一个LCM外设读取问题|时序问题，已解决

erci***

使用Ai8051U实验箱+37.1 37.2例程测试

仅修改main函数和读取颜色测试函数对比：
1.IO读取是准确的

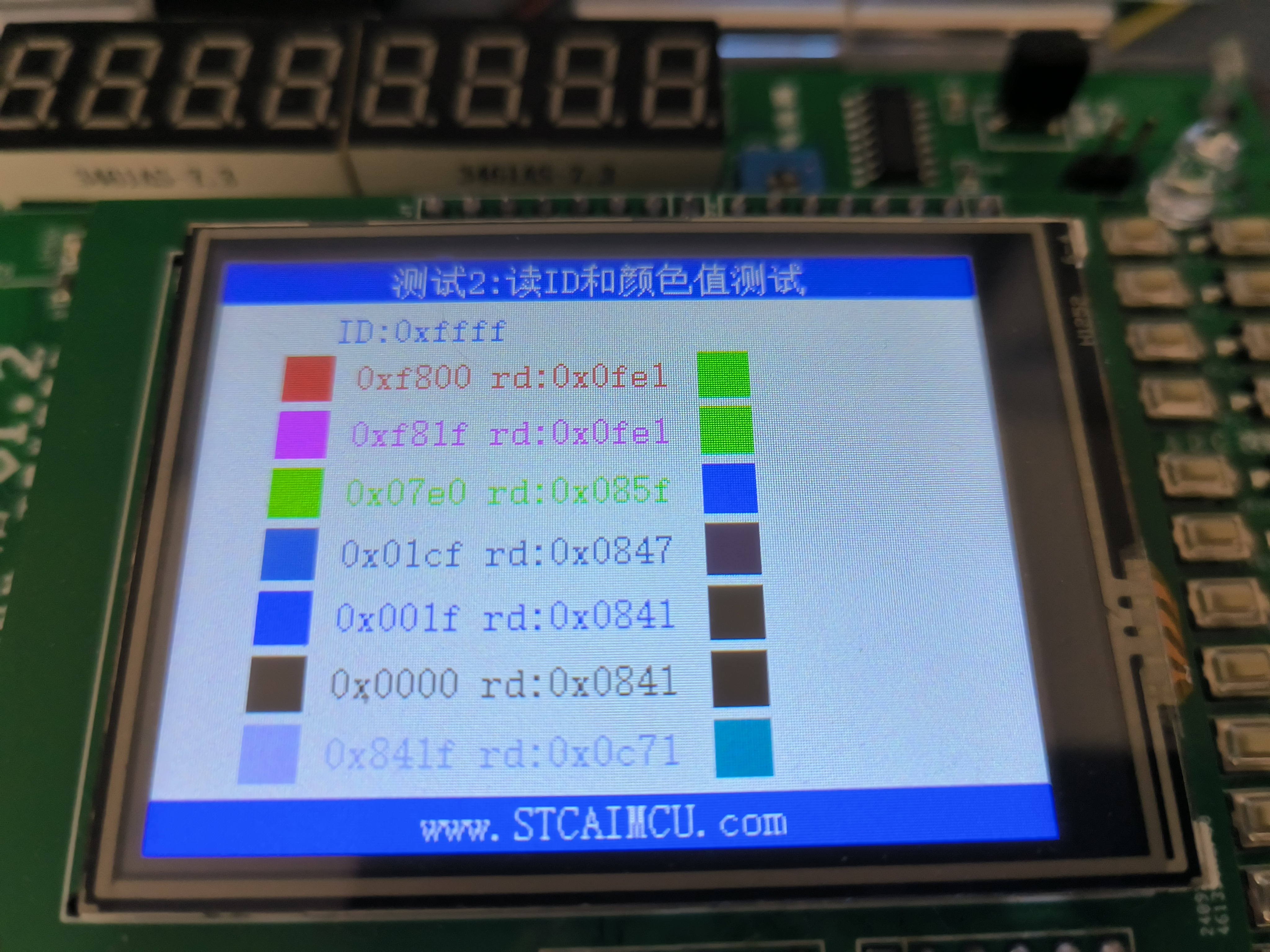

2.LCM读取有差异


为方便验证读取结果，代码修改内容：



Ai8051U-32Bit.zip (7.67 MB, 下载次数: 51)

2025-6-11 14:33 上传

点击文件名下载附件

C_w***

用这个试试看

u16 LCD_RD_DATA(void)
{
        u16 dat;

        LCM_CS = 0;
        LCMIFCR = 0x87;                //Enable interface, Read data
        while(!LCMIFSTA);
        LCMIFSTA = 0x00;
        LCM_CS = 1;
        dat = LCMIFDATL;

        return dat;
}

u16 LCD_RD_DATA_16Bit(void)
{
        u16 r,g,b;

        r = LCD_RD_DATA(); //dummy data
        r = LCD_RD_DATA();
        g = LCD_RD_DATA();
        b = LCD_RD_DATA();

        return ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | ((b & 0xF8) >> 3);
}

u16 LCD_ReadPoint(u16 x,u16 y)
{
        u16 color;

        LCD_WR_REG(0x2A);
        LCD_WR_DATA_16Bit(x);
        LCD_WR_DATA_16Bit(x);
        LCD_WR_REG(0x2B);
        LCD_WR_DATA_16Bit(y);
        LCD_WR_DATA_16Bit(y);
        LCD_WR_REG(0x2E);

        P2M0=0x00;
        P2M1=0xff;
        color = LCD_RD_DATA_16Bit();
        P2M0=0xff;
        P2M1=0x00;

        return color;
}

erci***

不行，直接乱套了

C_w***

工程打包了，我这是没问题的。

erci***

C_w*** 发表于 2025-6-13 13:35
工程打包了，我这是没问题的。

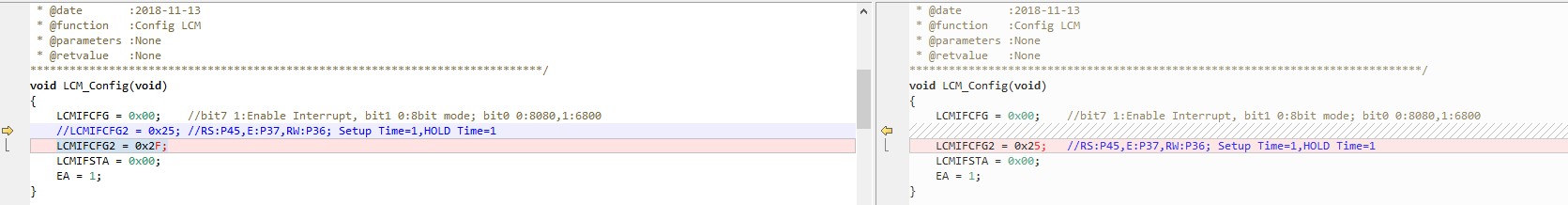

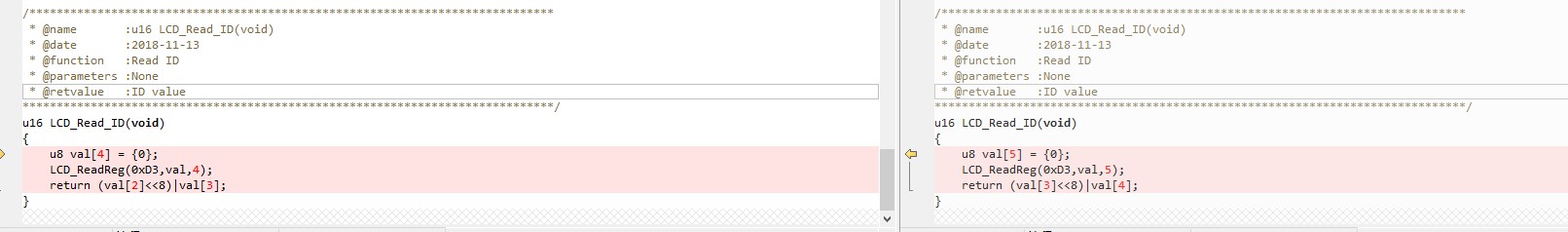

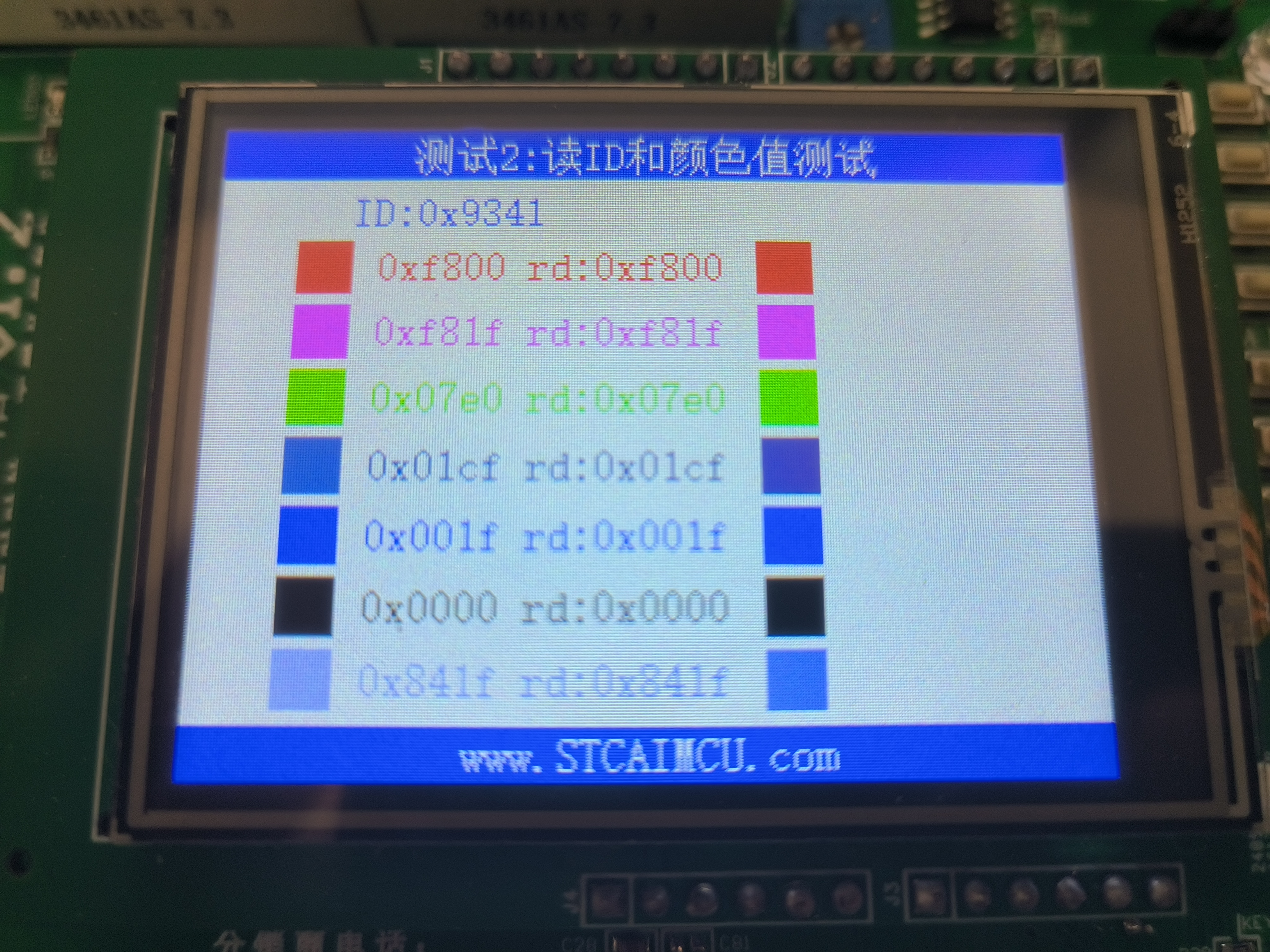

666，再改个LCMIFCFG2 = 0x2F;和LCD_Read_ID就好了，看来是个时序问题。

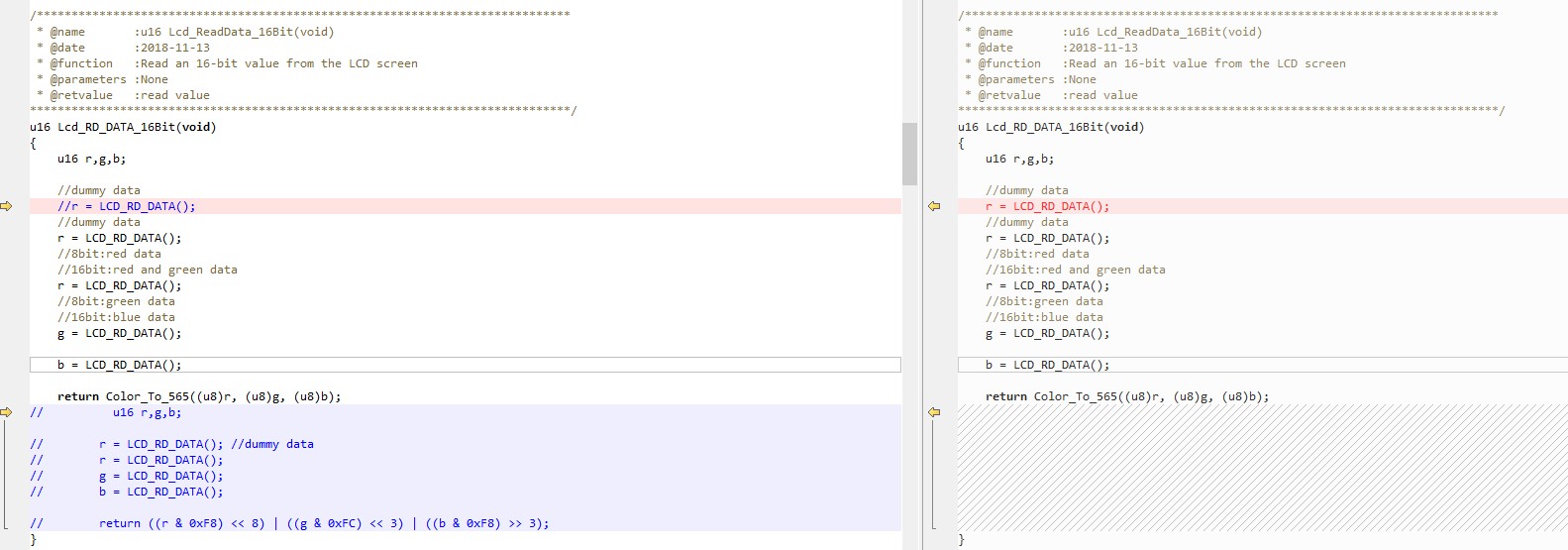

原来的Lcd_RD_DATA_16Bit只需要屏蔽一次r = LCD_RD_DATA();就效果一样了

C_w***

erci*** 发表于 2025-6-13 14:00
666，再改个LCMIFCFG2 = 0x2F;和LCD_Read_ID就好了，看来是个时序问题。
原来的Lcd_RD_DATA_16Bit只需要 ...

使用 “LCD_SetCursor(x,y);//设置光标位置 ”这个语句，在设置完坐标后会写入（0x2C）写数据。
而读数据是2E，所以我根据手册，为了严谨些就直接操作了，没有调用这个函数。

erci***

C_w*** 发表于 2025-6-13 14:41
使用 “LCD_SetCursor(x,y);//设置光标位置 ”这个语句，在设置完坐标后会写入（0x2C）写数据。
而读数据 ...

手册能上传下不，我也学习下，昨天在立创上找没找到
