比较器的正级输入借用ADC的输入管脚ADCx作为比较器正级输入的例程

神*** · 发表于 2023-4-16 21:59:25

比较器应用，网友需要：
比较器的正级输入借用ADC的输入管脚，
ADCx输入作为比较器正级输入的例程
STC32G12K128系列数据手册

STC8H8K64U系列数据手册

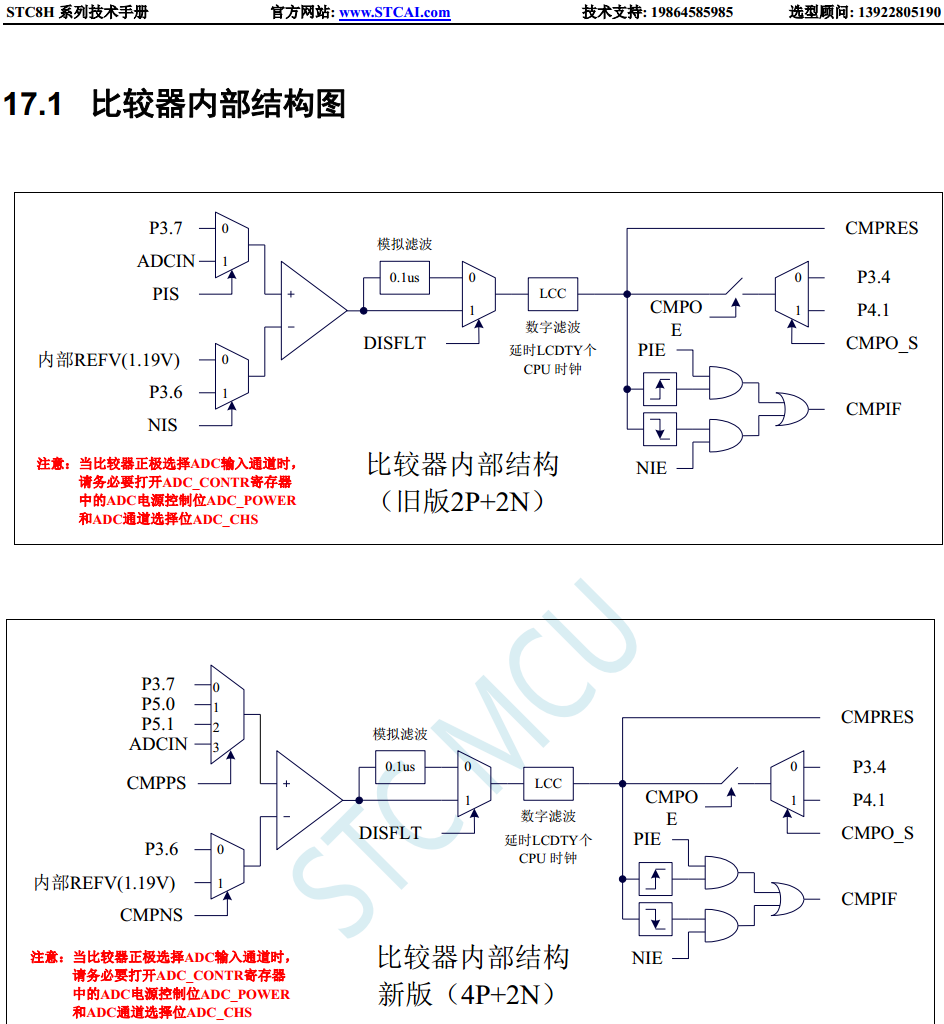

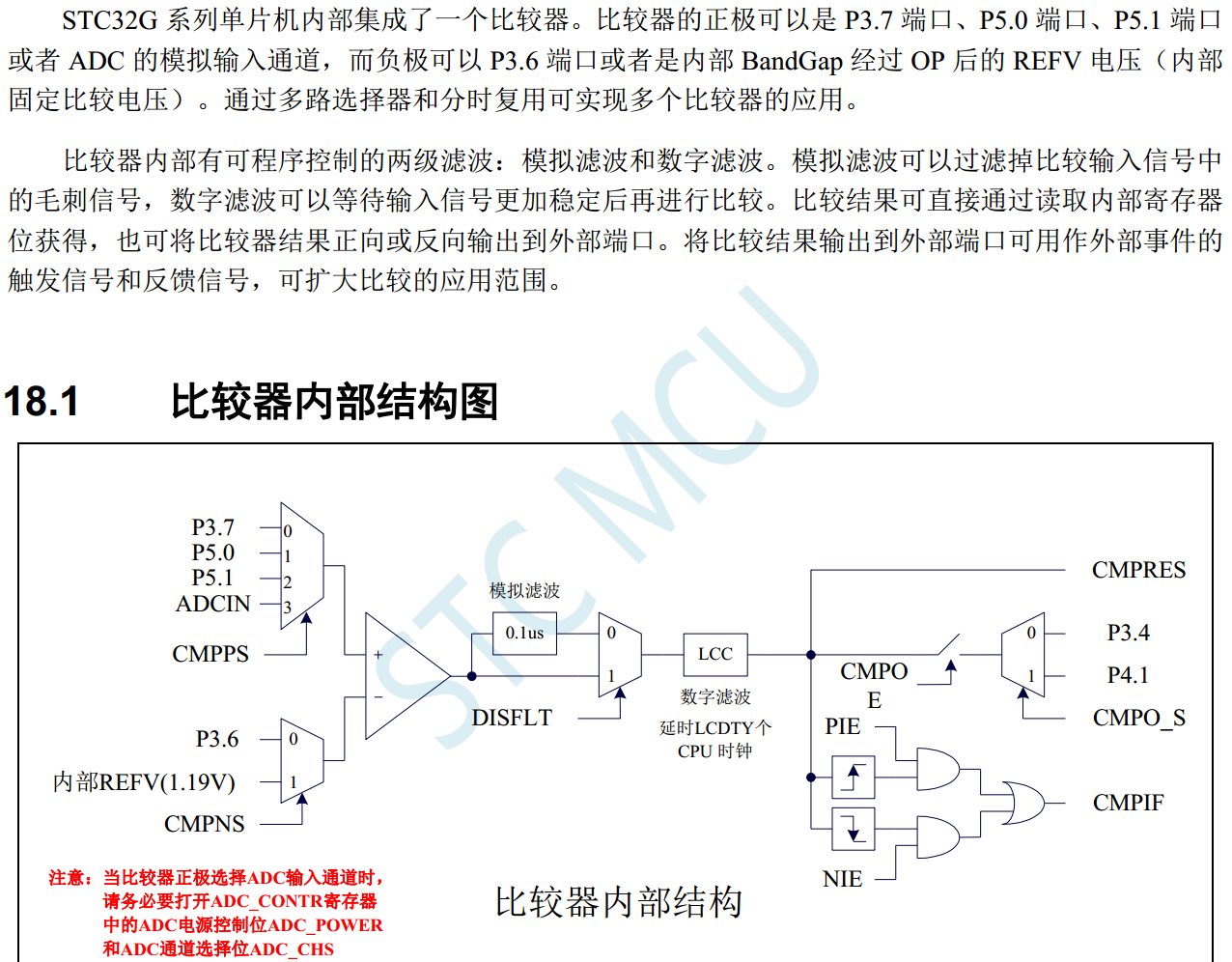

4P2N的比较器，4个正极输入，2个负极输入的比较器，
有1个比较器的正极输入接到了ADC的输入,
所以 ADC0 ~ ADC15都可以作为比较器的正极输入

WangPin*** · 发表于 2023-4-17 19:46:54

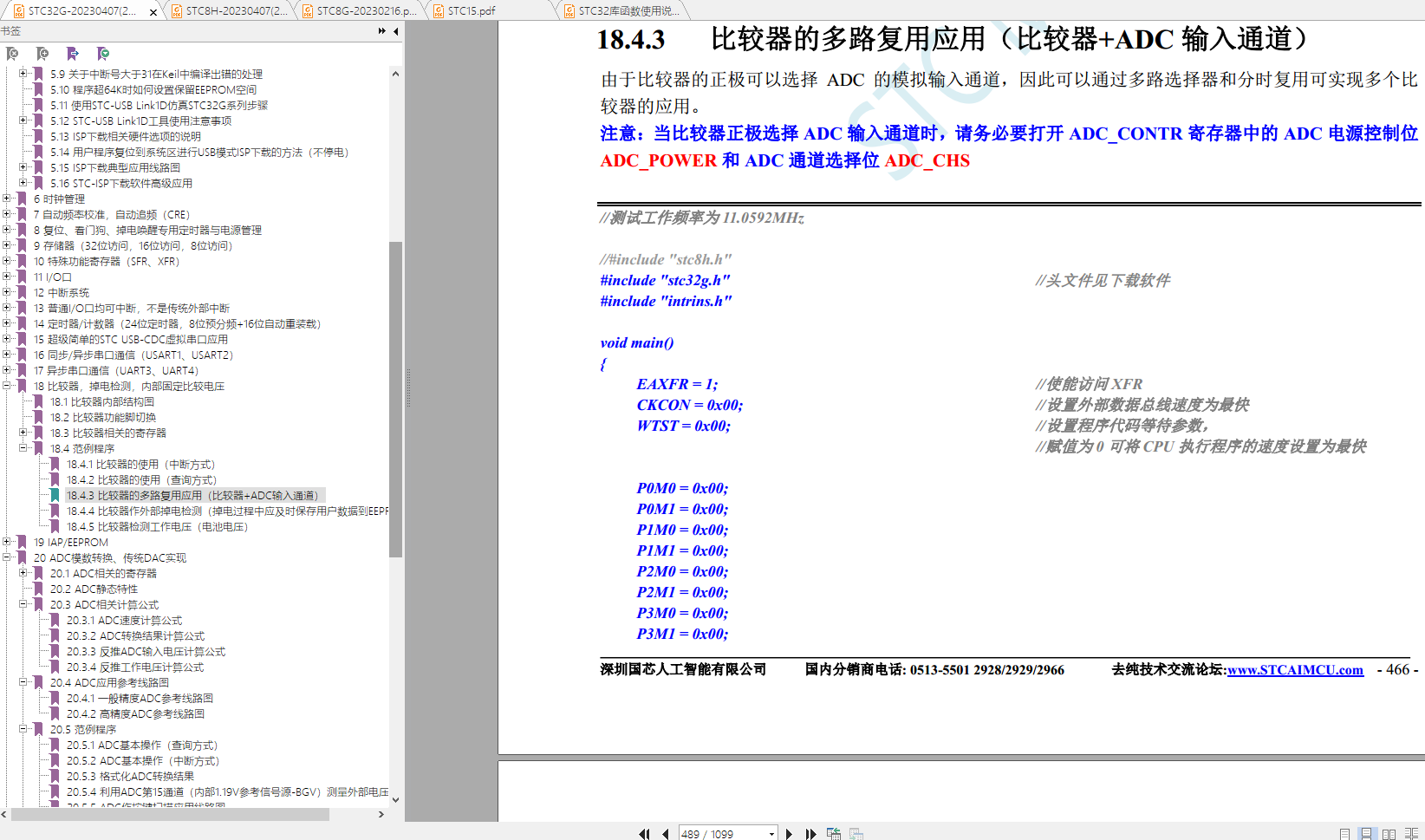

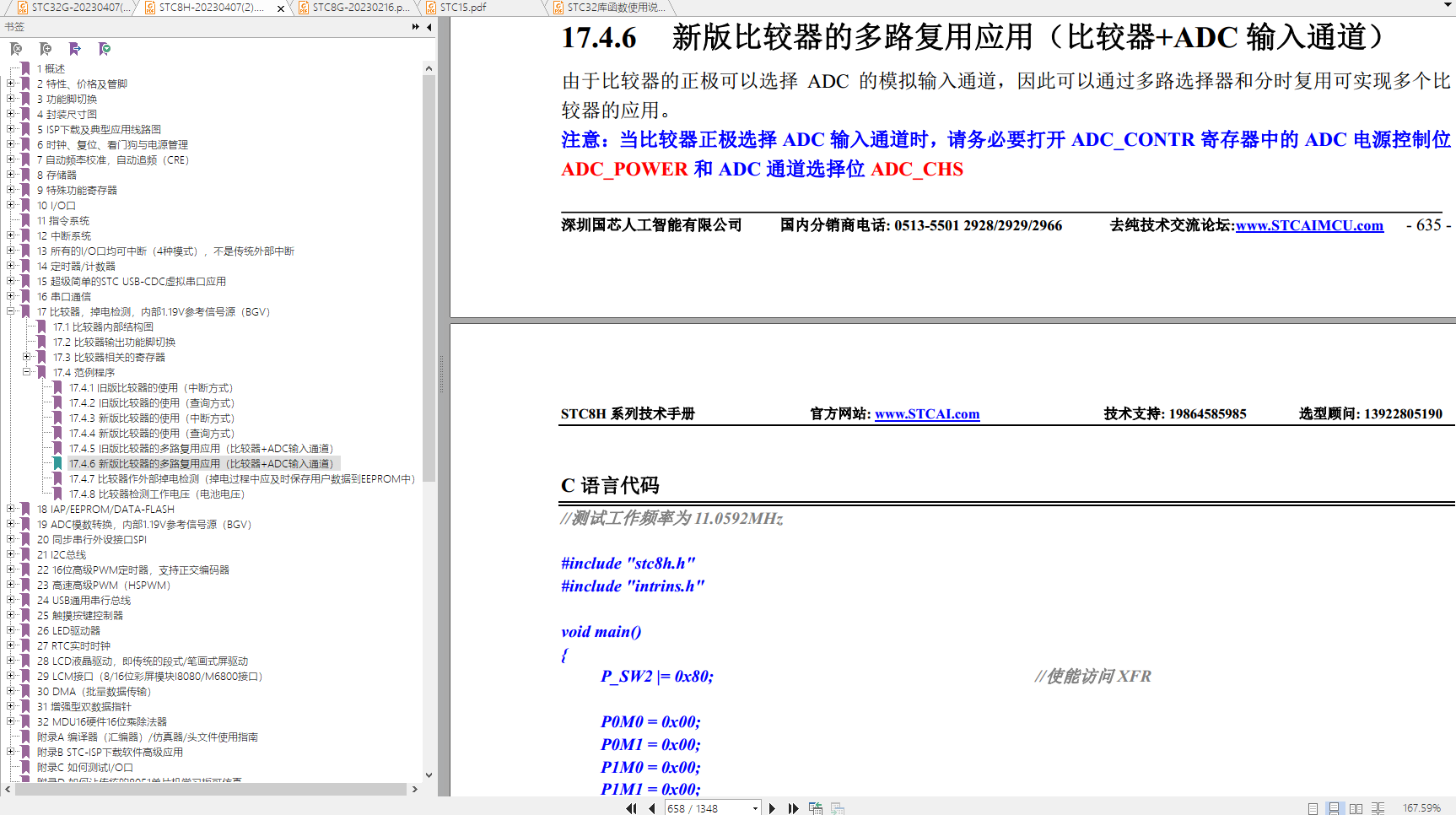

17.4.6 新版比较器的多路复用应用（比较器+ADC 输入通道）
由于比较器的正极可以选择 ADC 的模拟输入通道，因此可以通过多路选择器和分时复用可实现多个比
较器的应用。
注意：当比较器正极选择 ADC 输入通道时，请务必要打开 ADC_CONTR 寄存器中的 ADC 电源控制位
ADC_POWER 和 ADC 通道选择位 ADC_CHS

这个程序没开中断,没有查询,
测试9.3的实验箱,按按键不能进中断.

梁*** · 发表于 2023-9-12 11:51:17

无霍尔无刷电机驱动就是很典型的应用。

JackL*** · 发表于 2023-12-1 10:50:27

向高手学习

吽*** · 发表于 2024-6-23 13:45:13

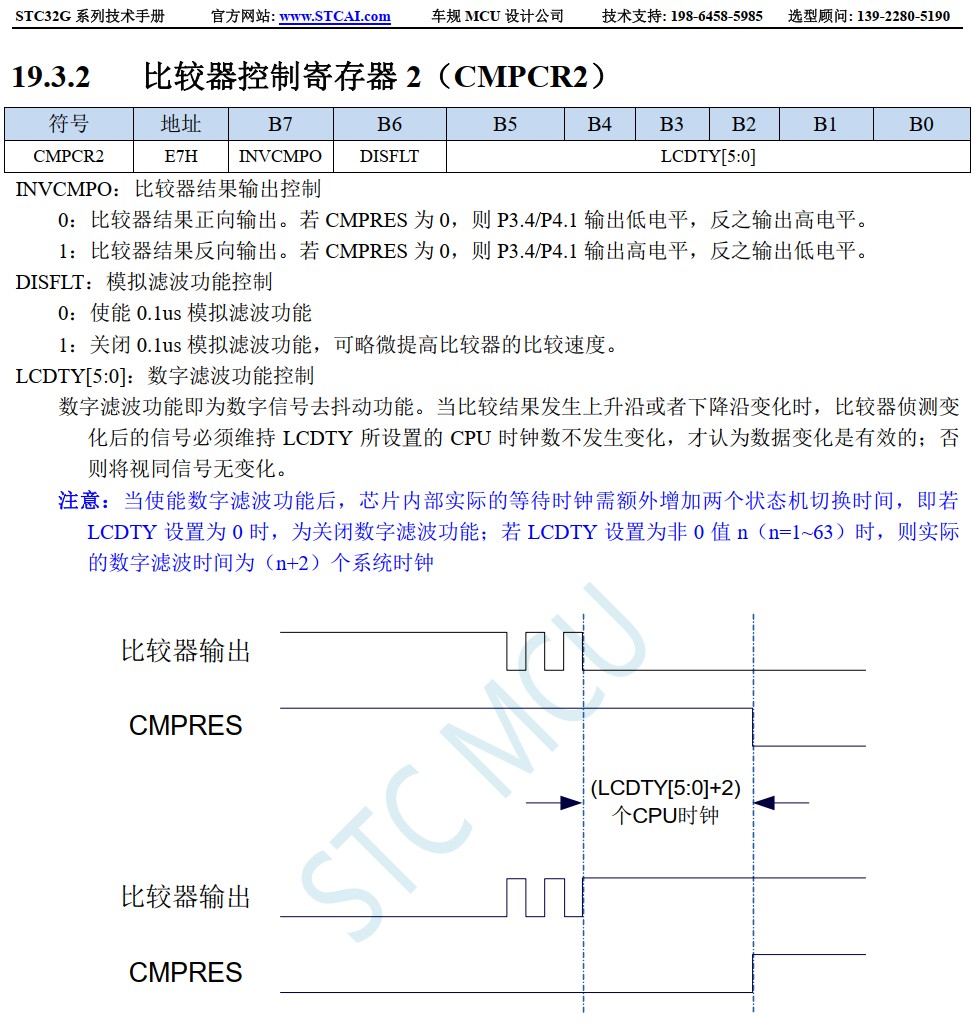

想问一下，使能比较器后，多少个时钟出比较结果，谢谢

神*** · 发表于 2024-6-23 14:26:53

吽*** · 发表于 2024-6-27 18:24:39

神*** 发表于 2024-6-23 14:26

谢谢，有点明白了，实验一下，另外想问问，设置P3.6做负端，并且用分压为4V，正端输入3-5V变化的波形，是否能整形成为5V的方波

小*** · 发表于 2024-7-18 14:12:03

吽*** 发表于 2024-6-27 18:24
谢谢，有点明白了，实验一下，另外想问问，设置P3.6做负端，并且用分压为4V，正端输入3-5V变化的波形，是 ...

可以的

tzz1*** · 发表于 2024-9-30 16:08:27

本帖最后由 tzz1983 于 2024-9-30 16:20 编辑

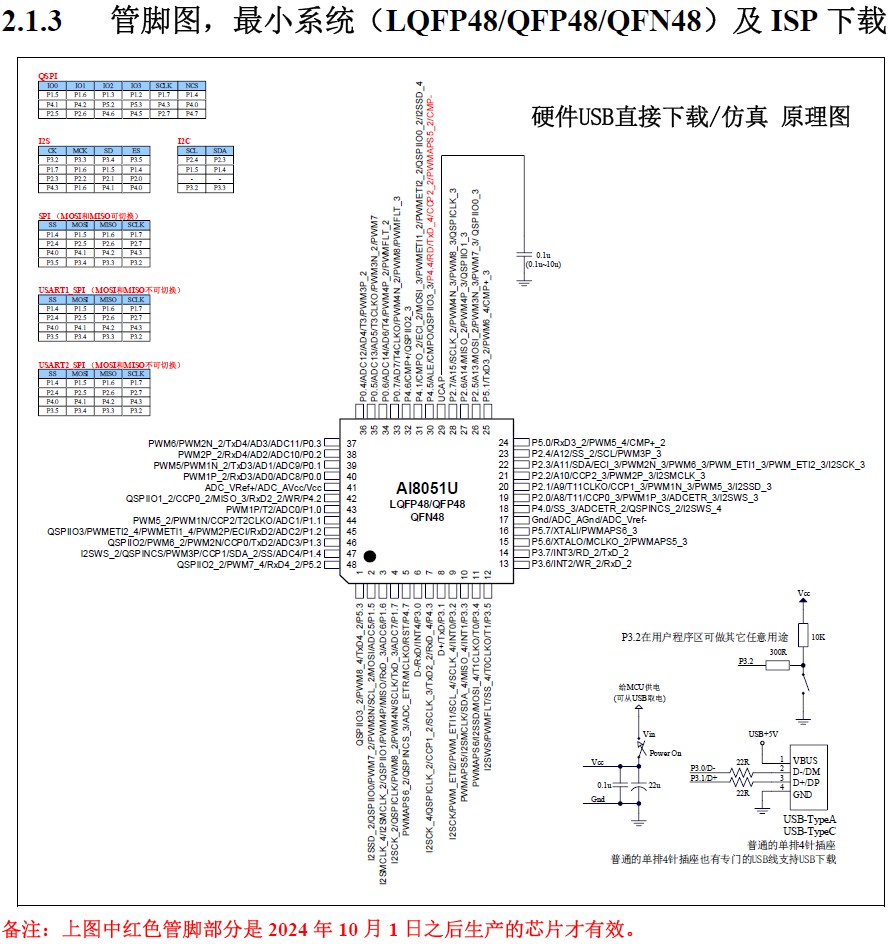

AI8051U QFP48 比较器负端引脚请教

赶巧了，正好用到比较器，找了一圈的P4.4，愣是没找着呀，（比较器唯一的一个外接负端）

下载了最新的数据手册，发现P4.4和P4.5在同一个管脚上，
那如何区分P4.4和P4.5呢？数据手册上没找到说明！
是不是当IO使用时只能是P45？
第二功能则所有功能都能用？（不需要加以区分？就是用到哪个功能就是哪个？）

神*** · 发表于 2024-9-30 16:32:39

楼上是讲的是新产品 AI8051U
不是 32G12K128/8H8K64U

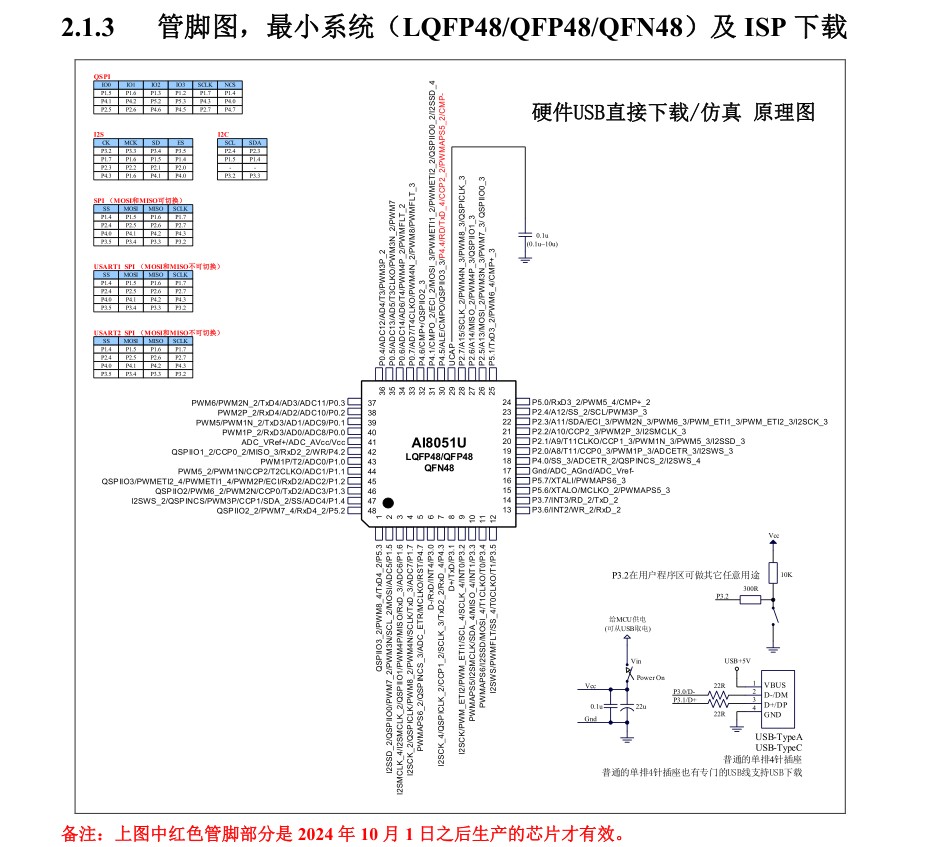

AI8051U的比较器负极在 P4.4,但

10月后生产的 AI8051U,
会将 P4.4短接到P4.5上
===比较器的负极没充分考虑引出的补救措施
相当于你外部将P4.4和P4.5短路
