8G1K08A使用下降沿外中断+定时器测量市电周期结果异常

紫***

单片机型号STC/AI 8G1K08A，硬件电路是火线经限流电阻和滤波电容直连单片机


程序逻辑很简单，外中断INT1使能下降沿中断，第一次进中断对定时器1进行清零，第二次进中断记录定时器1当前时间，该时间即为市电周期

测量结果异常，1ms，3ms，7ms，10ms等等数值都有出现，看了很多遍，不知道哪里出错了

关键代码如下：


case IDLE:
                if (timer >= 30) { // 等待30个定时器0中断（约3秒，假设每个中断100ms）
                    P55 = 1;       // 打开输出
                    state = ON;
                    timer = 0;
                    check_flag = 1; // 准备第一次测量
                    IT1 = 1;        // 下降沿触发
                    EX1 = 1;        // 使能外部中断1                            初始化
                    TH1 = 0;        // 清零定时器1
                    TL1 = 0;
                    TR1 = 1;        // 启动定时器1
                    T_end = 0;      // 清零测量值
                }
                break;
            case ON:
                if (T_end != 0) {   // 已经测量到周期
                    // 停止测量
                    EX1 = 0; // 关闭外部中断1                                              只测量一个周期
                    TR1 = 0; // 停止定时器1
                    // 计算等待时间（单位：定时器0中断周期数）
                    wait_cycles = T_end / 50;                                             测量结果转换为输出
                   T_end=0;
                    timer = 0; // 重置定时器0计数器
                    state = ON_WAIT; // 进入等待状态
                }
                break;
            case ON_WAIT:
                if (timer >= wait_cycles) {
                    P55 = 0;        // 关闭输出
                    state = IDLE;   // 回到IDLE状态
                   timer=0;
                }
                break;


void Timer1_Init(void) {
    AUXR &= 0xBF;        // 定时器1为12T模式
    TMOD &= 0x0F;        // 清除定时器1模式位
    TMOD |= 0x10;         // 模式1: 16位不自动重装载                                  定时器1配置
    TH1 = 0x00;
    TL1 = 0x00;
    ET1 = 0;             // 禁止定时器1中断（我们不需要溢出中断）
                              // TR1在需要时由主程序启动
}


void INT1_ISP(void) interrupt 2 {
    unsigned int capture = ((unsigned int)TH1 << 8) | (unsigned int)TL1; // 读取当前定时器1的值
    if (check_flag) {
        // 第一次下降沿：清零定时器1，准备测量时间间隔
        TH1 = 0x00;
        TL1 = 0x00;                                                                               外部中断INT1配置
        check_flag = 0; // 下一次中断将是第二次下降沿
    } else {
        // 第二次下降沿：记录定时器1的值，即两次下降沿之间的时间（周期）
        T_end = capture;
    }
}

紫***

此外，我使用PCA模块，分别启用上升沿和下降沿来测量市电周期，得到的结果是20ms，说明测量正确

但是尝试用 外中断+定时器 的方案（如上），就失败了，结果完全异常

如果下降沿中断触发没问题，那就可能是定时器读值跑飞了

Debu***

注意定时器溢出和重载问题
之前写的单片机过零触发调节SCR导通角程序（节选）：

#include <STC15F2K60S2.H>
#include <STC15F2K60S2.H>
#include <intrins.h>
#define                IN                        P32
#define                OUT                        P33
bit Power;
unsigned char Value;
unsigned int Time;

/*----------------------------延时10us@STC-Y5@24MHz----------------------------*/
void Delay_10us(void)
{
        unsigned char i;
        _nop_();
        _nop_();
        i=57;
        while(--i);
}

/*----------------------------延时x10us----------------------------*/
void Delay_x10us(unsigned char x)
{
        while(x--)
                Delay_10us();
}

void Init(void)
{
        TMOD=0x01;
        IT0=1;
        EX0=1;
        ET0=1;
        EA=1;
        Power=1;
        Value=0;
        Time=15000;
}

void main(void)
{
        Init();
        while(1)
        {
                if(Power)
                {
                        Time=15000-150*Value;
                }
        }
}

void INT0(void) interrupt 0
{
        TR0=0;
        TH0=(0xffff-Time)/256;
        TL0=(0xffff-Time)%256;
        TR0=1;
}

void Timer0(void) interrupt 1
{
        if(Power)
        {
                OUT=0;
                Delay_x10us(2);
                OUT=1;
        }
        else
                OUT=1;
}
复制代码

紫***

Debu*** 发表于 2025-6-11 16:17
注意定时器溢出和重载问题
之前写的单片机过零触发调节SCR导通角程序（节选）：

感谢您的回复和参考代码！ 问题找到了，是定时器Timer0的缘故

定时器Timer0是100ms基准定时（16位自动重装载模式），用于调控测量市电的间隔，比如说每隔100ms，测量一下市电周期；定时器Timer1用于测量市电周期（两次进入INT1中断的时间差）

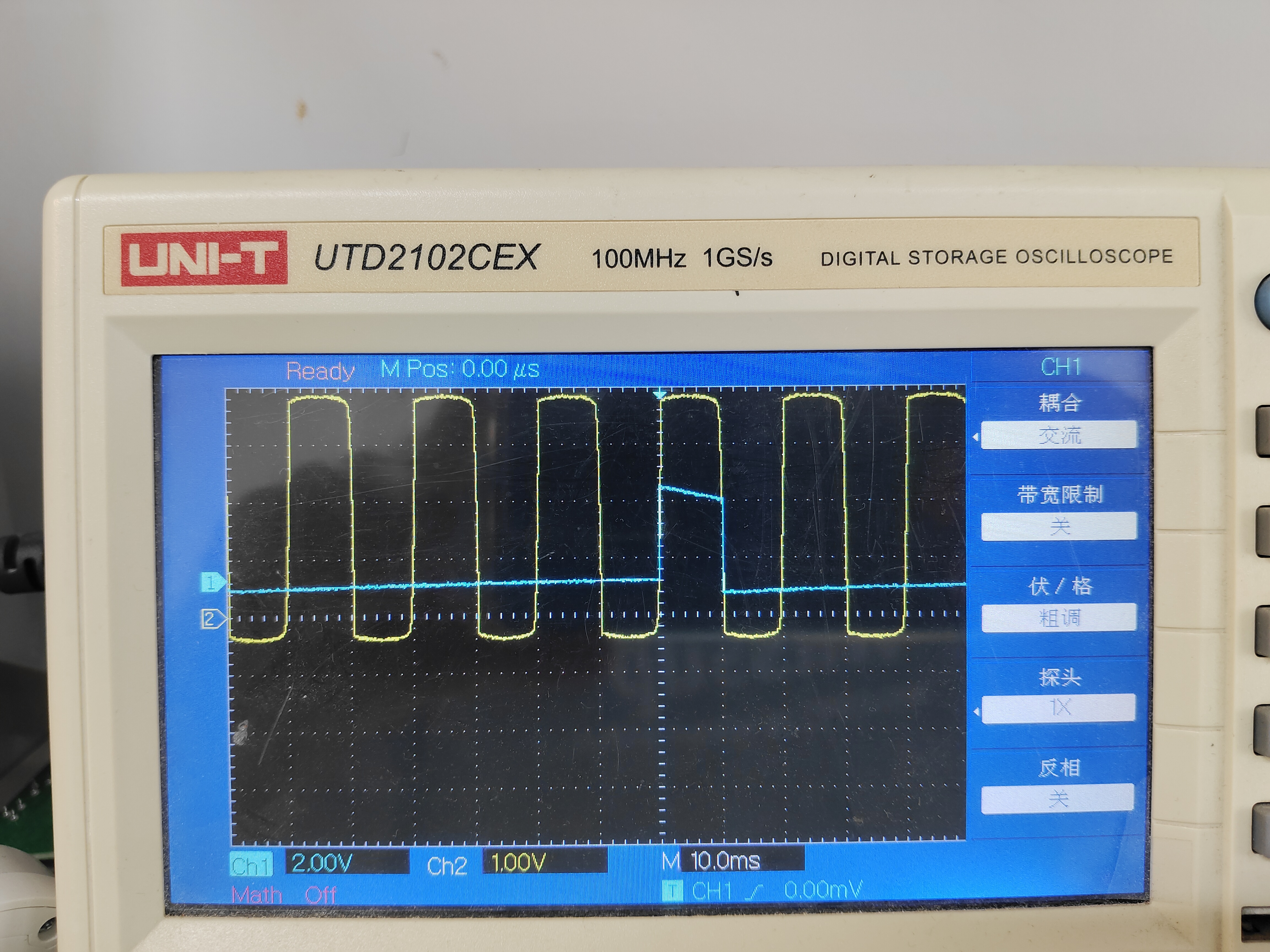

1. 不启用任何定时器时，INT1下降沿每隔20ms触发一次，结果正常；
2. 仅启用定时器0，每隔100ms（或其它间隔时间）采集一下INT1下降沿到来时间，发现最初两个下降沿间距近似为20ms，但随时间延长，下降沿会提前到来，两个边沿的间距越来越小，示波器IO翻转电平表现为 高电平宽度越来越窄，有时在某一宽度附件波动，有时宽度近似为0后又马上跳变至另一宽度，完全符合提问帖中描述的异常情形。
3. 仅启用定时器1测量边沿间隔，ITN1每隔20ms触发1次，结果正常；
4.同时启用定时器0和定时器1，同2，结果异常


不太清楚到底是为什么，但是启用定时器0自动计时，会导致INT1下降沿判断错误，提前进入

紫***

1. 不启用任何定时器时





2. 仅启用定时器0，异常结果




3. 仅启用定时器1测量边沿间隔
