AI8H1K08T RTC问题请教

ksen_*** · 发表于 6 天前

//============================RTC==========================================
void RTC_config(void)
{
P_SW2 |= 0x80;                            //使能XFR访问
INIYEAR = 25;                            //Y:2021
INIMONTH = 12;                            //M:12
INIDAY = 31;                               //D:31
INIHOUR = 23;                            //H:23
INIMIN = 59;                               //M:59
INISEC = 50;                               //S:50
INISSEC = 0;                               //S/128:0
RTCCFG |= 0x03;                            //触发RTC寄存器初始化  xxxxxx11 BIT1 =0 :外部32K 1=内部32K、bi0=1 触发配置参数传递
RTCIF = 0;                               //清中断标志
RTCIEN = 0x08;                            //使能RTC秒中断
RTCCR = 0x01;                            // RTC使能
P_SW2 &= ~0x80;                            //禁止XFR访问
}

void RTC_Rest()
{
P_SW2 |= 0x80;                            //使能XFR访问
      RTCCR = 0x00;                            // RTC使能
INIYEAR = 25;                            //Y:2021
INIMONTH = 0;                            //M:12
INIDAY = 1;                               //D:31
INIHOUR = 0;                            //H:23
INIMIN = 0;                               //M:59
INISEC = 0 ;                            //S:50
INISSEC = 0;                               //S/128:0
RTCCFG |= 0x03;                            //触发RTC寄存器初始化  xxxxxx11 BIT1 =0 :外部32K 1=内部32K、bi0=1 触发配置参数传递
RTCCR = 0x01;                            // RTC使能
      P_SW2 &= ~0x80;                            //禁止XFR访问
}

问题：开机上电使用 RTC_config() 配置后 RTC正常启动，并打印秒数。实际使用中需要对RTC进行启动和停止的操作，也需要将“时分秒复位成0后重新计时” 所以用 RTC_Rest() 希望对RTC时间进行重新配置，此时调用这个函数后，RCT打印  :Year=206  Month=22  Day=22  Hour=22  Minute=22  Second=22系统会卡死.请问如何正确重新设置时间？和在RTC启动后，如何停止或者再次启动RTC ？最好能给出具体的示例函数。启停RTC和重置RTC（最好能任意配置时间），比较急，在线等，感谢！

国芯人*** · 发表于 6 天前

erci*** · 发表于 6 天前

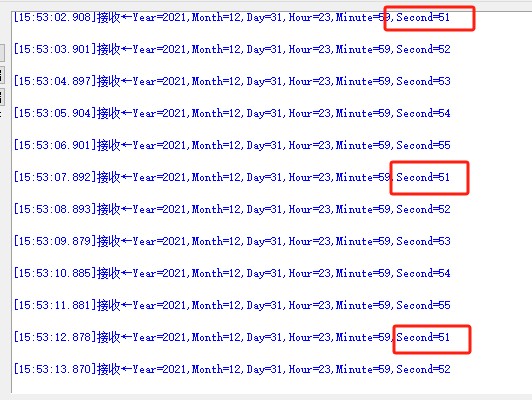

用例程直接重新调用RTC_config未卡死，试下：

51-内部RTC时钟低功耗休眠唤醒-比较器检测电压程序 - 副本.zip (65.29 KB, 下载次数: 2)


ksen_*** · 发表于 6 天前

我这边直接编译不过，调用的STC8H 头文件里都没有RCT的部分定义……？你是怎么编译通过的？

ksen_*** · 发表于 6 天前

麻烦您帮忙看看前面的函数是否有问题？目前用的单片机型号 STC8H1K08T 产品很快要量产，客户追的比较急。因为软件定时误差太大，所以准备启用RTC

erci*** · 发表于 6 天前

ksen_*** 发表于 2025-6-10 16:09
我这边直接编译不过，调用的STC8H 头文件里都没有RCT的部分定义……？你是怎么编译通过的？
...

用了最新的头文件，这先不要更新了，先解决问题。
只是参考这个例程里Config 寄存器操作序列，看下挪到问题工程是否有效，注意内外晶振选用，
config前可以加上RTC去使能和停止RTC中断操作。


erci*** · 发表于 6 天前

ksen_*** 发表于 2025-6-10 16:15
麻烦您帮忙看看前面的函数是否有问题？目前用的单片机型号 STC8H1K08T 产品很快要量产，客户追的比较急。 ...

1L明显点的问题是：

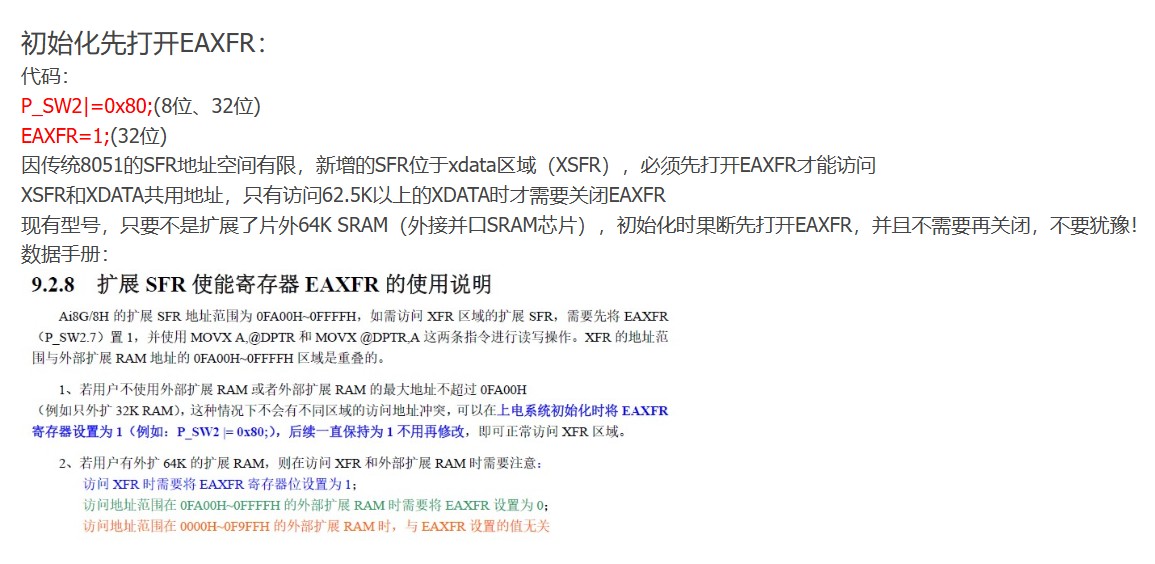

1.切换XFR访问，这个建议main函数里打开就不要动了
新手必读！新手必读！新手必读！新手必读！新手必读！新手必读！新手必读！新手必读！ - 老鸟反刍/吐槽，新手乐园，毕业设计国芯技术交流网站 - AI32位8051交流社区

2.没有等待时钟稳定操作和RTC配置完成操作

乘风*** · 发表于 6 天前

可参考官网8H实验箱例程包里面的RTC例程：50-内部RTC时钟程序
例程包下载地址：https://www.stcai.com/syx
RTC初始化函数：

void RTC_config(void)
{
    INIYEAR = 21;     //Y:2021
    INIMONTH = 12;    //M:12
    INIDAY = 31;      //D:31
    INIHOUR = 23;     //H:23
    INIMIN = 59;      //M:59
    INISEC = 50;      //S:50
    INISSEC = 0;      //S/128:0

    ALAHOUR = 0;        //闹钟小时
    ALAMIN  = 0;        //闹钟分钟
    ALASEC  = 0;        //闹钟秒
    ALASSEC = 0;        //闹钟1/128秒

    //STC8H8K64U B版本芯片使用内部32K时钟，休眠无法唤醒
//    IRC32KCR = 0x80;   //启动内部32K晶振.
//    while (!(IRC32KCR & 1));  //等待时钟稳定
//    RTCCFG = 0x03;    //选择内部32K时钟源，触发RTC寄存器初始化

    X32KCR = 0x80 + 0x40;   //启动外部32K晶振, 低增益+0x00, 高增益+0x40.
    while (!(X32KCR & 1));  //等待时钟稳定
    RTCCFG = 0x01;    //选择外部32K时钟源，触发RTC寄存器初始化

    RTCIF = 0x00;     //清中断标志
    RTCIEN = 0x88;    //中断使能, 0x80:闹钟中断, 0x40:日中断, 0x20:小时中断, 0x10:分钟中断, 0x08:秒中断, 0x04:1/2秒中断, 0x02:1/8秒中断, 0x01:1/32秒中断
    RTCCR = 0x01;     //RTC使能

    while(RTCCFG & 0x01);        //等待初始化完成,需要在 "RTC使能" 之后判断.
    //设置RTC时间需要32768Hz的1个周期时间,大约30.5us. 由于同步, 所以实际等待时间是0~30.5us.
    //如果不等待设置完成就睡眠, 则RTC会由于设置没完成, 停止计数, 唤醒后才继续完成设置并继续计数.
}
复制代码

RTC时钟修改函数：

void WriteRTC(void)
{
    INIYEAR = YEAR;   //继承当前年月日
    INIMONTH = MONTH;
    INIDAY = DAY;

    INIHOUR = hour;   //修改时分秒
    INIMIN = minute;
    INISEC = 0;
    INISSEC = 0;
    RTCCFG |= 0x01;   //触发RTC寄存器初始化
}
复制代码

ksen_*** · 发表于 6 天前

目前通过一些标记测试（在RTC秒中断服务函数内放了LED 取反的指示），在二次调用RTC Config() 后程序不能跑主循环，但秒中断还是能正常运行，LED还是每秒改变一次状态，但主程序循环中不跑（也放了个取反LED的指示）。上电初始化后，两个LED都闪烁，但再次调用RTC Config() 后，就只有RTC 秒中断的LED闪烁，麻烦帮定位一下可能的问题根源，感谢！

ksen_*** · 发表于 6 天前

用最新STC8H实验包里的RTC Config() 函数上电就不动了，RTC也不能运行。请问这个和单片机型号STC8H1K08T有没关系？或者说1K08T你们有实际验证过RTC部分的状况吗？

//============================RTC==========================================
//========================================================================
// 函数: void RTC_config(void)
// 描述: RTC初始化函数。
// 参数: 无.
// 返回: 无.
// 版本: V1.0, 2020-6-10
//========================================================================
void RTC_config(void)
{
INIYEAR = 21;    //Y:2021
INIMONTH = 12; //M:12
INIDAY = 31;    //D:31
INIHOUR = 23;    //H:23
INIMIN = 59;    //M:59
INISEC = 50;    //S:50
INISSEC = 0;    //S/128:0

ALAHOUR = 0; //闹钟小时
ALAMIN  = 0; //闹钟分钟
ALASEC  = 0; //闹钟秒
ALASSEC = 0; //闹钟1/128秒

//STC8H8K64U B版本芯片使用内部32K时钟，休眠无法唤醒
IRC32KCR = 0x80; //启动内部32K晶振.
while (!(IRC32KCR & 1));  //等待时钟稳定
RTCCFG = 0x03; //选择内部32K时钟源，触发RTC寄存器初始化

// X32KCR = 0x80 + 0x40; //启动外部32K晶振, 低增益+0x00, 高增益+0x40.
// while (!(X32KCR & 1));  //等待时钟稳定
// RTCCFG = 0x01; //选择外部32K时钟源，触发RTC寄存器初始化

RTCIF = 0x00;    //清中断标志
RTCIEN = 0x88; //中断使能, 0x80:闹钟中断, 0x40:日中断, 0x20:小时中断, 0x10:分钟中断, 0x08:秒中断, 0x04:1/2秒中断, 0x02:1/8秒中断, 0x01:1/32秒中断
RTCCR = 0x01;    //RTC使能

while(RTCCFG & 0x01); //等待初始化完成,需要在 "RTC使能" 之后判断.
//设置RTC时间需要32768Hz的1个周期时间,大约30.5us. 由于同步, 所以实际等待时间是0~30.5us.
//如果不等待设置完成就睡眠, 则RTC会由于设置没完成, 停止计数, 唤醒后才继续完成设置并继续计数.
}

/********************** 写RTC函数 ************************/
void WriteRTC(void)
{
INIYEAR = YEAR; //继承当前年月日
INIMONTH = MONTH;
INIDAY = DAY;

INIHOUR = hour; //修改时分秒
INIMIN = minute;
INISEC = 0;
INISSEC = 0;
RTCCFG |= 0x01; //触发RTC寄存器初始化
}
就用了这两个函数，初始化过不了。
