硬件 USB型MCU, P3.2上电会触发100mS的高电平 | ISP打开了P3.2的内部上拉电阻

fido***

请看两张原理图,
硬件 USB型MCU, P3.2 在上电后会触发100ms的高电平，
导致我的输出在上电后触发一下，希望有人能够帮忙解答！！！

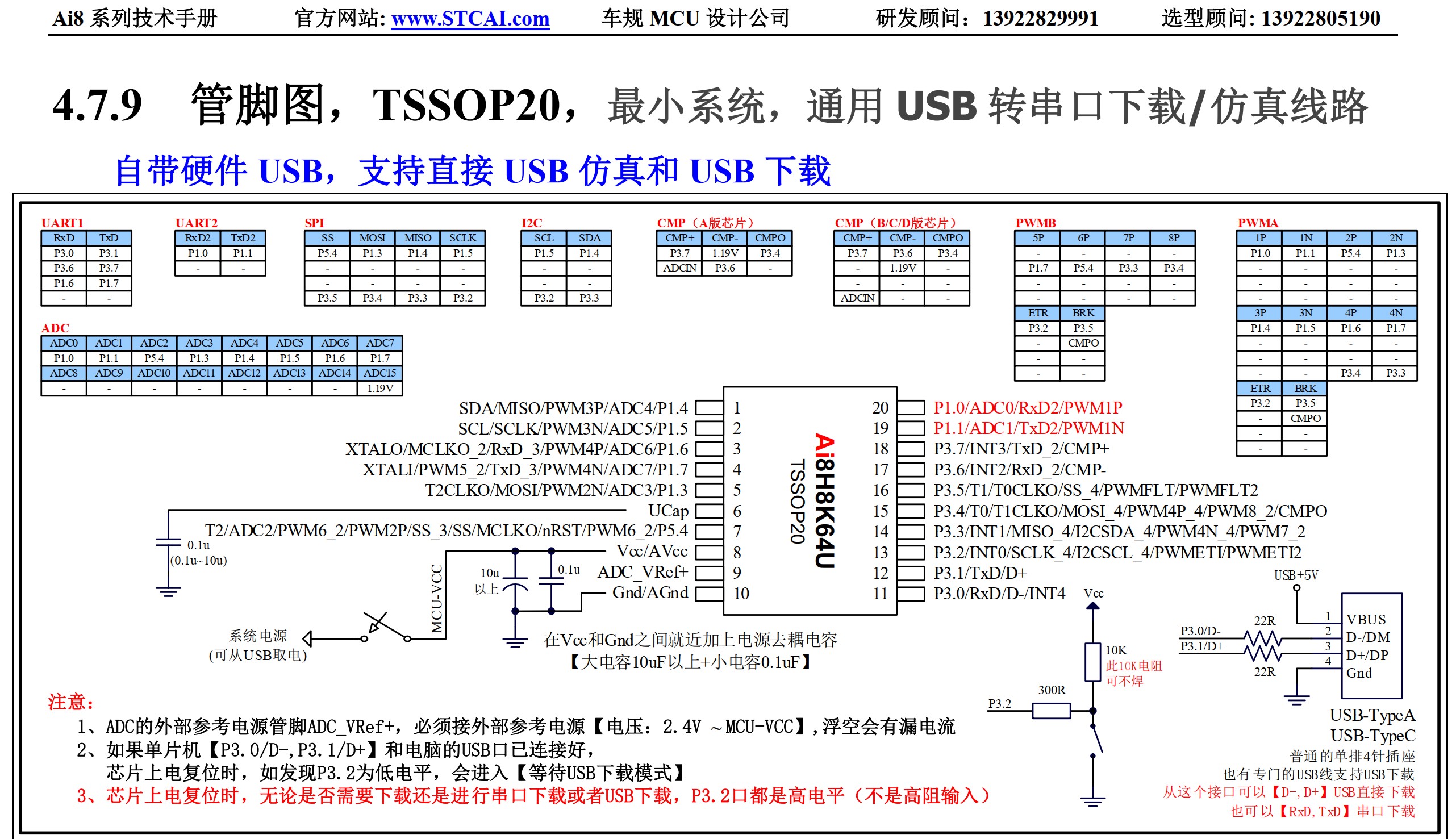

芯片原理图

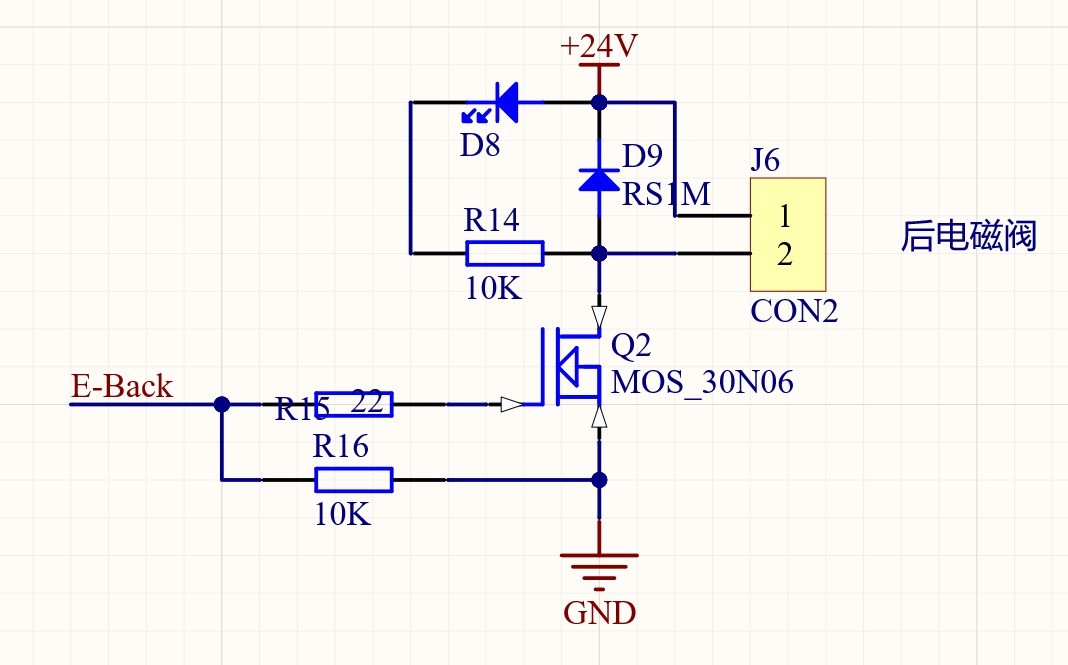

驱动输出原理图

神***

后来 ISP 系统区的程序为了，
支持【USB拔插 可以省 停电/上电 电源开关】，
改ISP系统程序为, 优先判断 P3.2是否为低，
加了打开P3.2上拉电阻，先读取 P3.2是否为低

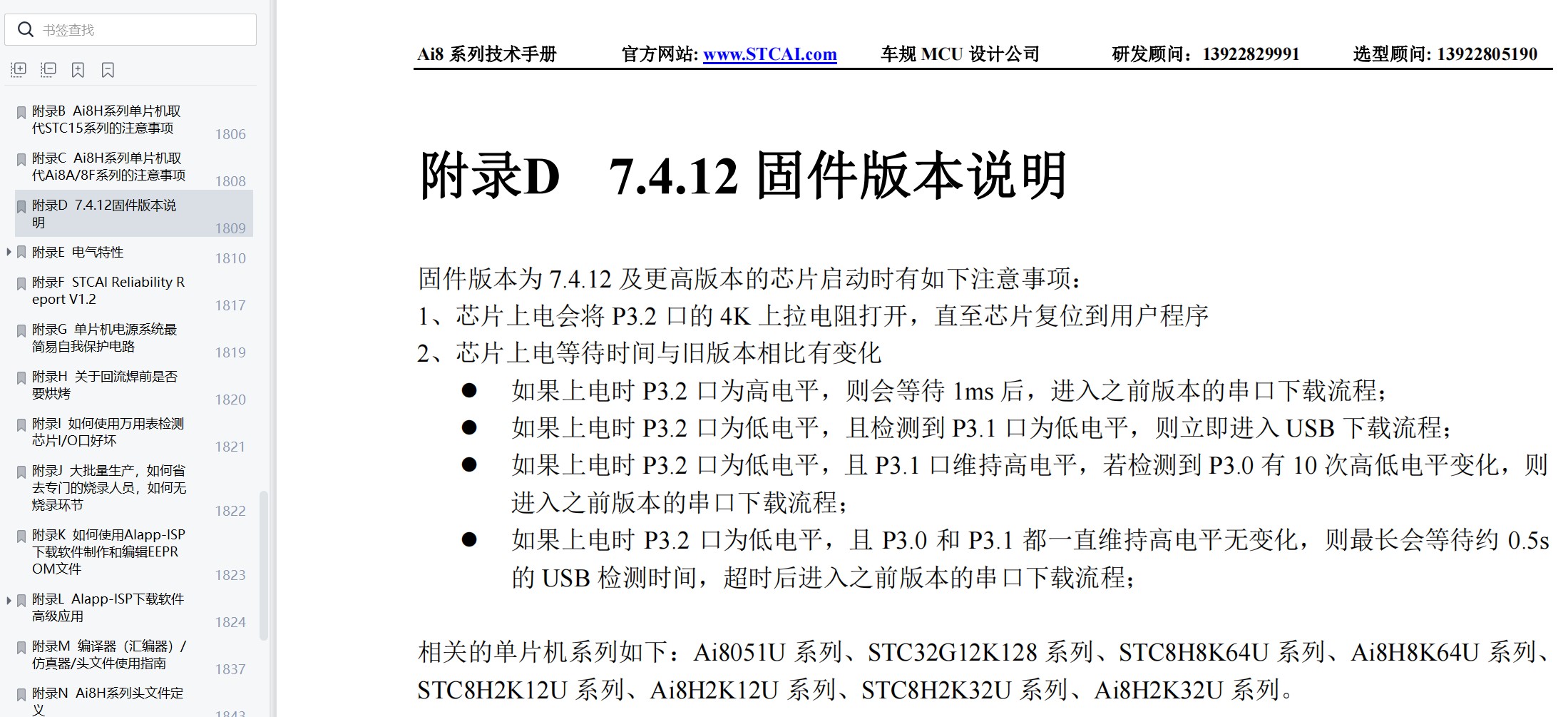

深圳国芯人工智能有限公司-芯片手册

神***

将 R16 从 10K 改成 300欧 测试下，后续用强推挽拉高

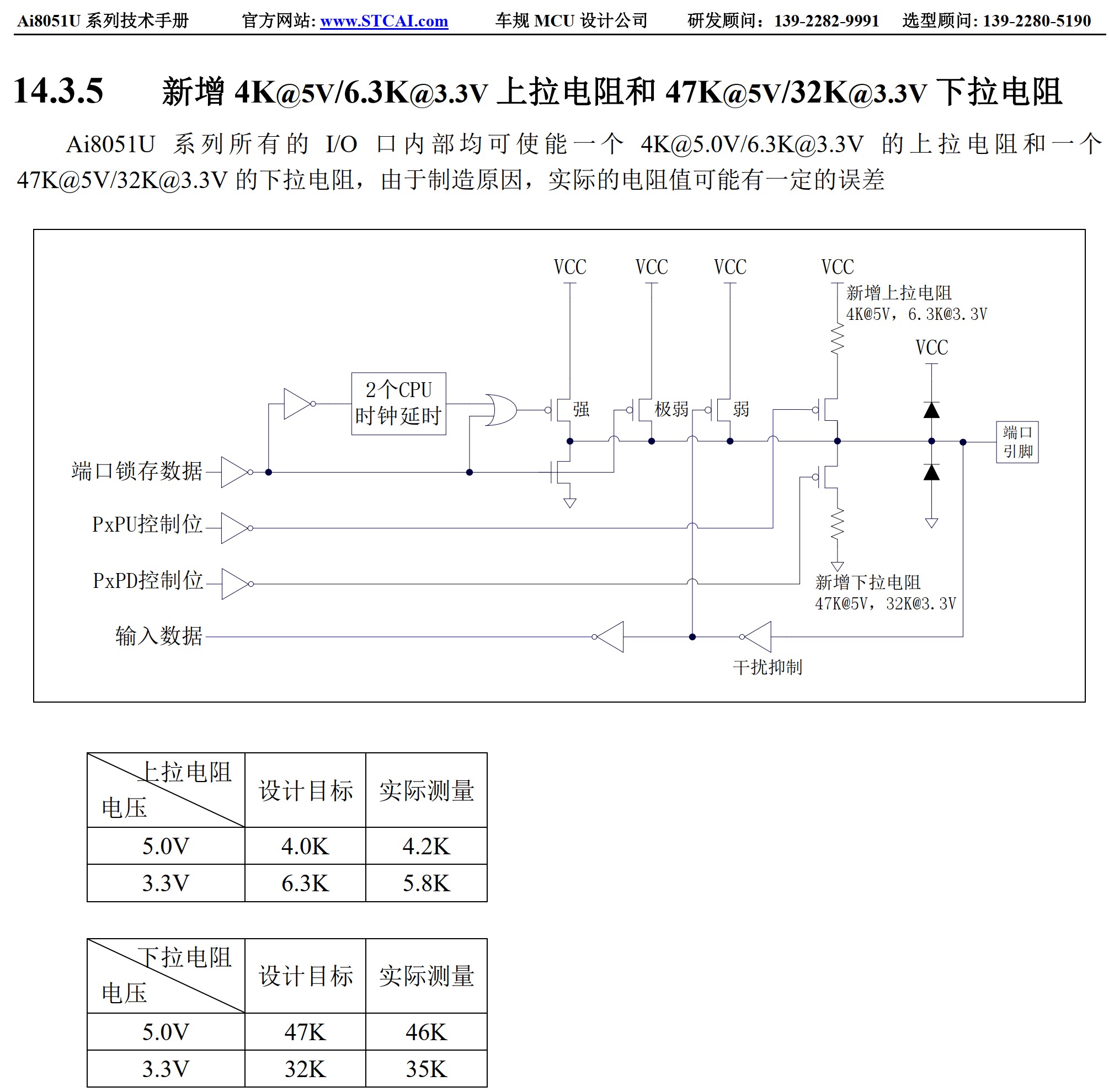

这样虽然系统区打开了 4K 上拉电阻，
5V * 300/(300+4000) = 5V * 0.069 = 0.35V 还是低电平

5V * 800/(800+4000) = 5V * 0.167 = 0.83V
===要保证 MOS管不通，才可以用 800欧

晓***

建议减小下拉电阻阻值，或者在MOS的Gate极对地并电容，

乘风***

fido***

神*** 发表于 2025-6-10 08:07
后来 ISP 系统区的程序为了，
支持【USB拔插 可以省 停电/上电 电源开关】，
改ISP系统程序为, 优先判断 P3 ...

感谢大佬指点，问题解决！

fido***

乘风*** 发表于 2025-6-10 08:59

感谢大佬指点，问题解决！

fido***

晓*** 发表于 2025-6-9 22:20
建议减小下拉电阻阻值，或者在MOS的Gate极对地并电容，

感谢大佬指点，问题解决！

fido***

神*** 发表于 2025-6-10 08:13
将 R16 从 10K 改成 300欧 测试下，后续用强推挽拉高

这样虽然系统区打开了 4K 上拉电阻，

感谢大佬指点，问题解决！

梁***

R15=100~300欧姆。
30N06的栅极电压阈值最小为1.0V（条件：VDS=VGS,ID=250uA），
P3.2内部上拉电阻按4K计算，电源为5V，则R16不能超过1K。基于IO驱动力、电流消耗考虑，其值范围510~1000欧姆为好。
程序中，main函数一开始，先执行P32 = 0，再将P3.2设设置为推挽输出。

30N06应用提醒：
30N06主要参数：
N沟道，VDSmax=60V、IDmax=30A，
RDS(ON)=23mR、Qg=25nC（VDS=30V，VGS=10V），
RDS(ON)=29mR、Qg=15nC（VDS=30V，VGS=4.5V)。
如果是做慢速开关（小于1000Hz），则IO直接驱动没问题。
如果是1KHz以上PWM驱动，则需要启动电路。
