(问题总结在13楼)关于用AiCube配置I2C_DMA的遇到的问题

大***

打算使用AiCube重新学习I2C的DMA功能的时候，遇到几个问题。

1、AiCube生成的DMA配置代码里，“发送接收总字节数”和“需要发送的字节数”对不上。

为了验证，在AiCube的I2C配置界面随便填写了DMA的发送和接收的字节数。
标签上是“I2C DMA发送字节数”和“I2C DMA接收字节数”，
而下面的说明栏里写的是“I2C DMA发送总字节数”和“I2C DMA接收总字节数”。

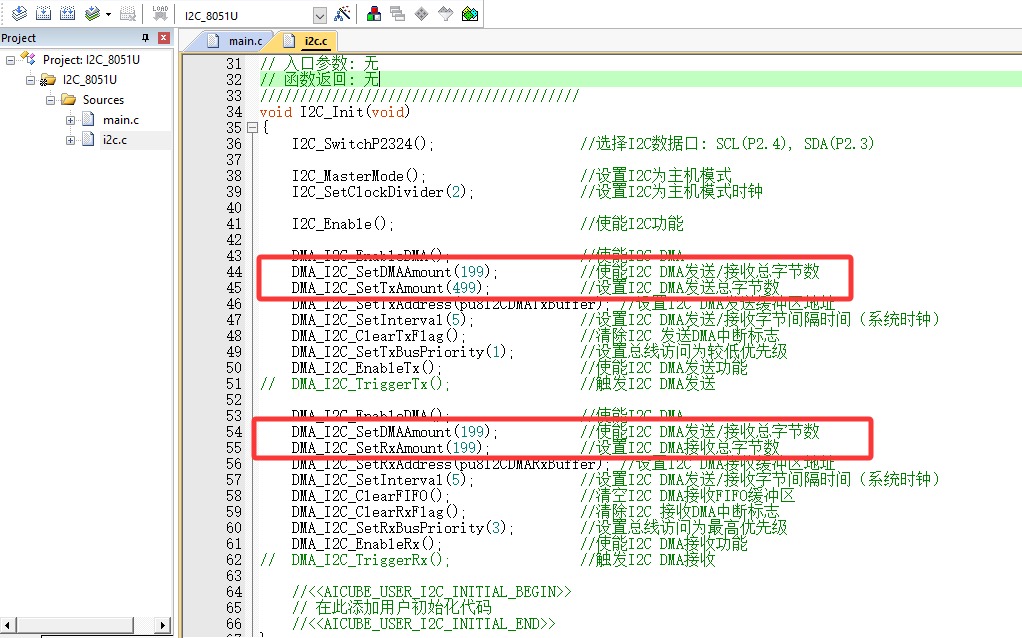

在生成的配置代码里，发送部分的
45行 “设置I2C DMA发送总字节数” 是上面填写的发送总字节数499，
而
44行 “使能I2C DMA发送/接收总字节数” 却是上面填写的接收总字节数199。

接收部分的54、55两行都是上面填写的199。

注释里都是“总字节数”，看着很迷糊。
试验箱例程包里的注释是“发送接收总字节数”、“需要发送的字节数”，更一目了然。
另外数据手册里对这三组寄存器的描述是“需要进行读写的字节数”、“需要传输的字节数”，看着也有些懵。




、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

2、发送数据程序卡死

用带AiCube生成的DMA配置代码的程序编译之后，程序会卡死。
注释掉则可以运行其它代码（用了一颗LED闪烁测试程序是否在运行）。

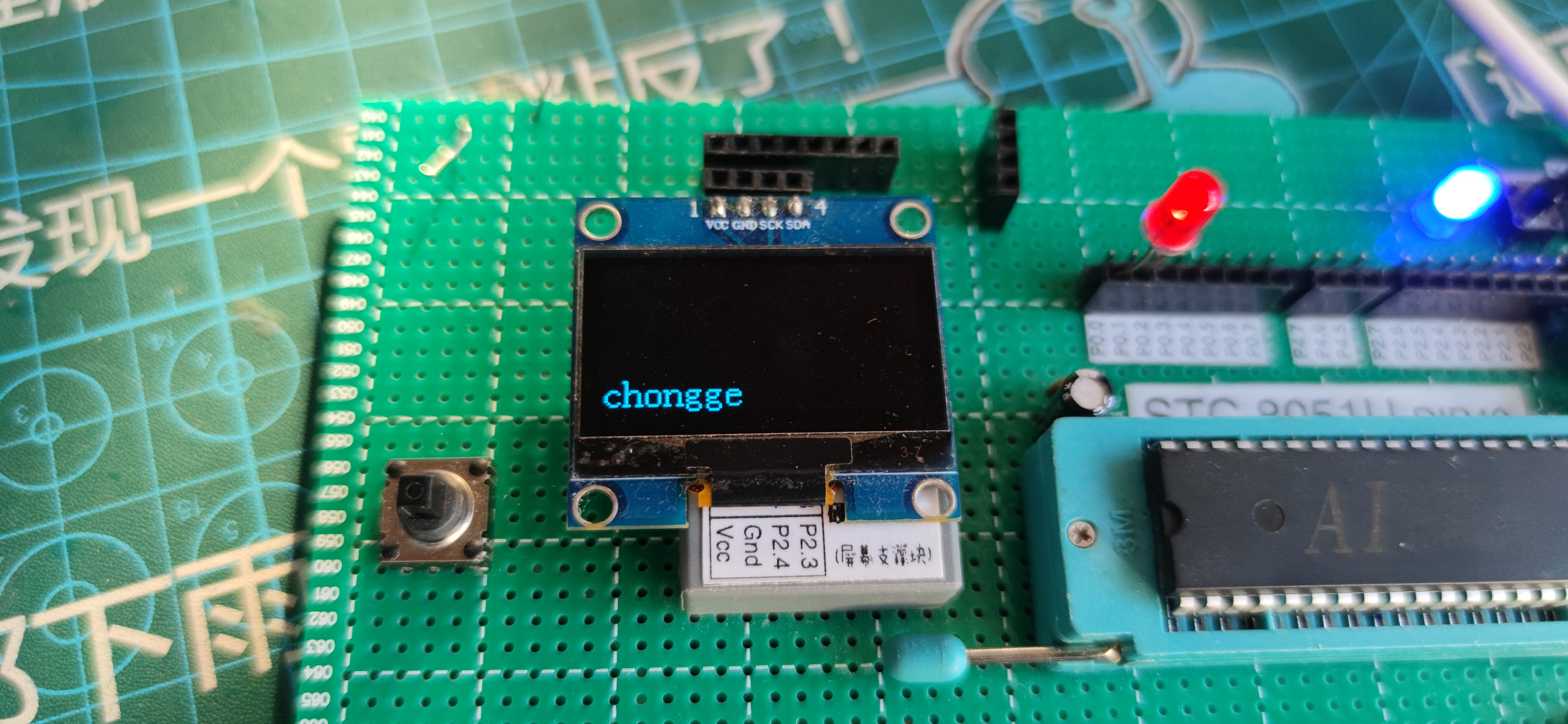

在论坛帖子里找到了乘风和冲哥两个版本的I2C_DMA的OLED例程，
试了下，在STC32G上正常运行。



然后移植进AiCube生成的框架里（需要去掉REMOVEUNUSED，否则会反复重启），
先用不带DMA的函数显示一个字符串，然后再用DMA的函数发送一个全屏的图案。
结果是
冲哥版本的也是直接卡死（LED不闪烁）；
乘风版本的发送一次数据之后会卡死（屏幕上可以显示出第一轮发送的第一行的128个数据的图案，LED不闪烁）。

erci***

试下这个
https://www.stcaimcu.com/forum.p ... 8053&pid=166996

大***

erci*** 发表于 2025-6-4 18:11
试下这个
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=18053&pid=166996

收到！晚上试一下

大***

尝试AiCube的工程添加I2C_DMA，汇报一下这几天的尝试结果

1、首先是移植论坛里的STC32G的例程到Ai8051U，不用AiCube生成的框架。

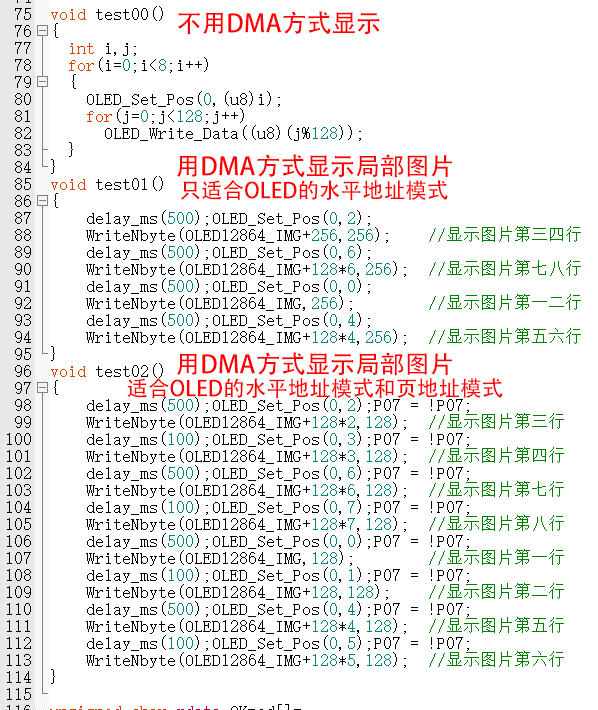

先用 函数test00()，直接发送数据的方式显示一个背景图案。效果：正常显示。
这种方式不受OLED的地址模式限制。

然后用I2C_DMA发送数据的函数 WriteNbyte(u8 *pData, u16 number)  和定位函数 OLED_Set_Pos(u8 x,u8 y)

分多次显示出一张128×64的图片，其中：

test01()，是每次发送图片中的256字节数据，发送四次。效果：正常显示。
这种方式只适合OLED的水平地址模式，显示满一行自动拐到下一行开头继续显示。

test02()，是每次发送图片里的128字节数据，发送八次。效果：正常显示。
这种方式同样不受OLED的地址模式限制。

然后是清屏函数 CLearOLED()，是连续发送1024字节数据0，清空屏幕。
这种方式也只适合OLED的水平地址模式。

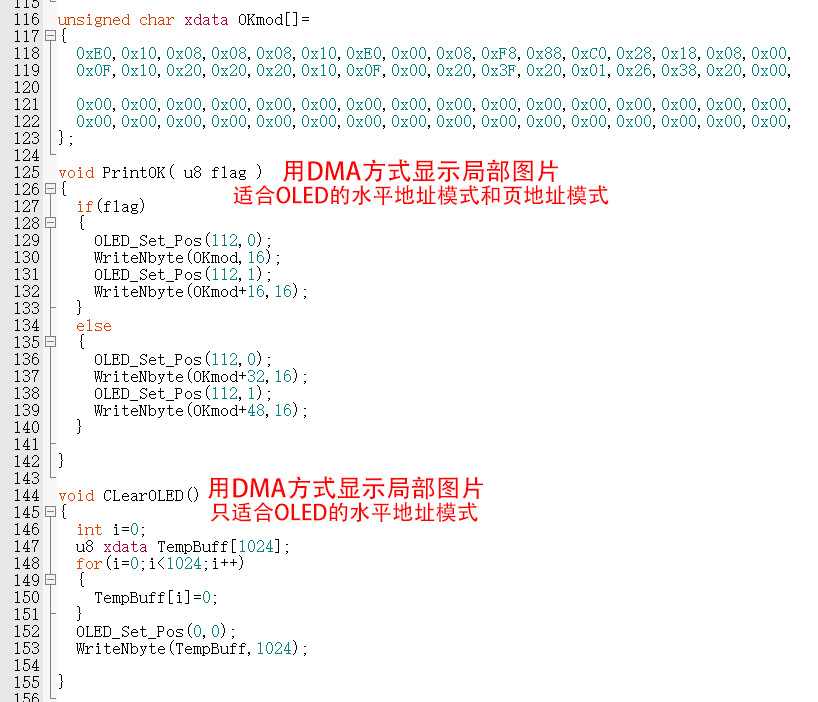

在while(1)循环里，调用的是 PrintOK( flag ) 函数，在屏幕右上角闪烁一个“OK”。
这时遇到了问题。
在显示完“OK”的上半部分之后，程序就卡死了，下半部分没有显示，LED也不闪烁。
但是如果不调用 PrintOK 函数，则程序依旧可以正常运行，没有卡死现象。

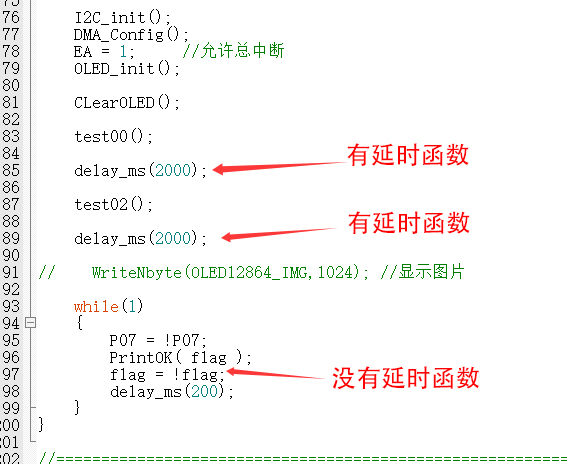

观察发现，在前面的那些调用过 WriteNbyte 函数的地方，后面都跟着一个延时函数，
而闪烁“OK”的 PrintOK 函数里，第一个 WriteNbyte 函数之后紧跟着一个定位函数，并没有延时函数。

猜测问题是不是在这里，于是在 PrintOK 函数的  WriteNbyte 函数和定位函数之间试着添加了一个延时函数，
果然可以继续显示，并且“OK”和LED都能闪烁了。

经过实验，中间加的延时函数， 时长最少是 delay_ms(2)，如果是 delay_ms(1) 则依旧会卡死。

但是用延时函数总感觉不太美好，是因为“OK”每次只发送16个字节，速度太快了吗？于是在 WriteNbyte 函数里继续尝试。
在 WriteNbyte 的DMA忙检测 语句后面，又添加了一个 I2C忙检测 的语句之后，终于正常了。



效果视频如下：



==================================================================

2、尝试将上面正常显示的程序，搬到AiCube生成的框架里。

同样的配置代码，不用DMA的函数的时候，可以正常显示，而调用 WriteNbyte 函数时，依旧会卡死。

效果视频：前面 显示字符串、清屏、显示完整图片、清屏，调用的都是不用DMA的函数，最后一次是调用 WriteNbyte 函数显示完整图片，从画面看只发送了一百多个字节就卡死了。


突然想到，AiCube在配置DMA的时候有一项发送等待的设置，于是添加进DMA的初始化函数里。


再试了一下，DMA的图片也显示出来了，但是依旧会卡死。


因为AiCube配置的时候添加了USB下载，所以“卡死”的现象之一就是电脑会弹出无法识别USB设备的提示，说明真卡死了。



=============================================
这是上面用到的两个工程文件，实在想不到原因了
不用AiCube框架的： 20250606_1Ai8051U_I2C_DMA_noAiCube.rar (23.64 KB, 下载次数: 6)

2025-6-6 13:54 上传

点击文件名下载附件

用AiCube框架的： 20250606_5AI8051U_I2C_DMA_AiCube.rar (80.57 KB, 下载次数: 6)

2025-6-6 17:36 上传

点击文件名下载附件

erci***

代码里 混用了 查询模式 和 中断模式

大***

erci*** 发表于 2025-6-6 20:10
代码里混用了查询模式和中断模式

这个 WriteNbyte 函数还有硬件I2C和I2C_DMA配置，是Ai8051U试验箱里的例程-66 里的写法，另外乘风和冲哥在另一个讨论题里提供的OLED例程里也都是这样写的
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=5917&pid=49717
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=5917&pid=49824

这三个例程移植到手动创建的工程里都可以运行，OLED顺利显示，并且不会卡死。但是移植到AiCube生成的工程里，调用WriteNbyte之后就会卡死，不调用就可以正常显示。

另外试过不用中断的方式，在AiCube的框架里，效果也是一样的

大***

官方能否提供一个可以正常运行的I2C_DMA演示例程？不一定是OLED的，任何收发的都行。 _-_Zzzzzzz

神***

大*** 发表于 2025-6-8 13:56
官方能否提供一个可以正常运行的I2C_DMA演示例程？不一定是OLED的，任何收发的都行。 _-_Zzzzzzz ...

明请内部提供 AiCube 支持的:

I2C-OLED12864;
DMA-I2C-OLED12864;

SPI-OLED12864;
DMA-SPI-OLED12864;

erci***

大*** 发表于 2025-6-8 13:56
官方能否提供一个可以正常运行的I2C_DMA演示例程？不一定是OLED的，任何收发的都行。 _-_Zzzzzzz ...

上面已经发过了DMA的例子
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=18258&pid=169141

另外这个帖子的问题原因也发过了，中断和查询模式混用导致的。

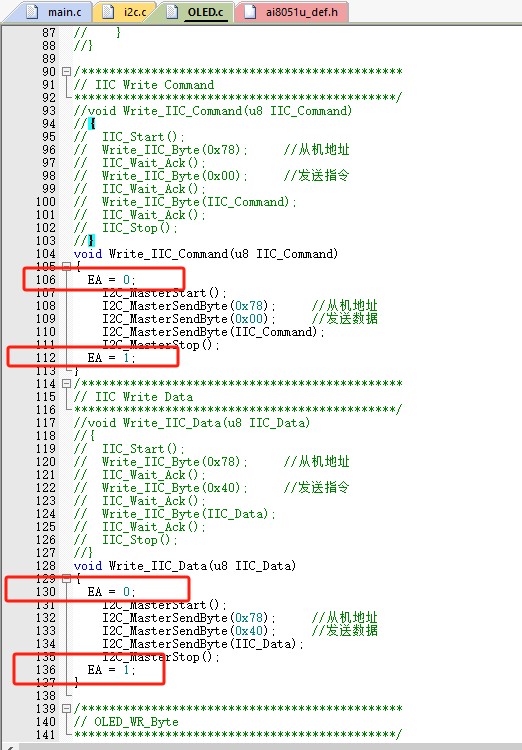

20250606_5AI8051U_I2C_DMA_AiCube这个工程里验证 ：用查询模式前将中断关掉就可以了

大***

erci*** 发表于 2025-6-8 15:40
上面已经发过了DMA的例子
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=18258&p ...

关了中断会影响其它功能，那就只能放弃普通显示的那些函数和DMA中断混用了，都改成全刷和局刷的缓存方式显示。

另外主要就是好奇为什么试验箱例程可以那样用，放进AiCube的框架就不行了。
