三相无刷直流电机驱动-8H系列-带HALL 梁工例子

梁***

MY*** 发表于 2024-3-8 14:47
梁工,你好!   按资料的做好一个水泵无刷电机,无水时运转正常,一旦放在水里就运转一下,停一下,好象是启动电 ...

加大启动占空比。

MY***

梁*** 发表于 2024-3-8 14:56
加大启动占空比。

好的,谢谢梁工,我试一下.

mark***

梁*** 发表于 2024-1-7 12:05
最好使用驱动芯片来驱动MOSFET，可以适应高电压、大电流。

梁工，请教一下~
我想利用这个电路来驱动220V（DC310V）电机。如果将VM接310V，我需要注意那些地方呢？

梁***

mark*** 发表于 2024-4-27 08:56
梁工，请教一下~
我想利用这个电路来驱动220V（DC310V）电机。如果将VM接310V，我需要注意那些地方呢？ ...

改了一个电路给您参考：


无刷电机STC32G-310V.pdf (90.03 KB, 下载次数: 174)

2024-4-27 12:32 上传

点击文件名下载附件

mark***

梁*** 发表于 2024-4-27 12:32
改了一个电路给您参考：

多谢梁工回复~
同时，我这里又多出一个疑问。
为何这个方案中使用STC32，而不是STC8H?
是什么原因放弃STC8H呢？STC8H的PWM输出为何需要做反向，而STC32不需要呢？
是因为STC8H使用的是PN对管驱动，而STC32使用N管驱动吗？

我目前只注意到硬件的区别：

向日***

好好的学习一番

梁***

mark*** 发表于 2024-5-6 21:36
多谢梁工回复~
同时，我这里又多出一个疑问。
为何这个方案中使用STC32，而不是STC8H?

给你的电路是按STC32G12K128画的，使用STC8H也是一样的，因为这个图是改自另外一贴“三相无刷电机驱动-STC32G-无HALL-PID控制-OLED显示-串口绘图”里的电路，而这个是因为要PID控制，所以使用STC32G会有更快的计算速度。这个电路使用了驱动芯片，而你要运行于310V，则必须使用驱动芯片。
如果你仅仅是驱动控制，则使用STC8H会一样的效果。

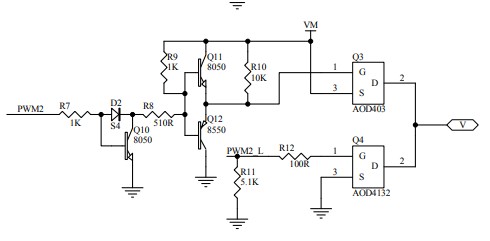

STC8H的PWM输出为何需要做反向？因为半桥上管使用的是P沟道，所以要反相。而我改给你STC32G的版本，使用驱动芯片驱动N沟道，所以不需要反相。
使用三极管驱动的电路，最高只能24V供电。你要310V供电，则必须使用驱动芯片。

mark***

梁*** 发表于 2024-5-7 00:49
给你的电路是按STC32G12K128画的，使用STC8H也是一样的，因为这个图是改自另外一贴“三相无刷电机驱动-ST ...

多谢梁工详细解释~学习到了~！
