8H 需要一个15位或16位PWM 输出任意频率任意占空比的程序

广东***

需要用8H1K08或者 8H1K28 单片机，
15位或16位分辨率的PWM 输出， 任意频率 任意占空比的程序，需要用单片机内置的PWM硬件产生波形。

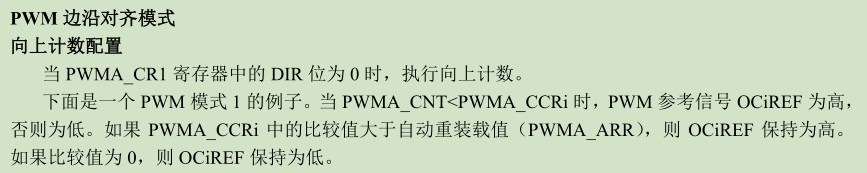

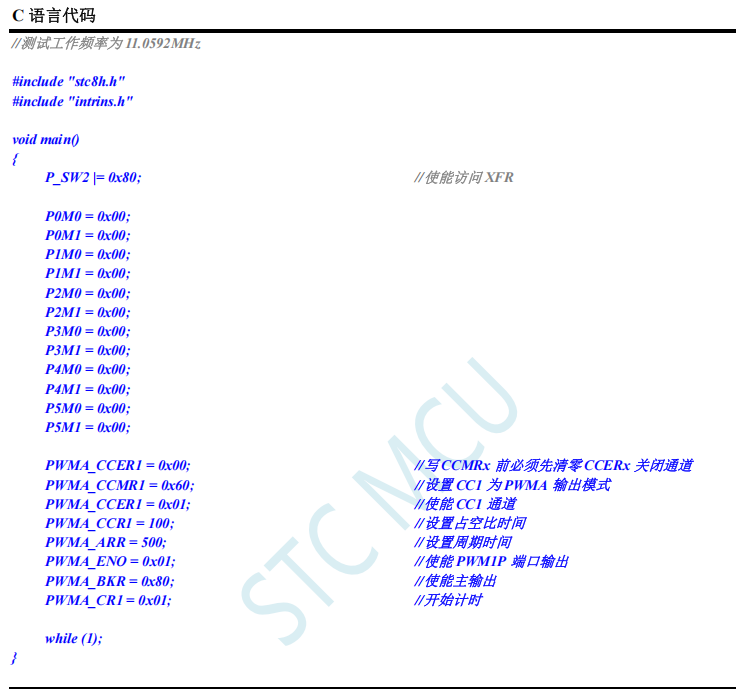

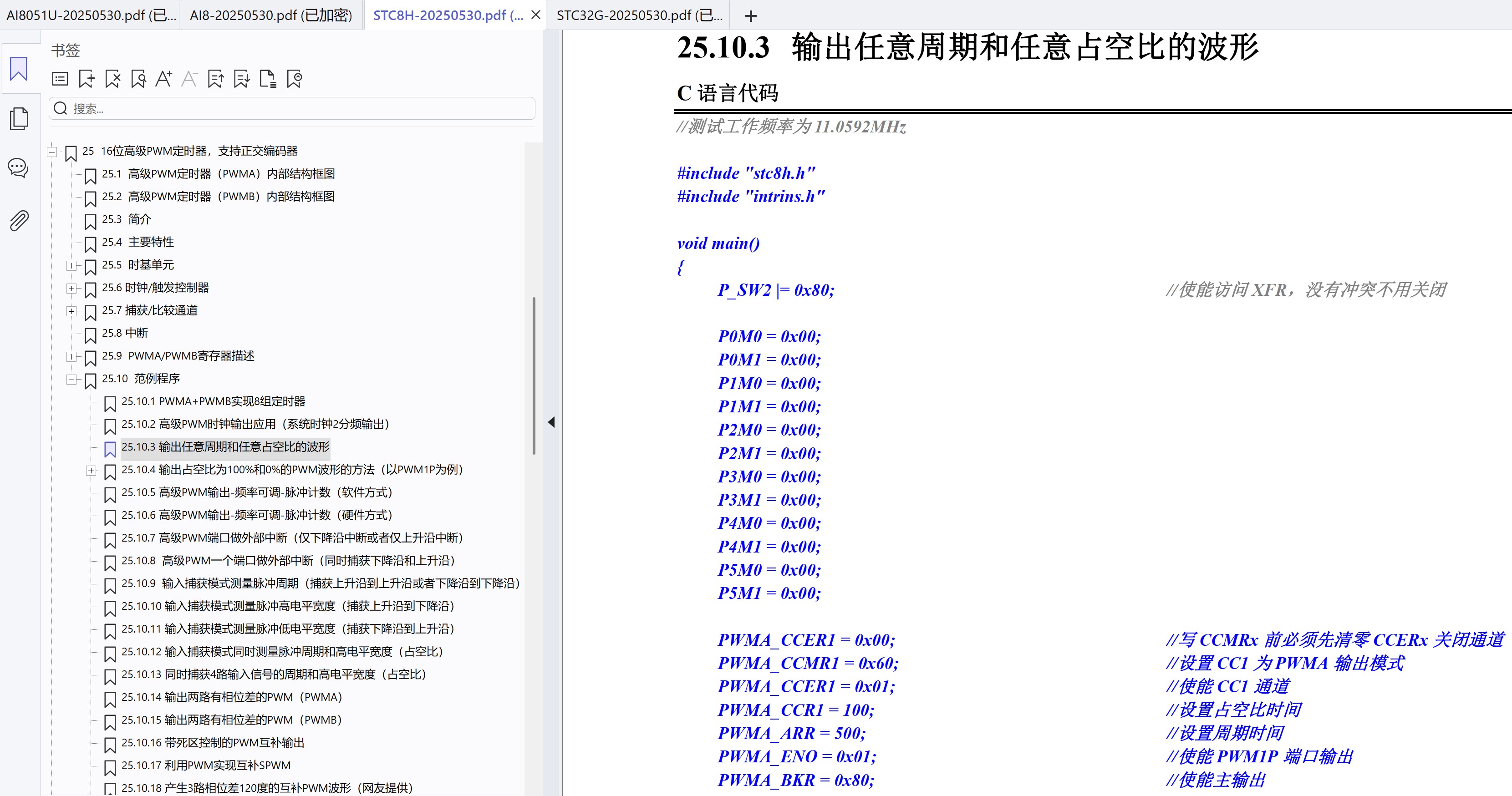

我找了规格书的例程，按下面图片这个例程修改了一下，只能10位分辨率的输出，
我往PWMA1_CCR1,  写入16位数据，都是只有10位分辨率的输出，
写入数值超过1023就100%  了。


请教还有哪里要设置 才能有15位或16位？  12位也行。





PWMA_PS=0xF0;  //P10输出PWMA1P, P11输出PWMA1N,
PWMA_CCER1=0x00;        //写CCMRx 前必须先清零CCERx 关闭通道
PWMA_CCMR1=0x68;        //设置CC1 为PWMA输出模式        ,寄存器预装载
PWMA_CCER1=0x01;        //使能CC1 通道
PWMA_CCR1=100;        //设置占空比时间
PWMA_ARR=500;        //设置周期时间
PWMA_ENO=0x01;        //使能PWM1P 端口输出        、
PWMA_BKR=0x80;        //使能主输出
PWMA_CR1=0x01;        //开始计时

C_w***

如图

C_w***

ARR是控制周期的
CCR1控制的是占空比

神***

王***

频率和分辨率是互相牵制的关系
如果频率较高，那么分辨率就做不了很高
如果分辨率较高，那么频率就没法做到很高
使用PWMA_ARR = 0xffff;即可实现16位的分辨率，但此时的频率就比较低了
占空比则是使用PWMA_CCR1来控制，范围是0~PWMA_ARR

梁***

代码的解释很清楚的：
PWMA_CCR1=100;        //设置占空比时间
PWMA_ARR=500;        //设置周期时间

你只设置CCR1，  不改ARR，则PWM周期或频率不变，最大占空比100%，超过了不管给多大的值，都是100%！

你要先根据PWM周期或频率，计算ARR，然后再根据占空比计算CCR1。

#define   FOSC   40000000UL
u32   frequency, period;  //PWM频率、周期
float duty;       //占空比, 0.0~1.0
u16   pscr;      //前置分频 0~65535
u16   load_period;  //装载的PWM周期数（PWM时钟数）
u16   load_duty;    //装载的PWM占空比（PWM时钟数）

period      = FOSC / frequency;  //由PWM频率计算PWM周期
pscr        = (u16)(period / 65536UL);  //计算分频系数
load_period = (u16)(period / (pscr+1)); //计算装载周期值. 当period >= 65536, 则load_period在32768~65535之间，尽量得到最精确的数值。
load_duty   = (u16)((float)load_period * duty);  //计算装载占空比值, duty为占空比0.0~1.0.

PWMA_PSCR   = pscr;         // 预分频寄存器
PWMA_ARR    = load_period;  //设置周期时间
PWMA_CCR1   = load_duty;    //设置占空比时间

whc***

设置不同ARR，确实可以得到不同的频率，但是相同的ARR值也可能得到不同的频率值，所以信号在接到频率计上会发现，设置了ARR后，有时输出的频率值来回跳动，不稳定。
比如：FOSC=24M，PWMA_CCR1=PWMA_ARR/2
看如下计算，取整后的相同的ARR值对应了不同的频率值。我想请教下各位，有没有方法解决这个问题，频率可以以1Hz为步长增加，而且不会来回跳动？（因为设置了ARR值后，对应出了不同的频率值）

社区***

whc*** 发表于 2026-1-15 19:55
设置不同ARR，确实可以得到不同的频率，但是相同的ARR值也可能得到不同的频率值，所以信号在接到频率计上会 ...

要使用高精度的外部晶振。

梁***

whc*** 发表于 2026-1-15 19:55
设置不同ARR，确实可以得到不同的频率，但是相同的ARR值也可能得到不同的频率值，所以信号在接到频率计上会 ...

使用内部时钟，会有0.3%之内的波动，你要稳定，一定要使用外部晶振，这样输出频率的稳定度和精确度跟晶振一样，比如使用0.1ppm的晶振，能得到年误差为3秒的频率。

whc***

梁*** 发表于 2026-1-16 23:39
使用内部时钟，会有0.3%之内的波动，你要稳定，一定要使用外部晶振，这样输出频率的稳定度和精确度跟晶振 ...

梁工，你好，这个跳动和时钟精度没有关系，因为使用内部时钟，几百HZ频率输出时的时候，精度很高，频率步进1HZ没有问题。看我的表格计算结果，但是当需要输出1万HZ以上时，这个时候，频率步进1hz，对应的ARR没有变化，这样在设置ARR参数时，相同的ARR值，对应了不同的输出频率值，没有办法步进1HZ，输出的频率在这几个频率值之间来回跳动。我认为，和ARR取整后得到了一样的值有关系，有没有好的方案解决这个问题，可以让输出的频率值步进1HZ增加。
