用8h8k64，精确采样OP 07c放大后，没有问题，请教，互感器放大后，为什么不行？

qepu***

如果是不加信号的情况下，显示的是负的28
如果用信号发生器加上信号就到了正的300多，非常正常
现在需要的就是接收到互感器的信号，互感器是0到1伏左右，交流变直流之后，大约是0到1伏，但是串路之后没有反应，如果用信号发生器没有问题，请教是哪里的问题？谢谢

国芯人***

根据您的描述，接收到互感器信号的问题可能涉及多个因素，以下是一些关键的排查步骤和建议：

1. 确认信号线和连接：
确保信号线连接正确，没有短路或干扰。
检查信号线是否连接到正确的电源或信号源，确保信号线正常。

2. 检查信号源：
确保信号发生器正常工作，信号线没有被短路或损坏。
检查信号线是否有足够的电压，确保信号线没有受到电压过低的影响。

3. 信号处理电路：
确保信号处理电路（如放大器、滤波器等）正常工作，没有故障或损坏。
检查放大器的增益是否合适，是否需要调整增益参数。

4. 信号采样问题：
确保信号采样频率足够高，以确保信号的周期性变化，避免采样点数过少导致信号不完整。
检查信号采样模块是否正确连接，是否有误接或连接问题。

5. 放大电路性能：
检查放大电路的增益是否正常，是否有饱和或过载的情况。
确保放大电路的噪声参数合适，避免噪声过大影响信号显示。

6. 串路后的信号特性：
确认串路后的信号特性，如频率范围和幅度是否符合放大电路的期望。
检查串路后是否引入了非线性或高频干扰，可能需要调整放大电路或使用非线性放大器。

7. 电源问题：
确保电源电压稳定，避免因电压不稳定导致信号异常。
检查电源线是否有短路或损坏，确保电源供电正常。

8. 信号处理后输出问题：
确保信号处理后的输出符合预期，是否进行了微调或滤波处理。
检查输出电路是否有引入新的问题，如失真或失量。

9. 连接后的信号显示：
检查放大器的输出是否正常，是否有损坏或异常的信号。
确保输出线路没有被短路，是否有信号线断裂或损坏。

10. 信号处理后的输出验证：
使用示波器或示波仪验证信号输出，确认信号是否正常。
确保信号特性符合预期，是否有失真或失量的情况。

11. 信号线和信号线上的信号：
检查信号线上的信号是否正常，是否有信号丢失或干扰。
确保信号线上的信号没有被其他设备干扰，如电源线或信号线上的其他设备。

12. 信号处理后的输出测试：
使用示波仪测试信号处理后的输出，确认信号是否正常。
检查信号波形是否符合预期，是否有失真或失量。

13. 信号处理后的输出调整：
根据测试结果，调整信号处理电路的参数，确保信号输出正常。
确保放大器的增益和噪声参数合适，避免过大的噪声影响信号显示。

14. 信号处理后的输出测试：
使用示波仪测试信号处理后的输出，确认信号是否正常。
检查信号波形是否符合预期，是否有失真或失量。

15. 串路后的信号输出测试：
使用示波仪测试串路后的信号输出，确认信号是否正常。
检查信号波形是否符合预期，是否有失真或失量。

16. 信号处理后的输出调整：
根据测试结果，调整信号处理电路的参数，确保信号输出正常。
确保放大器的增益和噪声参数合适，避免过大的噪声影响信号显示。

17. 信号线连接后的信号测试：
使用示波仪测试信号线上的信号，确保信号线正常。
检查信号线上的信号是否正常，是否有信号丢失或干扰。

18. 信号线连接后的信号显示：
确保信号线上的信号显示正常，没有错误或异常。
检查信号线上的信号是否有失真或失量的情况。

19. 信号线连接后的信号处理：
确保信号线上的信号经过了正确的信号处理，没有被损坏或干扰。
检查信号线上的信号是否符合预期，是否有失真或失量的情况。

20. 信号线连接后的信号输出：
确保信号线上的信号输出正常，没有问题。
检查信号线上的信号是否符合预期，是否有失真或失量的情况。

通过以上步骤，可以逐步排查并解决信号显示不正常的问题，确保信号线和信号线上的信号正常工作，信号处理电路和放大器正常运行，从而达到信号显示正常的效果。

[本文内容由国芯人工智能辅助生成，仅供参考]

梁***

看照片没法猜测，请提供PDF版本电路原理图。

qepu***

梁*** 发表于 2025-5-29 18:13
看照片没法猜测，请提供PDF版本电路原理图。

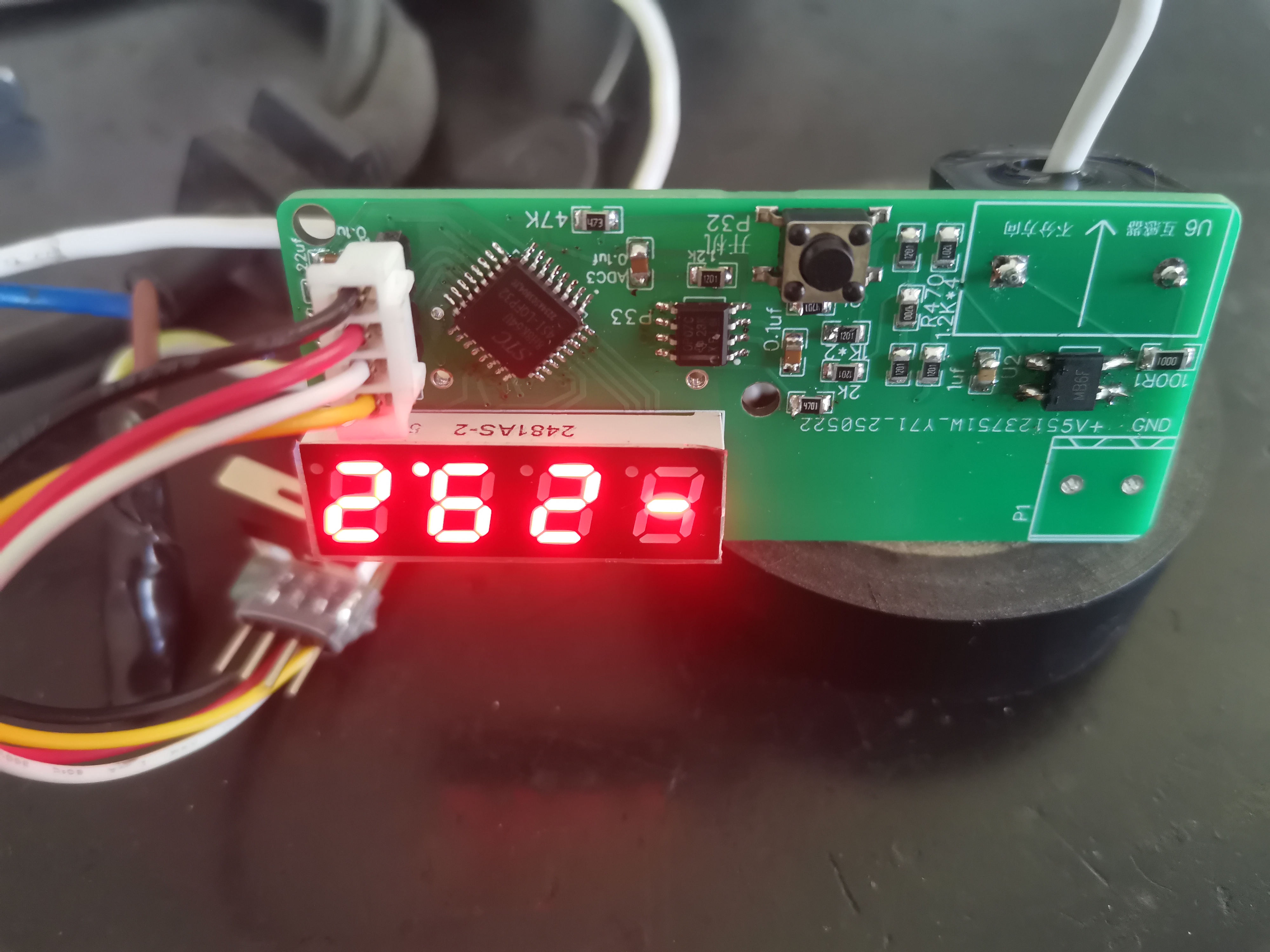

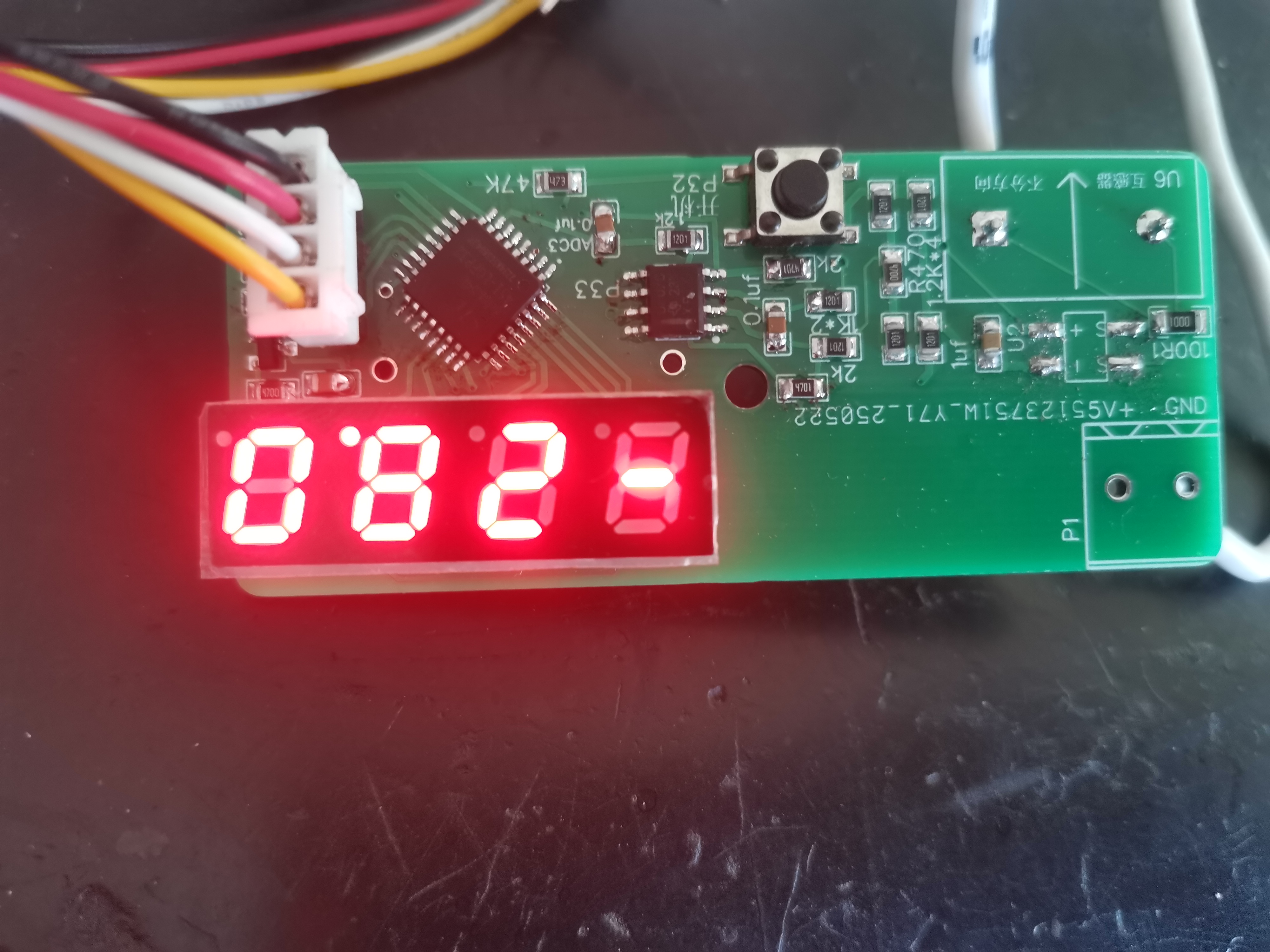

这个是我画的图。现在已经测试过了。用信号发生器测没有问题。换成互感器就不能行了。谢谢

梁***

qepu*** 发表于 2025-5-29 18:32
这个是我画的图。现在已经测试过了。用信号发生器测没有问题。换成互感器就不能行了。谢谢

...

我要原理图， 不是PCB图。

qepu***

梁*** 发表于 2025-5-29 20:36
我要原理图， 不是PCB图。

220VL   R负载 过互感器P1P2产生交流电压5A/5mA  如5mA   互感器S1S2接100欧姆电阻分压产生电压0.5V左右（负载220/（36-50）约4.4-5.5A）    经过整流桥整流为直流正弦波再用100uf电容整流后约有0.3V 直流电。     此时后面的电流已经可以经过运放后放大1-3倍已经实现0-1000mv的基本线性运放。
0mV 583.8
100mV   836.50
200mV   1090.2
500mV   1885.2
1000mV  2194.4
1500  2212(可以看出总休线性度并不好不过可以通过程序分段算（不是重点。）)
重点就是这个时候如果通上 整流桥过来的0.3VDC电会没变化。如果通信号发生器的电就可以看到正常的变化（ADC的采样值上升了）

不过看不出问题会出在哪里

qepu***

梁工 发表于 2025-5-29 20:36
我要原理图， 不是PCB图。

咨询互感器的厂家人员，没有给出整流桥的建议
我感觉问题是出在整流桥上
今天做了测试，印证了我的感觉
整流桥的输入端必须要在1.2伏以上，才有反应。下面是我的图片

这个有反应了

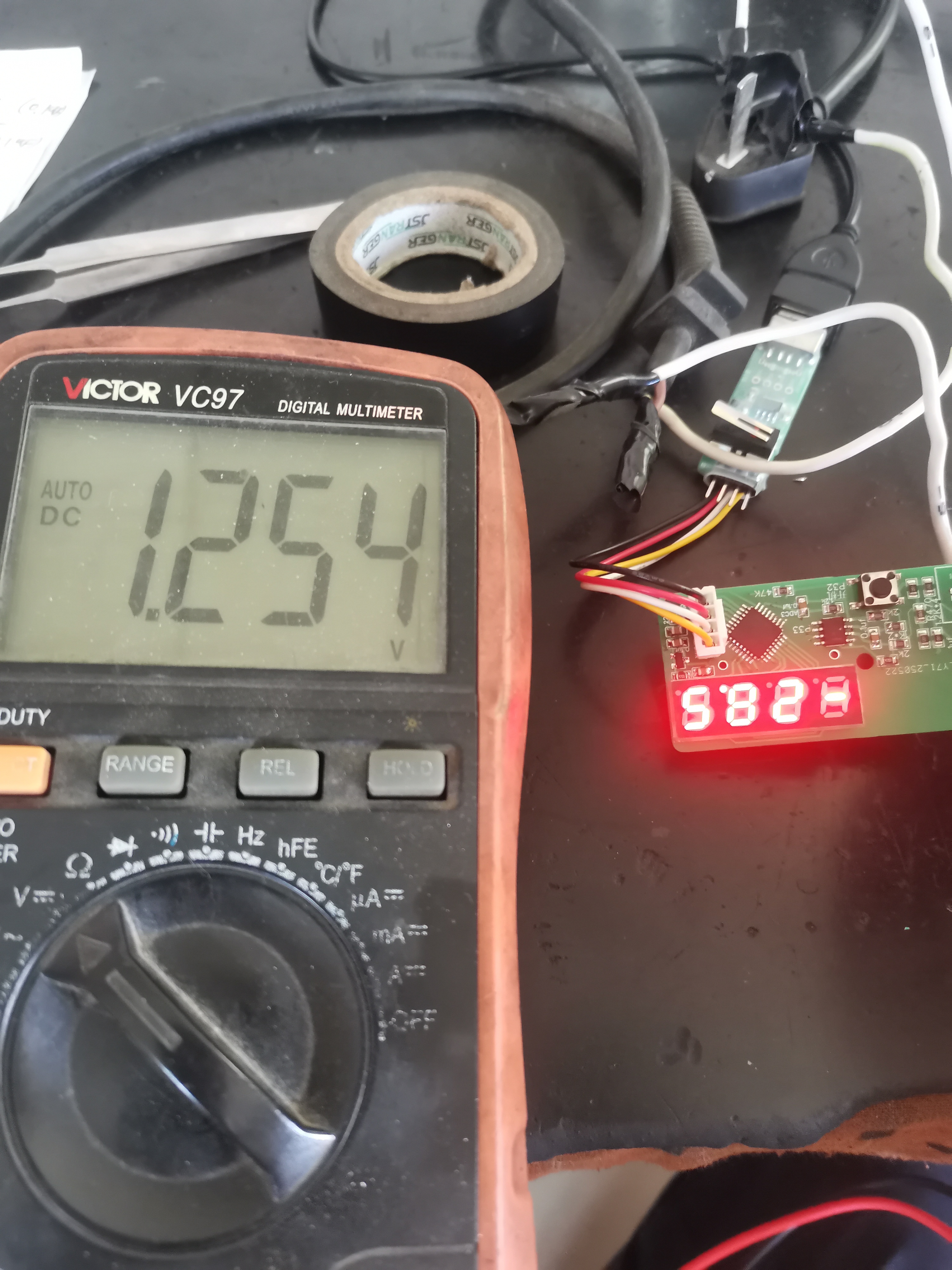

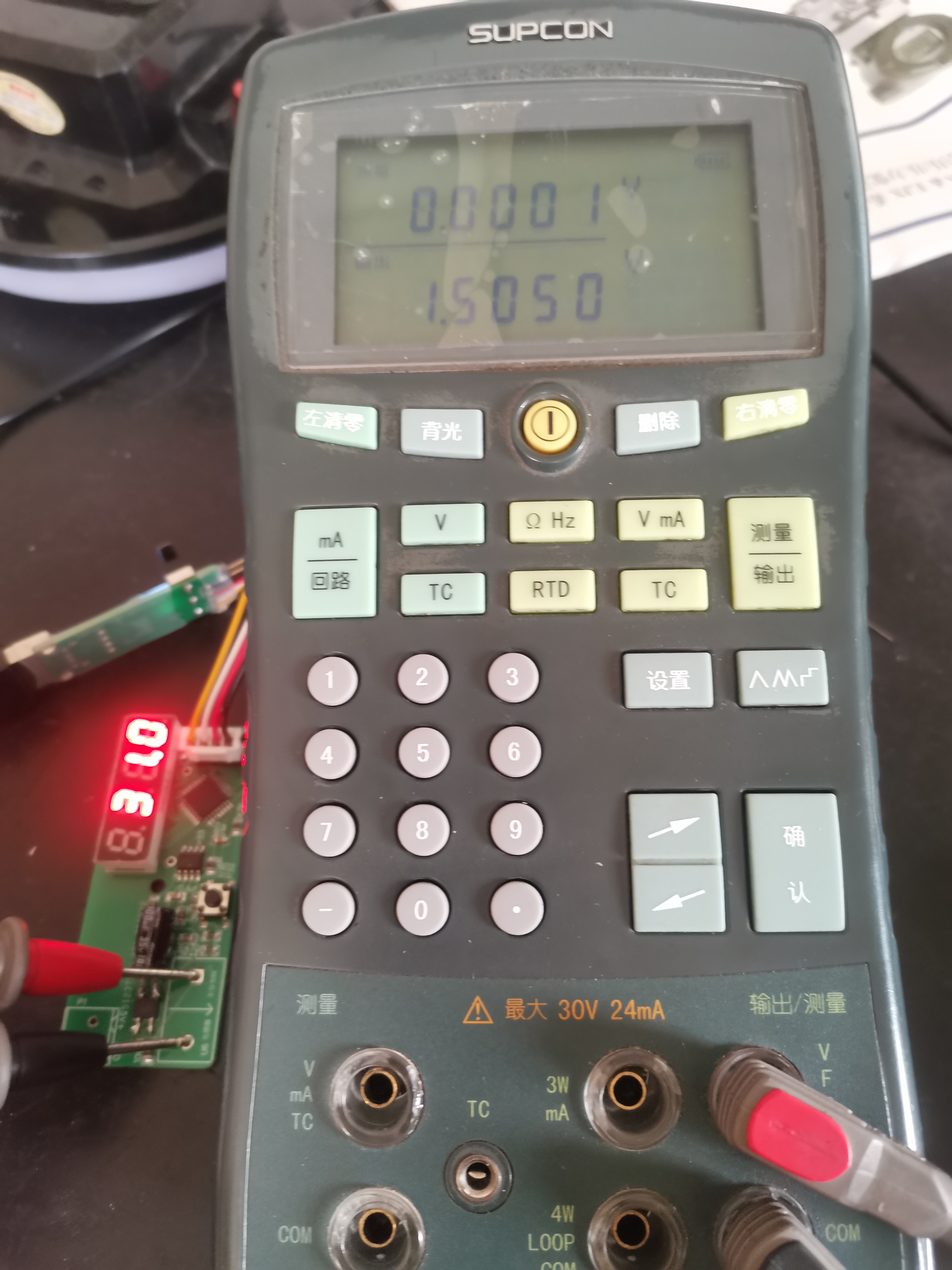

这两个是1.5伏多，一点都有反应

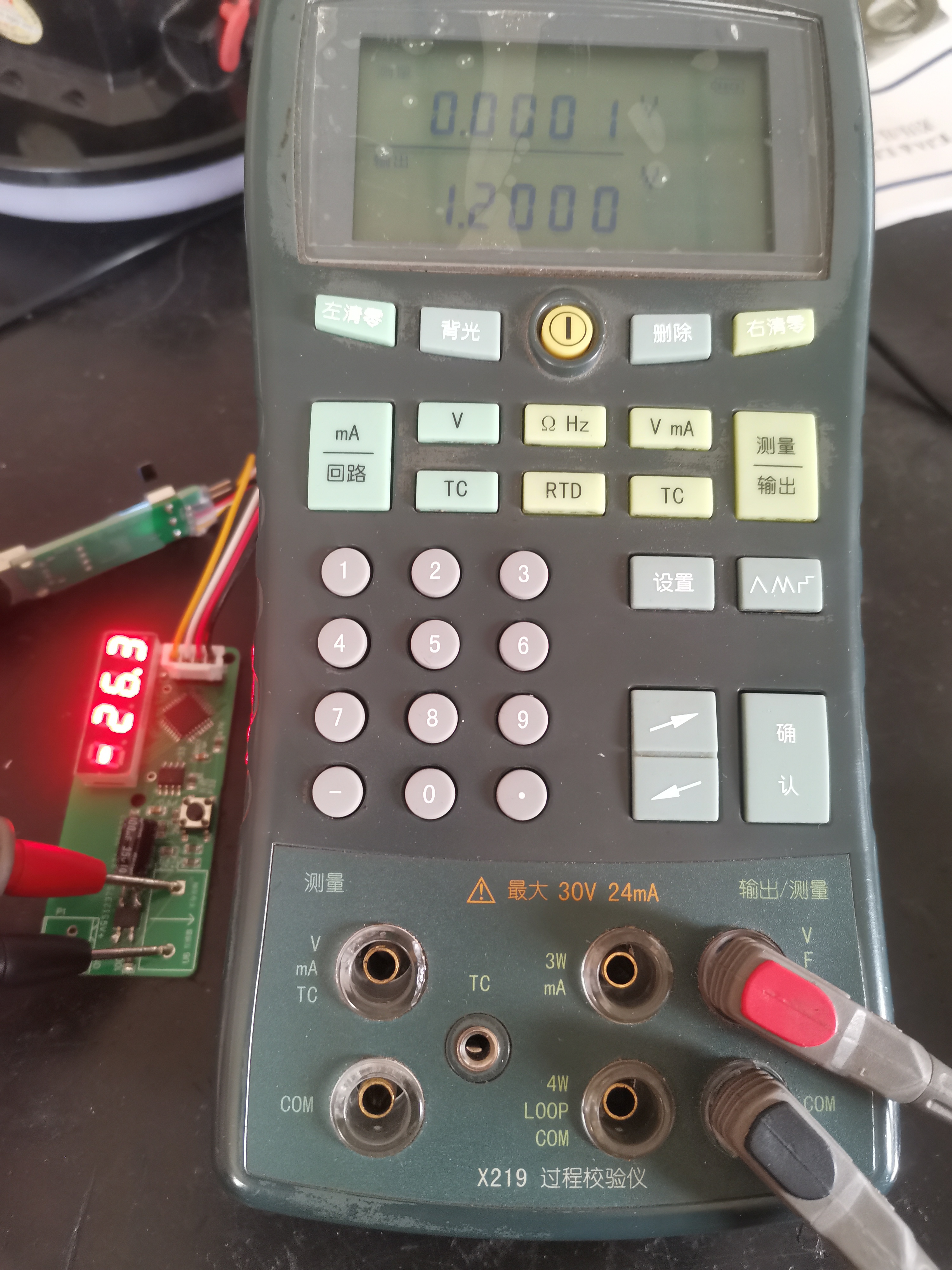

这个1.2伏1点反应都没有。也就说明，如果通入交流电，低于1.2伏都没反应。这样是不行的，应该是稍微有一点电压就有反应，这里应该选一个超低压降的整流桥。互感器的厂家，应该有这种型号的提供。他们说了，要用整流桥，肯定知道会有这方面的问题。但是没说

qepu***

问题已经知道大约是怎么解决了。且也测试过了，就是这种解决。应该把这个100欧姆的取样电阻给放到整流桥的后面就正常了。接下来还有这个线性度不好的原因，等待解决，那就不属于这个问题的范畴了。如果别人遇到了同样的问题的话，看到这个帖子应该也能解决问题了。而且经过我的测试，在整流桥后面加或者不加100微法的电容。电压会有变化。不是互感器的工程师说的，电压会下降。而是会上升。考虑到PCB和焊接的问题，估计喊上两个22v法，应该也是可以的，对于后期的恒交流采样标定，以及输出及应用，那还需要再研究了就

梁***

qepu*** 发表于 2025-5-30 08:51
问题已经知道大约是怎么解决了。且也测试过了，就是这种解决。应该把这个100欧姆的取样电阻给放到整流桥的 ...

你可以看看以前的帖子我关于互感器的电路说明，一般都会知道，如果使用整流桥，采样电阻必须在整流桥之后，互感器并非理想恒流源，小信号时非线性会很大的。推荐不要用整流桥，直接采样计算真有效值。

请参考下面的帖子：

想利用ADC读取0-250V的交流电，请教一下有啥好的方案
https://www.stcaimcu.com/thread-2698-1-1.html
(出处: 国芯技术交流网站)

qepu***

梁*** 发表于 2025-5-30 10:58
你可以看看以前的帖子我关于互感器的电路说明，一般都会知道，如果使用整流桥，采样电阻必须在整流桥之后 ...

贴子看到了。文章中有些是ADC采样的讨论。基本上这些已经掌握。
还有采集电流电压的还有交流和直流。为测电压的方法有用。以后再测试
目前我需要的是交流电流互感器测交流电流的方。需要提供电流进行标定，不过要想提供220V的恒流不容易。文章用的整流桥的信息较少。互感器厂家让在互感器后面并100欧姆电阻。不是82或更低。 我用的运放电路现在放大倍数小。觉得线性不好不好标定。还得研究一下
