8C2K16S2-LQFP32芯片，设备运行了一段时间，芯片爆了，明显的有个裂口

inter***

换上一颗新的芯片，这个产品正常工作。其他元件什么也没有改变。怎么会出现这种情况？

inter***

目前是个别现象，几百台产品里反馈回来2个这种情况，看着不是裂纹，像是爆了一个小口。可惜芯片当垃圾丢了没保存，应该拍照留看。

erci***

什么样的产品呢？
工作电压、工作温度、爆裂照片、电路原理图？

Debu***

请上传原理图的pdf

jw***

电压高了？

cjt***

根据我的维修经验，爆片90%以上就是电压不稳（瞬间电源电压增高，占90%）、雷击造成的。设计不合理，工作电流过大也不行。

inter***

cjt*** 发表于 2025-5-29 18:24
根据我的维修经验，爆片90%以上就是电压不稳（瞬间电源电压增高，占90%）、雷击造成的。设计不合理，工作电 ...

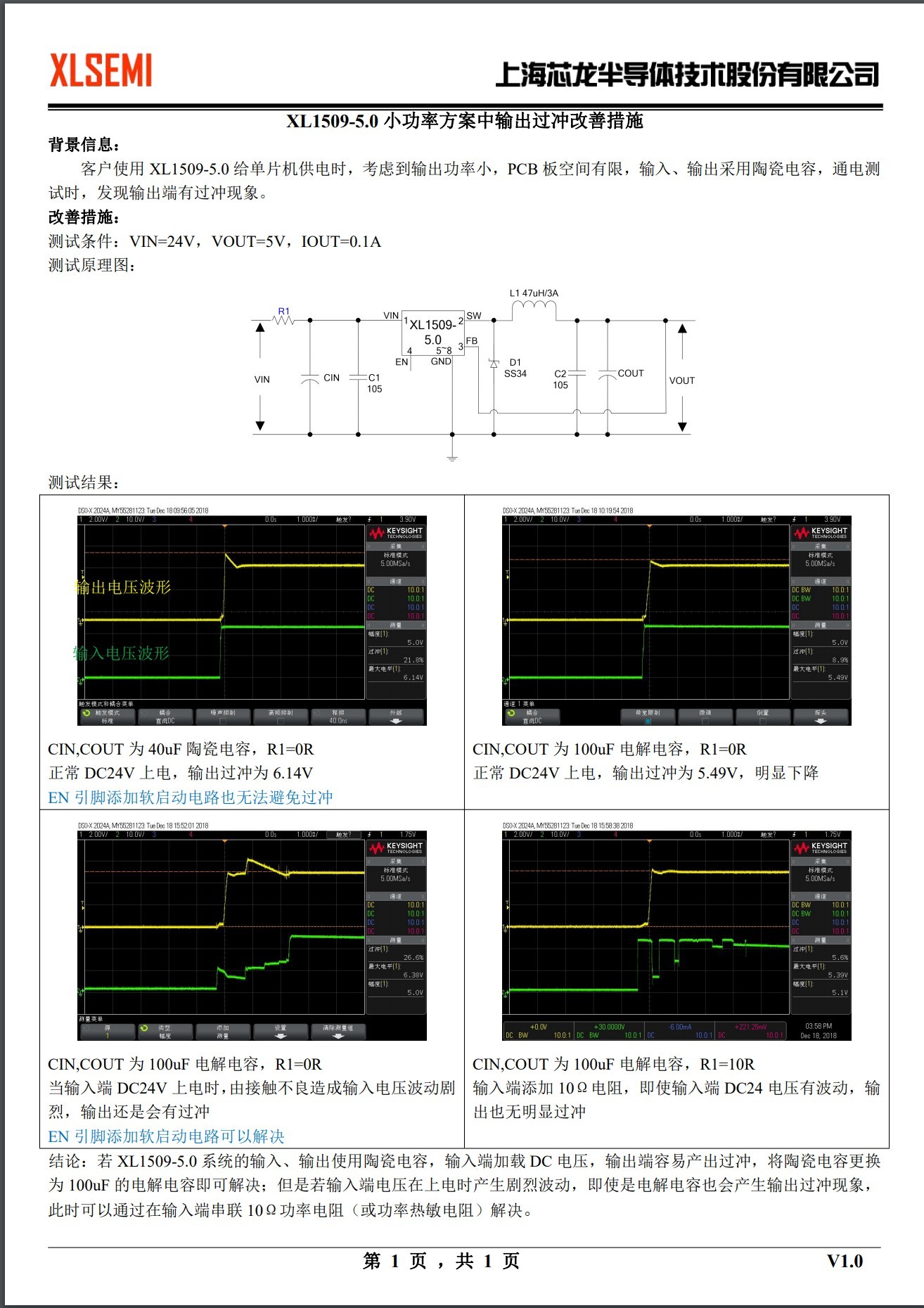

蓄电池供电，xl1509-5.0稳压的。cpu上没有大负载，总共几十mA。

cjt***

inter*** 发表于 2025-5-30 09:59
蓄电池供电，xl1509-5.0稳压的。cpu上没有大负载，总共几十mA。

你看看手册上说总电流不能超过多少？每个端口最大电流是多少？长时间运行，小于一半才可靠。环境温度也最重要，一般手册给出的都是实验室温度，实际温度恶劣多了。再一个芯片与高压部分要远离，尽量隔离。附近有高压电机器，单片机供电一定要加瞬时保护二极管。否则最容易炸片。我遇到附近有几千伏的设备，坏芯片是常事。

灰太***

正常使用散热跟得上，不会爆

晓***

灰太*** 发表于 2025-5-31 19:44
正常使用散热跟得上，不会爆

散热？MCU又不是功率芯片，无需散热，芯片热到需要散热的时候那说明电路设计有大问题了。
