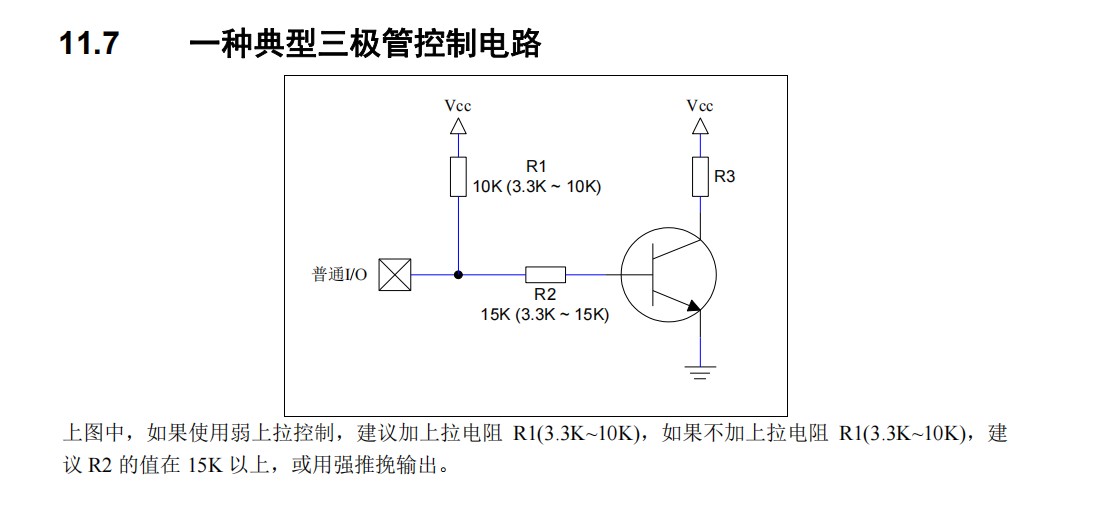

为什么这个基极电阻需要这么大啊

cqdl***

假如不加上拉电阻 电阻15K 那三极管能完全导通 作为开关吗

国芯人***

在电路设计中，三极管作为开关是常见的应用之一。基极电阻（Base Resistor）在三极管开关电路中起着关键作用，其作用是保护三极管，并确保在工作状态下能够有效导通或截止。以下是对三极管作为开关的详细说明，包括基极电阻的重要性及其必要性。

1. 基极电阻的作用

基极电阻用于调节三极管的导通状态。当基极电压接近于零时，基极电阻起到保护作用，防止三极管因受潮或短路而损坏。在开关电路中，基极电阻用于确保在工作状态下，三极管能够有效导通或截止，而不是在饱和或截止状态下工作。

基极电阻还用于控制三极管的动态电阻。当基极电压变化时，基极电阻会改变，从而影响三极管的导通特性。通过调整基极电阻的值，可以根据需要调整三极管的导通状态。

2. 基极电阻为何需要这么大

基极电阻的大小直接影响三极管的导通状态和动态电阻。较大的基极电阻可以帮助减少动态电阻，从而提高三极管的响应速度和效率。由于三极管的动态电阻随温度和工作电压变化，需要较大的基极电阻以确保在不同工作条件下都能有效导通或截止。

此外，较大的基极电阻还能够帮助三极管在受到潮或短路时保护自身免受损坏。三极管在温度升高时会因氧化而损坏，因此需要较大的基极电阻来保护三极管。

3. 如果不加上拉电阻，三极管能否完全导通并像开关一样工作

如果三极管没有拉电阻（Ladder Resistor），那么在工作状态下，三极管将无法完全导通。三极管在工作状态下需要一个动态电阻来调节其导通状态。如果没有拉电阻，三极管将无法根据基极电压变化来调整动态电阻，导致三极管在工作状态下无法有效导通或截止。

然而，如果三极管没有拉电阻，那么在工作状态下，三极管将无法完全导通。这意味着三极管将在工作电压范围内持续工作，无法像开关一样在断开或闭合时完全导通或截止。因此，三极管开关电路中通常需要拉电阻来确保在工作状态下三极管能够完全导通或截止。

4. 如何改进三极管作为开关的设计

为了改进三极管作为开关的设计，可以考虑以下几种方法：
增加拉电阻：在三极管开关电路中，增加拉电阻可以确保在工作状态下三极管能够完全导通或截止。拉电阻可以通过调节其值来调整三极管的导通状态。
优化基极电阻的值：选择一个合适的基极电阻值是确保三极管在工作状态下能够完全导通或截止的关键。基极电阻的值需要根据三极管的类型、工作电压和工作电流来调整。
使用动态拉电阻：动态拉电阻可以提供更灵活的导通控制。动态拉电阻可以在工作状态下根据需要调整，从而进一步提高三极管的导通效率。

5. 结论

基极电阻是三极管作为开关电路中非常重要的一部分。基极电阻的作用是保护三极管，并确保在工作状态下能够有效导通或截止。如果没有拉电阻，三极管将无法像开关一样在断开或闭合时完全导通或截止。因此，增加拉电阻或优化基极电阻的值是确保三极管作为开关工作的关键。

[本文内容由国芯人工智能辅助生成，仅供参考]

cqdl***

请姚工或者陈工回复下吧

晓***

三极管进入饱和状态的标准不只看基极电流的大小，而是基极电流Ib*β > Ic就算是饱和导通，所以即使基极限流电阻15K，只要R3够大，仍然是可以完全导通的。

Debu***

VCC减BE结压降，除以基极电阻，乘以HFE，负载比这个小就行

zha***

不加上拉  单片机给基极提供电流     电阻小了  单片机io输出电流就大   电流=（ 3.3-0.7）/基极电阻     电流大了三极管和单片机 都受不了  吧    我也是新手  应该是这样理解吧

xxkj***

这是很基础的电路
三极管具有电流放大作用

reng***

加上拉电阻的意义只是为了能确保IO口在没有输出的情况下能有一个确切的电平信号，不然上电的时候容易误触发
