USB-CDC串口发送卡死，while循环正常，CDC设备在线，就是printf打印不出去
- //使用BL51链接器，BL51 misc取消警告代码：16，目标：内存模式使用large 模式，把变量存在Xdata中
- //使用USB库文件，并实现不断电下载。但是首次下载需要把P3.2拉低，在上电，USB库需要打开两个中断
- //
-
- #include "Config.h"
-
- #define Vbus (*Vbus_ptr) //宏定义只是文本替换，没有顺序结构
- #define Vfb (*Vfb_ptr)
- #define Vre (*Vre_ptr)
-
- PWMx_Duty PWMB_Duty;
-
- volatile u8 ADC_tmp[18] _at_ 0x0102;//每个通道占6位， 0|高字节 1|低 2|通道号 3|取平均值后余数 4|平均高字节 5|平均低字节（内存对齐在ADC设置）
- u16 *Vbus_ptr = (u16 *)&ADC_tmp[0];//ADC通道0 的数值，定义了读取两个字节的指针
- u16 *Vfb_ptr = (u16 *)&ADC_tmp[6];//ADC通道3 的数值，定义了读取两个字节的指针
- u16 *Vre_ptr = (u16 *)&ADC_tmp[12];//ADC通道15 的数值，定义了读取两个字节的指针
-
-
- /******************** IO配置函数 **************************/
- void GPIO_config(void)
- {
- // ADC P1.3光耦反馈CH3
- GPIO_InitTypeDef GPIO_InitStructure; // 结构定义
- GPIO_InitStructure.Pin = GPIO_Pin_3; // 指定要初始化的IO, GPIO_Pin_0 ~ GPIO_Pin_7
- GPIO_InitStructure.Mode = GPIO_HighZ; // 指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
- GPIO_Inilize(GPIO_P1, &GPIO_InitStructure); // 初始化
- // ADC P1.0 Vus CH0
- GPIO_InitStructure.Pin = GPIO_Pin_0; // 指定要初始化的IO, GPIO_Pin_0 ~ GPIO_Pin_7
- GPIO_InitStructure.Mode = GPIO_HighZ; // 指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
- GPIO_Inilize(GPIO_P1, &GPIO_InitStructure); // 初始化
-
- // PWM P1.7
- GPIO_InitStructure.Pin = GPIO_Pin_7; // 指定要初始化的IO, GPIO_Pin_0 ~ GPIO_Pin_7
- GPIO_InitStructure.Mode = GPIO_OUT_PP; // 指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
- GPIO_Inilize(GPIO_P1, &GPIO_InitStructure); // 初始化
-
- // LED P5.4
-
- GPIO_InitStructure.Pin = GPIO_Pin_4; // 指定要初始化的IO, GPIO_Pin_0 ~ GPIO_Pin_7
- GPIO_InitStructure.Mode = GPIO_OUT_PP; // 指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
- GPIO_Inilize(GPIO_P5, &GPIO_InitStructure); // 初始化
- }
-
- /******************* AD配置函数 *******************/
- void ADC_config(void)//每次转换时间计算，
- {
- ADC_InitTypeDef ADC_InitStructure; // 结构定义
-
- ADC_InitStructure.ADC_SMPduty = 31; // ADC 模拟信号采样时间控制, 0~31（注意： SMPDUTY 一定不能设置小于 10）
- ADC_InitStructure.ADC_CsSetup = 0; // ADC 通道选择时间控制 0(默认),1
- ADC_InitStructure.ADC_CsHold = 1; // ADC 通道选择保持时间控制 0,1(默认),2,3
- ADC_InitStructure.ADC_Speed = ADC_SPEED_2X5T; // 设置 ADC 工作时钟频率 ADC_SPEED_2X1T~ADC_SPEED_2X16T
- ADC_InitStructure.ADC_AdjResult = ADC_RIGHT_JUSTIFIED; // ADC结果调整, ADC_LEFT_JUSTIFIED,ADC_RIGHT_JUSTIFIED
- ADC_Inilize(&ADC_InitStructure); // 初始化
- ADC_PowerControl(ENABLE); // ADC电源开关, ENABLE或DISABLE
- NVIC_ADC_Init(ENABLE, Priority_0); // 中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
- }
- void ADC_DMA(void) // 后续需要创建文件和结构体
- {
- DMA_ADC_CFG = 0; // 不允许中断
- DMA_ADC_RXAH = (unsigned int)&ADC_tmp >> 8;
- DMA_ADC_RXAL = (unsigned int)&ADC_tmp; // ADC数据存放的地址
- DMA_ADC_CFG2 = 0x00; // 每个通道转换次数转换1次
- DMA_ADC_CHSW0 = 0x09; // 通道使能 0-7
- DMA_ADC_CHSW1 = 0x80; // 通道使能 8-15
- DMA_ADC_CR = 0xff; // 允许DMA 开启DMA
- }
- /*************** PWM初始化函数 *****************/
- void PWM_config(void)
- {
- PWMx_InitDefine PWMx_InitStructure;
-
- PWMx_InitStructure.PWM_Mode = CCMRn_PWM_MODE1; // 模式, CCMRn_FREEZE,CCMRn_MATCH_VALID,CCMRn_MATCH_INVALID,CCMRn_ROLLOVER,CCMRn_FORCE_INVALID,CCMRn_FORCE_VALID,CCMRn_PWM_MODE1,CCMRn_PWM_MODE2
- PWMx_InitStructure.PWM_Duty = PWMB_Duty.PWM5_Duty; // PWM占空比时间, 0~Period
- PWMx_InitStructure.PWM_EnoSelect = ENO5P; // 输出通道选择, ENO1P,ENO1N,ENO2P,ENO2N,ENO3P,ENO3N,ENO4P,ENO4N / ENO5P,ENO6P,ENO7P,ENO8P
- PWM_Configuration(PWM5, &PWMx_InitStructure); // 初始化PWM, PWMA,PWMB
-
- PWMx_InitStructure.PWM_Period = 692; // 周期时间, 0~65535
- PWMx_InitStructure.PWM_DeadTime = 0; // 死区发生器设置, 0~255
- PWMx_InitStructure.PWM_MainOutEnable = ENABLE; // 主输出使能, ENABLE,DISABLE
- PWMx_InitStructure.PWM_CEN_Enable = ENABLE; // 使能计数器, ENABLE,DISABLE
- PWM_Configuration(PWMB, &PWMx_InitStructure); // 初始化PWM通用寄存器, PWMA,PWMB
-
- // NVIC_PWM_Init(PWMB,DISABLE,Priority_0);
- PWM5_SW(PWM5_SW_P17); // PWM5_SW_P20,PWM5_SW_P17,PWM5_SW_P00,PWM5_SW_P74
- PWMB_Duty.PWM5_Duty = 0;
- }
-
- /************************ 定时器配置 ****************************/
- void Timer_config(void)
- {
- TIM_InitTypeDef TIM_InitStructure; // 结构定义
-
- // 定时器0做16位自动重装, 中断频率为100000HZ，中断函数从P6.7取反输出50KHZ方波信号.
- TIM_InitStructure.TIM_Mode = TIM_16BitAutoReload; // 指定工作模式, TIM_16BitAutoReload,TIM_16Bit,TIM_8BitAutoReload,TIM_16BitAutoReloadNoMask
- TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_12T; // 指定时钟源, TIM_CLOCK_1T,TIM_CLOCK_12T,TIM_CLOCK_Ext
- TIM_InitStructure.TIM_ClkOut = DISABLE; // 是否输出高速脉冲, ENABLE或DISABLE
- TIM_InitStructure.TIM_Value = 0; // 65535-(MAIN_Fosc/65000); //初值,
- TIM_InitStructure.TIM_Run = ENABLE; // 是否初始化后启动定时器, ENABLE或DISABLE
- Timer_Inilize(Timer0, &TIM_InitStructure); // 初始化Timer0 Timer0,Timer1,Timer2,Timer3,Timer4
- NVIC_Timer0_Init(ENABLE, Priority_0); // 中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
- }
-
- void main(void)
- {
- uint32_t step1;
- uint32_t step2;
- u16 Vbus_Actual;
- u16 Vfb_Actual;
- u8 i;
- EAXSFR(); /* 扩展寄存器访问使能 */
-
- GPIO_config();
- ADC_config();
- PWM_config();
- Timer_config();
- ADC_DMA();
-
- usb_init(); // USB CDC 接口配置
- IE2 |= 0x80; // 使能USB中断
- EA = 1; // IE |= 0X80;
- while (DeviceState != DEVSTATE_CONFIGURED)
- ; // 等待USB完成配置
-
- while (1)
- {
- step1 = (uint32_t)Vfb * 1190; // 4095 * 1190 = 4,874,550
- step2 = step1 / Vre; // 4,874,550 / 1151 ≈ 4239.57
- printf("反馈电压是：%hu\n\n",Vbus);
- DMA_ADC_CR |= 0x40; // ADC_DMA继续开始
- delay_ms(1000);
- P54 = ~P54;
- }
- }

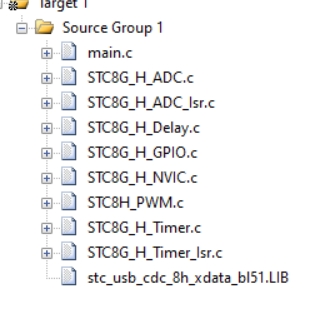

文件结构

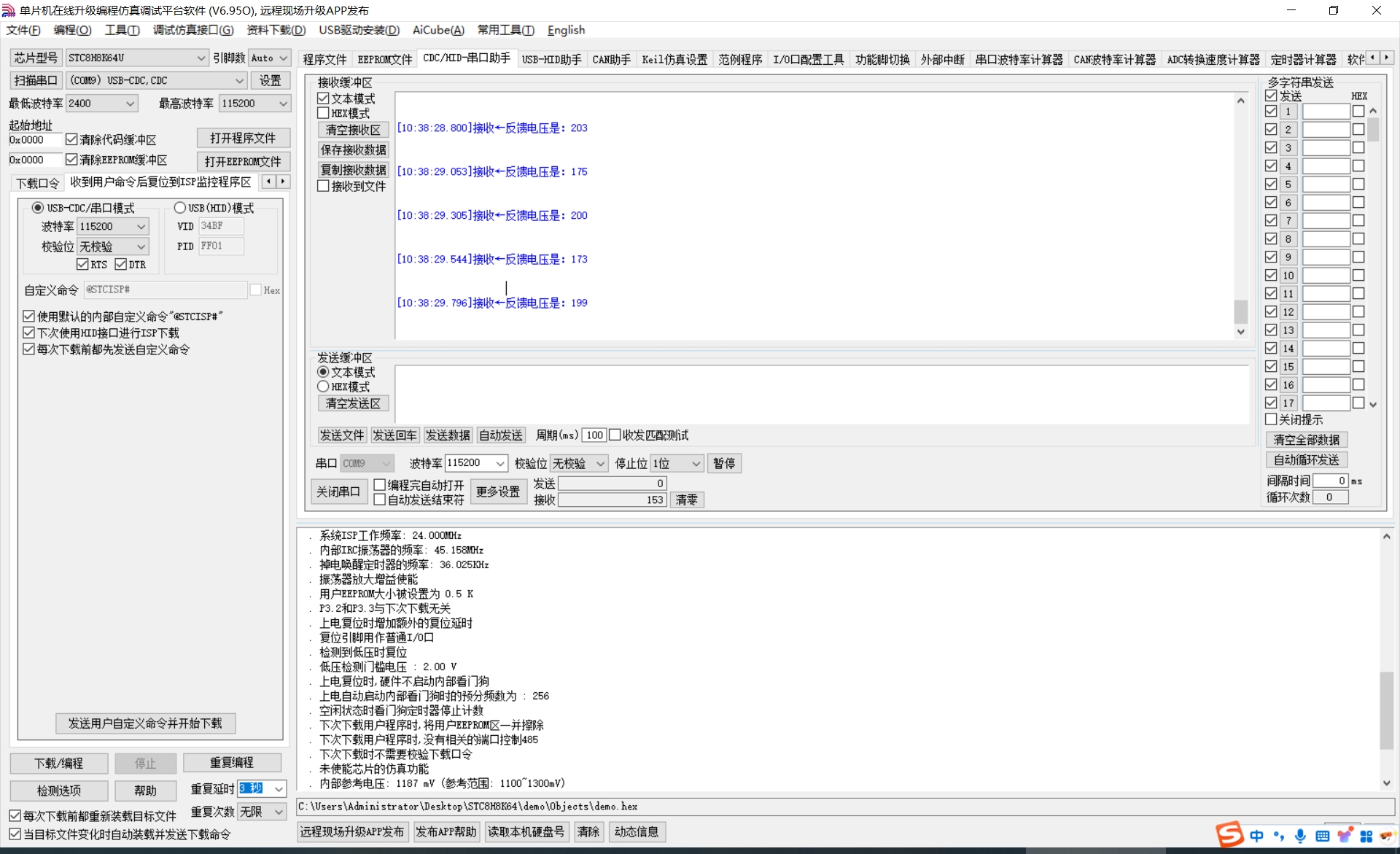

现象描述，while循环中LED继续闪烁，但是USB_CDC的串口，在接收了一段时间后卡死不动了，不停电下载会一直提示“HID-ISP...”
我的初步判断是，USB这边配置没正确，但是不知道问题根本原因，
|
