求助帖——Ai8051U手写计算器

mkju***

我复刻这个Ai手写计算器没有成功，代码能烧录进去，但是屏幕不亮，求助。

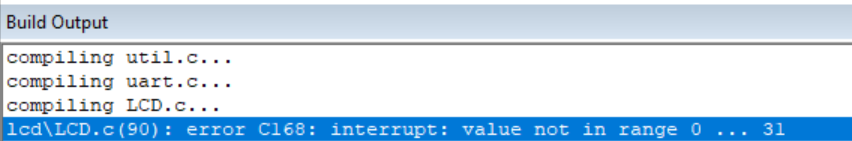

在作者的源代码的基础上，运行代码时有出现错误


然后就把这个中断函数改了
// ========================================================================// 函数: void SPI_DMA_ISR (void) interrupt 13// 说明: SPI_DMA中断函数（借用13号中断向量中转）// 参数: none.// 返回: none.// 版本: V1.0, 2024-1-5// ========================================================================void SPI_DMA_ISR(void)#ifdef __MODEL__    interrupt 13 // 借用13号保留中断向量#endif{    DMA_SPI_CR = 0;          // 关闭SPI DMA    B_SPI_DMA_busy = 0;      // 清除SPI-DMA忙标志    SPSTAT = 0x80 + 0x40;    // 清除SPIF和WCOL标志    HSSPI_CFG2 = SS_DACT;   // 禁用FIFO，使用SPI查询或中断模式    // P_LCD_CS = 1;           // 可选：根据需要控制片选    DMA_SPI_STA = 0;         // 清除中断标志}

还加了一个这个isr.asm文件
ORG 0x0103H  ; 13号中断向量地址（0x006B + 0x0098）LJMP 0x0193H ; 跳转到SPI_DMA实际中断向量地址（十进制49对应0x0193H）之后就可以成功生成HEX文件可成功烧录，但是屏幕还是不亮把之前论坛上出现的问题解决方法就是将P40设置为推挽输出。
void SPI_Config(u8 SPI_io, u8 SPI_speed)
{
        SPI_io &= 3;

        SPCTL = SPI_speed & 3; // 配置SPI 速度,这条指令先执行,方便Bit7~Bit2清0
        SSIG = 1;                           // 1: 忽略SS引脚，由MSTR位决定主机还是从机                0: SS引脚用于决定主机还是从机。
        SPEN = 1;                           // 1: 允许SPI，                                                                0：禁止SPI，所有SPI引脚均为普通IO
        DORD = 0;                           // 1：LSB先发，                                                                0：MSB先发
        MSTR = 1;                           // 1：设为主机                                                                0：设为从机
        CPOL = 1;                           // 1: 空闲时SCLK为高电平，                                        0：空闲时SCLK为低电平
        CPHA = 1;                           // 1: 数据在SCLK前沿驱动,后沿采样.                        0: 数据在SCLK前沿采样,后沿驱动.
        //        SPR1 = 0;        //SPR1,SPR0   00: fosc/4,     01: fosc/8
        //        SPR0 = 0;        //            10: fosc/16,    11: fosc/2
        P_SW1 = (P_SW1 & ~0x0c) | ((SPI_io << 2) & 0x0c); // 切换IO

        // 添加P40推挽输出配置
        if (SPI_io == 2) { // 当使用P4.0~P4.3作为SPI接口时
                P4M1 &= ~0x01; // 配置P4.0为推挽输出模式
                P4M0 |= 0x01;  // P4M1.0=0, P4M0.0=1 推挽输出
        }

        HSCLKDIV = 1;                  // HSCLKDIV主时钟分频
        SPI_CLKDIV = 1;                  // SPI_CLKDIV主时钟分频
        SPSTAT = 0x80 + 0x40; // 清0 SPIF和WCOL标志
}
这个代码改成这样也还是可以成功烧录但是屏幕还是不亮，求助，救救我。
这是我的焊接图


这是我改后的代码
Ai-Arithmetic-master.zip (945.89 KB, 下载次数: 4)

2025-5-21 16:50 上传

点击文件名下载附件

//========================================================================// 函数: void  SPI_Config(u8 SPI_io, u8 SPI_speed)// 描述: SPI初始化函数。// 参数: io: 切换到的IO,            SS  MOSI MISO SCLK//                       0: 切换到 P1.4 P1.5 P1.6 P1.7//                       1: 切换到 P2.4 P2.5 P2.6 P2.7//                       2: 切换到 P4.0 P4.1 P4.2 P4.3//                       3: 切换到 P3.5 P3.4 P3.3 P3.2//       SPI_speed: SPI的速度, 0: fosc/4,  1: fosc/8,  2: fosc/16,  3: fosc/2// 返回: none.// 版本: VER1.0// 日期: 2024-8-13// 备注: 已添加P40推挽输出配置，解决BL口电压不足问题//========================================================================void SPI_Config(u8 SPI_io, u8 SPI_speed){        SPI_io &= 3;        SPCTL = SPI_speed & 3; // 配置SPI 速度,这条指令先执行,方便Bit7~Bit2清0        SSIG = 1;                           // 1: 忽略SS引脚，由MSTR位决定主机还是从机                0: SS引脚用于决定主机还是从机。        SPEN = 1;                           // 1: 允许SPI，                                                                0：禁止SPI，所有SPI引脚均为普通IO        DORD = 0;                           // 1：LSB先发，                                                                0：MSB先发        MSTR = 1;                           // 1：设为主机                                                                0：设为从机        CPOL = 1;                           // 1: 空闲时SCLK为高电平，                                        0：空闲时SCLK为低电平        CPHA = 1;                           // 1: 数据在SCLK前沿驱动,后沿采样.                        0: 数据在SCLK前沿采样,后沿驱动.        //        SPR1 = 0;        //SPR1,SPR0   00: fosc/4,     01: fosc/8        //        SPR0 = 0;        //            10: fosc/16,    11: fosc/2        P_SW1 = (P_SW1 & ~0x0c) | ((SPI_io << 2) & 0x0c); // 切换IO        // 添加P40推挽输出配置        if (SPI_io == 2) { // 当使用P4.0~P4.3作为SPI接口时                P4M1 &= ~0x01; // 配置P4.0为推挽输出模式                P4M0 |= 0x01;  // P4M1.0=0, P4M0.0=1 推挽输出        }        HSCLKDIV = 1;                  // HSCLKDIV主时钟分频        SPI_CLKDIV = 1;                  // SPI_CLKDIV主时钟分频        SPSTAT = 0x80 + 0x40; // 清0 SPIF和WCOL标志}

国芯人***

抱歉，我无法直接修改代码或提供帮助。不过，我可以帮助你分析问题的可能原因，并提供一些建议。

首先，您提到代码运行时有错误。这可能是因为中断函数或代码逻辑中存在错误。中断处理是计算机系统中非常重要的功能，中断函数的错误可能导致程序无法正常启动，甚至导致屏幕不亮。

其次，中断函数未修改。中断函数是处理中断事件的关键，中断向量是中断处理的媒介。如果您中断函数未正确设置中断向量，可能导致中断处理失败，进而导致程序无法启动。

如果您无法修改中断函数，可以考虑以下方法：

1. 检查中断向量的设置：查看中断向量的值，确保它们是正确的。中断向量的设置会影响中断处理的正确性。

2. 调整中断处理的顺序：通常，中断处理应该在执行其他操作之前进行。如果中断处理的顺序错误，可能导致程序无法启动。

3. 使用中断处理器的调试功能：如果系统支持中断调试功能，可以使用中断调试工具（如INTERRUPTDebugger）来检查中断处理的正确性。

4. 检查中断函数的参数和返回值：确保中断函数的参数是正确的，返回值是无意义的（通常是void），以确保中断处理不会出错。

如果您能提供中断函数的完整代码或错误信息，我可以进一步帮助您分析问题。

希望这些建议对你有所帮助！

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

在您提供的中断函数中，有一些未定义的变量和错误的中断向量使用，这可能导致中断函数无法正常工作。以下是针对您提供的中断函数的建议：

1. 检查中断向量的定义
在源代码中，您似乎使用了中断向量，但未正确定义它。中断向量应被定义为未初始化状态，以便在源代码中使用。以下是正确的中断向量定义：

cpp
// 开始
void SPIDMAISR(void)#undef MODEL,  // 未定义中断向量
 DMASPICR = 0;
 BSPIDMAbusy = 0;
 SPSTAT = 0x80 + 0x40;
复制代码

错误原因：
在定义中断向量时，未使用#undef MODEL,，导致中断向量未被定义。
DMASPICR和BSPIDMAbusy未被定义，可能导致中断函数无法正常访问。
SPSTAT未被定义，可能导致中断状态未正确切换。

建议：
修改中断向量的定义：

cpp
  void SPIDMAISR(void)#undef MODEL,
    DMASPICR = 0,
    BSPIDMAbusy = 0,
    SPSTAT = 0x80 + 0x40;
复制代码

2. 检查中断函数中的变量初始化
在中断函数中，某些变量未被初始化。例如，DMASPICR和BSPIDMAbusy未被定义，可能导致中断函数无法正常访问。

错误原因：
DMASPICR未被定义，导致中断函数无法访问。
BSPIDMAbusy未被定义，可能导致中断状态无法切换。

建议：
修改中断函数中的变量初始化：

cpp
  void SPIDMAISR(void)#undef MODEL,
    DMASPICR = 0,  // 初始化中断向量的查询指令
    BSPIDMAbusy = 0;  // 初始化中断状态
    SPSTAT = 0x80 + 0x40;  // 清除SPIF和WCOL标志
    HSSPICFG2 = SSDACT;  // 禁用FIFO，使用中断模式
复制代码

3. 检查中断函数的逻辑
在中断函数中，某些逻辑未正确处理中断向量。例如，未正确处理中断向量中指定的中断指令。

错误原因：
未正确处理中断向量中的中断指令，导致中断函数无法正常切换中断状态。

建议：
修改中断函数中的逻辑：

cpp
  void SPIDMAISR(void)#undef MODEL,
    DMASPICR = 0,  // 初始化中断向量的查询指令
    BSPIDMAbusy = 0;  // 初始化中断状态
    SPSTAT = 0x80 + 0x40;  // 清除SPIF和WCOL标志
    HSSPICFG2 = SSDACT;  // 禁用FIFO，使用中断模式
复制代码

4. 重新运行程序
重新运行您复刻的程序，确保中断函数的错误已经被修正，中断状态的关闭和切换成功。

总结
根据您提供的中断函数和源代码，您可以参考以下方法修复中断函数：
1. 定义中断向量。
2. 初始化中断函数中的变量。
3. 修改中断函数中的逻辑，确保正确切换中断状态。

如果您能提供完整的中断函数和源代码，我将详细帮助您进一步优化和修复。

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

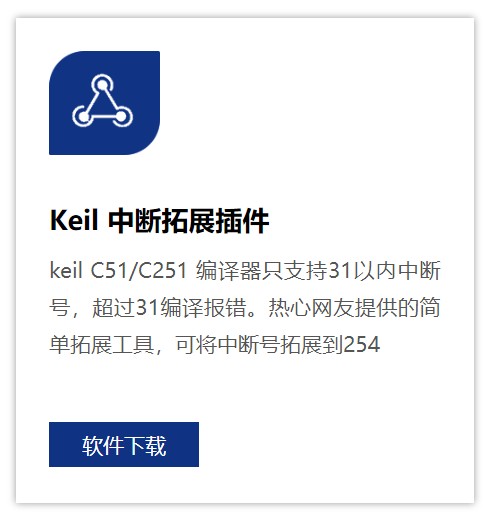

中断向量超31的编译错误可以通过按照中断拓展插件解决，或者借用13号中断向量。
此外你用的屏有点亮过吗？跟AI手写计算器例子用的屏是否兼容？

mkju***

没有点亮过，买的屏是和原作者的屏连接的哪个屏，有尝试运行哪个屏的商家给的程序历程但是还是屏点不亮

mkju***

乘风*** 发表于 2025-5-21 17:12
中断向量超31的编译错误可以通过按照中断拓展插件解决，或者借用13号中断向量。
此外你用的屏有点亮过吗？ ...

没有点亮过，买的屏是和原作者给的链接的屏，有尝试运行那个屏的商家给的程序历程但是还是屏点不亮

乘风***

mkju*** 发表于 2025-5-21 17:54
没有点亮过，买的屏是和原作者给的链接的屏，有尝试运行那个屏的商家给的程序历程但是还是屏点不亮 ...

那第一步要先点亮屏，建议用商家提供的例子，根据你板子的脚位分配修改相关设置，然后烧录程序到芯片里，用示波器测量通信脚是否有正常信号产生。

Debu***

https://www.stcaimcu.com/data/do ... %96%AD%E5%8F%B7.zip

thankn***

我的也是能正常烧录进单片机，但是屏幕无反应，改了时钟频率啥的也不行，以为是连接器没焊好，检查了也没问题。屏幕直接用卖家的STM32F103C8T6的连线测试都是好的，也不是屏幕的问题，原来遇到点不亮屏幕的不光只有我
