请教PWM频率

fs***

梁工及各位朋友请教一个问题，先谢谢。目前用STC8G2K64S4用PWM控制LED的亮度基本是正常工作，PWM的时钟为系统时钟，如果系统用11.0592的频率，那么PWM的频率最高只能为2.7KHz左右，如何将这个PWM的频率提高到20KHz左右?

如果在烧写时将频率设置为22.1184，最大也只有5.4KHz左右，离20KHz还远。
如果PWM时钟选择定时器T2的溢出作为时钟，最大可以到多少？

国芯人***

在STC8G2K64S4LED的PWM驱动中，频率的设置对LED的亮度和驱动性能至关重要。以下是对如何提高PWM频率的详细说明：

1. PWM频率的设置方式
定时器T2的溢出作为时钟：STC8G2K64S4是基于定时器T2的LED驱动芯片，其时钟频率由定时器T2的溢出输出决定。通常，STC8G2K64S4的定时器T2最大支持16位正序计数器，其时钟频率为1 MHz（即2^16 Hz）。
频率计算：当定时器T2的溢出作为时钟时，其最大时钟频率为1 MHz。为了提高频率，可以通过调整定时器T2的正序计数器位数来实现。例如，将正序计数器设置为1024（即2^10），则时钟频率为约976 MHz，这显然高于实际工作频率。然而，1024位计数器通常用于更高的时钟频率，如10 MHz或更高。因此，实际频率的计算需要结合定时器的位数和正序计数器的设置。

2. 如何提高PWM频率
使用更高的定时器位数：将定时器T2的正序计数器位数增加到16位。例如，将正序计数器设置为1024，此时定时器的时钟频率为约976 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。
使用溢出作为时钟：当定时器T2的溢出作为时钟时，时钟频率为1 MHz。通过调整正序计数器的位数，可以将时钟频率扩展到更高的值。例如，将正序计数器设置为2048（即2^11），此时定时器的时钟频率为约500 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。
结合FRC100设置：FRC100（Fundamental Frequency Reference Module 100）可以将时钟频率调至更高的值，例如10 MHz或更高。通过设置FRC100，可以进一步提高PWM的时钟频率。

3. 如何将PWM频率提高到20KHz左右
定时器T2的溢出作为时钟：将定时器T2的正序计数器位数增加到16位，将正序计数器设置为1024。此时，定时器的时钟频率为约976 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。例如，如果FRC100设置为10 MHz，此时PWM的时钟频率为约10 MHz，远高于20KHz。
调整FRC100设置：如果需要将PWM频率提高到20KHz，可以通过调整FRC100的设置来实现。例如，将FRC100的频率设置为20 MHz，此时PWM的时钟频率为约20 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。例如，如果FRC100设置为10 MHz，此时PWM的时钟频率为约10 MHz，远高于20KHz。

4. 总结
将定时器T2的正序计数器位数增加到16位，将正序计数器设置为1024，此时定时器的时钟频率为约976 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。
如果需要将PWM频率提高到20KHz左右，可以通过调整FRC100的设置来实现。例如，将FRC100的频率设置为20 MHz，此时PWM的时钟频率为约20 MHz。然而，实际驱动时会根据LED的驱动能力（如FRC100）来调整时钟频率。

5. 注意事项
定期检查频率：定期检查PWM的时钟频率，以确保LED的工作环境稳定。如果发现频率不稳定，可能需要重新调整定时器的设置。
查阅资料：确保使用正确的定时器和设置，以避免因误用导致的频率问题。参考相关资料，如STC8G2K64S4的PDF手册，以确保设置的正确性和安全性。

希望以上信息对您有所帮助！如果还有其他问题，欢迎随时咨询。

[本文内容由国芯人工智能辅助生成，仅供参考]

fs***

国芯人*** 发表于 2025-5-18 13:28
在STC8G2K64S4LED的PWM驱动中，频率的设置对LED的亮度和驱动性能至关重要。以下是对如何提高PWM频率的详细 ...

如果用T2, 会在P1.3口上不断输出高低电平，是吗？这个就得改硬件了呀

Debu***

使用的是15位增强PWM还是PCA？
降低PWM位数可以提高频率

fs***

Debu*** 发表于 2025-5-18 15:17
使用的是15位增强PWM还是PCA？
降低PWM位数可以提高频率

谢谢回复。这是初始化，麻烦看看如何降低PWM位数？

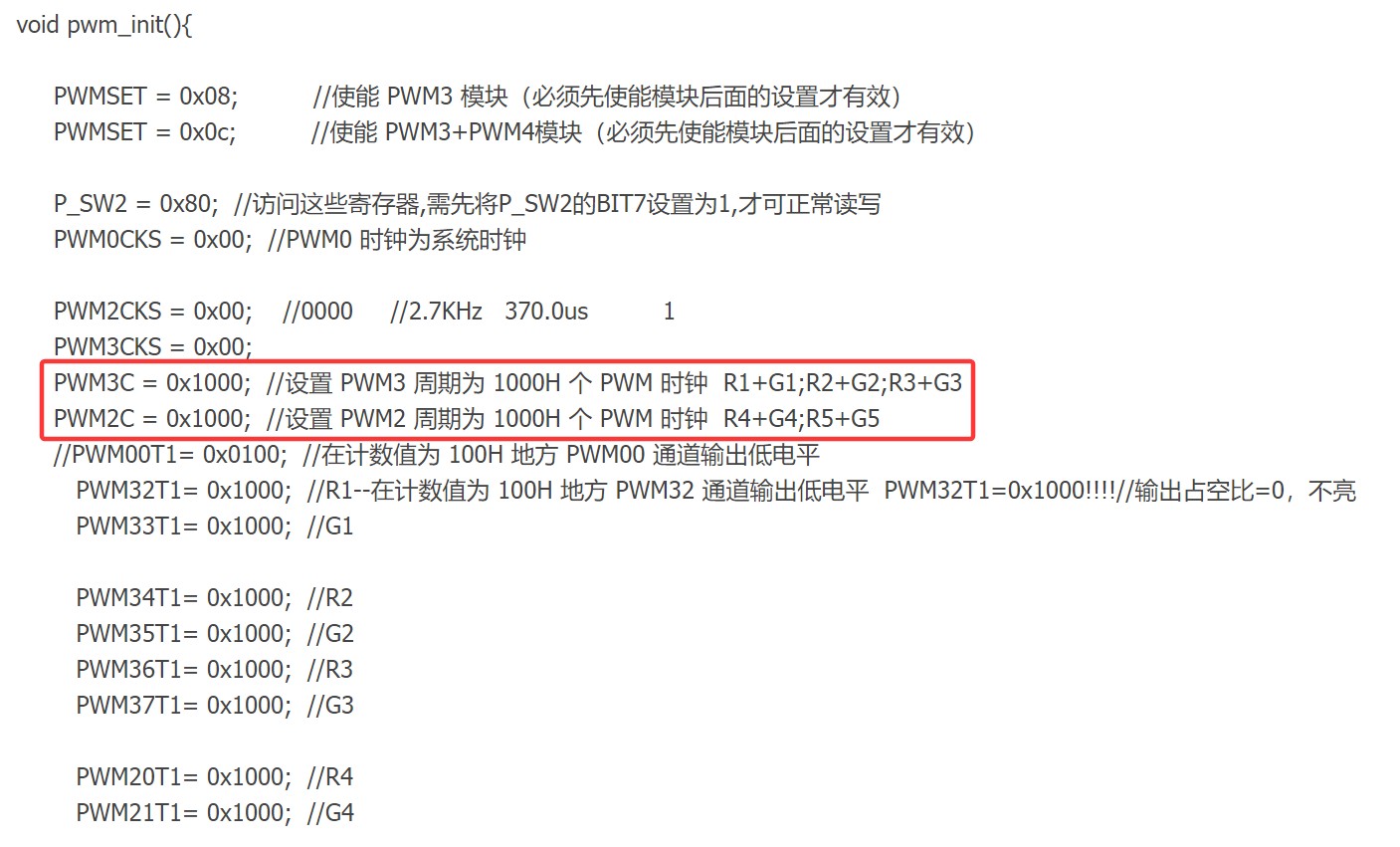

void pwm_init(){

     PWMSET = 0x08;          //使能 PWM3 模块（必须先使能模块后面的设置才有效）
     PWMSET = 0x0c;          //使能 PWM3+PWM4模块（必须先使能模块后面的设置才有效）

     P_SW2 = 0x80;  //访问这些寄存器,需先将P_SW2的BIT7设置为1,才可正常读写
     PWM0CKS = 0x00;  //PWM0 时钟为系统时钟

     PWM2CKS = 0x00;    //0000     //2.7KHz   370.0us          1
     PWM3CKS = 0x00;
     PWM3C = 0x1000;  //设置 PWM3 周期为 1000H 个 PWM 时钟  R1+G1;R2+G2;R3+G3
     PWM2C = 0x1000;  //设置 PWM2 周期为 1000H 个 PWM 时钟  R4+G4;R5+G5
     //PWM00T1= 0x0100;  //在计数值为 100H 地方 PWM00 通道输出低电平
        PWM32T1= 0x1000;  //R1--在计数值为 100H 地方 PWM32 通道输出低电平  PWM32T1=0x1000!!!!//输出占空比=0，不亮
        PWM33T1= 0x1000;  //G1

        PWM34T1= 0x1000;  //R2
        PWM35T1= 0x1000;  //G2
        PWM36T1= 0x1000;  //R3
        PWM37T1= 0x1000;  //G3

        PWM20T1= 0x1000;  //R4
        PWM21T1= 0x1000;  //G4

        PWM22T1= 0x1000;  //R5
        PWM23T1= 0x1000;  //G5
        PWM32T2= LEVEL;  //R1--在计数值为 500H 地方 PWM32 通道输出高电平  //输出占空比=0，不亮
        PWM33T2= LEVEL;  //G1
        PWM34T2= LEVEL;  //R2--在计数值为 500H 地方 PWM34 通道输出高电平  //输出占空比=0，不亮
        PWM35T2= LEVEL;  //G2

        PWM36T2= LEVEL;  //R3--在计数值为 500H 地方 PWM36 通道输出高电平  //输出占空比=0，不亮
        PWM37T2= LEVEL;  //G3

        PWM20T2= LEVEL;  //R4--在计数值为 500H 地方 PWM20 通道输出高电平  //输出占空比=0，不亮
        PWM21T2= LEVEL;  //G4

        PWM22T2= LEVEL;  //R5--在计数值为 500H 地方 PWM22 通道输出高电平  //输出占空比=0，不亮
        PWM23T2= LEVEL;  //G5
//---------------------------------------------------------------------
      //PWM00CR= 0x80;    //使能 PWM00 输出
      PWM32CR= 0x80;      //使能 PWM32 输出   R1
      PWM33CR= 0x80;      //使能 PWM33 输出   G1

      PWM34CR= 0x80;      //使能 PWM34 输出   R2
      PWM35CR= 0x80;      //使能 PWM35 输出   G2

      PWM36CR= 0x80;      //使能 PWM34 输出   R3
      PWM37CR= 0x80;      //使能 PWM35 输出   G3

      PWM20CR= 0x80;      //使能 PWM20 输出   R4
      PWM21CR= 0x80;      //使能 PWM21 输出   G4

      PWM22CR= 0x80;      //使能 PWM22 输出   R5
      PWM23CR= 0x80;      //使能 PWM23 输出   G5
     //PWMCFG01 = 0x01;  //启动 PWM0 模块
     //PWMCFG23 = 0x10;  //启动 PWM3 模块 控制 R1,G1;R2,G2,R3,G3,
     PWMCFG23 = 0x11;    //启动PWM3模-->控制R1,G1;R2,G2,R3,G3；启动PWM2模-->控制R4,G4;R5,G5,
}

Debu***

fs*** 发表于 2025-5-18 18:25
谢谢回复。这是初始化，麻烦看看如何降低PWM位数？

void pwm_init(){

修改周期即可

当前是4096（12位PWM）

fs***

Debu*** 发表于 2025-5-18 18:37
修改周期即可

当前是4096（12位PWM）

感谢！我马上试一试，看最高可以到多少？

fs***

Debu*** 发表于 2025-5-18 18:37
修改周期即可

当前是4096（12位PWM）

试了一下，这个1000H只能改大，如改为2000H，频率下降一半，但不能改小，改小后不能工作，没有产生PWM波形，这是哪里设置不对吗？

fs***

STC8G2K64S4, 内部晶振选11.0592，  PWM3CKS = 0x00;  //PWM3 时钟为系统时钟，不分频，PWM3C = 0x1000;  //设置 PWM3 周期为 1000H 个 PWM 时钟，这时示波器测试约2.7KHz。    烧写时如设置IRC频率22.1184，则测试PWM频率约5.4KHz。据手册说明，再将IRC频率设置高，将造成工作不稳定。能做到20KHz左右吗？

fs***

谢谢超级版主的指导，现已经基本调试正常。烧写时选22.1184，PWM频率最高可以达到21.5KHz，基本满足设计需求。谢谢超版！
