8h驱动1.2寸数码管问题

人在***

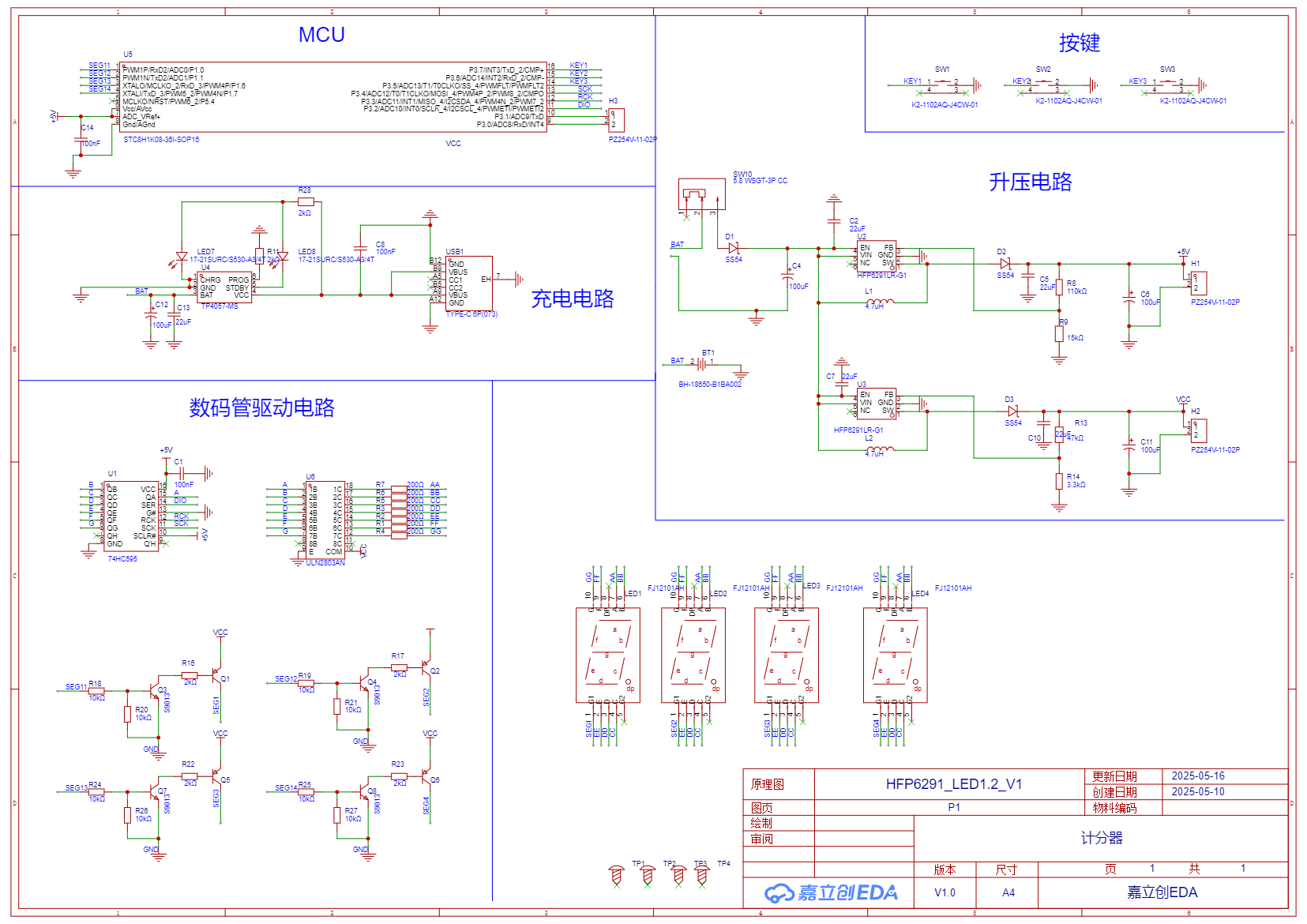

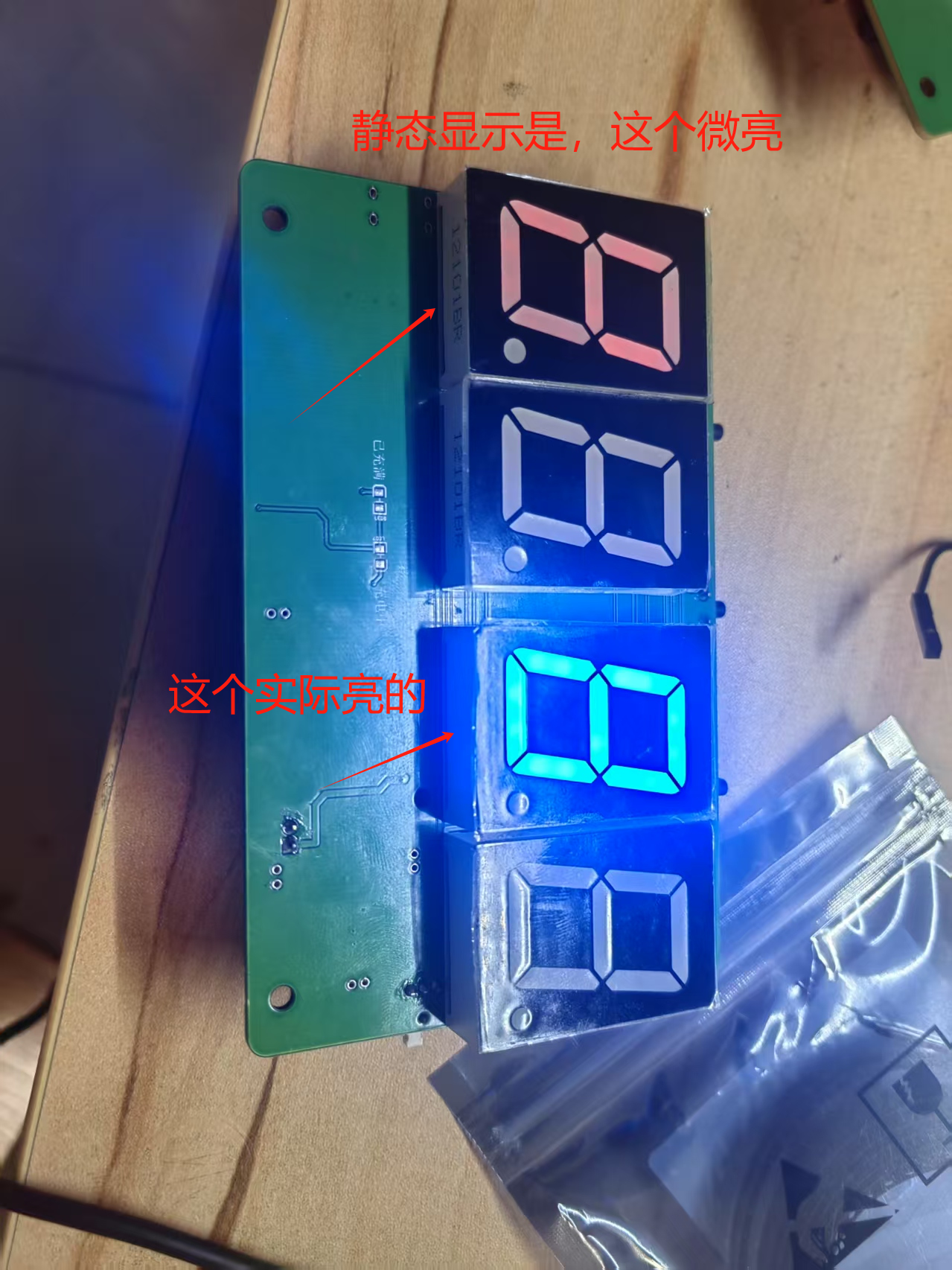

原理图和PCB图如下，帮忙看一下，问题出在哪里？动态显示时，有一个有影子，静态显示是，也有一个影子

国芯人***

在12英寸屏幕上使用STC8H驱动时，动态显示和静态显示均出现影子问题，这可能与驱动设置、电路布局或信号处理相关。以下是对问题的可能原因和解决方案的分析：

1. 驱动设置问题
   STC8H是一种常用驱动芯片，通常用于显示设备。如果驱动设置不当，可能导致动态显示不正常或显示偏差。
可能原因：驱动设置可能与屏幕尺寸不匹配，导致亮度或响应速度不正常。此外，驱动设置可能与信号线连接不正确，导致信号不稳定或偏移。
解决方案：
确保驱动设置与屏幕尺寸兼容，例如在驱动驱动器中，将驱动参数与屏幕尺寸（如12英寸）进行匹配。
检查信号线连接是否正确，确保驱动信号与信号线良好连接。
测试在驱动器中使用不同的驱动设置，观察动态显示的响应情况。

2. 电路布局问题
   难道是电路布局的问题吗？12英寸屏幕通常有详细的布局，可能与驱动器的布局不匹配。
可能原因：驱动器可能与电路布局不一致，导致信号线与驱动信号不匹配，进而影响显示效果。
解决方案：
确保驱动器与电路布局一致，即驱动器的引脚与电路布局中的对应引脚一致。
检查信号线是否与驱动器的引脚良好连接，确保信号线与驱动信号正确匹配。
如果电路布局复杂，可能需要重新设计电路或使用更先进的驱动芯片。

3. 信号处理问题
   信号处理可能也是一个潜在的原因。
可能原因：驱动芯片可能在信号处理时存在延迟或失真，导致动态显示出现偏差。
解决方案：
使用更高精度的驱动芯片，例如STC8H2，以提升信号处理的准确性。
在驱动器中使用高阻抗的信号源，以提高信号处理的稳定性。
确保信号处理后，动态显示的响应速度符合预期，避免出现偏移或不稳定性。

4. 驱动驱动器设置
   有时候，驱动驱动器的设置也可能导致显示问题。
可能原因：驱动驱动器可能与驱动设置不匹配，导致驱动信号无法正常传输。
解决方案：
确保驱动驱动器与驱动器的驱动参数兼容，例如在驱动驱动器中设置驱动参数与屏幕尺寸匹配。
如果驱动驱动器设置有问题，可能需要重新调整驱动参数。
如果驱动驱动器无法正常工作，可能需要更换驱动驱动器。

5. PCB布局的检查
   如果以上方法均无法解决问题，可能需要重新检查PCB布局。
可能原因：PCB布局可能与驱动器的布局不一致，导致信号线与驱动信号不匹配。
解决方案：
仔细检查PCB布局，确保信号线与驱动器的引脚完美匹配。
如果布局不一致，可能需要重新设计电路或使用更先进的PCB设计。
如果发现布局问题，可以使用PCB设计验证软件（如PCBDesignPlus）进行详细检查。

总结
动态显示和静态显示均出现影子问题，可能是驱动设置、电路布局或信号处理问题。建议从驱动设置开始，逐步检查电路布局和信号处理，确保驱动驱动器与电路布局一致，信号处理后信号传输稳定。如果问题仍未解决，可能需要更换驱动芯片或重新设计电路。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

根据您提到的问题，涉及STM驱动12寸数码管在PCB中的显示异常，具体表现为动态和静态显示时都有影子。以下是可能的原因分析和建议：

1. 驱动软件的问题
驱动软件的版本不兼容：如果驱动软件版本不匹配驱动库的版本，可能会导致显影器异常。
驱动软件的驱动参数设置错误：需要检查驱动软件的驱动参数，确保与STM驱动的参数一致。
驱动软件的驱动库不正确安装：驱动库可能需要特定的驱动软件库，如果安装错误或驱动库不在驱动软件中，也会导致驱动异常。

2. 驱动模块的问题
驱动模块损坏或未连接：驱动模块可能被损坏或未正确连接到驱动板，导致驱动异常。
驱动板的驱动软件有问题：驱动板是否正确安装了驱动软件？驱动软件的驱动参数是否正确设置？
驱动模块是否支持STM驱动：如果驱动模块无法支持STM驱动，或者驱动软件的驱动模块类型不匹配，也会导致驱动异常。

3. PCB中的问题
驱动区域未正确连接：驱动区域可能未正确连接到驱动板，导致驱动异常。
驱动板的布局问题：驱动板的布局是否正确？比如，驱动区域是否正确放置在驱动板上？
驱动板的驱动软件版本不正确：驱动板的驱动软件版本可能不在驱动软件中，导致驱动异常。
驱动板的驱动软件的驱动参数设置错误：驱动软件的驱动参数可能与驱动模块的驱动参数不兼容，导致驱动异常。

4. 驱动软件的驱动库检查
驱动库的正确性：需要检查驱动软件的驱动库，确认是否有与STM驱动对应的驱动库，并且驱动库的版本与驱动软件的版本一致。
驱动库的安装：如果驱动库未正确安装到驱动软件中，也会导致驱动异常。

5. 驱动软件的驱动参数设置
驱动参数是否正确：检查驱动软件的驱动参数，确保与STM驱动的参数一致，比如显示分辨率、刷新率、分辨率等。
驱动参数是否正确设置：驱动参数是否正确设置，可能导致显影器异常。

6. 驱动模块的驱动参数设置
驱动参数是否正确：检查驱动模块的驱动参数，确保与STM驱动的参数一致，比如显示分辨率、刷新率等。
驱动参数是否正确设置：驱动参数是否正确设置，可能导致显影器异常。

7. 驱动软件的驱动版本
驱动软件的版本正确：驱动软件的版本是否正确？如果驱动软件的版本不在驱动软件中，也会导致驱动异常。
驱动软件的驱动版本是否正确：如果驱动软件的驱动版本不正确，可能导致显影器异常。

8. 驱动软件的驱动库的检查
驱动库是否正确：检查驱动软件的驱动库，确认是否正确安装了与STM驱动对应的驱动库，并且驱动库的版本与驱动软件的版本一致。
驱动库的驱动参数是否正确：检查驱动库的驱动参数，确保与STM驱动的参数一致。

9. 驱动软件的驱动参数是否正确
驱动参数是否正确：检查驱动软件的驱动参数，确保与STM驱动的参数一致，比如显示分辨率、刷新率、分辨率等。
驱动参数是否正确设置：驱动参数是否正确设置，可能导致显影器异常。

10. 驱动软件的驱动参数是否正确
驱动参数是否正确：检查驱动软件的驱动参数，确保与STM驱动的参数一致，比如显示分辨率、刷新率等。
驱动参数是否正确设置：驱动参数是否正确设置，可能导致显影器异常。

总结
根据您的描述，可能的根本原因是驱动软件的正确性、驱动模块的正确连接以及驱动软件的驱动参数设置等问题。如果您能提供驱动软件的版本和驱动库的详细信息，我可以进一步分析。

如果您有其他问题，欢迎继续提问！

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

代码也上传看看

网***

PNP管基极缺上拉,基极回路漏电流引起微导通

网***

PNP管基极缺少上拉电阻,基极微弱的漏电流导致发射极较大的漏电

che***

你这个哪有静态显示模式啊，都要靠seg切换来显示不同数码管的。
软件上切换seg的时候先关显示，再切换，再开显示，效果不好中间可以再加点延时就可以了。

晓***

你原理图所用的数码管型号是FJ1210AH，应该是共阴极型号，然而你的驱动线路和实物来看是共阳极的数码管12101BR，另外，公共端一般用COMn表示，不用SEGn表示。以后画图应该严谨一些为好。
公共端驱动两级三极管反相器实际逻辑是同相缓冲器，后级输出PNP三极管基极缺上拉电阻，如果个别NPN存在漏电，则会造成PNP三极管不能彻底关断，从而造成该位的数码管整体出现微亮。

人在***

che*** 发表于 2025-5-18 08:08
你这个哪有静态显示模式啊，都要靠seg切换来显示不同数码管的。
软件上切换seg的时候先关显示，再切换，再 ...

谢谢，我试试

人在***

晓*** 发表于 2025-5-18 11:21
你原理图所用的数码管型号是FJ1210AH，应该是共阴极型号，然而你的驱动线路和实物来看是共阳极的数码管1210 ...

非常感谢提出宝贵意见
