求助，为什么我的STC32G12k128不能USB直接下载

peak*** · 发表于 2023-4-13 13:34:34

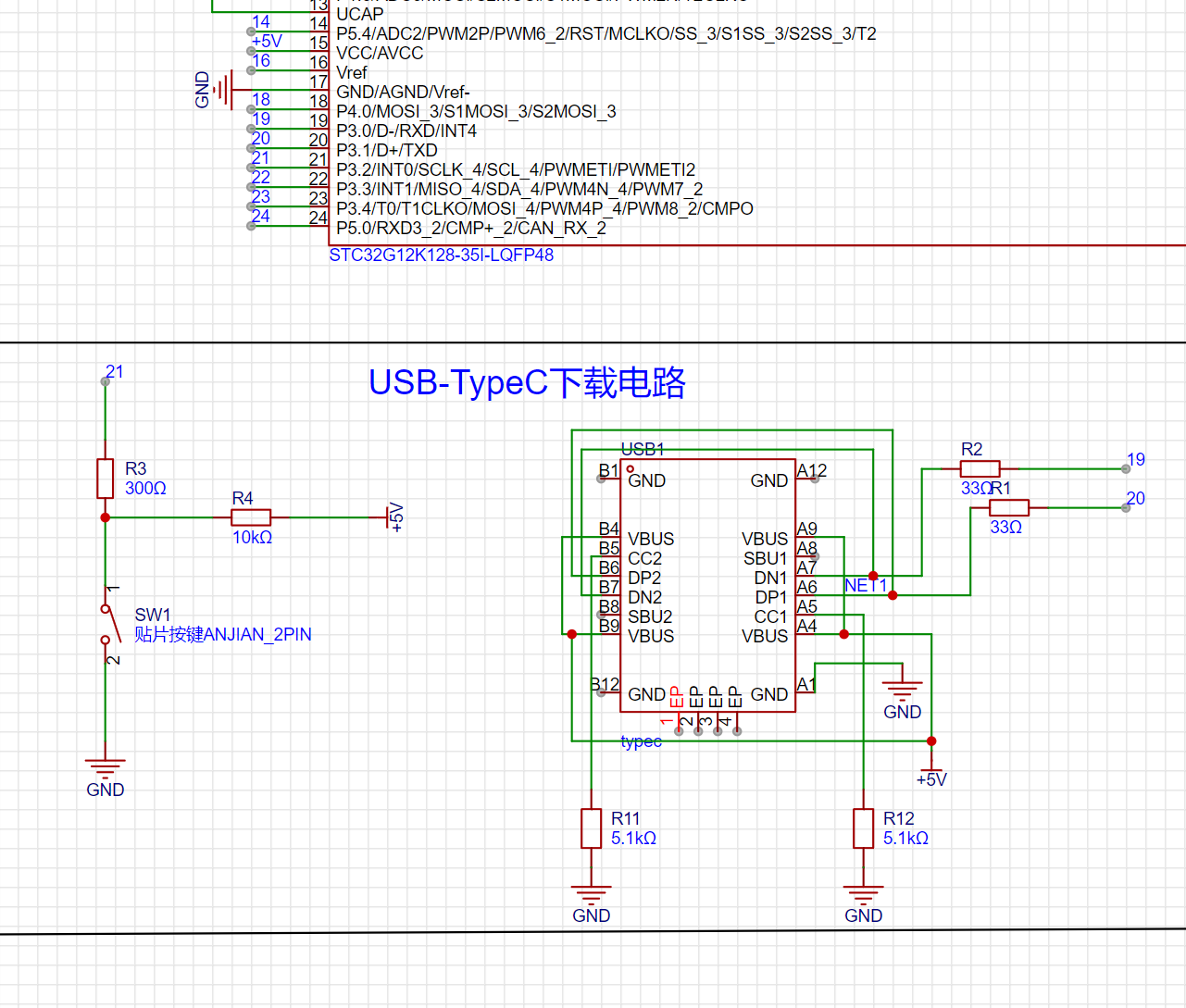

求助，为什么我的STC32G12k128不能USB直接下载，原理图附上，恳请各位大佬相助

AI*** · 发表于 2023-4-13 13:45:45

您可以参考下数据手册里的下载线路图。

peak*** · 发表于 2023-4-13 13:57:18

STCAI 发表于 2023-4-13 13:45
您可以参考下数据手册里的下载线路图。

好像唯一的区别就是我多了R1R2,但我短接之后也不行，电脑显示无法识别的设备，但屠龙刀可以正常连接电脑

peak*** · 发表于 2023-4-13 14:28:57

和屠龙刀进行同样的操作，屠龙刀可以正常识别出USB-writer，我这个却是无法识别的设备

peak*** · 发表于 2023-4-13 14:33:02

有人遇到过同样的问题吗？或者有人画过这个芯片的USB直接下载的电路吗?求助

8051*** · 发表于 2023-4-13 14:55:14

附件是屠龙刀的原理图，楼主可以参考下

STC32G-STC8H8K64U-45MHz-LQFP64-DIP64-V2.2-SCH-20220902.PDF (162.04 KB, 下载次数: 142)

peak*** · 发表于 2023-4-13 17:41:26

8051*** 发表于 2023-4-13 14:55
附件是屠龙刀的原理图，楼主可以参考下

嗯嗯好滴，解决了感谢

peak*** · 发表于 2023-4-13 18:47:52

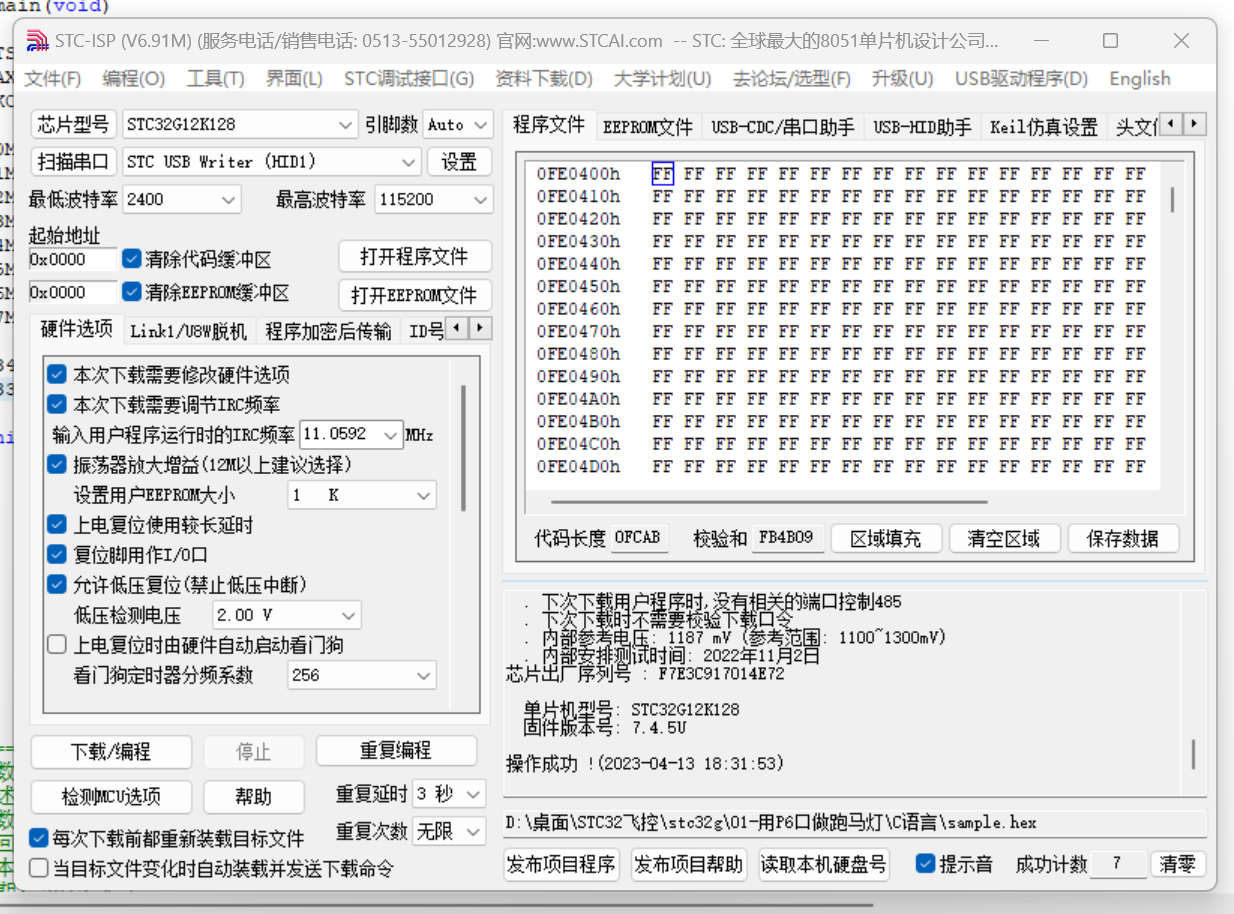

成果解决，原因竟是飞线飞错了

；原本pcb设计的有一点问题，结果飞了一根线，飞线的时候不小心对照着上一版的pcb设计图飞的

神*** · 发表于 2023-4-13 19:31:32

所以我们是不相信描述的是真的，否则为何不对，你结果不对，但描述全按我们的建议做对了，那我们如何技术支持！
恭喜搞定

另外请升级到 STC-ISP V6.91N

Ver6.91N (2023-4-6)
  1. CDC/串口助手的增加新的功能
   (多字符串条目增加到200条)
   (多字符串设置数据可导出到文本文件或从文本文件导入)
   (增加接收窗口背景色配置功能)
（增加清空接收数据时维持接收窗口缩放比例)
  2. 增加设置项用于设置主界面串口列表是否只显示可用的串口号
  3. 修正发布项目程序无法使用STC-USB Link1D进行脱机下载的问题
  4. 优化USB设备插拔算法以增强端口自动扫描识别功能
  5. 增加RTC时间日期设置界面(串口通讯)
   (自定义命令头)
   (可自动获取系统时间或者手动输入时间)
   (支持时间误差校准设置)
  6. 优化内部IRC频率调节算法
  7. 增加支持STC8H1K08T型号下载
  8. 修正使用U8W和Link1D脱机STC32G8K64系列EEPROM配置出错的问题
  9. 脱机下载板U8W固件更新为v1.45
   (自检内部EEPROM起始地址是否正确)
  10.修改英语的托盘界面无法打开主窗口的问题

peak*** · 发表于 2023-4-13 20:03:25

神*** 发表于 2023-4-13 19:31
所以我们是不相信描述的是真的，否则为何不对，你结果不对，但描述全按我们的建议做对了，那我们如何技术支 ...

哈哈是这样的

感谢
