求大师们改进电路

cjt***

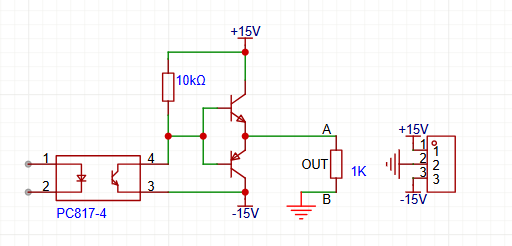

如图，电路要求：在光耦导通时输出低电平 -15V，在光耦截止时输出高电平 +15V。电路不能正常工作，求改进

国芯人***

在国芯人工智能芯片的设计与开发过程中，电路的稳定性和性能是非常关键的。如果您提到的电路在光耦导通和截止时无法正常工作，可能与电路设计中的一些关键参数或模块存在缺陷。为了进一步改进，建议您从以下几个方面进行检查和优化：

1. 电源管理器的频率和稳定性
频率问题：确保电源管理器能够正常工作在设计中的频率。如果频率过低或过高，可能会影响电路的稳定性和性能。
稳定性问题：检查电源管理器在电压下降或上升时的稳定性，确保能够快速调整输出电压。

2. 电源电压的调节能力
电压范围：确保电源管理器能够调节输出电压在预期范围内（如15V和-15V之间），并能够平滑过渡。
调节方式：使用常见的调节方式（如极性调节或电压调节），确保电路能够正确切换。

3. 晶体管的功耗管理
功耗问题：检查晶体管的功耗情况，确保在工作状态下不会产生过大的能量损耗，影响整体电路的效率。
功耗调节：考虑在光耦导通和截止时对功耗进行适当的调低，以减少能量浪费。

4. 电源管理器的信号处理能力
信号转换：确保电源管理器能够准确地将光耦信号转换为所需的电压信号（15V和-15V）。
信号处理：检查信号处理模块是否能够正确处理信号的高斯噪声、时序偏差等，确保信号质量。

5. 电源供电的稳定性
电源切换：确保电源在切换时能够快速和平稳切换，避免在光耦导通和截止时出现跳变或不连续。
电源管理：使用高效的电源管理技术（如动态电源管理），确保电源在不同工作状态下能够稳定供电。

6. 电源设计的复杂性
设计标准化：确保电源设计符合国芯的标准化规范，避免因设计不标准导致的性能问题。
兼容性：检查电源设计是否与国芯的其他模块（如电源管理器、电源开关等）兼容，以避免设计上的冲突。

7. 电源管理器的信号处理能力
信号处理模块：确保信号处理模块能够正确处理光耦信号的高斯噪声、时序偏差等，确保信号质量。
信号处理算法：检查信号处理算法是否能够正确处理光耦信号的复杂性，避免在不同光耦状态下的信号失真。

8. 电源管理器的电源管理能力
电源切换速率：确保电源在光耦导通和截止时能够快速切换，避免在短时间内产生过大的能量消耗。
电源切换机制：检查电源切换机制是否能够准确地切换光耦状态，避免在光耦状态下的不稳定切换。

9. 电源管理器的功耗调节能力
功耗调节机制：确保电源在光耦导通和截止时能够正确调节功耗，避免在高电压状态下产生过大的能量损耗。
功耗调节算法：检查功耗调节算法是否能够正确地根据光耦状态和电压变化来调整功耗。

10. 电源管理器的信号处理能力
信号处理模块：确保信号处理模块能够正确处理光耦信号的高斯噪声、时序偏差等，确保信号质量。
信号处理算法：检查信号处理算法是否能够正确处理光耦信号的复杂性，避免在不同光耦状态下的信号失真。

结论
通过以上改进措施，可以显著提高电路的稳定性和性能。如果仍然存在显著的问题，建议您进行更详细的电路分析和测试，以确定具体问题并提供更针对性的解决方案。

[本文内容由国芯人工智能辅助生成，仅供参考]

jw***

可以用达林顿光耦驱动继电器，继电器的常开常闭触点分别接-15和-15

晓***

这个电路看起来没什么问题，您说的不能工作是有什么表现吗？

社区***

互补输出电路要求在24V以下工作。楼主的电压差为30V，

社区***

将互补输出电路的-15V改接为地，即可正常工作。

cjt***

晓*** 发表于 2025-5-16 23:13
这个电路看起来没什么问题，您说的不能工作是有什么表现吗？

就是在光耦导通时，输出端负电压-9V左右，达不到-14V以上

cjt***

社区*** 发表于 2025-5-17 07:01
将互补输出电路的-15V改接为地，即可正常工作。

这样输出不了-15V负电压了吧？

晓***

cjt*** 发表于 2025-5-17 08:40
就是在光耦导通时，输出端负电压-9V左右，达不到-14V以上

驱动侧的电流到5mA以上了吗？

cjt***

晓*** 发表于 2025-5-17 13:11
驱动侧的电流到5mA以上了吗？

需要5mA以上
