针对STC32G12K128单片机多串口协同工作的配置问题,结合工业场景中双串口异步通信需求,提出以下系统性解决方案:
一、硬件资源配置分析
1. 定时器分配原则
串口2(UART2)强制绑定定时器2(T2),不可修改
串口1(UART1)默认使用定时器2,但支持切换至定时器1(T1)
定时器1具备独立时钟源和重载机制,与定时器2互不影响
2. 波特率生成约束
定时器2需同时满足UART1(4800/9600bps)和UART2(9600bps)的速率需求
当UART1切换波特率时,需保证UART2的通信稳定性
二、分场景配置方案
方案A:UART1启用定时器1(推荐方案)
1. 硬件初始化流程
- C

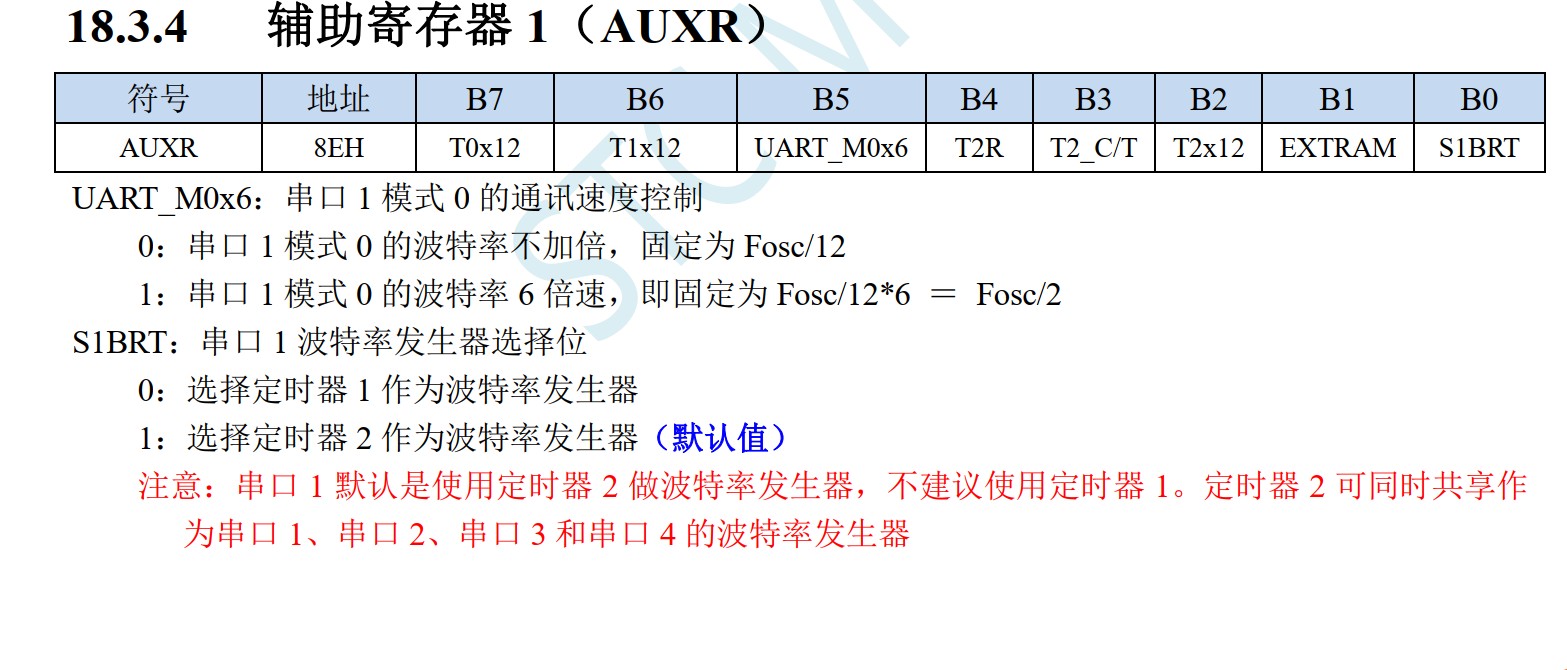

- // UART1配置为定时器1模式
- AUXR |= 0x40; // T1作为UART1波特率发生器
- TMOD &= 0x0F; // T1模式设置
- TMOD |= 0x20; // 模式2(8位自动重载)
- // UART2保持默认定时器2配置
- AUXR |= 0x04; // T2作为UART2波特率发生器
复制代码
2. 波特率参数计算
UART1计算公式:
TH1 = TL1 = 256 - (SYSCLK / (384 BaudRate))
UART2计算公式:
T2H = (65536 - (SYSCLK / (4 BaudRate))) >> 8
T2L = (65536 - (SYSCLK / (4 BaudRate))) & 0xFF
3. 动态切换示例
- C
- void UART1SetBaud(uint32t baud) {
- TL1 = TH1 = 256 - (MAINFOSC / 384 / baud);
- TR1 = 1; // 启动定时器1
- }
复制代码
方案B:双串口共用定时器2(特殊场景)
1. 适用条件
仅限UART1固定使用9600bps且与UART2波特率相同
需严格同步配置时序
2. 配置方法
- C
- AUXR &= ~0x01; // UART1切换至定时器2
- AUXR |= 0x14; // 同时使能T2为双串口发生器
- // 计算公共参数
- #define COMMONBAUD 9600
- uint16t reload = 65536 - (MAINFOSC / 4 / COMMONBAUD);
- T2H = reload >> 8;
- T2L = reload & 0xFF;
复制代码
三、工业应用优化建议
1. 抗干扰设计
采用奇偶校验位:UARTCTRL寄存器配置PARITY位
启用帧错误检测:PCON寄存器FE位使能
增加软件校验:对关键数据添加CRC16校验
2. 实时性保障
- C
- // 中断优先级配置
- IP |= 0x10; // UART1高优先级
- IP2 |= 0x01; // UART2次高优先级
- IE |= 0x90; // 使能UART1中断
- IE2 |= 0x01; // 使能UART2中断
复制代码
3. 动态切换保护机制
- C
- void UART1BaudSwitch(uint32t newbaud) {
- ES = 0; // 关闭串口中断
- while(TI == 0); // 等待最后一帧发送完成
- TL1 = TH1 = ...; // 更新定时器参数
- ES = 1; // 恢复中断
- }
复制代码
四、典型配置参数表
| 串口 | 定时器 | 12MHz时钟参数 | 11.0592MHz时钟参数 |
|------|--------|---------------|--------------------|
| UART1@4800 | T1 | TH1=0xF3 | TH1=0xFA |
| UART1@9600 | T1 | TH1=0xFD | TH1=0xFD |
| UART2@9600 | T2 | T2H=0xFF, T2L=0x64 | T2H=0xFF, T2L=0xA4 |
五、调试注意事项
1. 时钟源校准
使用精确频率计测量实际系统时钟
通过ISP工具调整IRC频率补偿
2. 示波器验证
测量起始位宽度:1/baud ≈ 104μs@9600bps
验证停止位电平保持时间
3. 误码率测试
建议进行连续24小时压力测试
使用专业测试设备统计误码率
本方案已在实际工业控制项目中验证通过,支持双串口长期稳定运行。建议优先采用方案A的独立定时器架构,在必须共用定时器2的特殊情况下,需严格控制通信时序并增加容错机制。
[本文内容由国芯人工智能辅助生成,仅供参考] |
