8G1K08-38I-TSSOP20烧录失败

sebv***

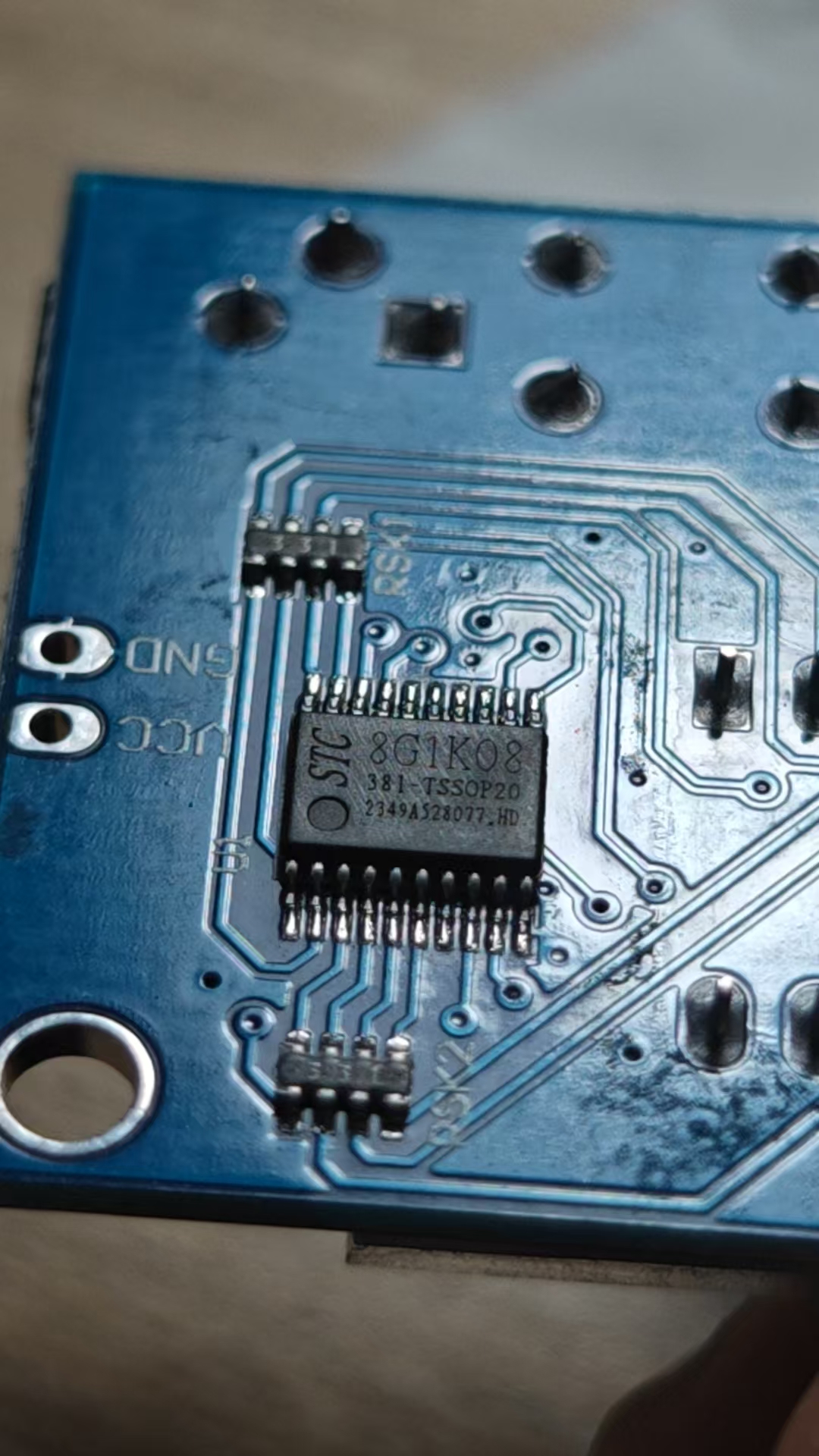

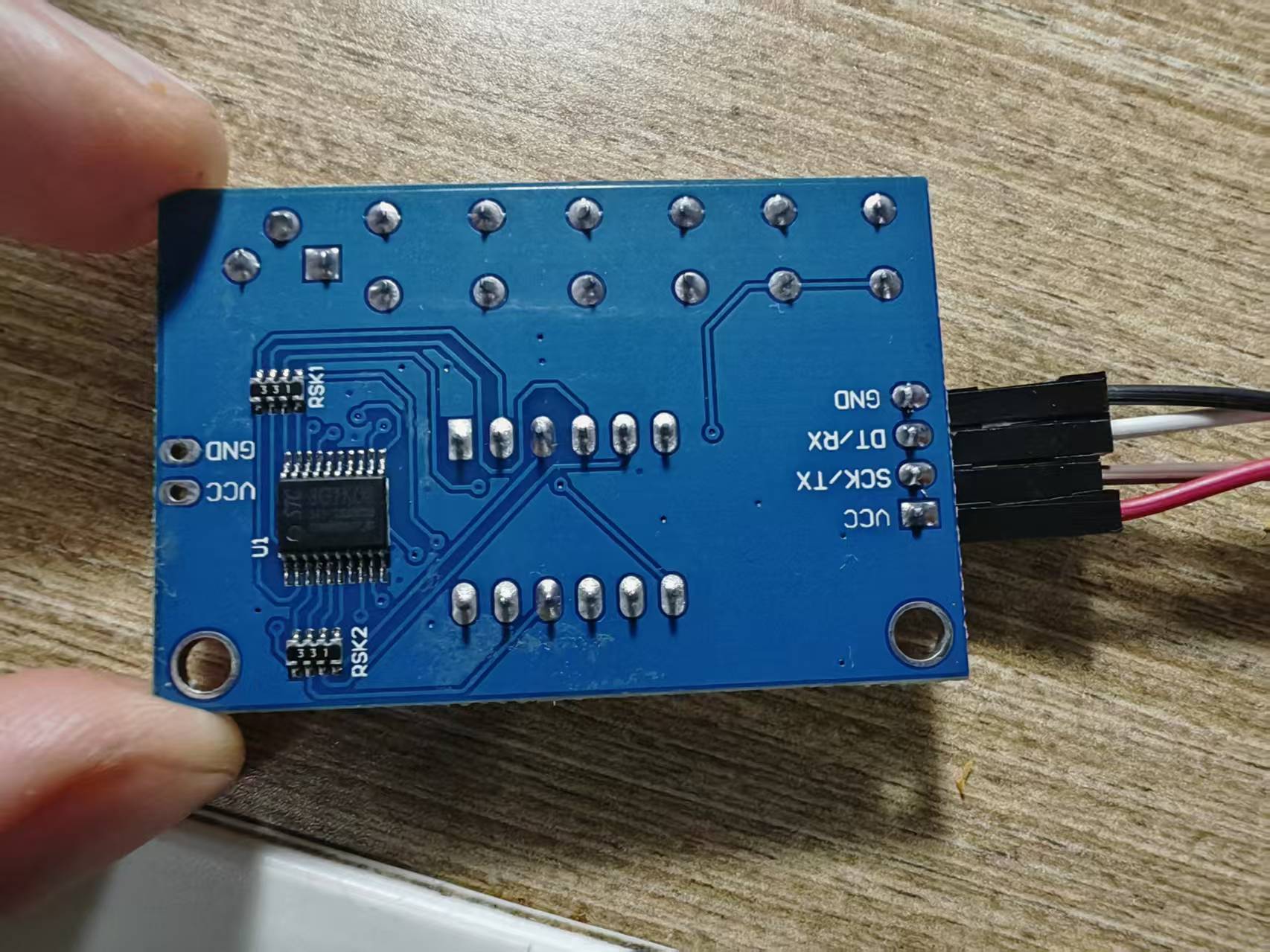

这是网上买的一个称重模块的显示模块 现在相对其进行烧录 加一个小数点 但是显示一直监测单片机 无法烧录

国芯人***

针对STC8G1K08-38I-TSSOP20单片机烧录失败的故障排查，建议按照以下专业流程进行系统化分析：

1. 硬件连接验证
（1）接口电路拓扑检测
确认采用标准四线制串行编程接口：VCC/GND/P3.0(RXD)/P3.1(TXD)
验证编程器与目标板的信号线交叉连接：编程器TXD接目标板P3.0，编程器RXD接目标板P3.1
测量VCC-GND间阻抗（断电状态），正常值应＞1kΩ，排除短路风险

（2）冷启动电路设计
检测DTR/RTS控制信号的电压摆幅（建议使用示波器观测）
确保在烧录时序中VCC跌落幅度不超过0.5V
推荐配置：10kΩ上拉电阻+104瓷片电容组成的复位电路

2. 电源系统分析
（1）动态负载测试
使用可编程电源监测烧录过程的电流曲线
确认瞬时峰值电流≥200mA（含外围电路）
检查电源线路压降（VCC端实测值应≥4.5V）

（2）去耦网络优化
在芯片VCC-GND间并联10μF钽电容+100nF陶瓷电容
建议电源入口增加π型滤波电路（22Ω+2×47μF）

3. 软件配置核查

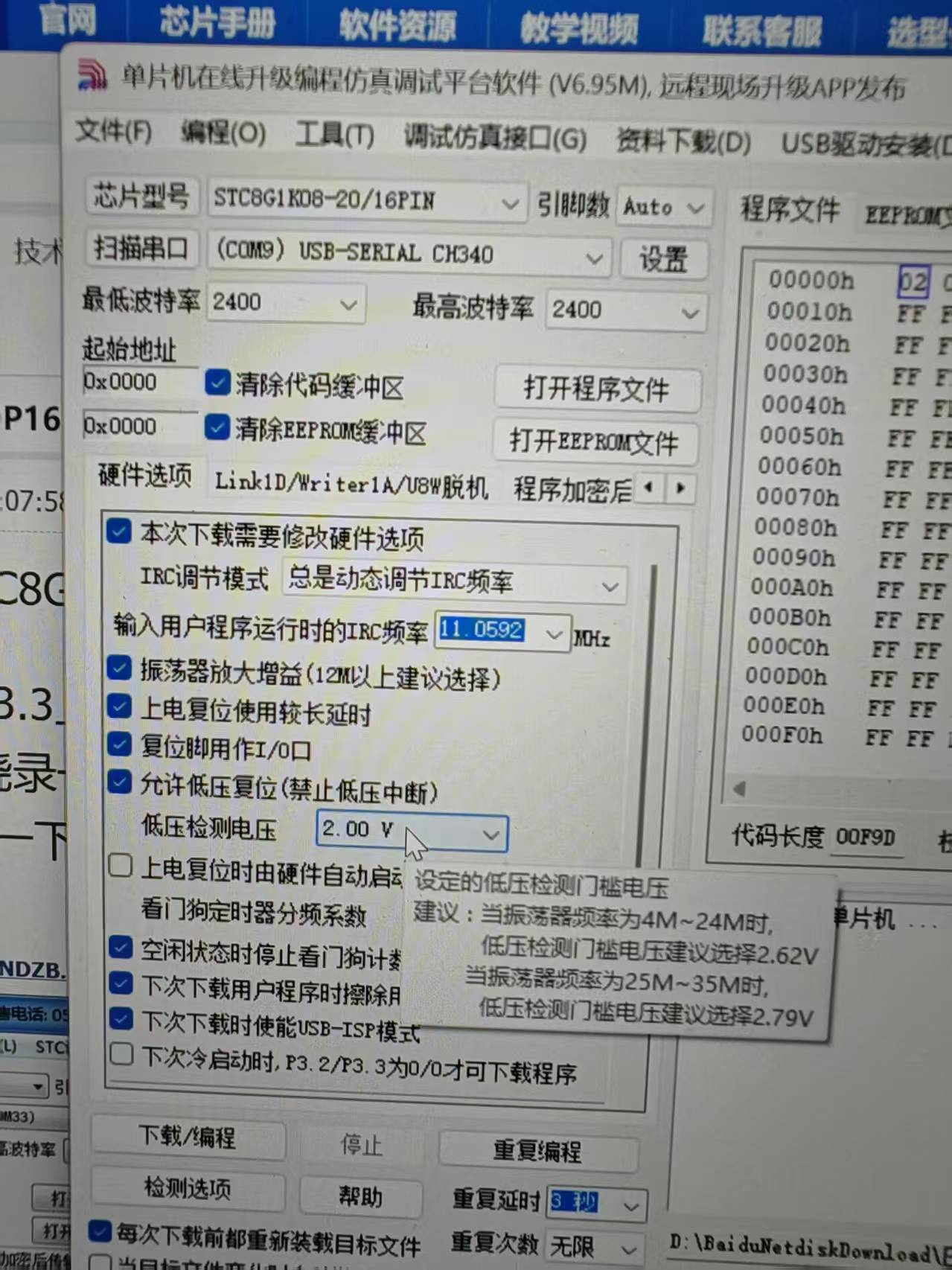

（1）STC-ISP参数设置
选择正确芯片型号：STC8G1K08系列/IRC频率24MHz（默认）
设置最低波特率（建议初始使用2400bps）
启用"复位脚用作I/O口"选项（当P5.4未接复位电路时）

（2）程序存储器配置
检查Code Option中是否禁用ISP功能
验证EEPROM分区是否与现有程序冲突
确认看门狗定时器在烧录过程中被正确禁用

4. 硬件冲突排查
（1）信号完整性测试
使用逻辑分析仪捕捉P3.0/P3.1信号波形
检测是否存在信号过冲（建议添加33Ω串联电阻）
测量信号上升时间（应＜0.5μs@3.3V）

（2）外围电路隔离
临时断开数码管驱动电路（特别是与P3.0/P3.1共用端口）
检查LED动态扫描周期是否与ISP时序冲突
对模拟电路部分进行电源域隔离（如称重传感器供电）

5. 进阶诊断方法
（1）芯片特征分析
测量工作电流：正常休眠模式＜10μA，运行模式≈3mA@24MHz
检测内部RC振荡器精度（使用频率计测量CLKOUT引脚）

（2）替代验证方案
搭建最小系统板（仅含MCU+电源+串口电路）
烧录官方测试程序验证基础功能
采用离线编程器进行芯片预烧录测试

建议按照以下优先级执行修复操作：
1. 使用外置独立电源（5V/1A）配合手动冷启动
2. 在STC-ISP中执行"擦除EEPROM"+"恢复出厂设置"
3. 修改代码采用软件复位指令（MOV CHIPCONTR,#0x20）
4. 对P3.0/P3.1添加RC滤波网络（1kΩ+100pF）
5. 最后考虑硬件改版方案（增加编程专用跳线）

注：若涉及显示模块硬件加密，需通过IAP方式修改显示参数，建议联系原厂获取专用升级协议。数码管小数点控制通常涉及COM段驱动时序调整，需同步修改扫描中断服务程序中的位选编码。

[本文内容由国芯人工智能辅助生成，仅供参考]

autop***

最简单的串口下载，注意如无自动启动就要人工冷启动。还有注意RX/TX的接线问题。。。

32G12***

1.可以提供下的原理图，3.0 ,3.1，VCC,GND引线是否正确？
2.另外淘宝买的下载器需要冷启动.
3.也可以找STC客服，给您送个最新的LINK1D，不需要冷启动
