针对您在使用STC8G1K08调试过程中遇到的问题，结合提供的原理图和调试现象，现从硬件连接、代码逻辑和调试配置三个方面进行系统性分析并提供解决方案：

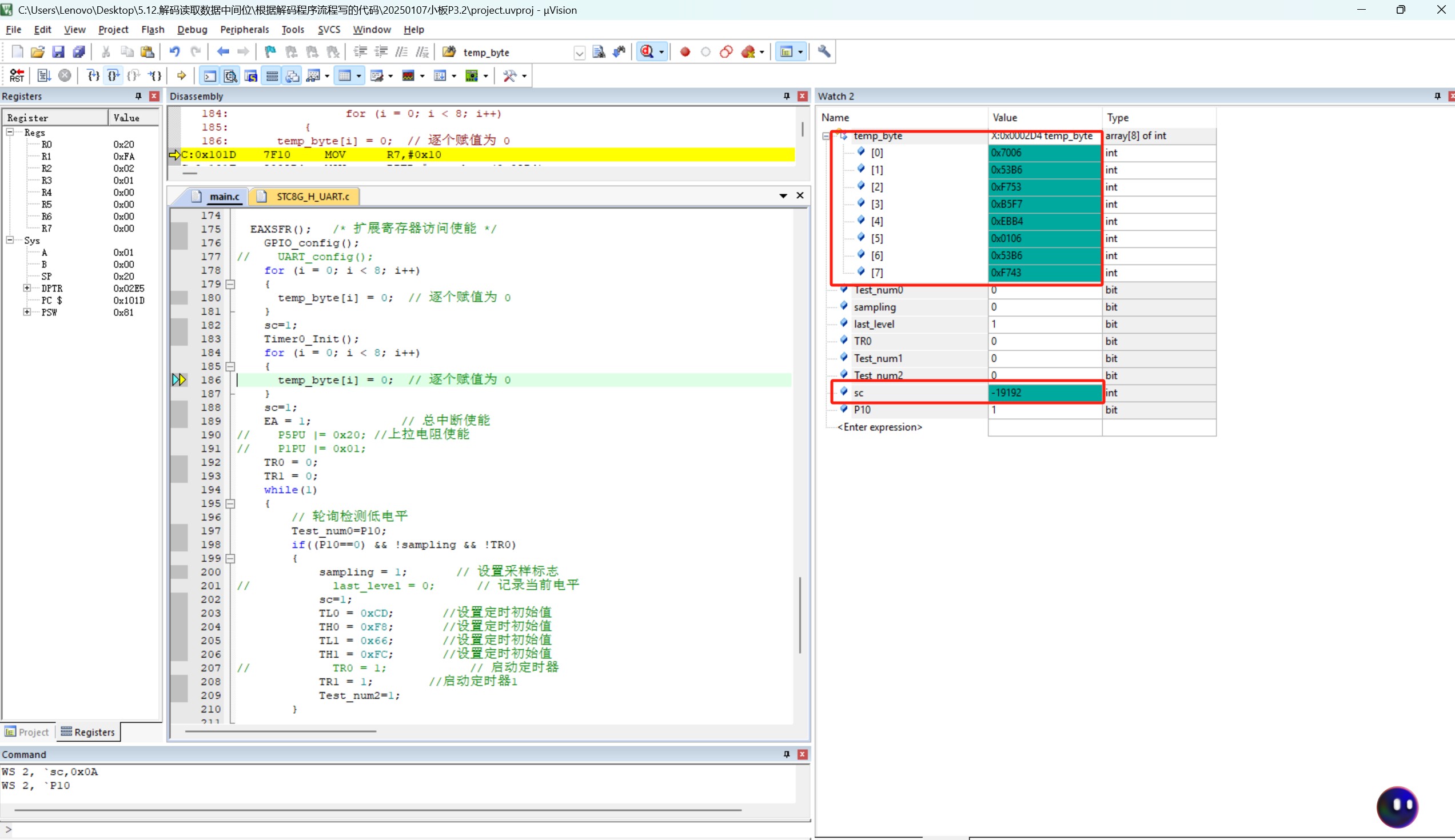

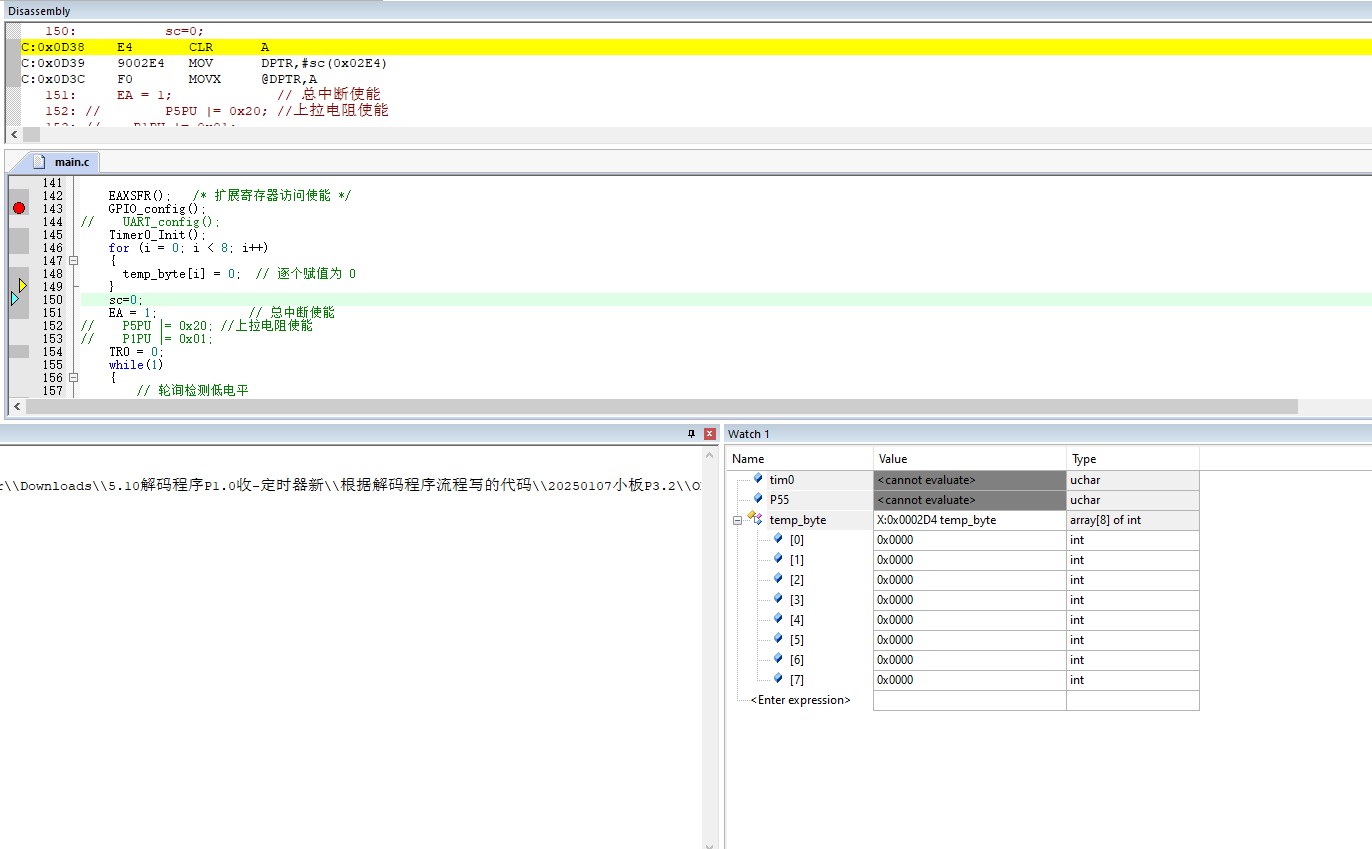

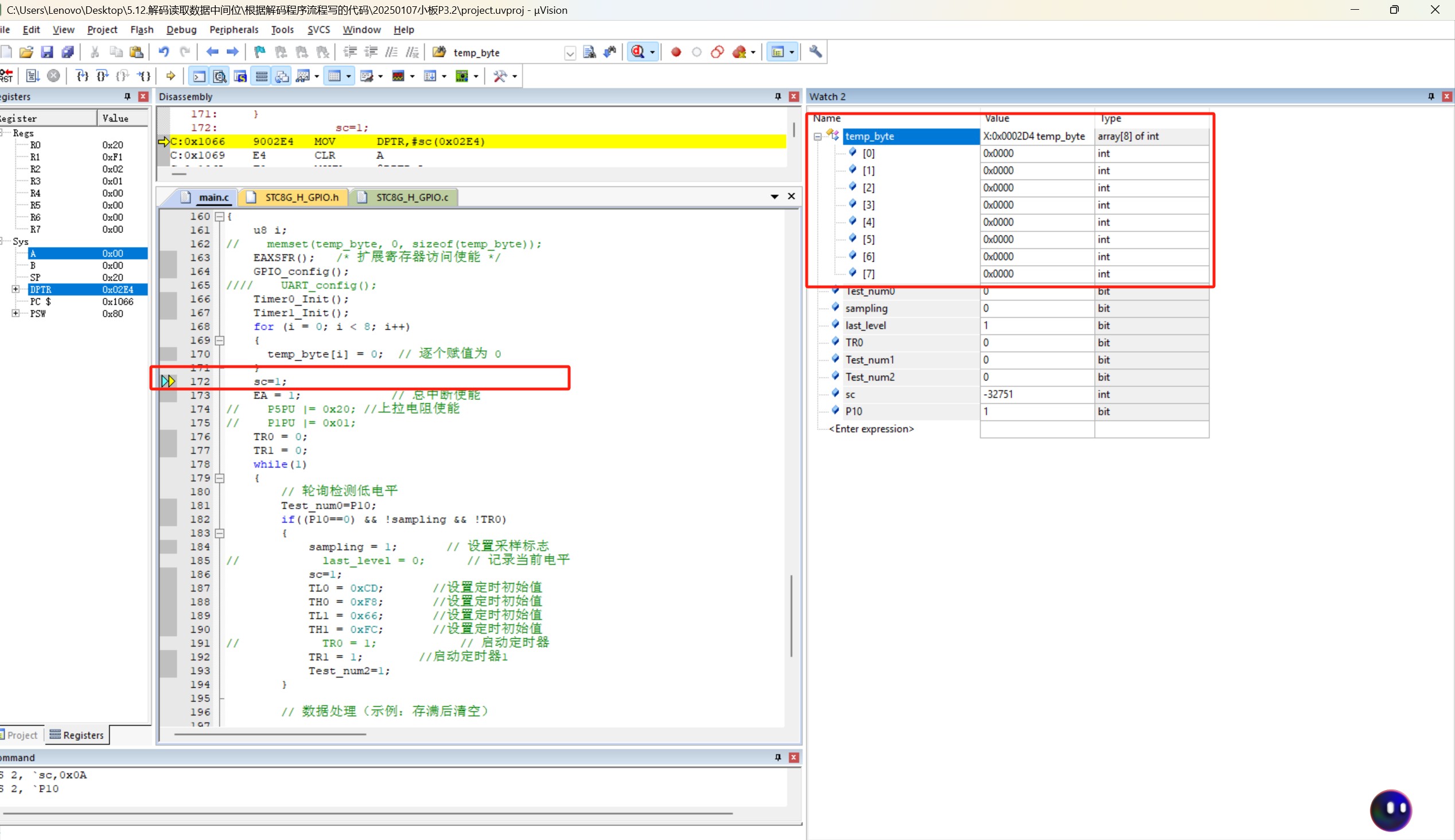

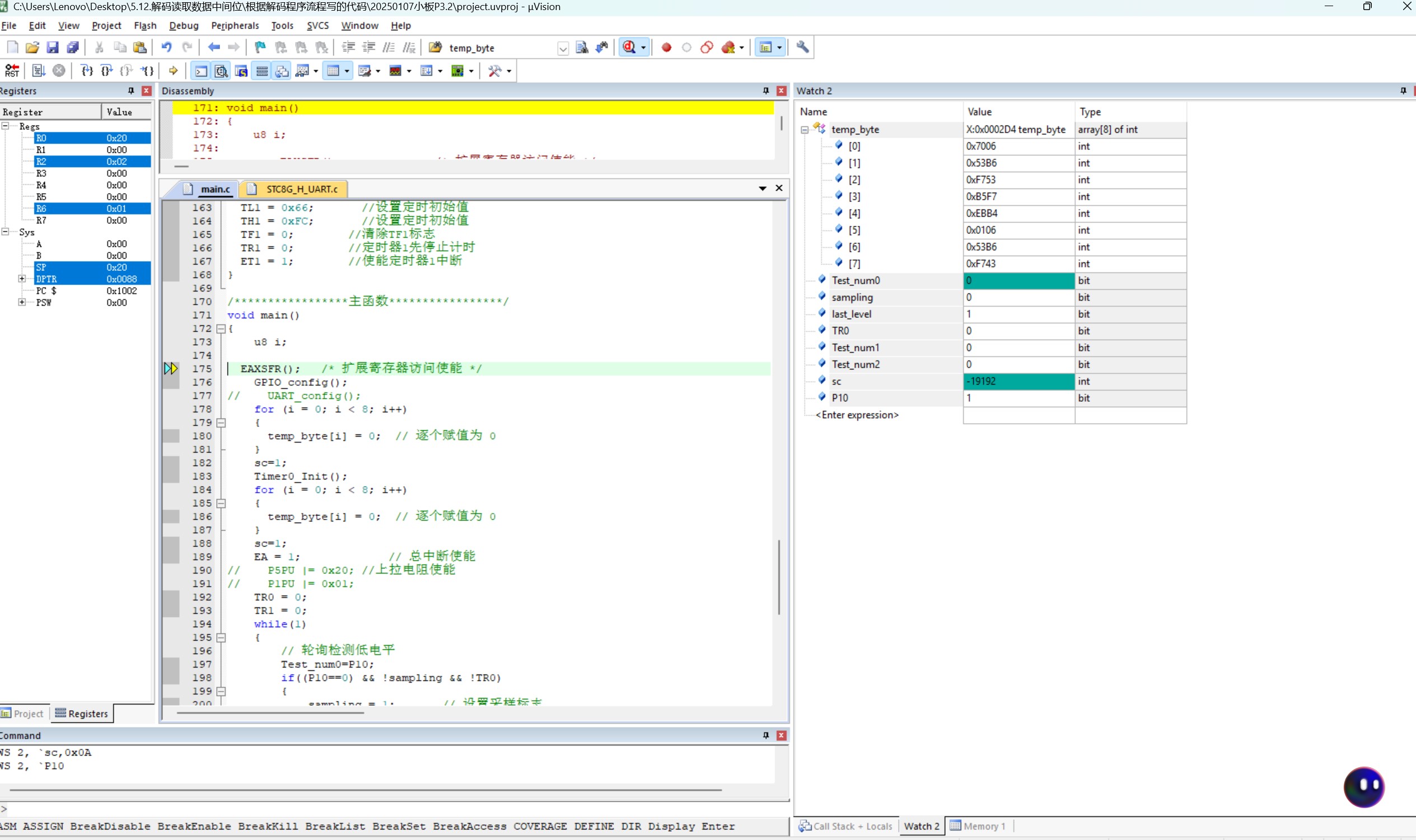

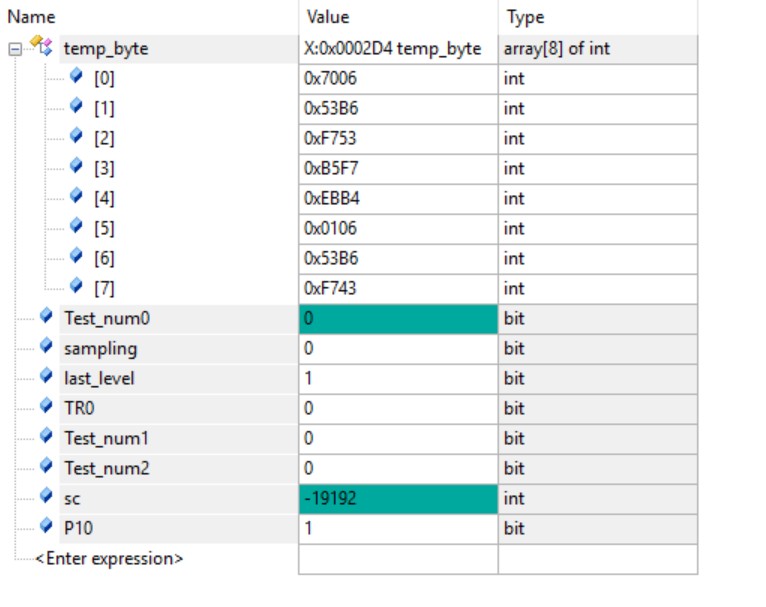

问题一：变量未显示初始化值
1. 电源配置隐患

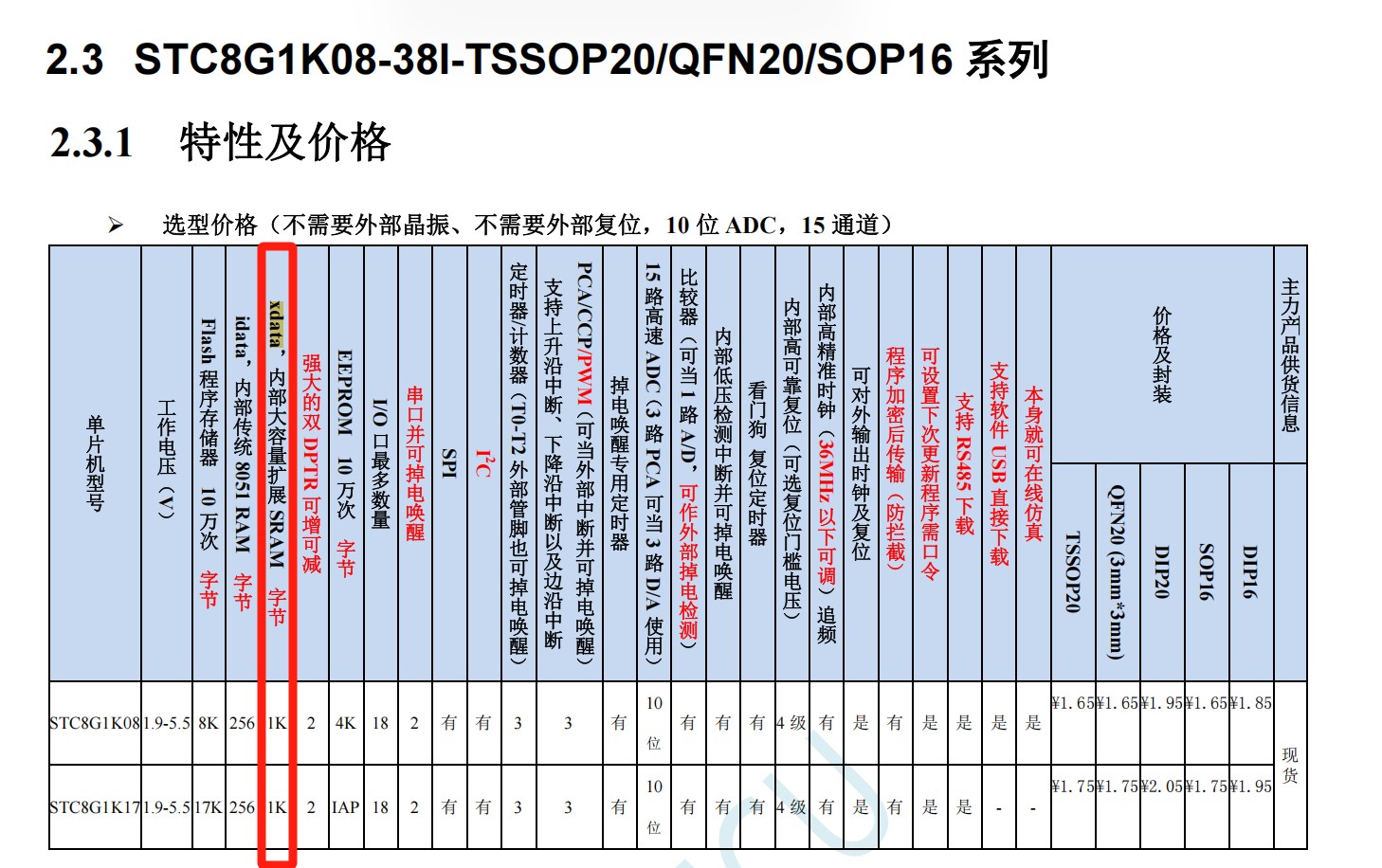

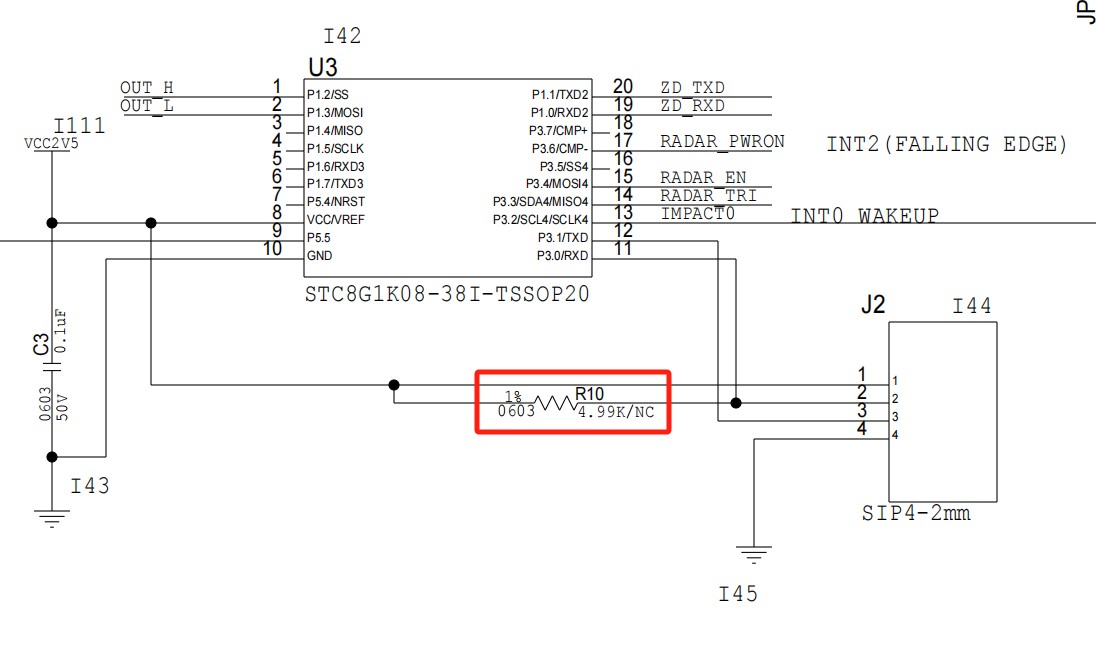

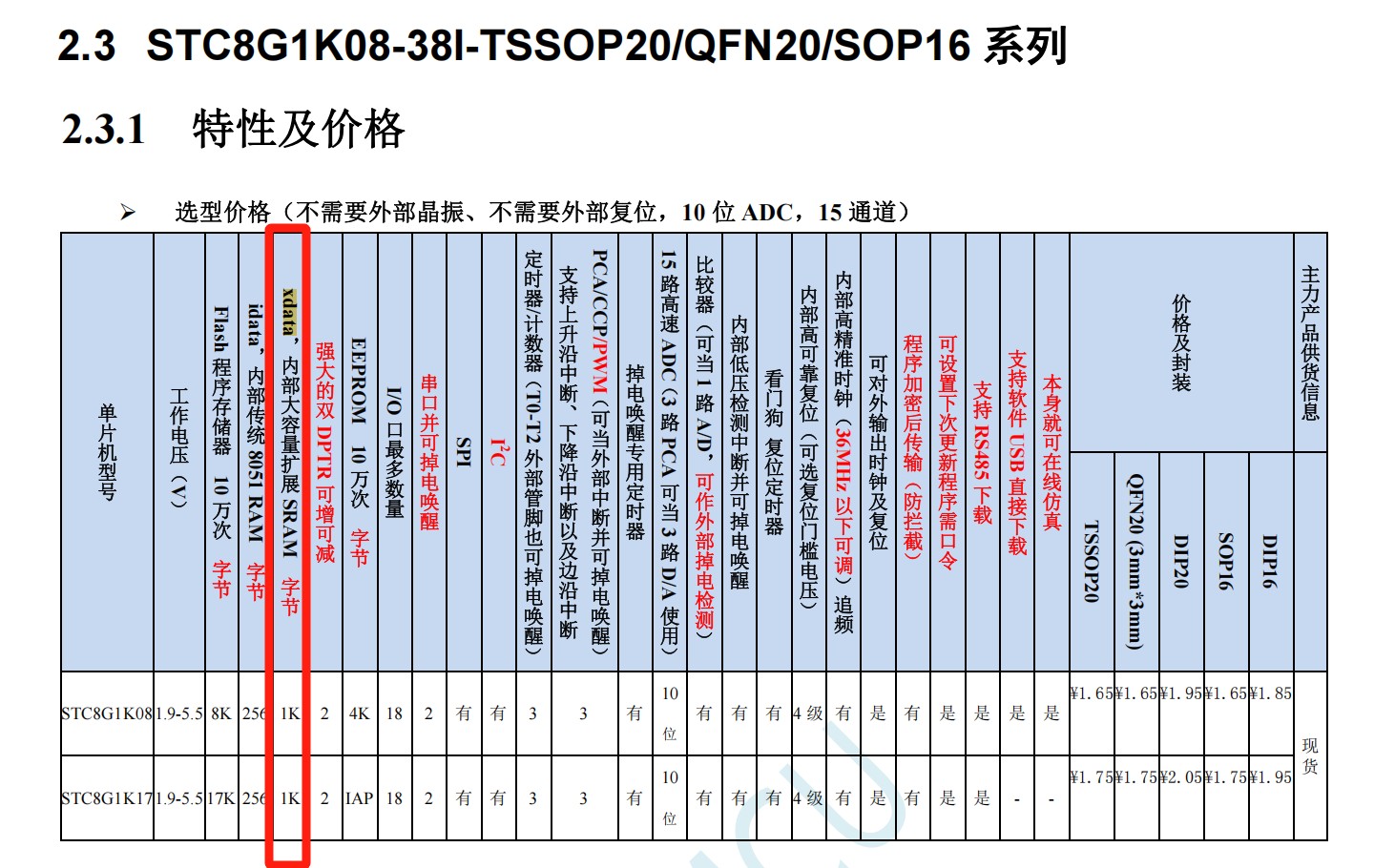

现象关联性：尽管您提到通过R10分压后测得2.5V电压，但STC8G系列芯片正常工作要求电压范围为2.4V-5.5V（典型值为3.3V-5V）。若实际供电电压接近下限，可能引发以下问题：
芯片内核电压不稳定，导致SRAM初始化异常
调试器与芯片通信时序紊乱，影响初始内存状态同步
建议验证：
直接测量芯片VCC引脚电压（非分压点），确认是否≥2.7V

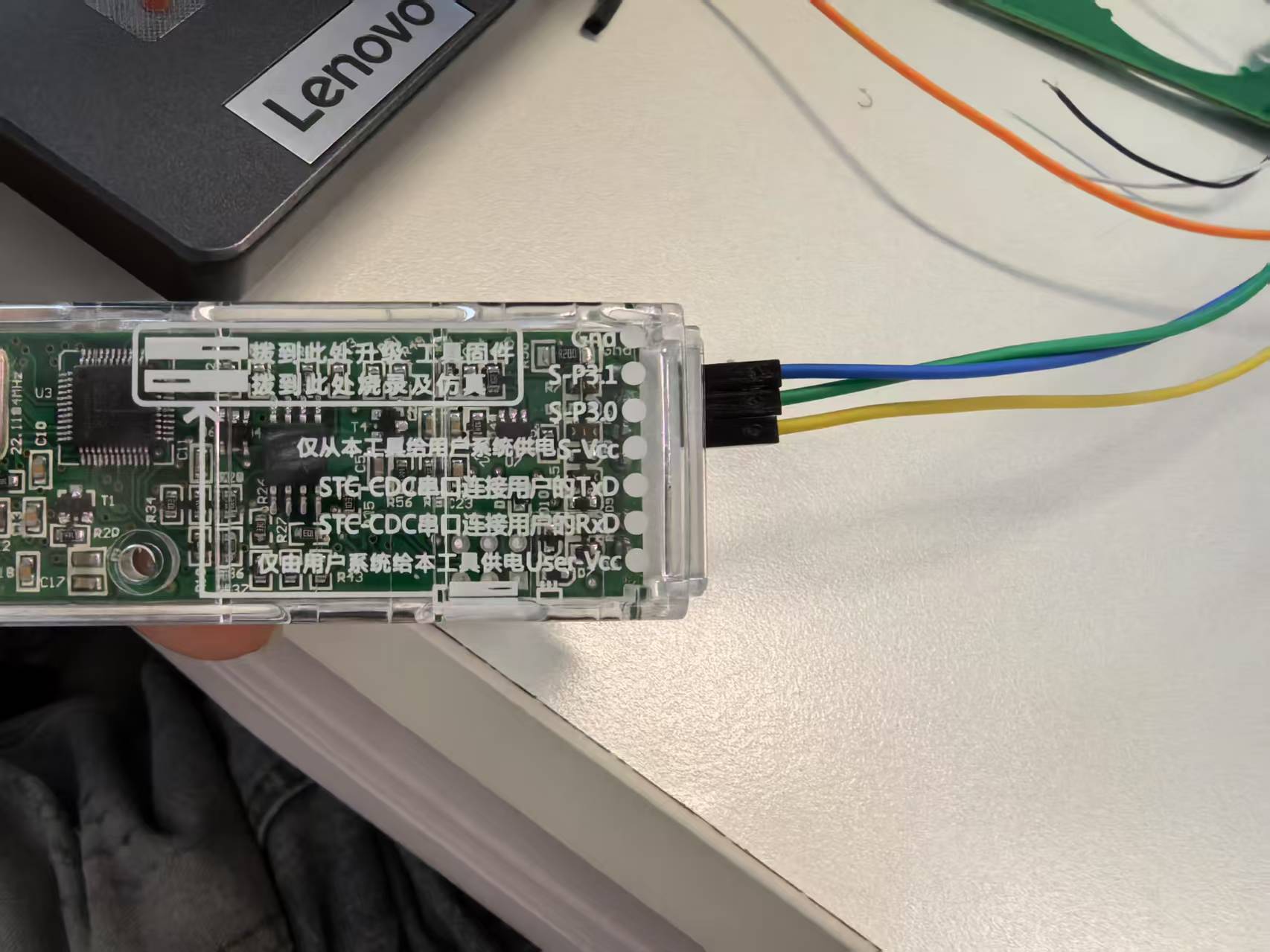

临时短接S-VCC与目标板VCC，观察变量初始化是否正常
2. 变量初始化机制
代码层验证：

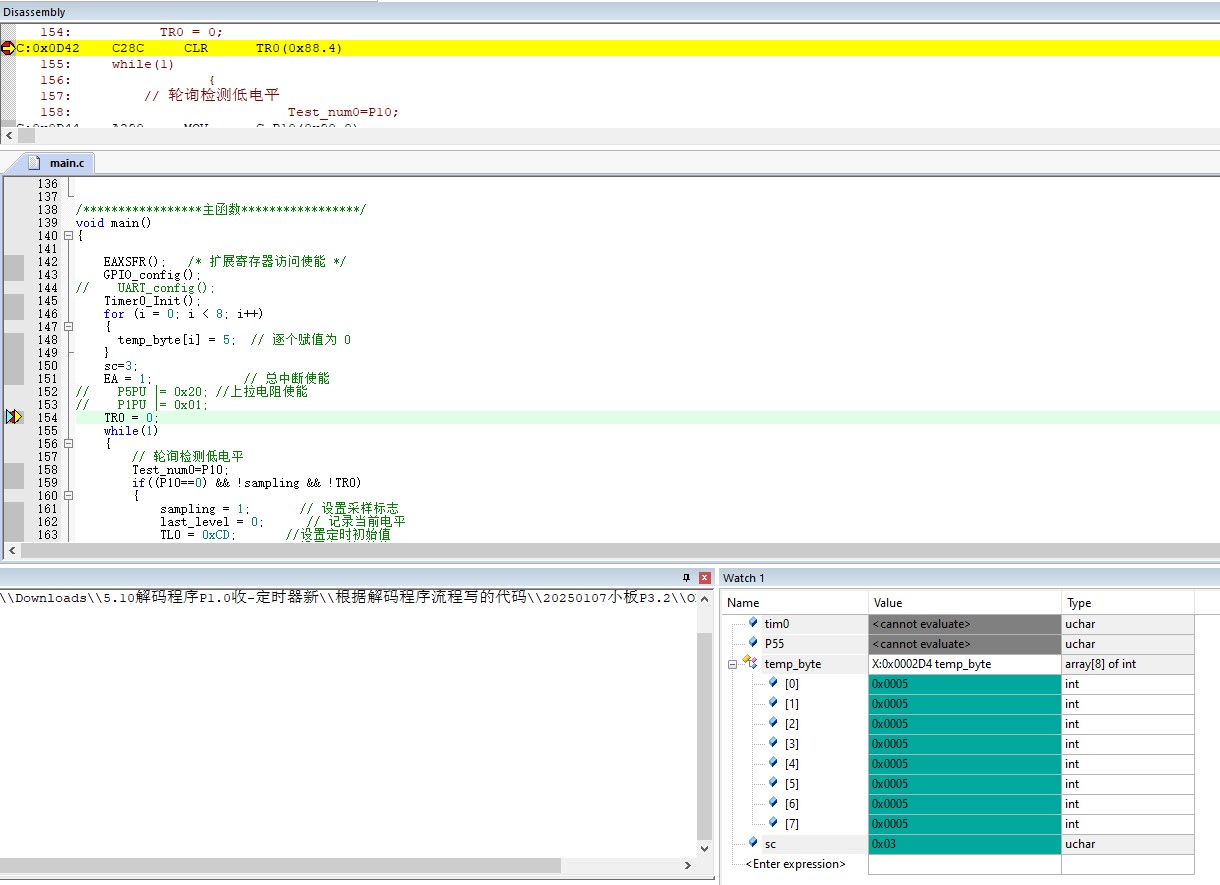

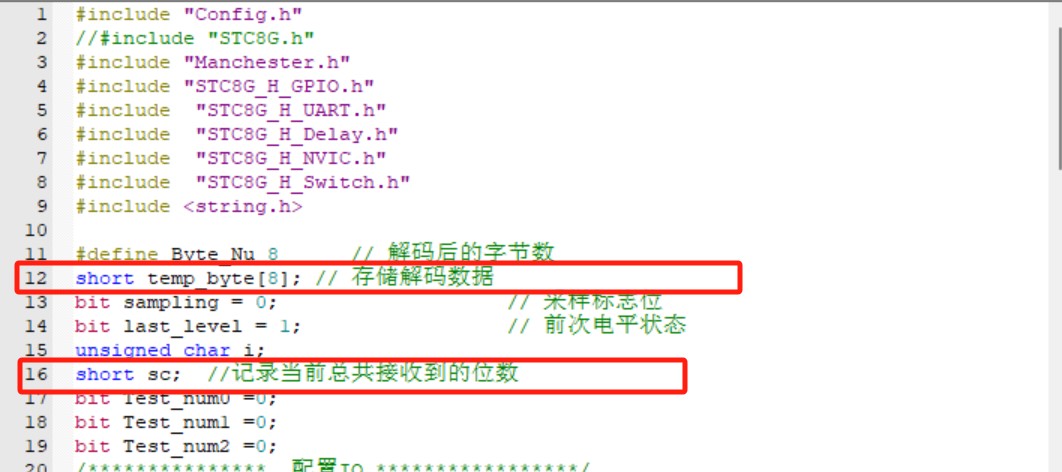

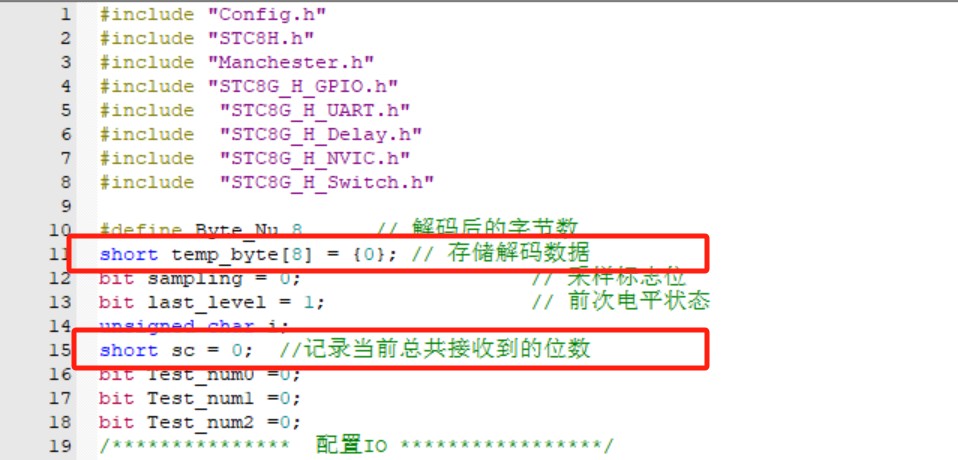

检查全局变量是否通过data或xdata修饰符明确定义存储区域
- c
- volatile uint8t tempbyte[8] @ 0x30; // 强制指定data区地址
- volatile uint8t sc @ 0x40;
确认初始化代码是否在main()之前执行（检查STARTUP.A51文件）
添加硬件复位后的内存清零代码：
- c
- void main() {
- #ifdef DEBUG
- memset(tempbyte, 0, sizeof(tempbyte)); // 强制初始化
- sc = 0;
- #endif
- // ...后续代码
- }

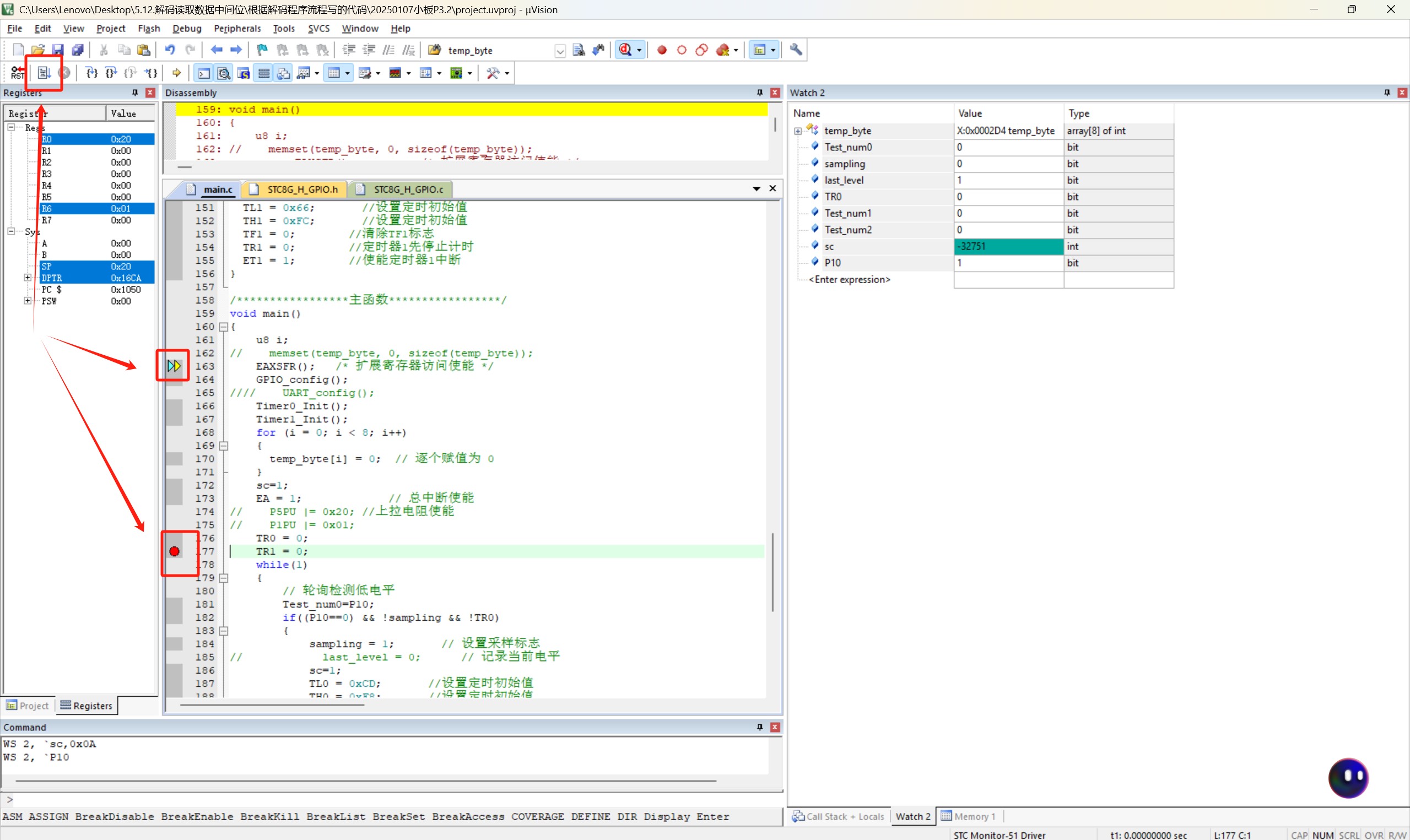

3. 调试器配置优化
关键设置检查：
在Keil工程Options → Debug标签下：
确认"Load Application at Startup"已勾选
设置"Initialization File"指向正确的RAM初始化脚本
修改调试初始化脚本（.ini文件）：
- SIGNAL void OnReset (void) {
- WDWORD(0x40004000, 0x00000000); // 清除调试状态寄存器
- runPC(reset);
- }

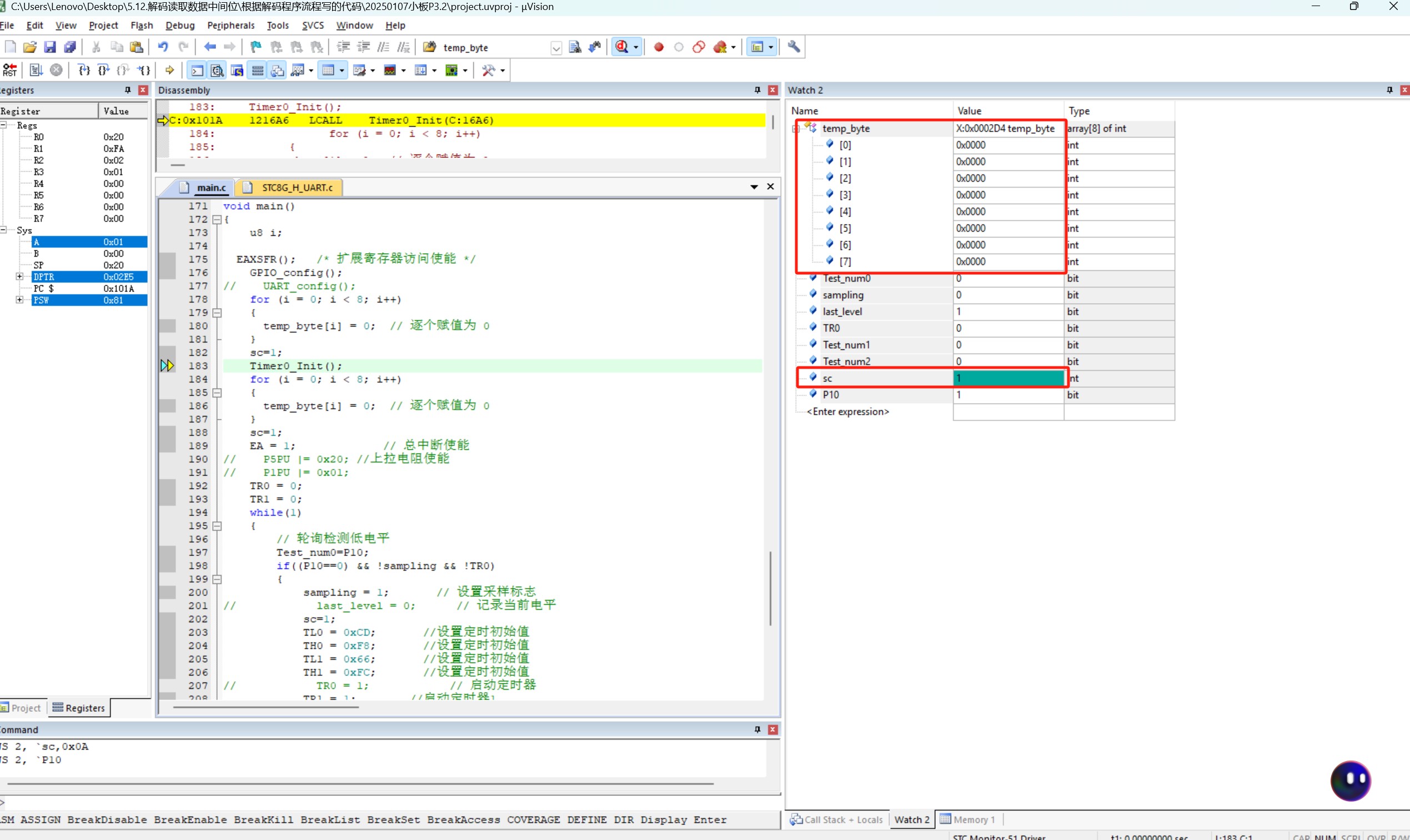

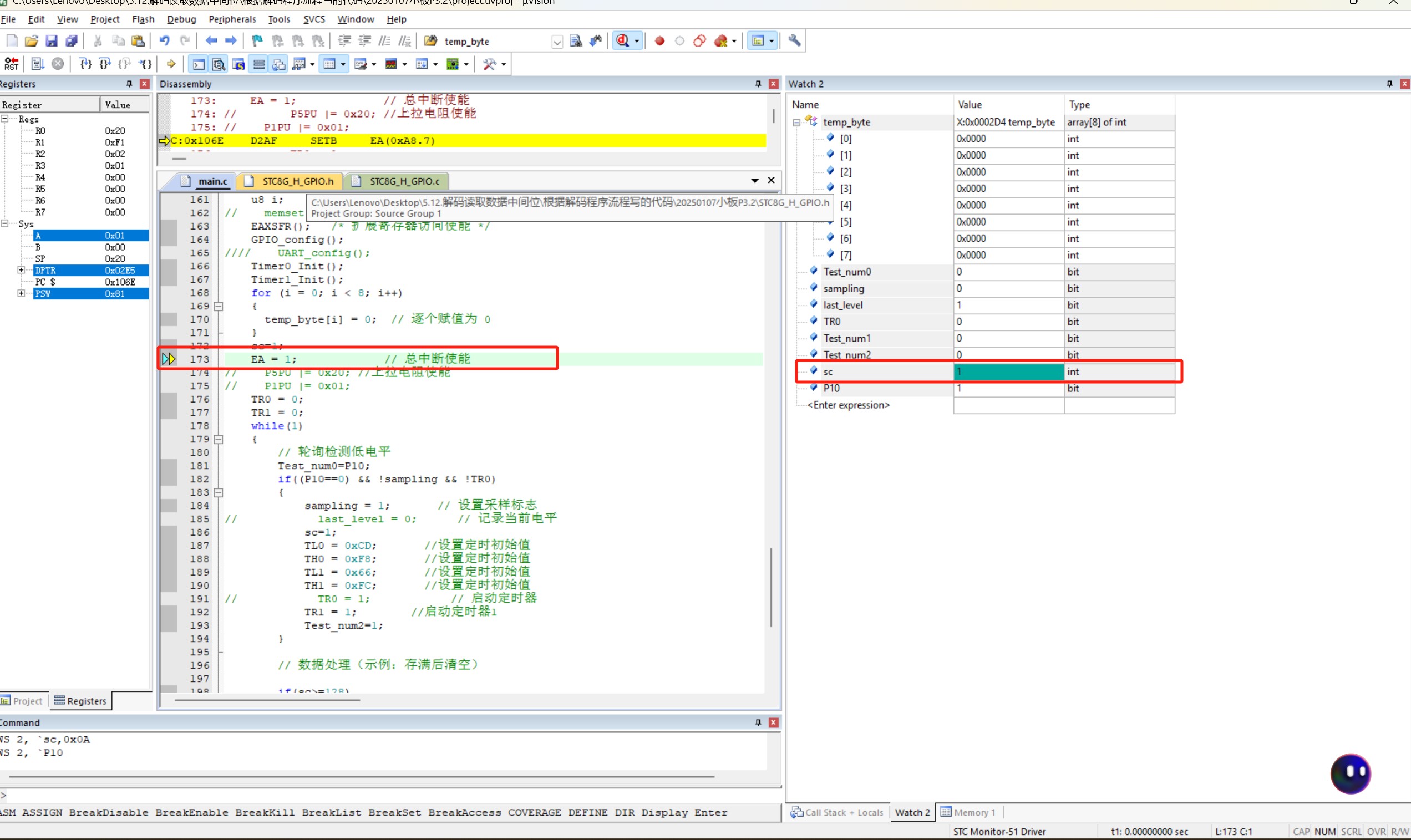

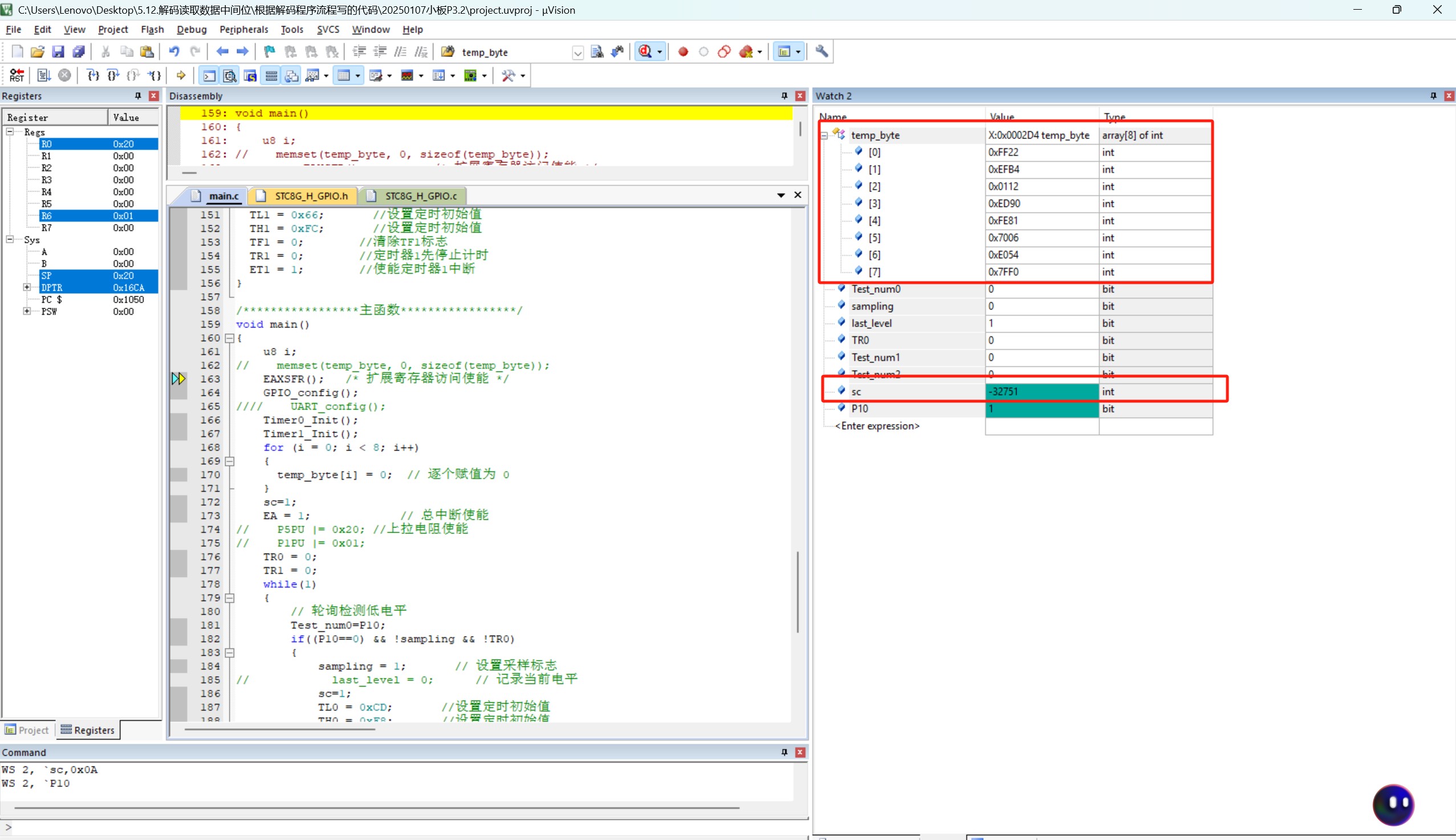

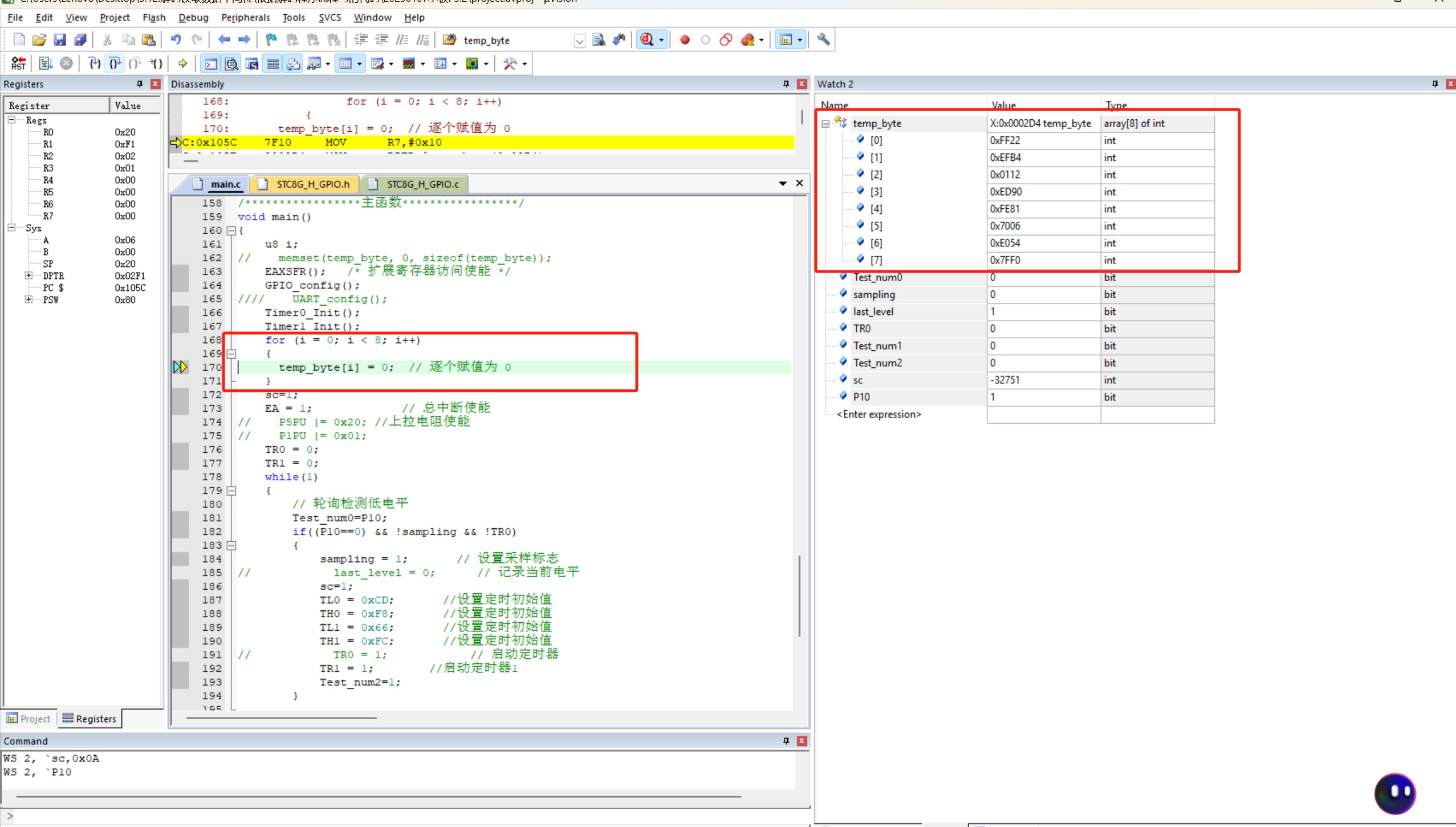

问题二：单步运行时变量异常修改
1. 内存访问冲突分析
堆栈溢出检测：
在STARTUP.A51中扩大堆栈空间：
- ?STACK SEGMENT IDATA
- RSEG ?STACK
- DS 80H // 默认40H可能不足

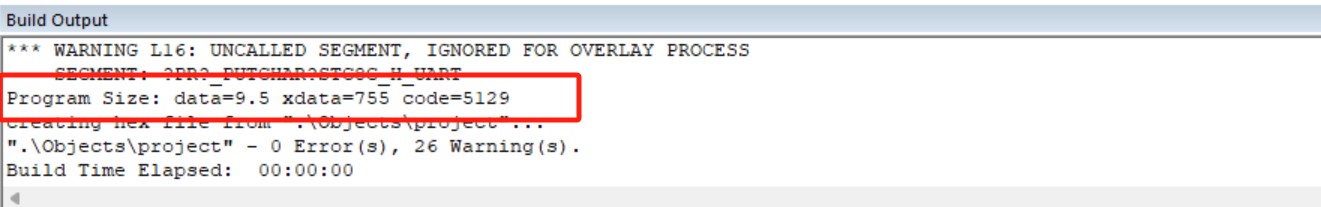

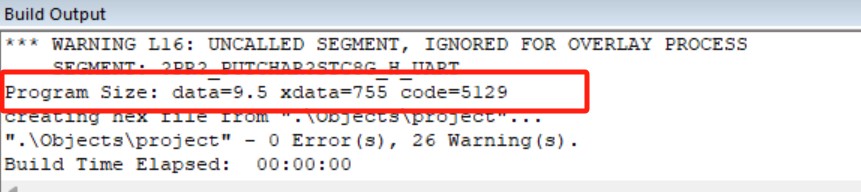

通过MAP文件检查变量地址分配：
- tempbyte 00000030H DATA 8
- sc 00000040H DATA
确保与堆栈区（默认结束于0xFF）无重叠
2. 时序敏感性验证
插入调试屏障：
- c
- asm {
- NOP // 插入硬件级同步点
- NOP
- }
启用内存写保护：
- c
- PSW2 |= 0x80; // 开启扩展寄存器访问
- WDTCONTR = 0x34; // 启用看门狗监测异常
3. 信号完整性排查
硬件改进措施：
在P3.0/P3.1增加22Ω串联电阻匹配阻抗
调试线缆长度控制在15cm以内
在VCC与GND间并联10μF+100nF电容
综合优化建议
1. 供电架构改进：
- plaintext
- USB-Link1D S-VCC → 10Ω电阻 → 磁珠 → 目标板VCC
- │
- └─ 47μF钽电容
2. 调试模式增强配置：
- c
- void DebugInit() {
- PCON &= 0x7F; // 禁用低功耗模式
- P3M0 &= ~0x03; // P3.0/P3.1设为准双向模式
- CLKDIV = 0x00; // 时钟不分频
- }
3. 工程配置验证清单：
[ ] 芯片型号选择STC8G1K08-36I-SOP16
[ ] 调试频率设置为≤12MHz
[ ] 勾选"Erase EEPROM with Code"
建议通过以下顺序进行问题隔离：
1. 使用最小系统板（仅MCU+晶振+电源）复现问题
2. 对比测试官方示例工程的调试行为
3. 在变量地址处设置硬件数据断点：
- BSET 0x30,8 // 监控tempbyte数组写操作
若上述措施仍未解决问题，建议提供以下补充信息：
完整的启动代码（STARTUP.A51）
编译生成的.M51地址映射文件
实际供电波形示波器截图（时基200ms/div）
此类问题通常由电源完整性、存储区冲突或调试时序失配共同导致，需通过系统化测试逐步定位。
[本文内容由国芯人工智能辅助生成，仅供参考] |
