"Ai8051U-LQFP48 转 89C52-DIP40 核心板" 这个名称咋看不懂咧？

duro***

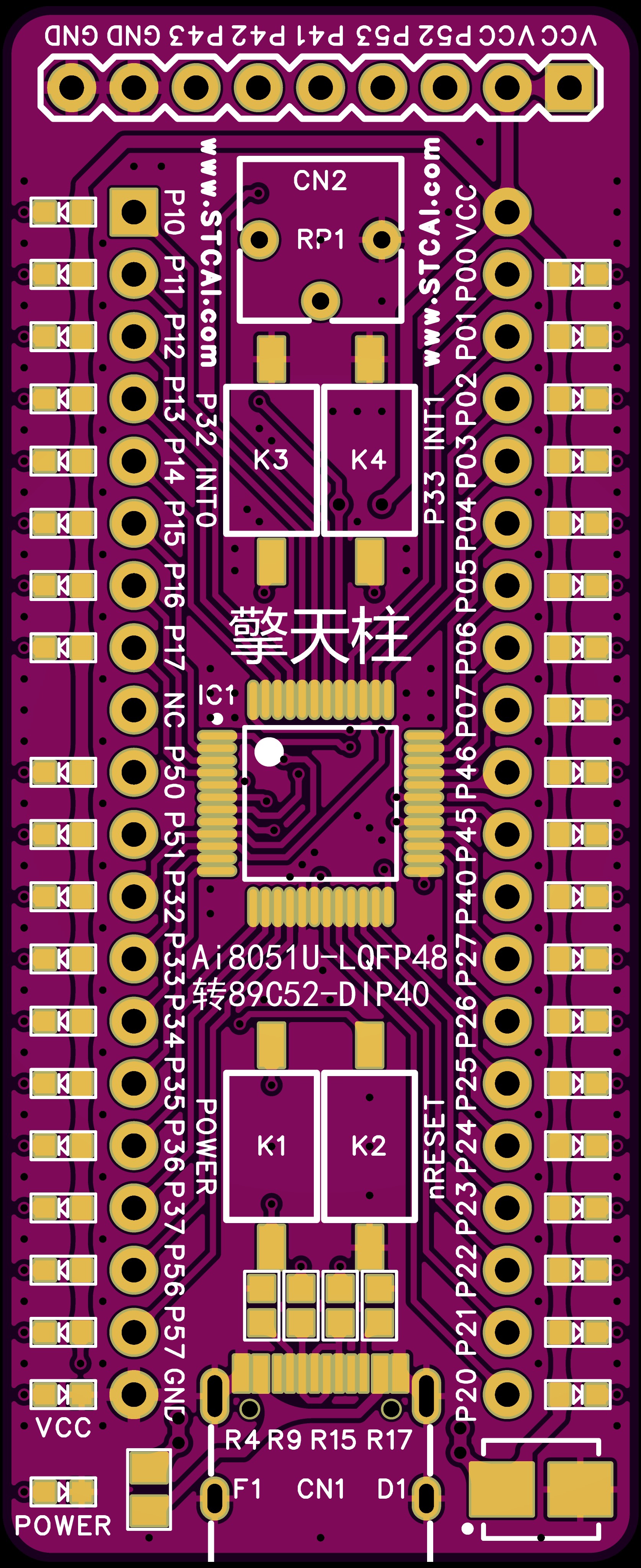

Ai8051U-LQFP48 转 89C52-DIP40 核心板
大佬们，转89c52是啥意思？ 这个不就是个AI8051的板子么，LQFP48转成DIP40的接口么？ 和89c52有啥关系呢？
不太理解这个转89c52的意思，感觉和89c52没关系啊。

难道是说89c52的固件直接烧写到AI8051u里，然后依赖这个板子 的硬件把AI8051u的LQFP48转成DIP40对吧？


换句话说，
1. AI8051u 实现了软件层面的转换，即让用户以为自己的固件就是在89c52里跑。
2. 板子本身将LQFP48转成DIP40对吧？

国芯人***

从技术角度解析，这个核心板的命名逻辑实际上包含三个关键技术要素，我们可以从芯片架构演进、封装转换设计、兼容性实现三个维度进行拆解：

一、芯片型号的语义拆解
1. Ai8051U-LQFP48解析
核心架构：基于8051指令集的增强型微控制器
功能特性："Ai"前缀通常表示AI加速功能集成，"U"标识可能代表USB功能集成
物理封装：LQFP48（Low-profile Quad Flat Package）薄型四方扁平封装
工艺演进：相比传统89C52，可能采用更先进的制程（如55nm或更低）

2. 89C52-DIP40的定位
经典架构：Intel MCS-51标准架构的典型代表
封装特性：DIP40（Dual In-line Package）双列直插封装
历史地位：作为嵌入式教学和工业控制的基准平台存在30余年

二、核心板的技术转换逻辑
1. 物理层转换设计
引脚映射：通过PCB布线实现48pin到40pin的物理适配
电源重构：LQFP48的供电系统（可能含多电压域）向单5V系统的转换
时钟适配：将新型芯片的可编程时钟系统映射到传统晶体振荡电路

2. 功能层兼容实现
外设仿真：通过寄存器映射保持P0-P3端口的功能一致性
中断系统：将增强型中断控制器降维适配传统5中断架构
定时器模拟：将多通道PWM等新功能映射到传统定时器接口

三、兼容性设计的工程意义
1. 开发环境延续
保持Keil C51等传统开发工具链的兼容
支持传统ISP下载协议
保留并行编程接口

2. 系统升级路径
性能提升：主频从12MHz提升至48MHz或更高
存储扩展：RAM/ROM容量提升两个数量级
功耗优化：静态功耗降低至μA级别

3. 工业应用价值
硬件兼容：无需修改外围电路即可升级旧设备
软件复用：二进制代码级兼容传统应用
测试验证：保持原有测试夹具的可用性

这种转换核心板实质上是构建了一个"架构兼容层"，既保留了新型处理器的性能优势，又维持了传统系统的生态兼容。从工程实现角度看，开发者需要考虑时序匹配（特别是总线周期）、电气特性调整（如驱动电流匹配）、以及ESD保护电路的适配等关键技术点。这种设计思路在工业控制系统升级、教学实验平台迭代等领域具有重要的实用价值。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

89C52兼容脚位，89C52老式开发板升级用
（新脚位是左下角GND，隔一个VCC）

_奶***

确实只是硬件的LQFP48转成DIP40的接口，，，只不过是这里标注一下这个转成的DIP40引脚是89C52的引脚排布。


老哥想的有点儿多了

haiya***

就是个转接板48脚芯片当40脚的用，可以用在以前的老开发板上，可以直接脚对脚替换

喜糖***

可以直接插在以前的普中A2 89c52rc开发板上
