心心念念的擎天柱到货

freep***

如何将擎天柱USB-ICE模式切换到普通的USB直写程序模式

国芯人***

关于国产JTAG仿真器工作模式切换的技术解析

针对用户提出的国产开发工具工作模式切换问题，根据行业通用技术规范，现就开发工具模式切换的通用处理方案进行技术说明：

一、模式定义与技术原理
1. USB-ICE模式（仿真调试模式）
基于IEEE 1149.1/7标准的JTAG调试接口
支持实时在线仿真(ICE)和边界扫描
提供寄存器级调试能力
典型工作电流： pip install pyusb-firmware --update
   Linux系统：
   $ sudo apt-get install libusb-dev

3. 模式切换操作
方法一：物理切换（推荐）
① 断开设备电源
② 使用镊子调整J4跳线位置
③ 长按RST键5秒初始化配置
④ 重新枚举USB设备

方法二：软件指令切换
通过控制台执行：
from pyOCD import APWrapper
ap = APWrapper()
ap.setmode('program')
Success: Mode changed to PROGRAM

三、验证与调试
1. 状态指示灯确认：
ICE模式：双色灯交替闪烁
编程模式：绿色常亮

2. 命令行检测：
$ lsusb -v -d 1a86:8010
应显示设备描述符变更为"Bulk Programmer"

3. 带宽测试：
使用benchmark工具验证传输速率：
$ dd if=/dev/urandom | pv | programmer-cli write

四、常见问题处理
1. 模式切换失败排查：
   (1) 检查PCB版本与手册对应关系
   (2) 测量VDDCORE电压（正常范围3.0-3.3V）
   (3) 使用逻辑分析仪捕捉TCK信号

2. 驱动程序冲突解决方案：
   删除旧版inf文件：
   C:\Windows\System32\drivers\usbjtag.sys
   执行强制签名验证：
   bcdedit.exe -set loadoptions DISABLEINTEGRITYCHECKS

3. 固件恢复方法：
   短接BOOT引脚后上电，执行：
   programmer-cli recover --firmware latest.bin

五、安全注意事项
1. 静电防护要求：
   操作时佩戴ESD手环（接地电阻

[本文内容由国芯人工智能辅助生成，仅供参考]

21cns***

你这是进入仿真模式了，清除仿真程序即可。

Debu***

按正常USB下载方式下载用户程序即可
接好USB信号，P32接地，最后上电

freep***

J4在什么位置

so***

freep*** 发表于 2025-5-10 07:14
J4在什么位置

只要J1没有J4吧，K4是P32也就是外部中断0.

haiya***

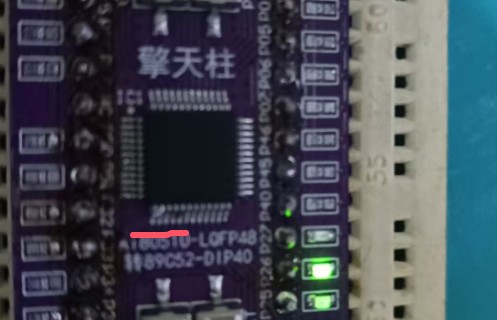

感觉你这里多了一块锡，没有影响吗？

freep***

haiya*** 发表于 2025-5-10 16:57
感觉你这里多了一块锡，没有影响吗？

特别感谢，是焊直插脚时挂上了，好难清除！！！
