8H8K64U-TSSOP20, ADC15通道内部固定接1.19V信号源，反推VCC电池电压

topof***

大家好

8h8k64u   sop20  第15通道测量电池电压用例程得不到正确结果.

但是8h8k64tl可以使用例程。vref和 vdd直接连接。


请大佬们看下应该调整哪些代码。感谢

国芯人***

针对您描述的8H8K64U SOP20型号ADC测量异常问题，结合同类芯片开发经验，建议从以下五个技术层面进行排查：

一、硬件层验证
1. 引脚功能映射确认
需重点核对8H8K64U数据手册中SOP20封装的ADC通道物理映射。某些型号的ADC通道与GPIO编号存在非线性对应关系，例如：
通道15可能实际映射到P3.2引脚（需查阅最新版数据手册）
验证PCB布局是否将电池电压接入正确的物理引脚

2. 参考电压电路优化
虽然VREF与VDD直连，但建议：
增加10μF+100nF电容并联进行电源去耦
测量实际VDD电压波动范围（建议用示波器捕获ADC采样时刻的纹波）

二、ADC模块配置差异
1. 基准源选择寄存器
检查ADCON寄存器的VREFSEL字段配置：
```c
// 正确设置内部参考源模式
ADCON |= (0x01

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

15通道测量的是内部BGV

topof***

Debu*** 发表于 2025-5-9 23:24
15通道测量的是内部BGV

#include "reg51.h"
#include "intrins.h"

#define FOSC            11059200UL
#define BRT             (65536 - FOSC / 115200 / 4)

sfr     AUXR        =   0x8e;

sfr     ADC_CONTR   =   0xbc;
sfr     ADC_RES     =   0xbd;
sfr     ADC_RESL    =   0xbe;
sfr     ADCCFG      =   0xde;

sfr     P_SW2   =   0xba;
#define ADCTIM  (*(unsigned char volatile xdata *)0xfea8)

sfr     P0M1    =   0x93;
sfr     P0M0    =   0x94;
sfr     P1M1    =   0x91;
sfr     P1M0    =   0x92;
sfr     P2M1    =   0x95;
sfr     P2M0    =   0x96;
sfr     P3M1    =   0xb1;
sfr     P3M0    =   0xb2;
sfr     P4M1    =   0xb3;
sfr     P4M0    =   0xb4;
sfr     P5M1    =   0xc9;
sfr     P5M0    =   0xca;

int *BGV;                                       //内部1.19V参考信号源值存放在idata中
                                                //idata的EFH地址存放高字节
                                                //idata的F0H地址存放低字节
                                                //电压单位为毫伏(mV)
bit busy;

void UartIsr() interrupt 4
{
    if (TI)
    {
        TI = 0;
        busy = 0;
    }
    if (RI)
    {
        RI = 0;
    }
}

void UartInit()
{
    SCON = 0x50;
    TMOD = 0x00;
    TL1 = BRT;
    TH1 = BRT >> 8;
    TR1 = 1;
    AUXR = 0x40;
    busy = 0;
}

void UartSend(char dat)
{
    while (busy);
    busy = 1;
    SBUF = dat;
}

void ADCInit()
{
    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;

    ADCCFG = 0x2f;                              //设置ADC时钟为系统时钟/2/16
    ADC_CONTR = 0x8f;                           //使能ADC模块,并选择第15通道
}

int ADCRead()
{
    int res;

    ADC_CONTR |= 0x40;                          //启动AD转换
    _nop_();
    _nop_();
    while (!(ADC_CONTR & 0x20));                //查询ADC完成标志
    ADC_CONTR &= ~0x20;                         //清完成标志
    res = (ADC_RES << 8) | ADC_RESL;            //读取ADC结果

    return res;
}

void main()
{
    int res;
    int vcc;
    int i;

    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;

    BGV = (int idata *)0xef;
    ADCInit();                                  //ADC初始化
    UartInit();                                 //串口初始化

    ES = 1;
    EA = 1;

//  ADCRead();
//  ADCRead();                                  //前两个数据建议丢弃

    res = 0;
    for (i=0; i<8; i++)
    {
        res += ADCRead();                       //读取8次数据
    }
    res >>= 3;                                  //取平均值

    vcc = (int)(1024L * *BGV / res);            //(10位ADC算法)计算VREF管脚电压,即电池电压
//  vcc = (int)(4096L * *BGV / res);            //(12位ADC算法)计算VREF管脚电压,即电池电压
                                                //注意,此电压的单位为毫伏(mV)
    UartSend(vcc >> 8);                         //输出电压值到串口
    UartSend(vcc);

    while (1);
}




8h8k64u利用这个示例代码应该能反推   电池电压。但是得到  00

4k64tl   能到37   左右  可以用

是否是某个地址需要改动，看不太懂手册。

topof***

加的是  10u  0.1u

梁***

用户请先别修改程序, 直接下载"ADC.hex"测试，下载时选择主频11.0592MHZ. 测试时, 电脑的串口助手设置115200，8，n，1。

本程序演示查询方式读取15通道ADC并计算AVREF的电压值，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.
如果将AVREF与VCC连接，则计算出的电压也是单片机工作电压。

提供两个例程：
1、01A-读取15通道10位ADC计算AVREF电压-串口1(P3.1)返回结果， 适用于所有STC8系列带10位ADC的MCU。
2、01B-读取15通道12位ADC计算AVREF电压-串口1(P3.1)返回结果，适用于所有STC8H系列带12位ADC的MCU。

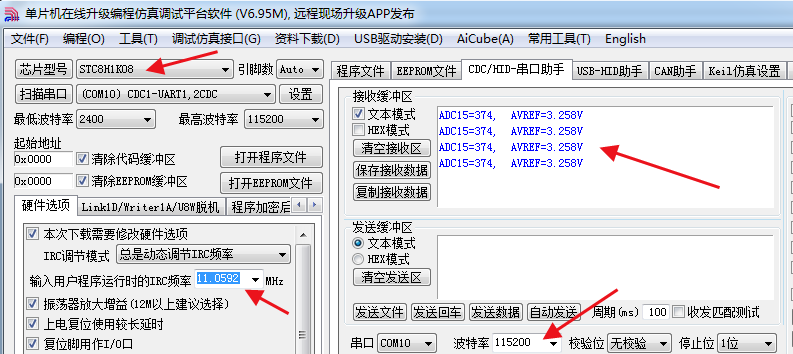

10位ADC测试结果截图：

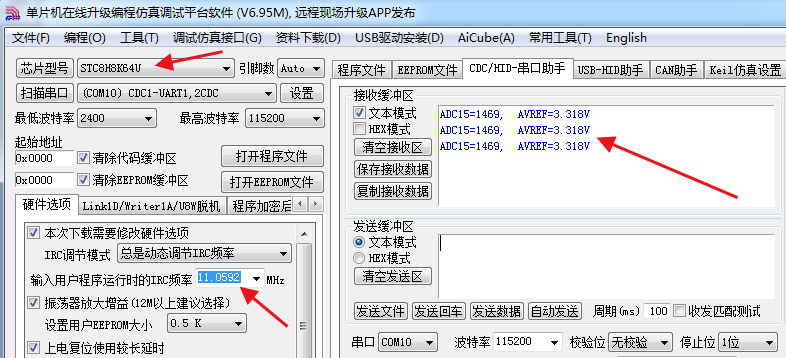

12位ADC测试结果截图：



01A-读取15通道10位ADC计算AVREF电压-串口1(P3.1)返回结果.rar (116.59 KB, 下载次数: 1)

3 天前 上传

点击文件名下载附件

01B-读取15通道12位ADC计算AVREF电压-串口1(P3.1)返回结果.rar (116.83 KB, 下载次数: 2)

3 天前 上传

点击文件名下载附件

topof***

梁*** 发表于 2025-5-10 11:12
用户请先别修改程序, 直接下载"ADC.hex"测试，下载时选择主频11.0592MHZ. 测试时, 电脑的串口助手设置11520 ...

直接用hex测试。
[12:38:15.331]接收←ADC15=1483,  AVREF=0.822V

[12:38:16.175]接收←ADC15=1480,  AVREF=0.823V

[12:38:17.003]接收←ADC15=1472,  AVREF=0.828V

[12:38:17.831]接收←ADC15=1469,  AVREF=0.830V

[12:38:18.675]接收←ADC15=1468,  AVREF=0.830V

[12:38:19.503]接收←ADC15=1468,  AVREF=0.830V

[12:38:20.347]接收←ADC15=1468,  AVREF=0.830V

[12:38:21.175]接收←ADC15=1467,  AVREF=0.831V

[12:38:22.018]接收←ADC15=1467,  AVREF=0.831V

[12:38:22.846]接收←ADC15=1467,  AVREF=0.831V

[12:38:23.690]接收←ADC15=1468,  AVREF=0.830V

[12:38:24.518]接收←ADC15=1467,  AVREF=0.831V

[12:38:25.346]接收←ADC15=1469,  AVREF=0.830V

[12:38:26.190]接收←ADC15=1467,  AVREF=0.831V

[12:38:27.018]接收←ADC15=1467,  AVREF=0.831V

[12:38:27.862]接收←ADC15=1467,  AVREF=0.831V

[12:38:28.690]接收←ADC15=1468,  AVREF=0.830V

[12:38:29.533]接收←ADC15=1468,  AVREF=0.830V


万用表测量vdd及笔记本供电3.28      应该能排除硬件吧

麻烦再看下

梁***

topof*** 发表于 2025-5-11 12:43
直接用hex测试。
[12:38:15.331]接收←ADC15=1483,  AVREF=0.822V


我的程序：
while (1)
{
        delay_ms(500);
        adc = ADC_convert(15);        //Bandgap
        v = (4096 * 1.19f) / adc;        //计算对应的VCC电压, 12位ADC
        printf("ADC15=%u,  AVREF=%.3fV\n", adc, v);
}
同时打印adc值和计算的VCC电压值，你的测试返回：
[12:38:15.331]接收←ADC15=1483,  AVREF=0.822V
根据adc值计算AVREF = 4096*1.19/1483=3.287V，而你的返回0.822V，这个我实在想不通，计算是普通的计算，你的测试居然也出问题，没法理解。除非拿到你的样板测试，否则我没法想象原因。

大***

12位的结果用了10位的推算公式？差了四倍
0.822×4=3.288

梁***

大*** 发表于 2025-5-11 14:33
12位的结果用了10位的推算公式？差了四倍
0.822×4=3.288

ADC结果是12位的，并且ADC结果也是对的，就是电压不对，很奇怪的。
