STC32怎么产生半桥逆变PWM驱动信号?

qqb0*** · 发表于 2023-4-12 16:39:47

STC32高级PWM怎么产生半桥逆变PWM驱动信号?也就是用PWM1P和PWM1N产生两路相差180°带死区的驱动信号，高电平驱动有效。请指导怎么用库函数设置或者寄存器设置。请将代码简单写出，跪谢！！

清风*** · 发表于 2023-4-12 16:58:04

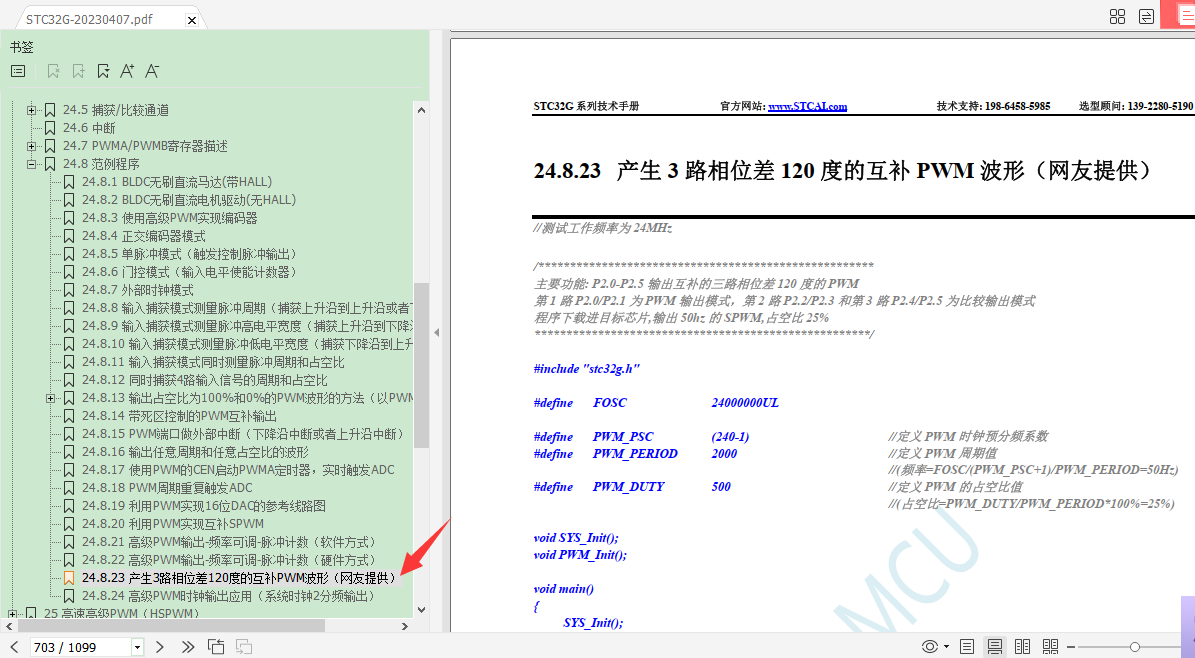

坛友可参考STC32G手册24.8.23，网友提供的范例程序

STC32G-20230407.pdf (16.7 MB, 下载次数: 224)

梁*** · 发表于 2023-4-12 17:57:43

本帖最后由梁工于 2023-4-12 23:25 编辑

不是相位差180度，是带死区互补输出，PWMA有4路带死区互补输出。

STC32G-高级PWM相关程序.rar (1.03 MB, 下载次数: 233)

qqb0*** · 发表于 2023-4-12 20:25:07

本帖最后由 qqb0701 于 2023-4-12 20:45 编辑

不是互补，同一时刻一路前半周输出高电平，另一路后半周输出高电平，两路输出的高电平最大占空比约为49%，各留1%左右为死区。下图为网络下载的示意图片。

qqb0*** · 发表于 2023-4-12 20:26:27

本帖最后由 qqb0701 于 2023-4-12 21:55 编辑

梁*** 发表于 2023-4-12 17:57
不是相位差180度，是嗲死区互补输出，PWMA有4路带死区互补输出。

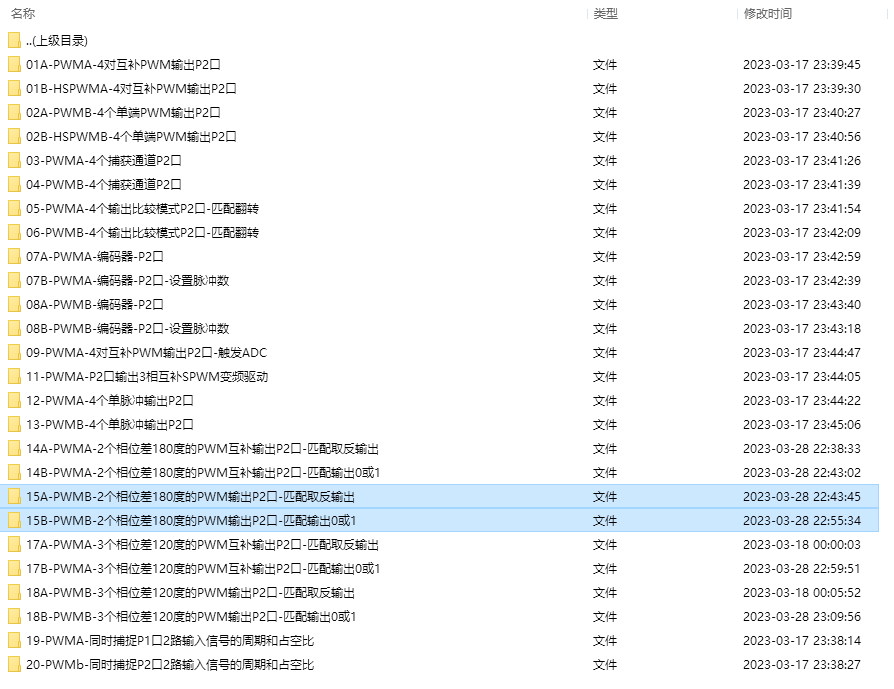

谢谢，我应该找到合适的例程：15A-PWMB-2个相位差180度的PWM输出P2口-匹配取反输出

梁*** · 发表于 2023-4-12 23:28:09

qqb0*** 发表于 2023-4-12 20:26
谢谢，我应该找到合适的例程：15A-PWMB-2个相位差180度的PWM输出P2口-匹配取反输出 ...

使用STC8A8K64D4、STC8G2K64S4的15位增强型PWM更合适这种用途，不需要中断来处理，简单的50Hz方波逆变就就是这样做。
