MOS管开关电路问题

社区***

12*** 发表于 2025-5-9 08:29
R2取消后400多mA D1,U1能受得了吗?

R1的电流：12/4.7K = 2.55MA, P = 2.55 *2.55 * 4.7 = 0.03W. OK!
D1的允许电流为500MA.

12***

社区*** 发表于 2025-5-9 10:59
R1的电流：12/4.7K = 2.55MA, P = 2.55 *2.55 * 4.7 = 0.03W. OK!
D1的允许电流为500MA.

U2输出只给了200mA

12***

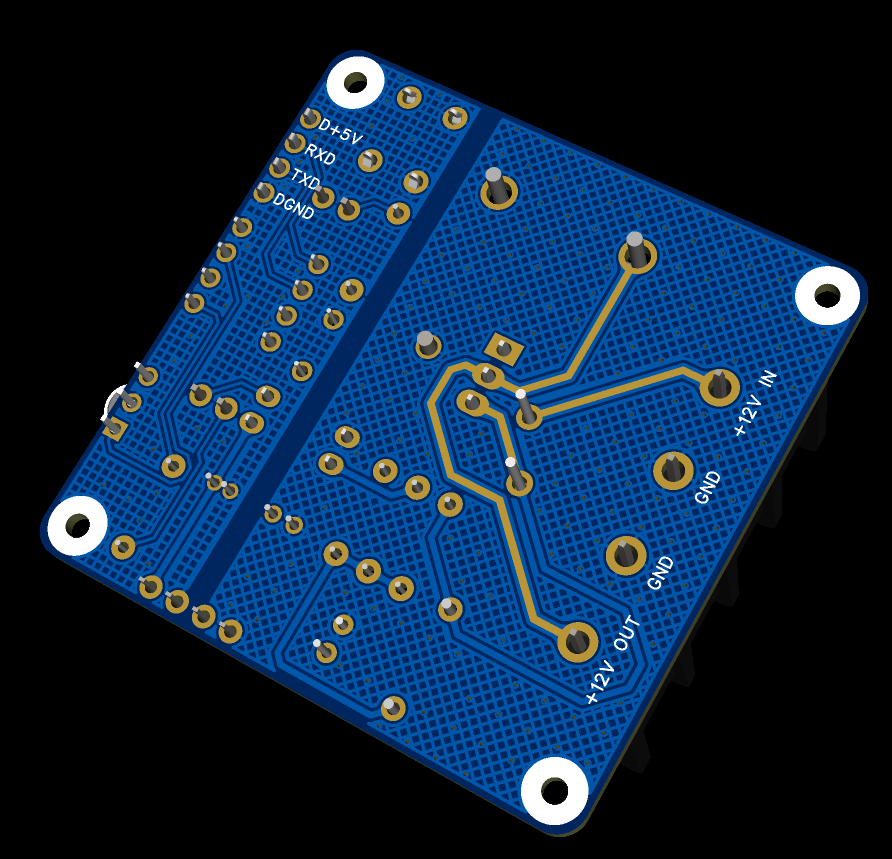

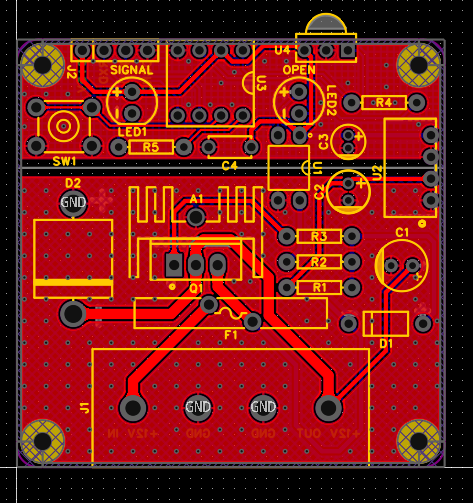

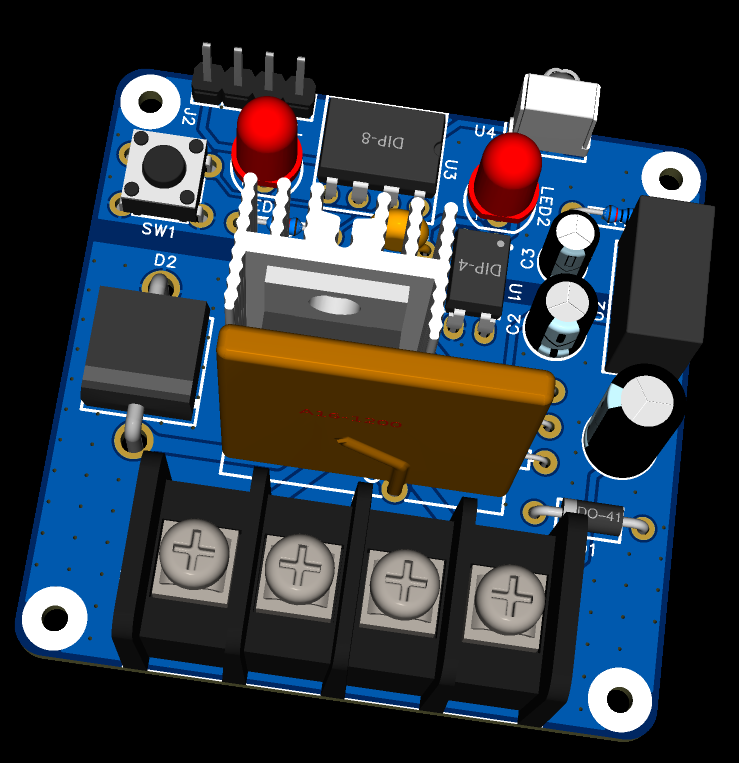

PCB这样画有问题吗?

网***

低速开关的话光耦直接接到MOS管GS间就行了,上电导通光耦,关闭输出
现在mos管价格便宜,尽量用大电流低内阻的型号,可以省下装散热片的麻烦事
输出保护一般做过压和过流,
自恢复保险一般超过2倍左右额定电流才会动作,并且有耐压指标,不能超过耐压值使用,不能保护瞬时过载情况.
所以建议使用电流检测电路做过流保护.过压保护顺带一起做上
12A的负载电流,这个PCB走线宽度远远不够,得改

12***

网*** 发表于 2025-5-9 15:34
低速开关的话光耦直接接到MOS管GS间就行了,上电导通光耦,关闭输出
现在mos管价格便宜,尽量用大电流低内阻的 ...

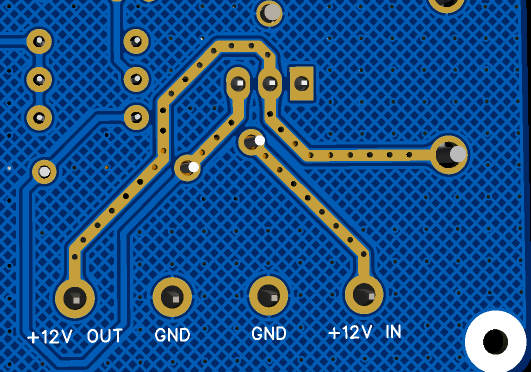

12A的部分不是走线开窗了吗，再加若干个过孔
