15系列单片机与迪文DGUS屏应用之(七)：登录密码设计

Singl***

大家好，我是『芯知识学堂』的SingleYork，前面给大家介绍了迪文DGUS屏的基本操作，相信大家看了文章后对迪文DGUS屏的基本应用应该有了一定的了解，那么，今天笔者将要给大家介绍DGUS屏的另外一个比较实用的功能，那就是DGUS屏的密码设计。

在工业自动化领域，用户产品经常会有密码登录的需求，通过单片机编程实现设置及修改密码程序。一说到密码，我们首先可能想到的是，先在单片机里面存储一个初始密码，然后在触摸屏输入一个密码数字，通过串口下发给单片机，单片机判断这个数字是否跟初始密码一致，来判断密码的正确的，然后可以进行一些修改或其他的操作。当然，这种原始的方法也不是不可行，但是，随着触摸屏组态软件的强大，很多操作都不需要单片机来直接参与，就能实现密码登录、密码修改等。市面上很多人机界面都有这个功能，迪文DGUS屏自然也不例外。

迪文DGUS屏通过自身二次开发平台（DWIN_OS）便可以轻松实现密码功能，省去了单片机编程，为我们的开发带来了极大的方便。本文在迪文官方提供的例程上做了一些修改，详细介绍了通过组态软件和OS程序来设置修改密码的方法，关于OS指令的详细说明请参考官方提供的资料《基于DWIN_OS指令的理解与应用(os详细文档指导资料)》。

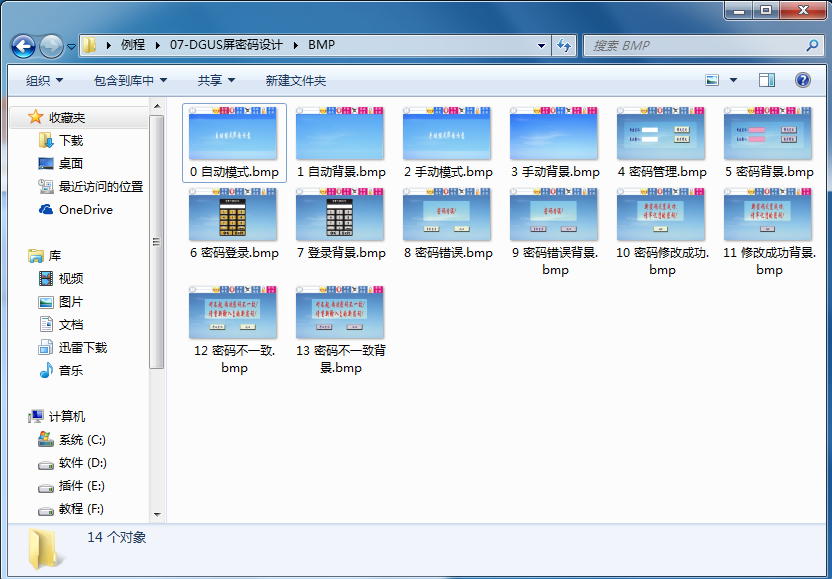

首先，我们把需要用到的界面图片准备好，大致如下所示：

然后，建立一个新的工程，由于建立工程的步骤，前面的例程已经详细介绍过了，在此就不再赘述，不清楚如何建立工程的读者，请仔细阅读前面的章节。如有需要源码，可以站内私信笔者。

这里需要特别提醒一下读者，因为本例中需要用到OS，所以在工程配置的时候，需要勾选“启用OS”选项;

本例中，主要演示了如下功能：

1. 在“自动模式”界面，按下“手动模式”按键，会出现密码输入框，只有密码输入正确，才能跳转到“手动模式”；
2. 在“自动模式”或“手动模式”界面，按“密码管理”按键，密码输入正确后可进入到“密码管理”界面，在此界面，用户可以修改密码；
3. 在官方给的“密码登陆与改写”例程基础上，增加了按键判断，即：通过判断触摸屏上的“手动模式”按键和“密码管理”按键的返回值，来确定在密码输入正确后，是跳转“手动模式”界面，还是“密码管理”界面。这个功能，在某些场合下是非常有用的。
4. 本例中的密码有两种，一种是“普通密码”，用户可以任意修改；另外一种则是“超级密码”，用户不能更改。“超级密码”的作用就是为了防止用户忘记了自己设置的密码，而作为一把万能钥匙来重置密码。

为了照顾新手，笔者在这里，还是给大家简单分享一下每个界面的变量的配置，读者可以参考该设置，配置自己的工程。

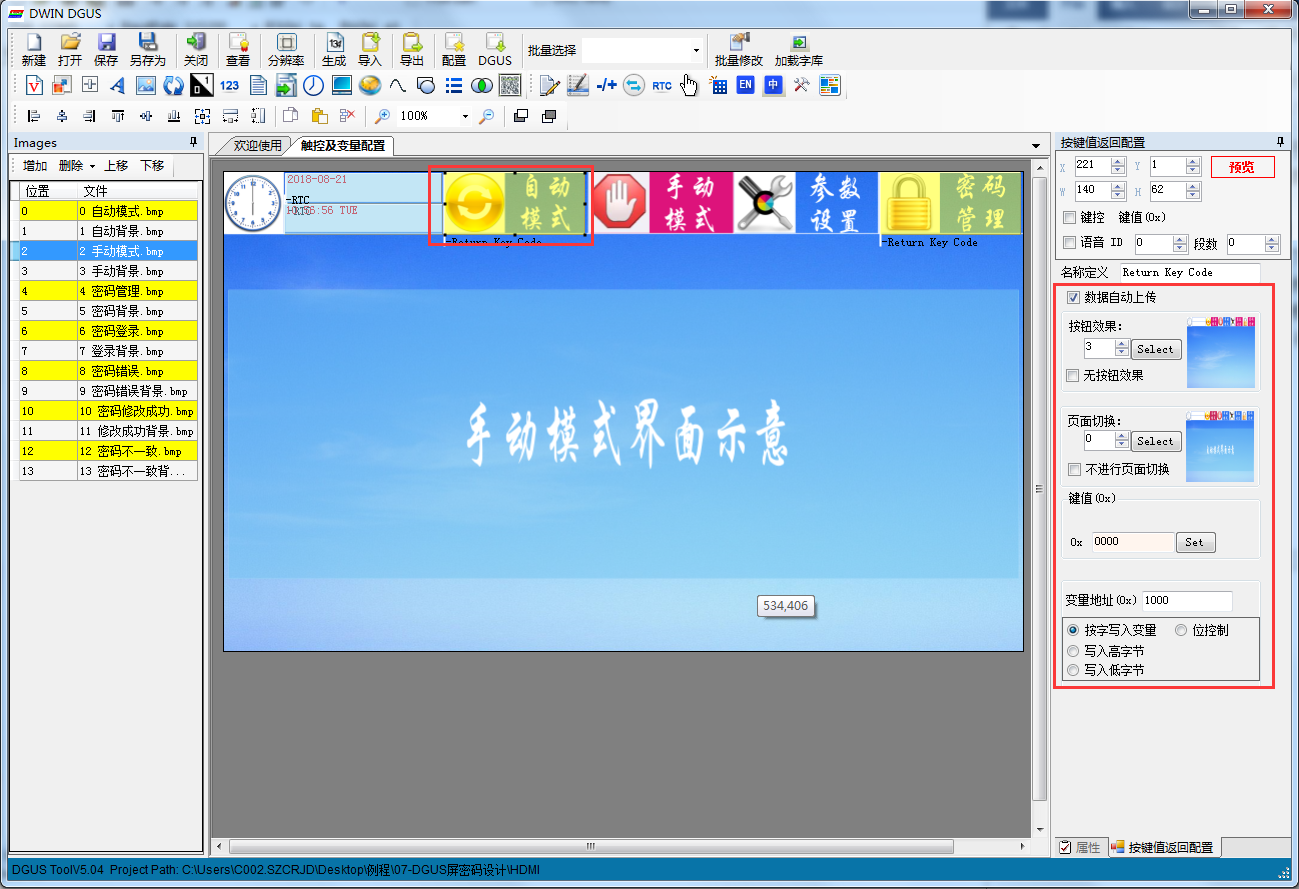

首先，是“自动模式”界面的两个“按键返回”控件的配置：

接下来就是“手动模式”界面的两个“按键返回”变量的配置：

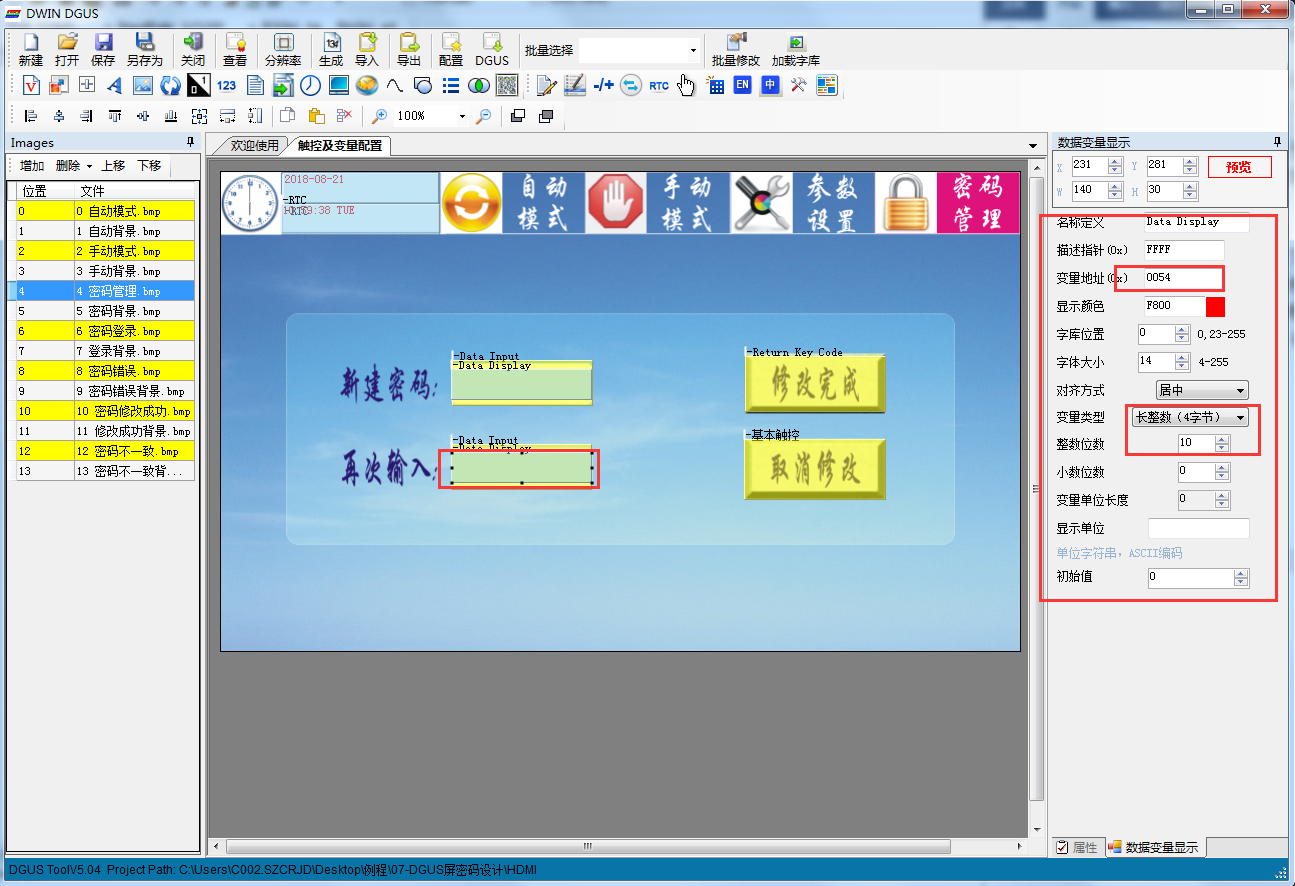

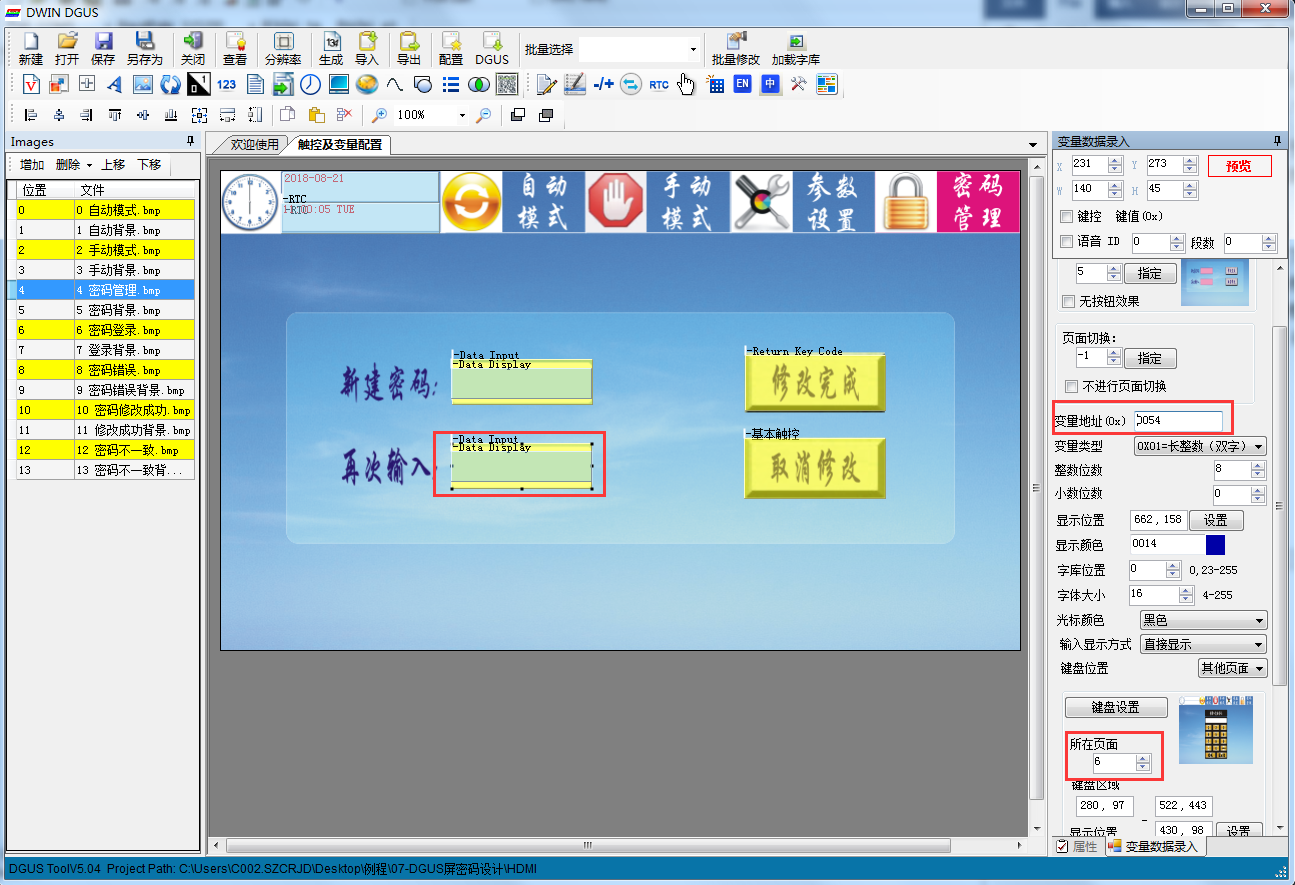

然后，就是“密码管理”界面的变量的配置，这里需要注意的就是，在“新建密码”输入框和“再次输入密码”输入框中，均有两个变量，一个是“数据变量显示”控件，另一个则是“数据变量输入”控件，尤其是需要注意这两个变量的地址要一致，并且，由于写变量是用的四个字节，需要用到两个地址控件来存储，所以，在设置下一个变量的地址的时候，需要加“2”，即，“新建密码”的变量地址只0x0052，那么“再次输入”的变量地址就应该为0x0054，其他的，大家参考笔者的配置即可。

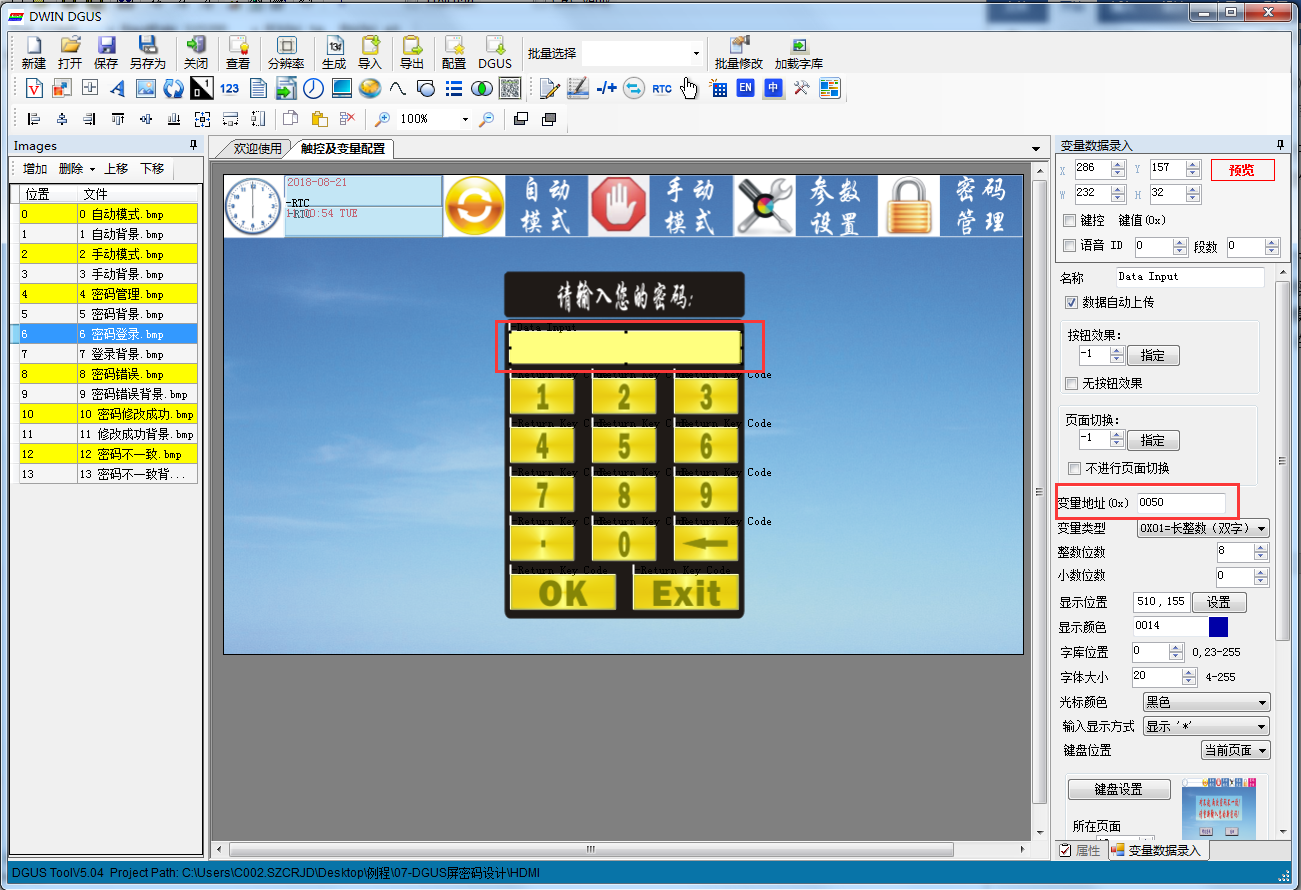

接下来，就是密码输入框的配置了，这个地方之前在将数字键盘设计的时候也有讲过，参考之前的设计即可，不过这里需要记住这个密码输入框的地址是0x0050，因为在OS程序中需要用到。

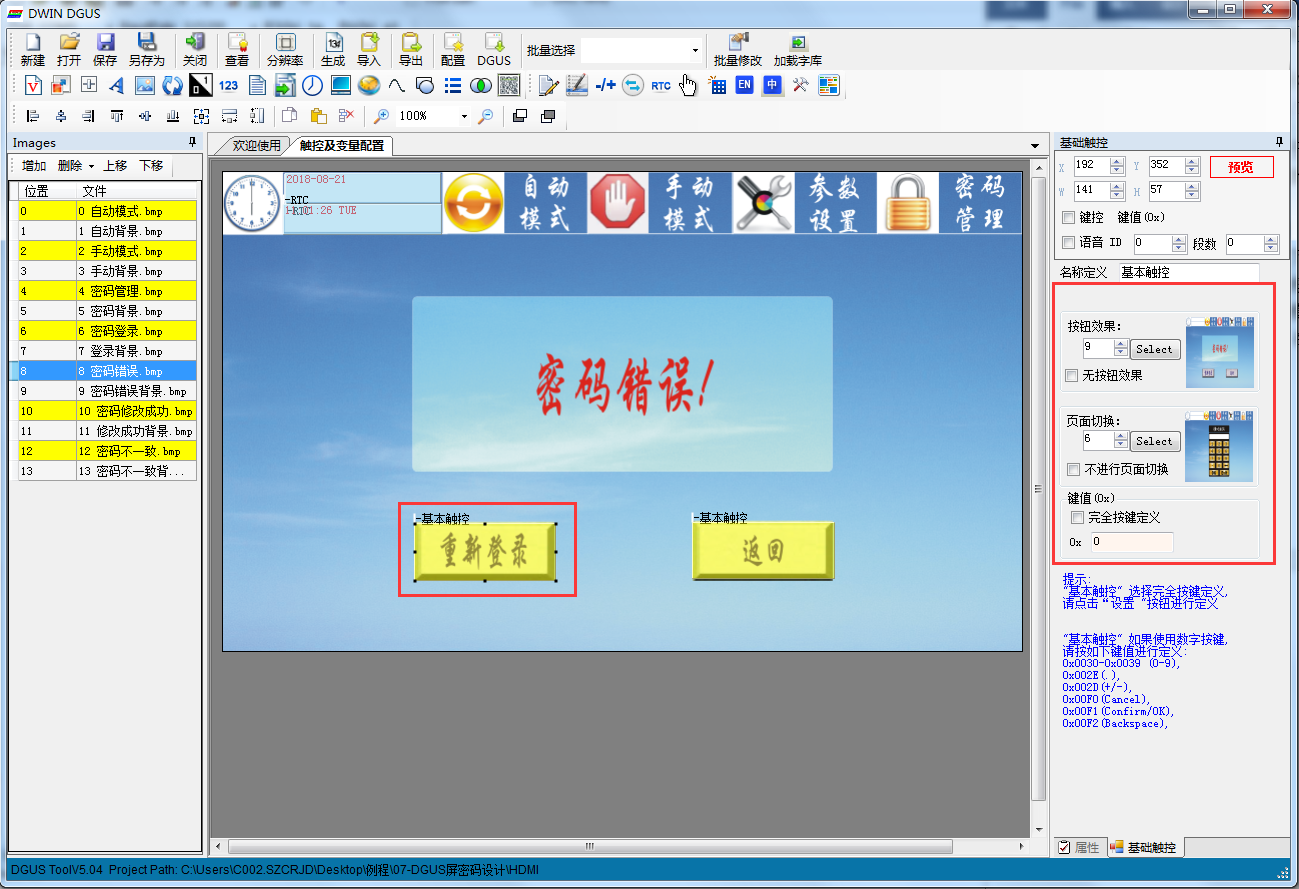

接下来，就是“密码错误”界面的两个按键的配置，当我们密码输错的时候，我们一般会选择重新输入密码或者不想要输密码进行后续操作了，直接返回到主页。这个功能很容易实现，我们只需要添加两个“基本触控”变量即可。

然后，就是我们的密码修改过程中可能遇到的情况了，我们一般修改新密码的时候，需要输入两次新密码，以确保用户输入的准确性，反正用户误操作，改了一个自己都不知道的新密码。那么，检查这两次输入的密码是否一致，就显得很有必要了。当密码输入正确后，我们跳转到一个“密码修改成功”的界面：

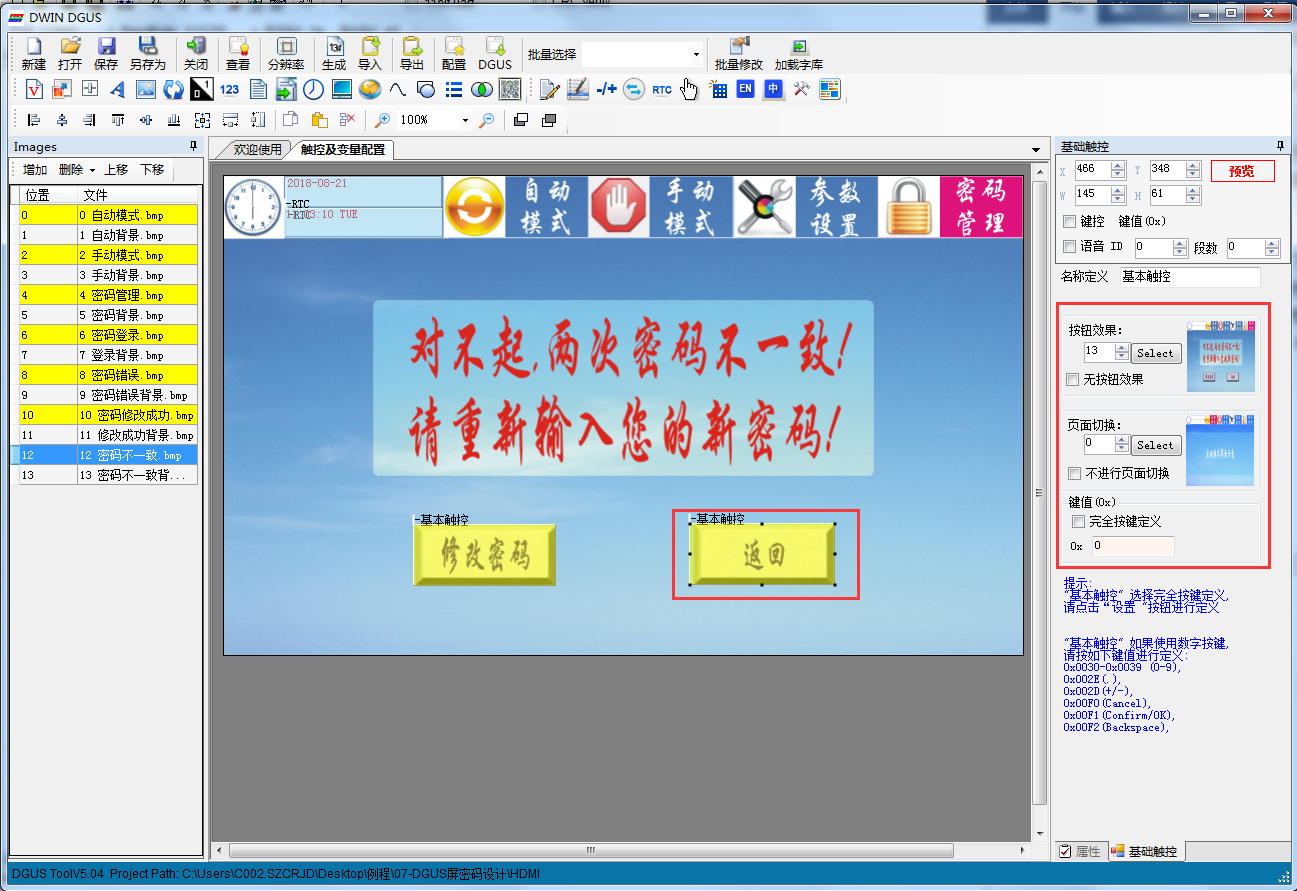

然而，并不是每次用户都能讲两次密码输入成一致，有时候不小心多点了个数，或者中间某个数输入错了，这时候，我们就可以跳转到另外一个界面来提示用户，让用户选择是继续重置密码呢还是直接退出。

至此，DGUS界面部分设计就大功告成了，接下来的重头戏，就是OS程序部分了。首先，我们为了方便，先把DGUS屏中用到的一些变量的信息，直接以注释的形式添加到OS程序中，这样就可以不用去DGUS工程中去一一查看每个变量的含义了。接下来，就是两个CALL指令，即：调用子程序指令。调用完成后，以END结束，在下一个DGUS屏的周期到来，再开始调用子程序。

在每次一次调用子程序后，都会执行一个RET—子程序调用返回指令。

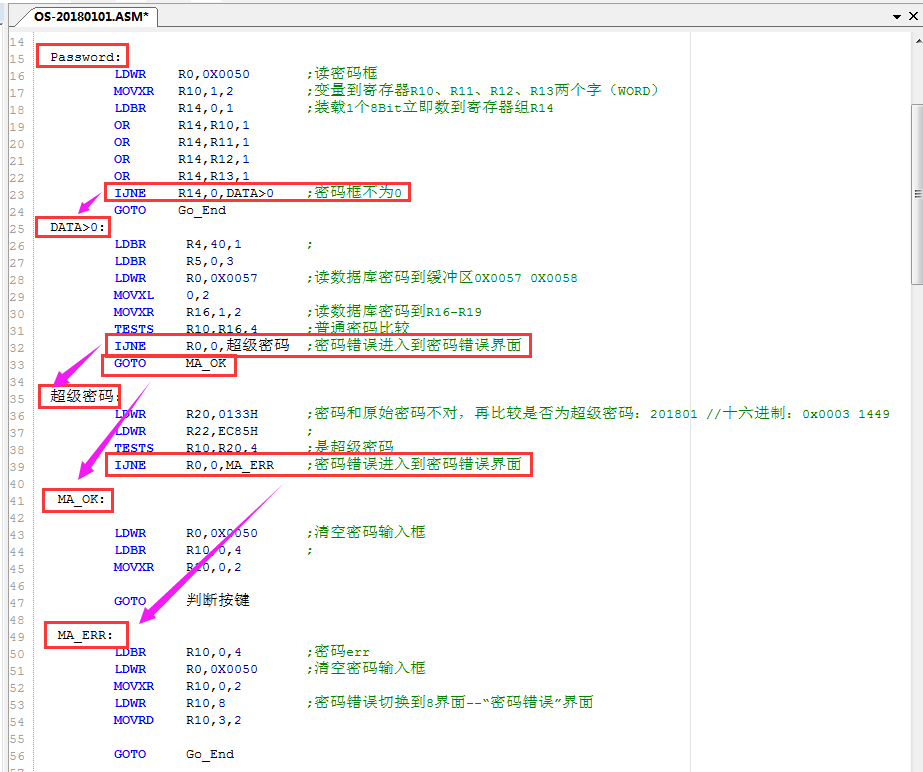

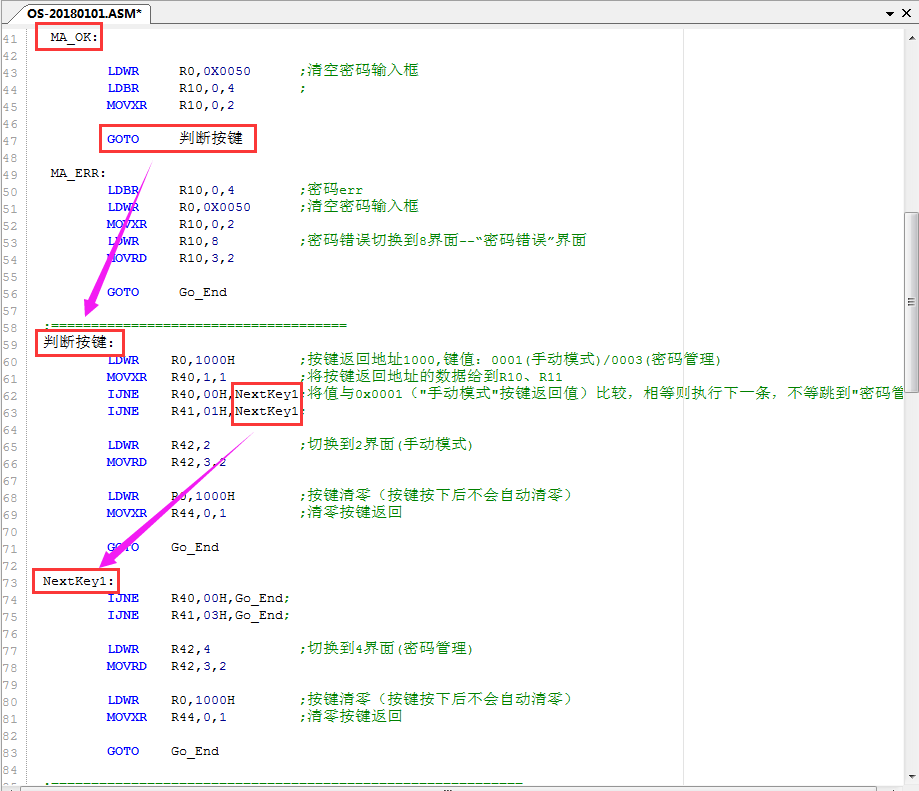

接下来，我们看下密码校验部分，在我们输入完密码，按下“OK”键后，OS程序就会自动来判断密码的正确性，前面说到了，在本例中，有两种密码，一种是普通密码，另外一种就是超级密码了。在新的工程时，本身是没有设置普通密码的，所以在第一次使用的时候，需要用超级密码权限在“密码管理”界面，设置一个8位数以下（含8位数）的非0密码。OS程序在判断密码的时候，会首先识别是不是普通密码，如果是普通密码，则直接跳转到“MA_OK” 执行相关动作；若用户输入的密码不是普通密码，则再来判断是不是超级密码，如果是超级密码，同样跳转到“MA_OK” 执行相关动作。若两者都不是，则跳转到“MA_ERR”，执行相关动作。这一部分的完整代码如下图所示：

在密码输入正确后，我们再来识别此时是应该跳转到“手动模式”界面，还是“密码管理”界面呢？这里主要是通过按键返回值来识别：

 当变量地址0x1000的返回值是0x0001的时候，跳转到“手动模式”界面；

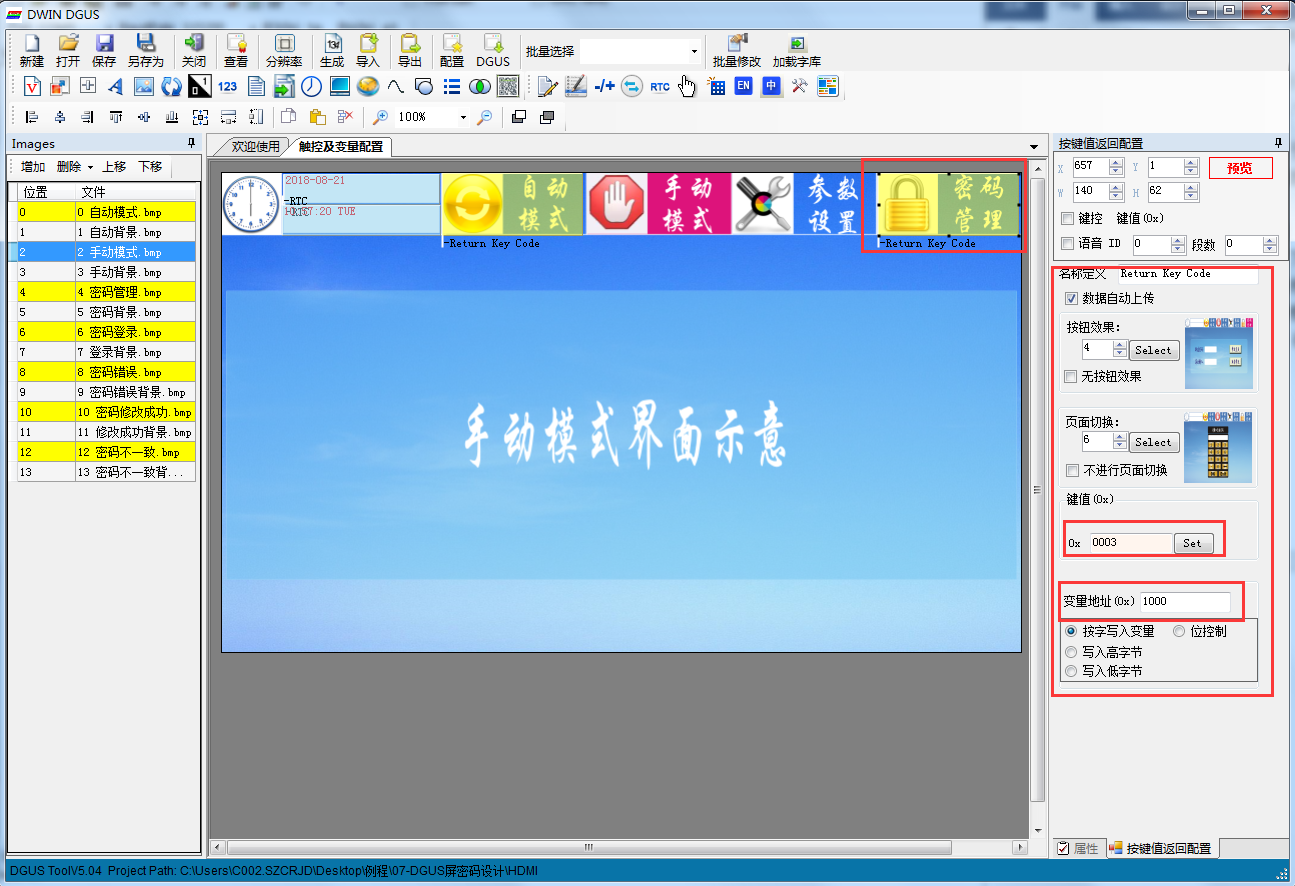

 当变量地址0x1000的返回值是0x0003的时候，跳转到“密码管理”界面；

当然，其中本来还有一个返回0x0002的值，跳转到“参数设置”界面，笔者故意在本例中删去了，留给读者来做验证。

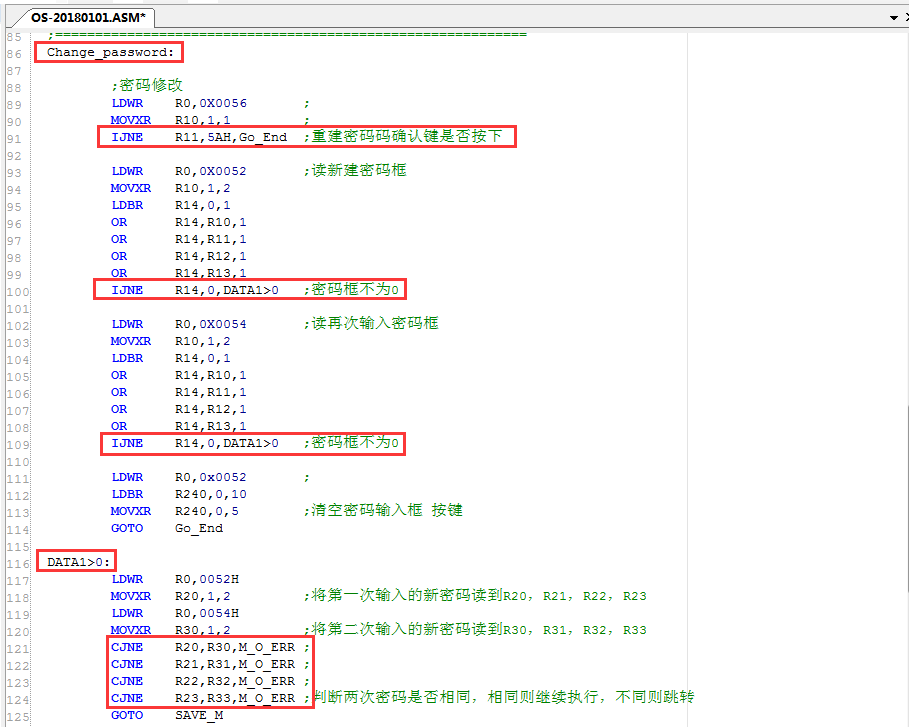

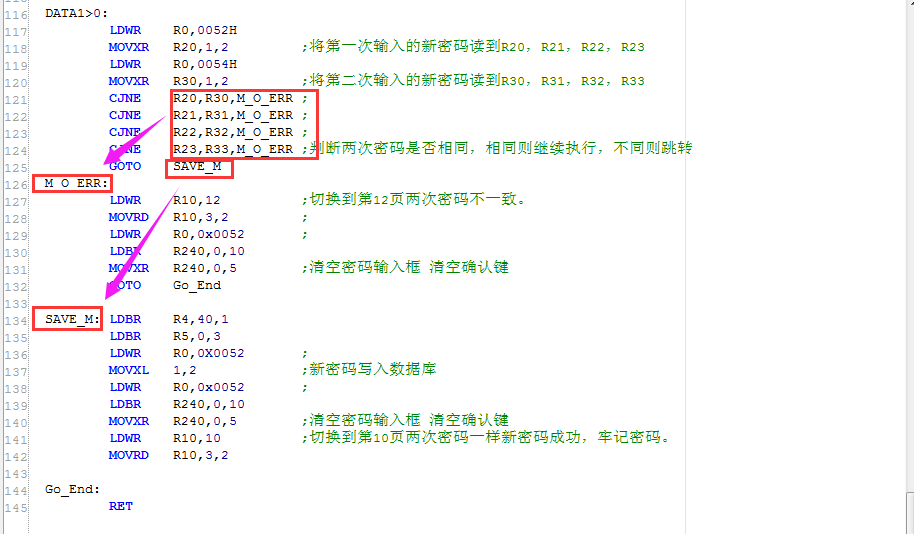

接下来就是“修改密码”的子程序了，这个子程序会判断“修改完成”按键是否按下，然后再来判断两次密码输入框里面的数据是否一致，如果一致的话，则可以成功修改并保存密码，若不一致，则跳到错误界面。

好了，关于迪文DGUS屏密码的设计就简单介绍到这了，有关OS指令部分如有不明白之处请联系作者，也可以参考《基于DWIN_OS指令的理解与应用(os详细文档指导资料)》，里面有每条指令的详细说明。

---

项目源码下载：

附件：单片机与迪文DGUS屏通信例程项目源码.zip

国芯人***
