AI单片机与淘晶驰串口屏通讯例程之02【HMI数据处理】

Singl***

大家好，我是『芯知识学堂』的SingleYork，

上一讲笔者给大家介绍了STC单片机与淘晶驰串口屏通讯例程之01【新建HMI工程】，

今天笔者要跟大家分享的是淘晶驰串口屏串口通讯是如何实现。

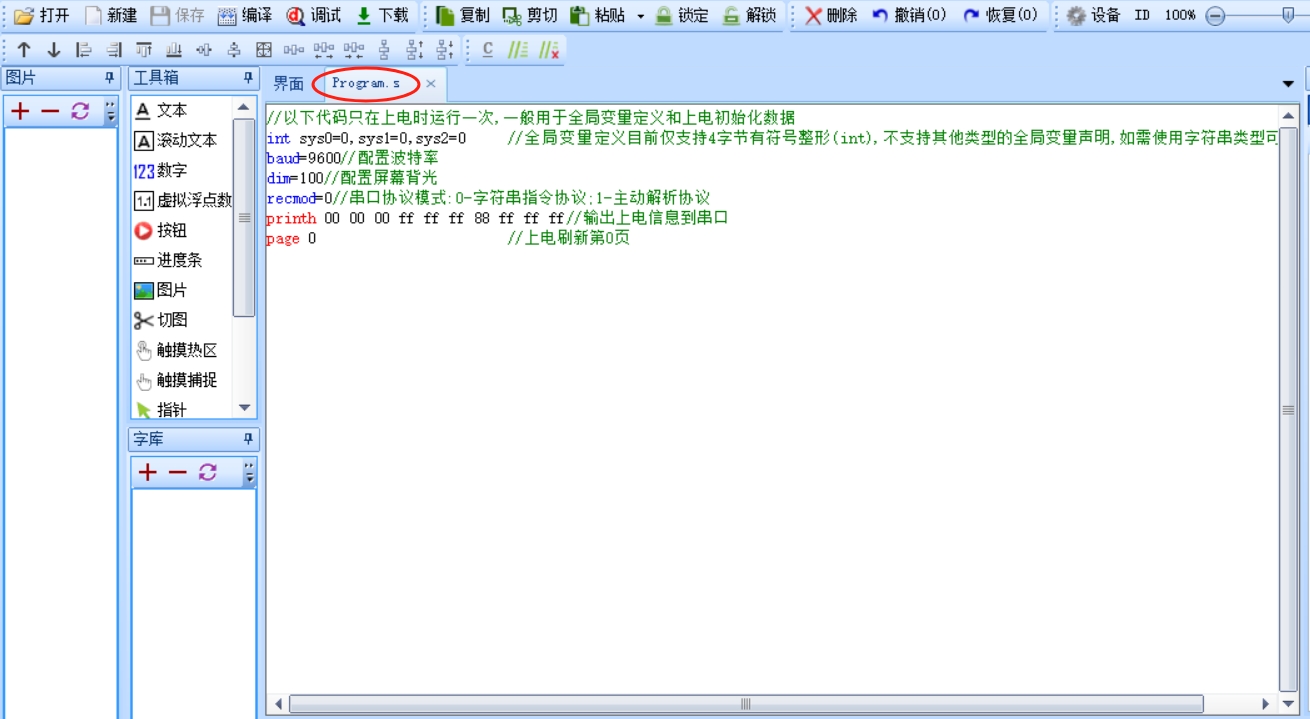

通常，我们在新建完HMI工程后，Program.s文件中的内容默认如下图所示：

串口通讯协议默认是“字符串指令协议”，波特率默认是9600，

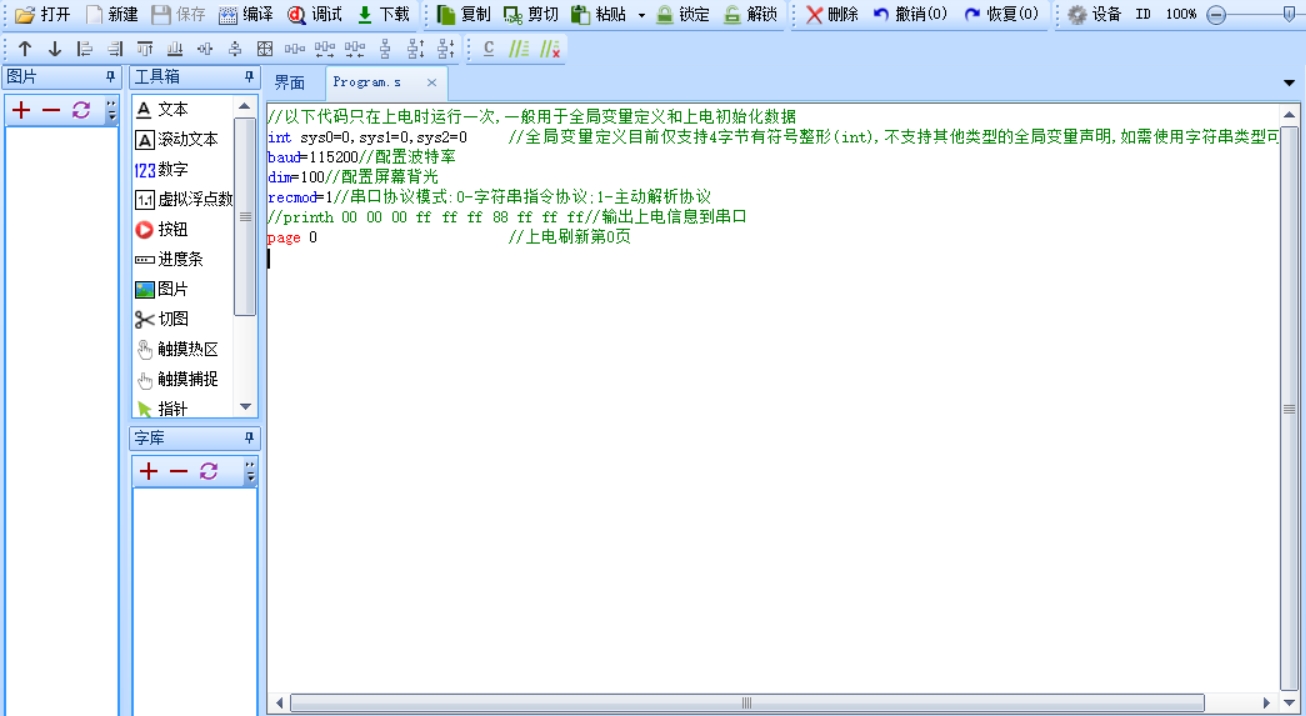

笔者要给大家分享的是“主动解析协议”，波特率使用的是115200，

至于默认的屏上电输出信息到串口，笔者也是没有用到，所以直接屏蔽了：

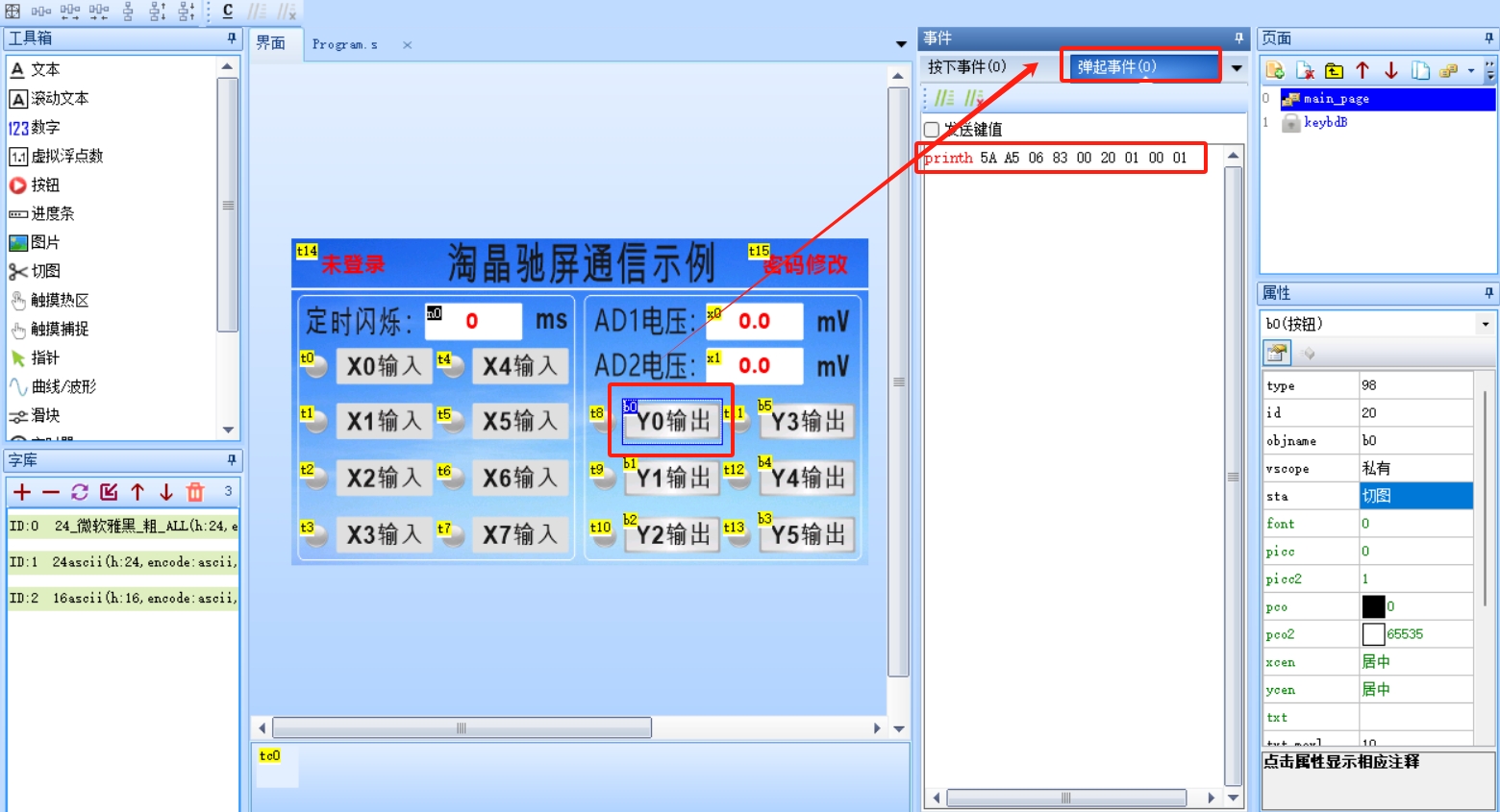

接下来，我们在Y0输出的按键弹起事件中添加如下代码，

改代码的作用就是当Y0上的控件b0按下并弹起后，

通过串口发送一串十六进制数：5A A5 06 83 00 20 01 00 01。

关于这一串数据的含义如下：

5A  A5 -- 帧头

06     -- 数据长度(从该位开始到最后所有数据字节数，不包含该位)

83     -- 功能码

00 20  -- 寄存器起始地址

01    -- 寄存器个数

00 01  -- 寄存器值

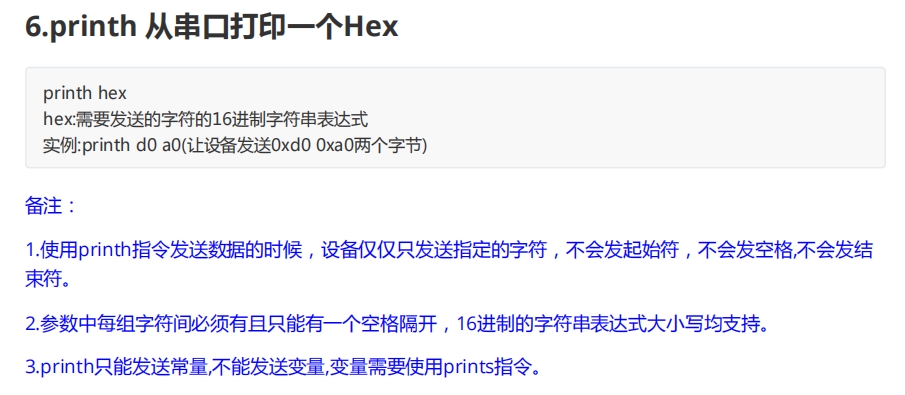

关于printh的作用如下：

按照同样的方式，添加b1-b5这五个控件用于控制Y1-Y5的输出，

只是每个控件通过串口发送的数据要做一些区分，最后一个字节分别为：02、03、04、05、06，即：

控制Y1发送：5A A5 06 83 00 20 01 00 02

控制Y2发送：5A A5 06 83 00 20 01 00 03

控制Y3发送：5A A5 06 83 00 20 01 00 04

控制Y4发送：5A A5 06 83 00 20 01 00 05

控制Y5发送：5A A5 06 83 00 20 01 00 06

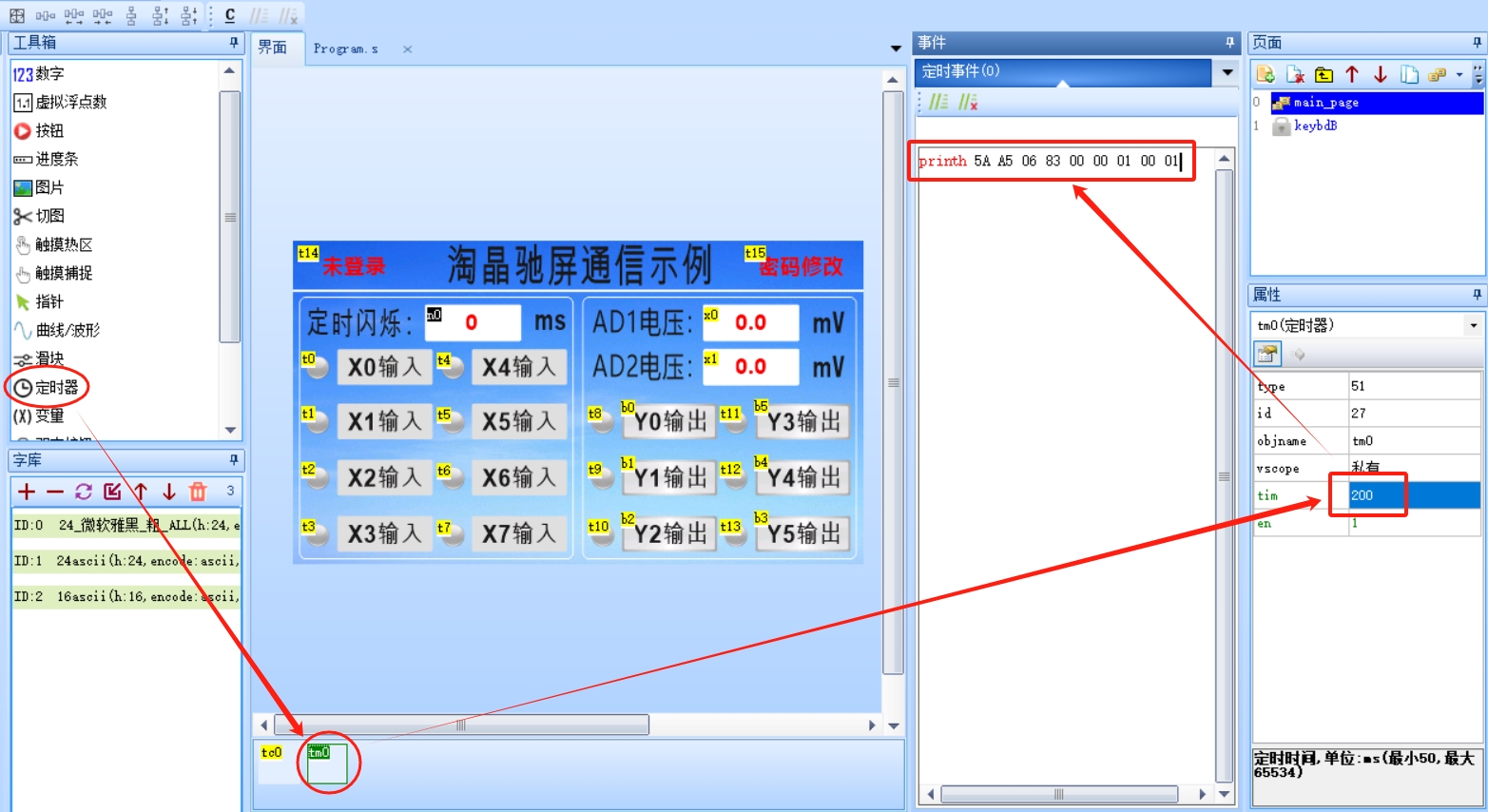

接下来，我们放置一个定时器控件，设置定时的时间为200ms，

在定时器时间当中添加代码：printh 5A A5 06 83 00 00 01 00 01，

即：每200ms发送一串十六进制数：5A A5 06 83 00 00 01 00 01。

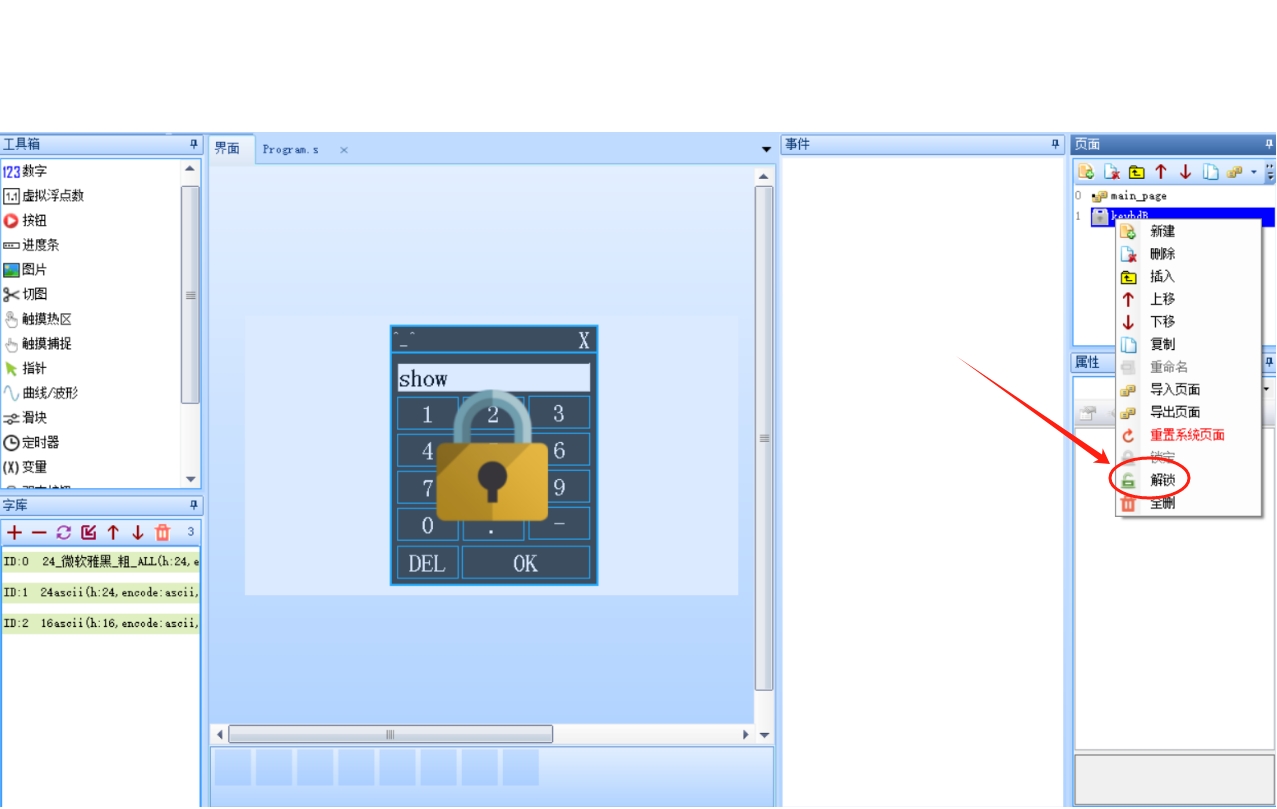

接下来，我们解锁一下之前添加的数字键盘：

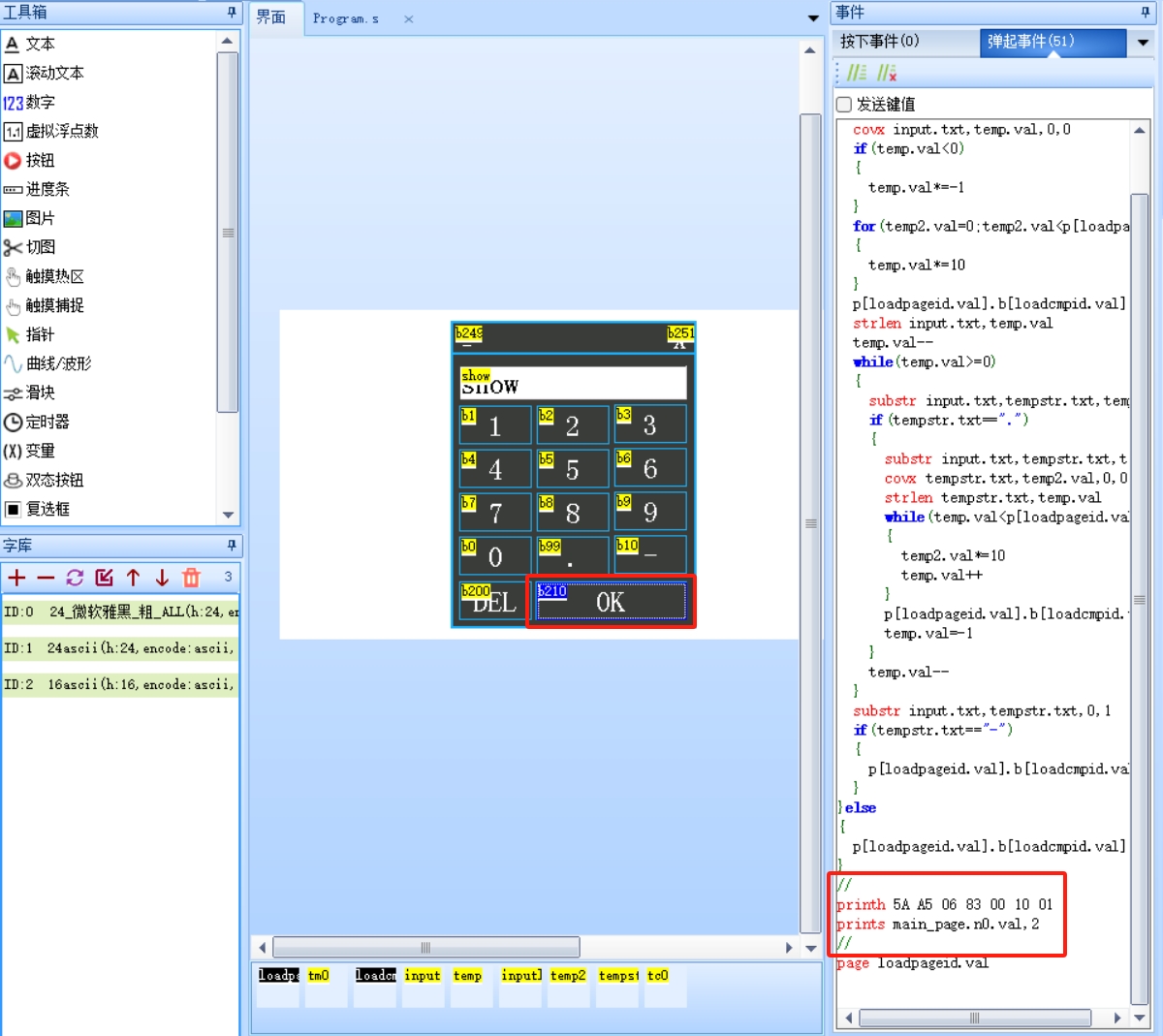

我什么要解锁这个数字键盘呢，是因为笔者想在按下键盘的OK键（即键盘输入完成）时，

将修改过的数字控件n0（定时闪烁）的值通过串口发送给单片机，之前笔者也提到，

想要实现这个功能其实是有很多方式，笔者使用的只是其中之一，也许大家会有更好的方式来实现。

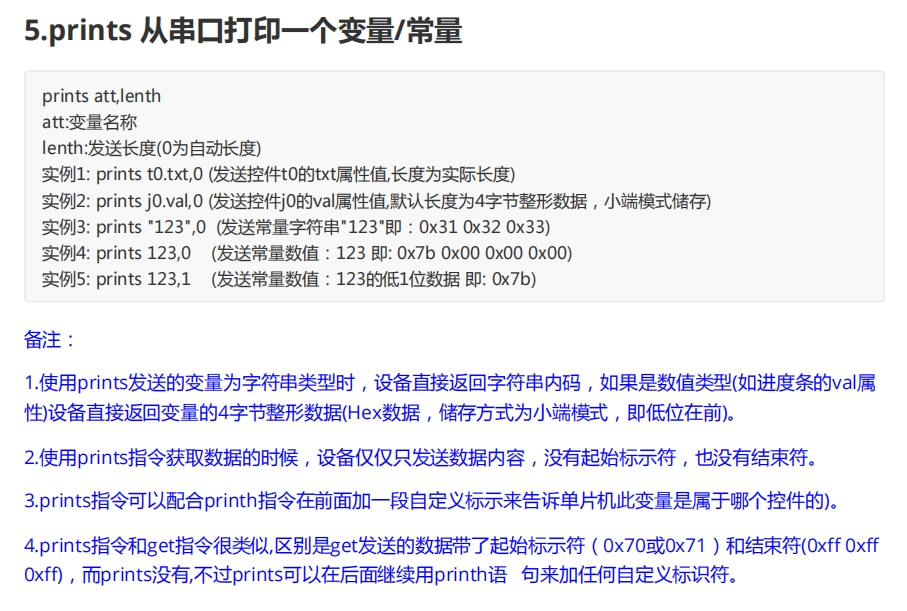

这里又用到了另外一个新的指令“prints”，关于该指令的用法如下：

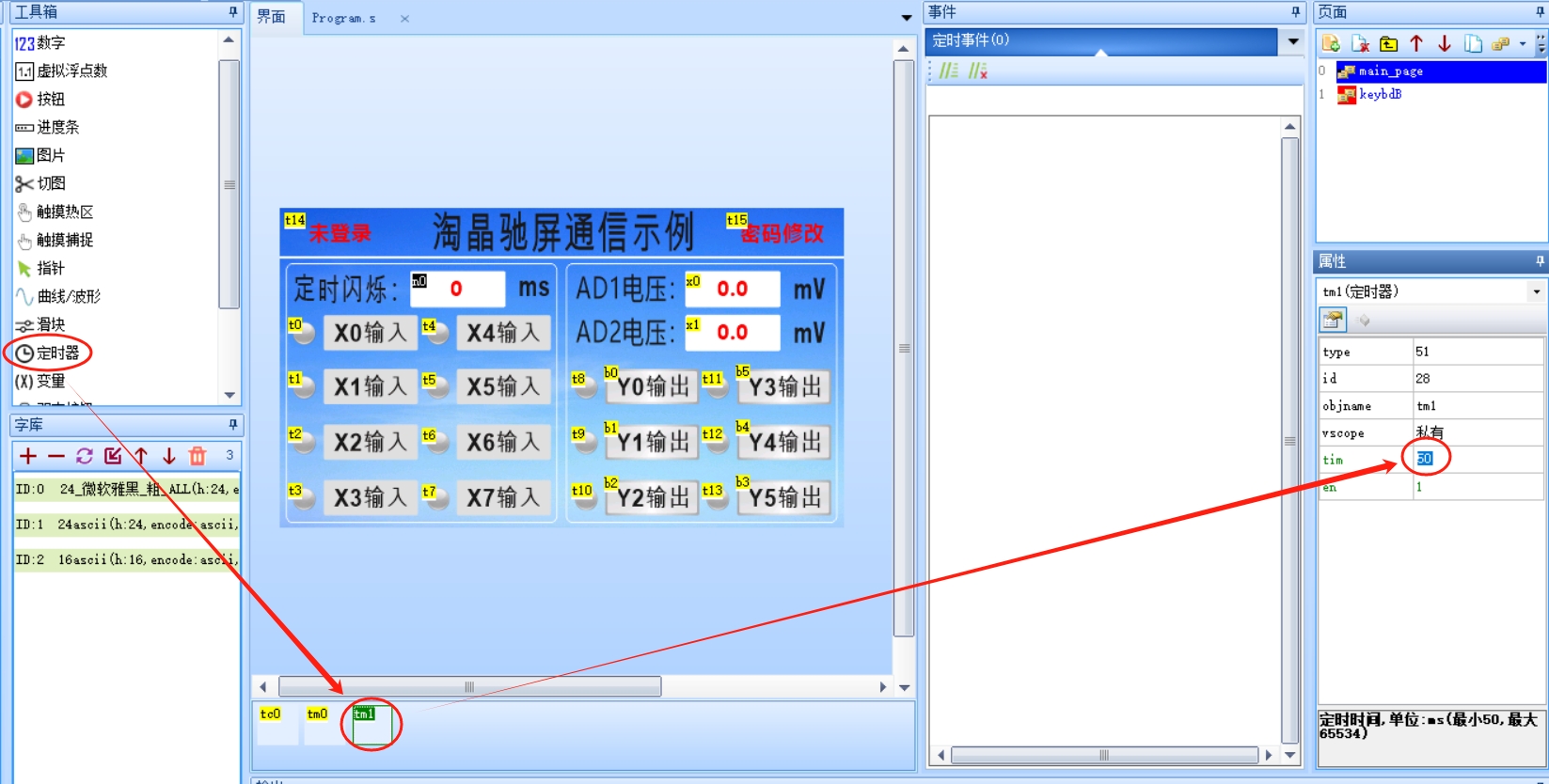

接下来，我们再放置一个定时器，设置定时时间为50ms，用来接收并解析串口屏收到的串口数据：

在Program.s文件中，我们再添加如下一些变量，在串口数据解析时需要用到：

接下来，我们在定时器1的中断事件中添加如下一些代码，

实现数据帧头的校验、数据长度校验、以及数据解析等。

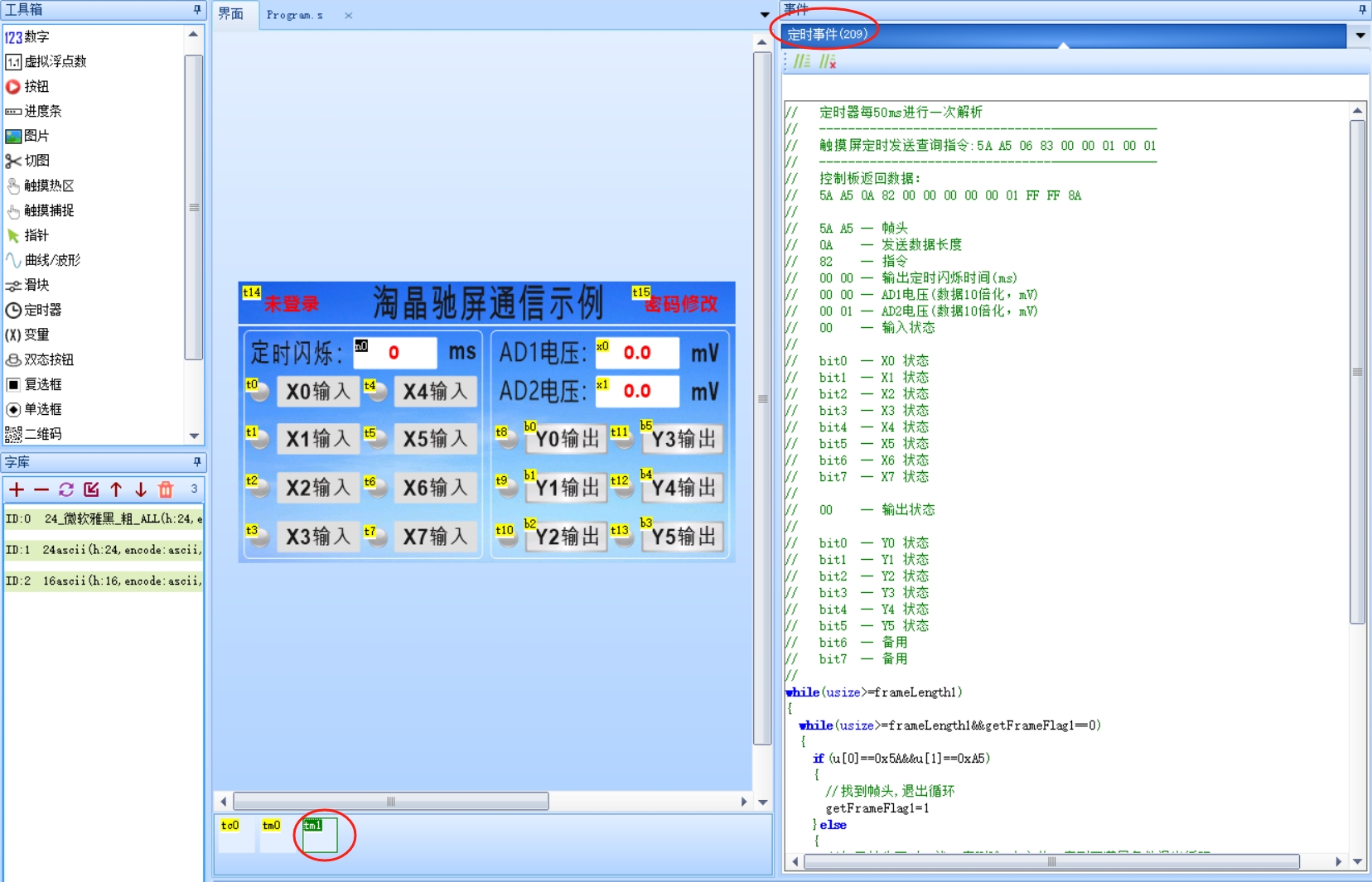

代码1：上述绿色部分主要是对串口数据收发帧格式的说明

代码2：帧头5A A5校验、数据长度校验、和校验、数据解析

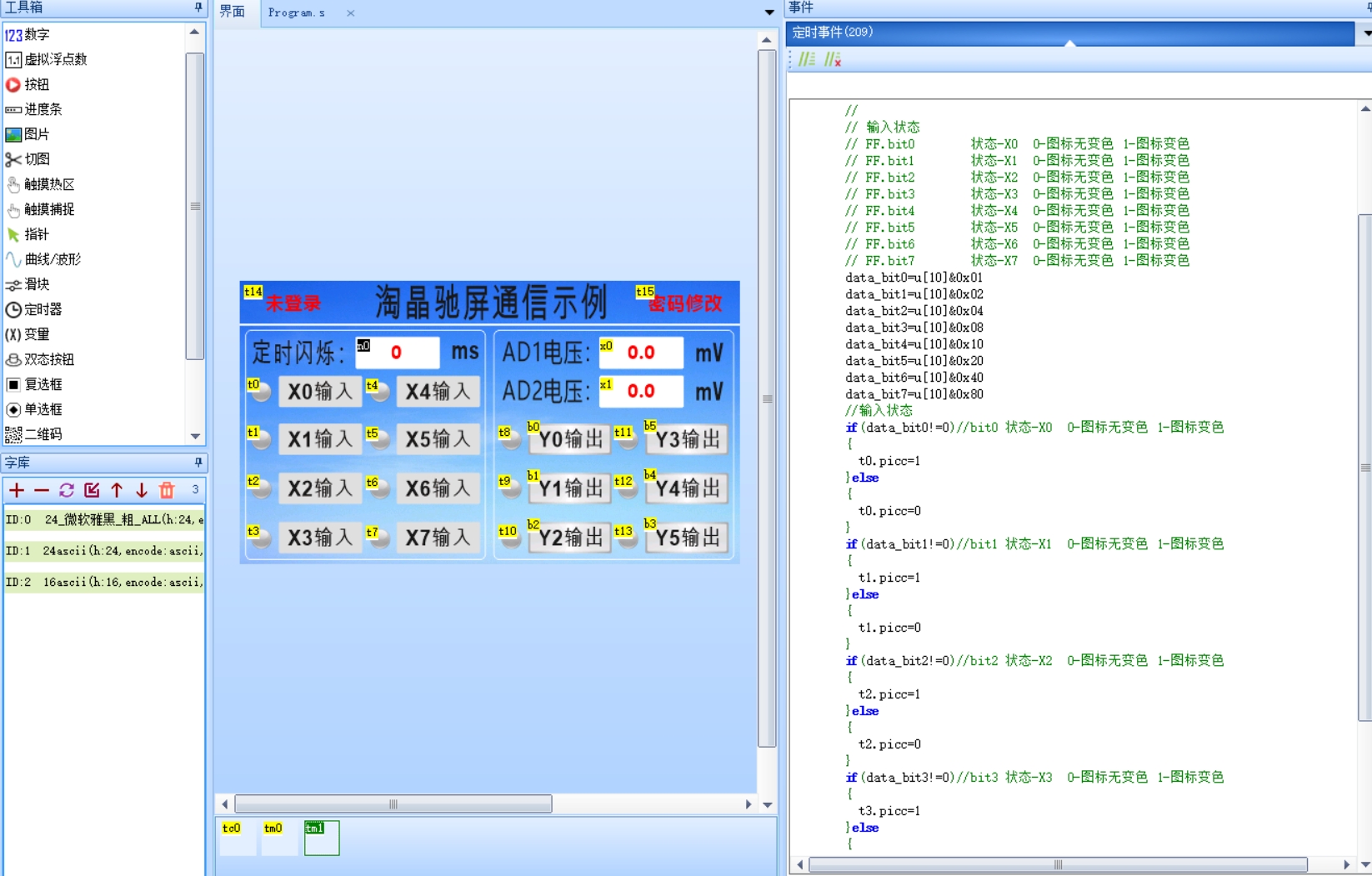

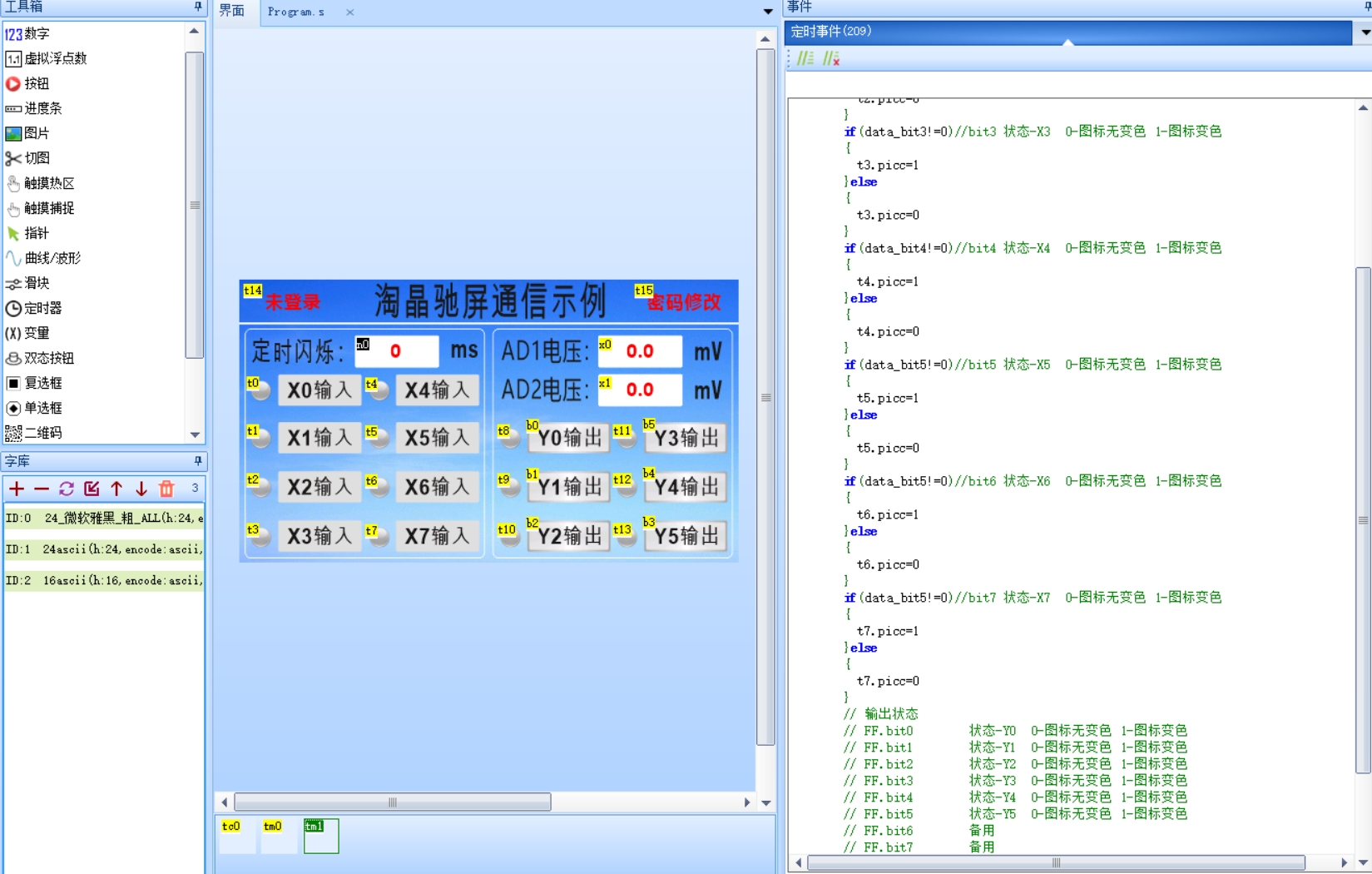

代码3：输入状态按位解析数据及图标显示处理

代码4：输入状态图标显示处理

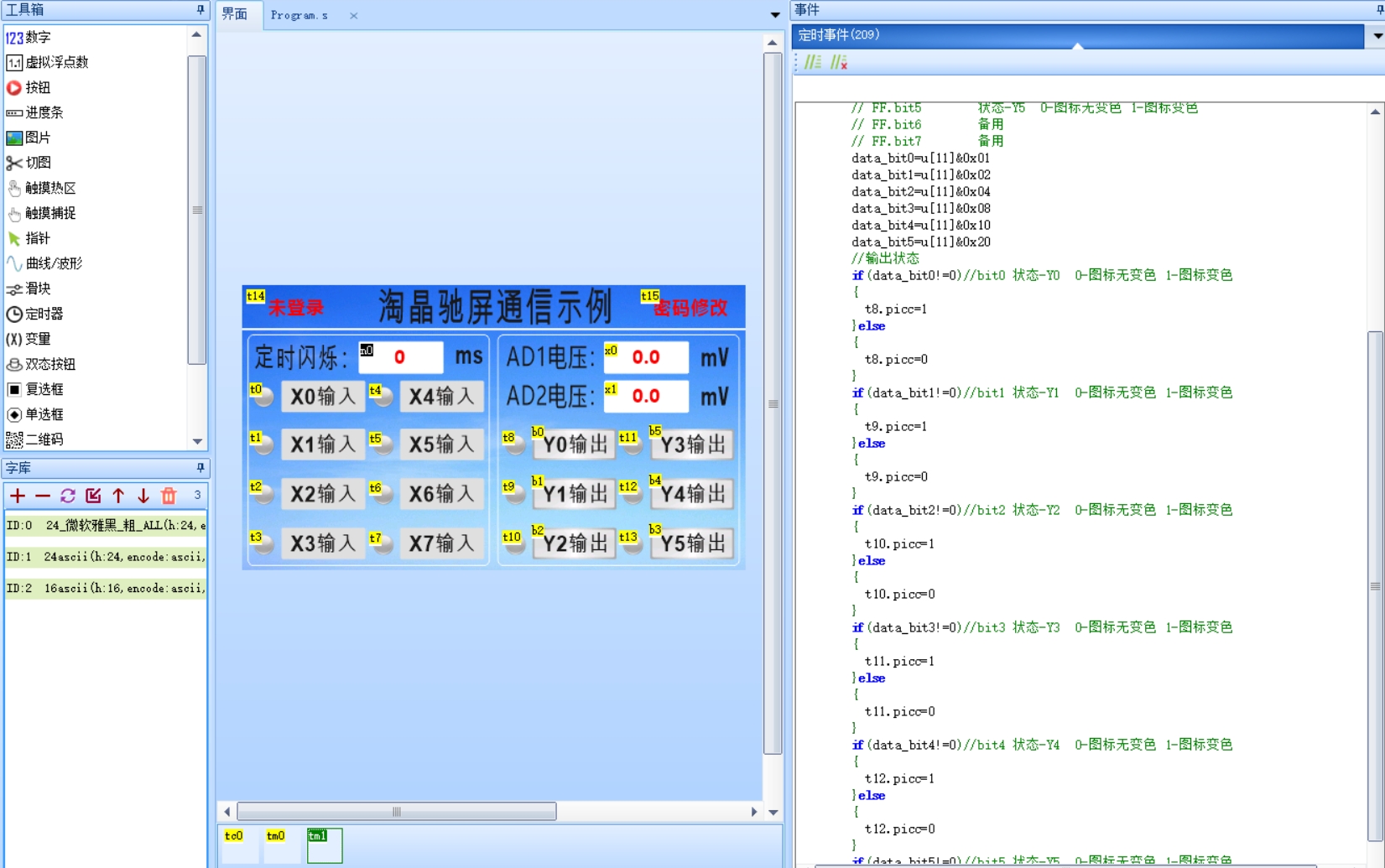

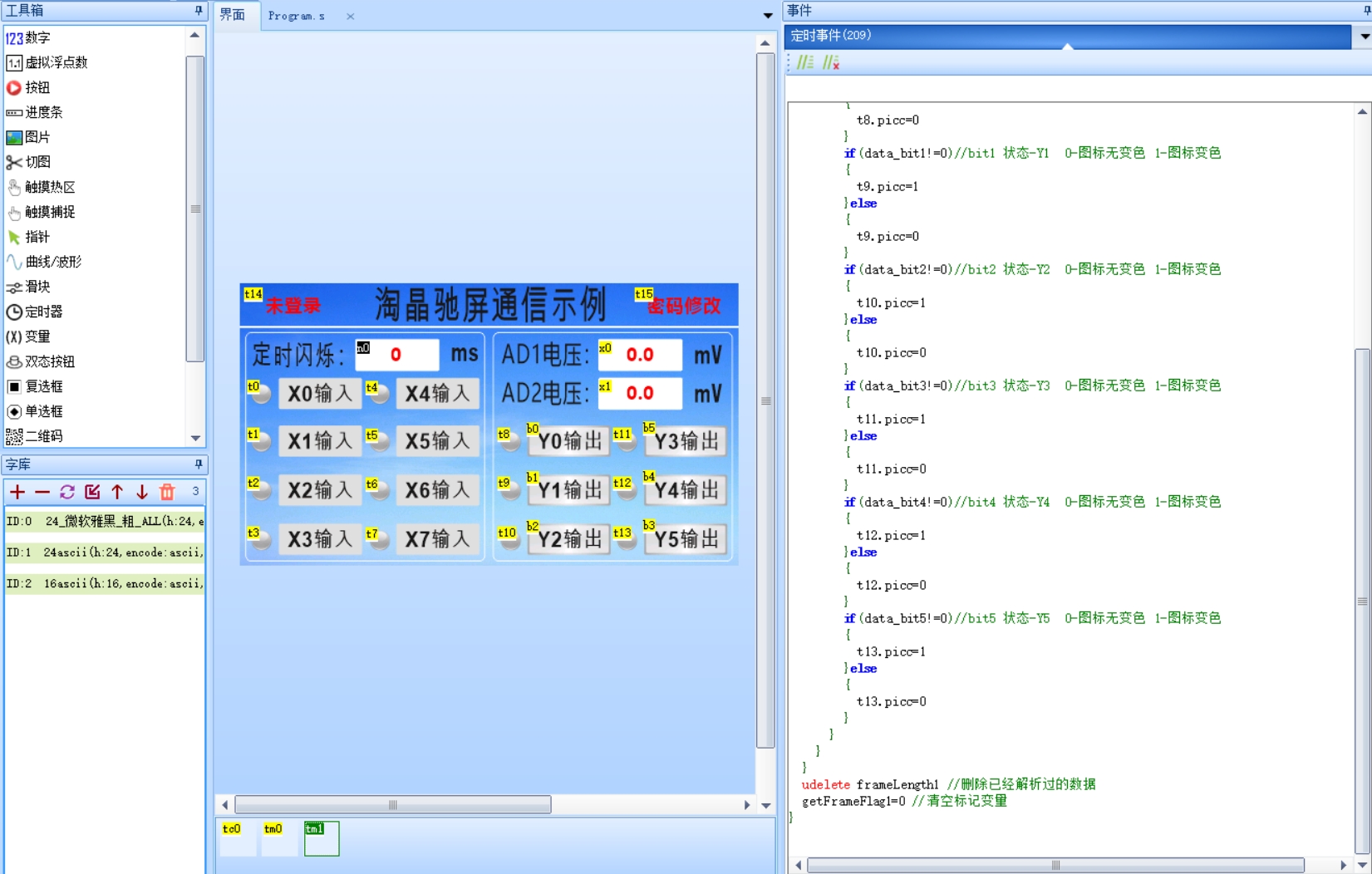

代码5：输出状态按位解析数据及图标显示处理

代码6：输出状态图标显示处理

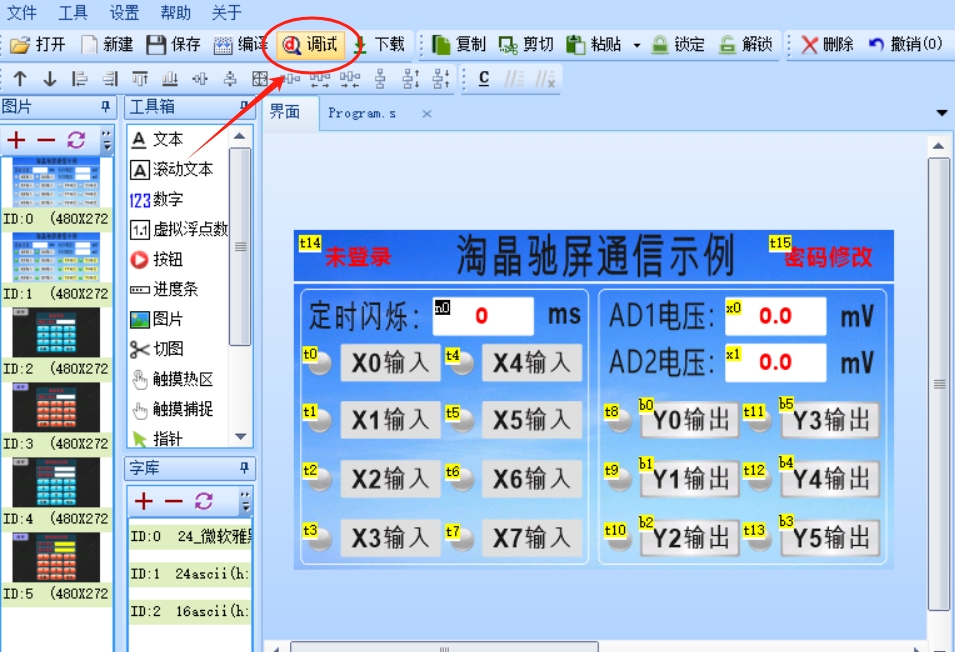

至此，数据收发部分的功能我们都实现了，我们可以用模拟器来调试，

根据协议来收发数据，看试下是否能按照我们的设定的功能来实现。

在调试模式下，笔者是通过虚拟串口及串口助手来收发数据，

当然咯，大家也可以直接在模拟器的指令输入框中输出Hex格式的指令，

笔者之所以使用串口助手，是因为在串口助手中计算和校验是比较方便的。

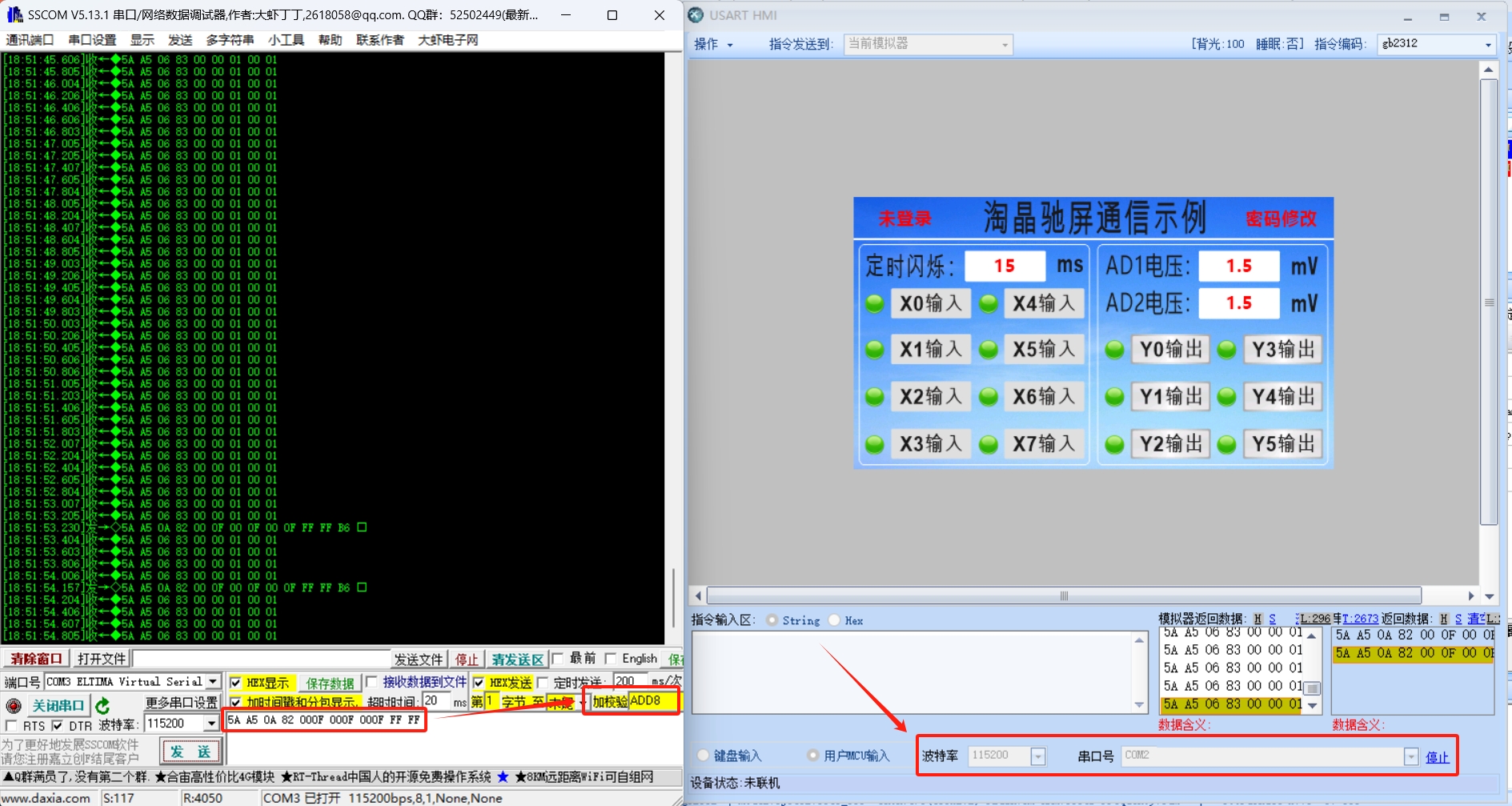

如上图所示，在进入调试模式时，

模拟器定时200ms向串口助手发送一串指令：5A A5 06 83 00 00 01 00 01，

按照通讯协议，通过串口助手发送一串16进制数：5A A5 0A 82 00 0F 00 0F 00 0F FF FF B6，

可以看到模拟上输入输出状态及其他几个参数也都能显示成功，说明我们的通讯是OK的。

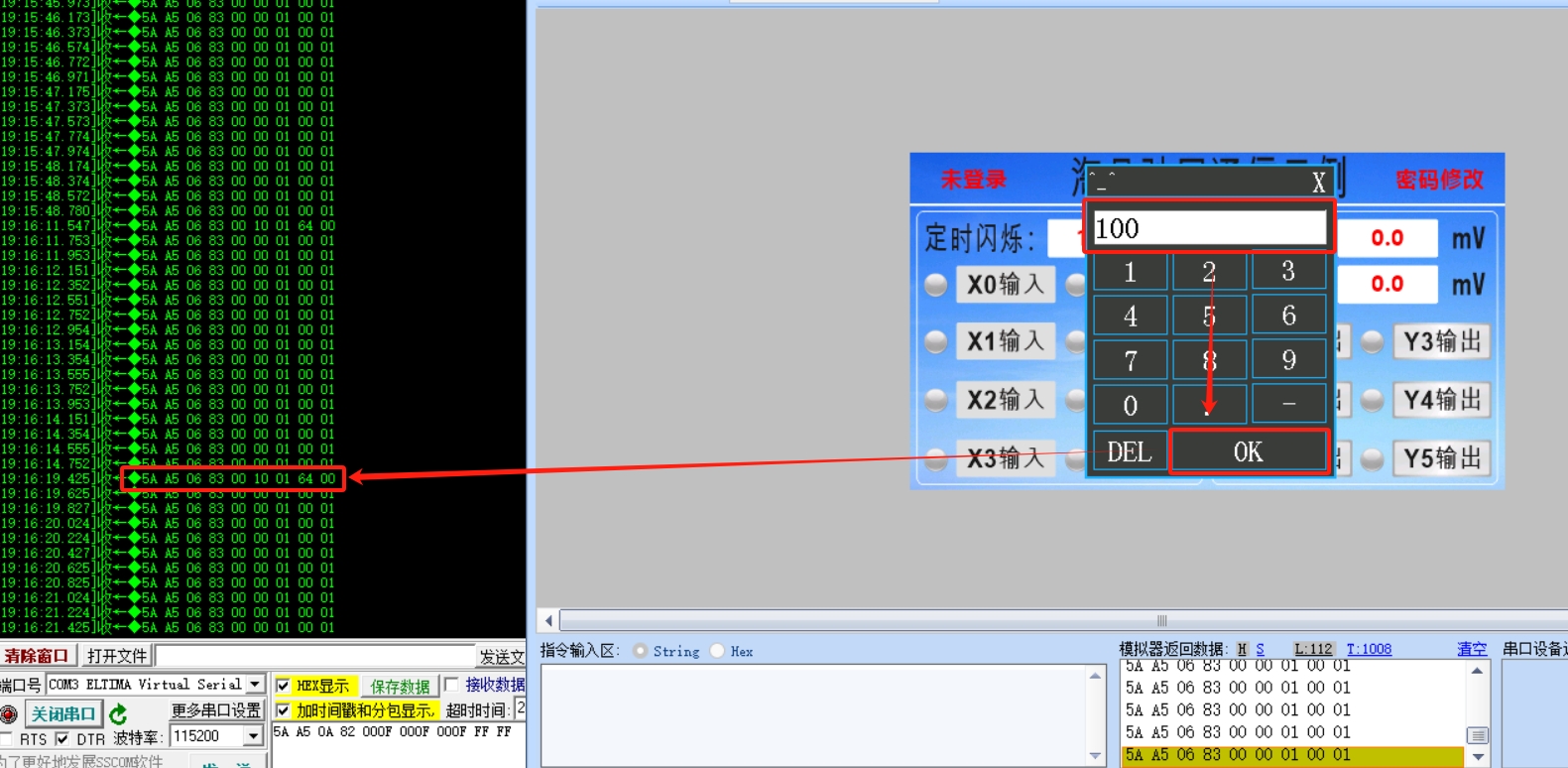

接下来我们在测试一下修改参数“定时闪烁”的值，看下是否能正常：

可以看到，当我们将“定时闪烁”的值设定为100时，

模拟器给串口助手下发的值是0x6400，是不是感觉有点不对劲？

难道不应该是0x0064吗？这里就需要特别注意一下“prints”这个指令了，

它在发送数值型变量的时候，数据是小端模式，即：低字节在前。

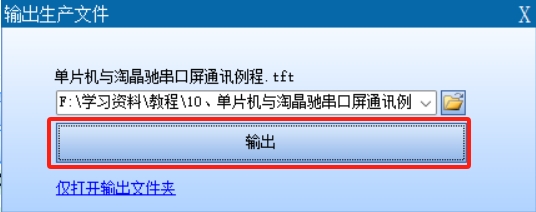

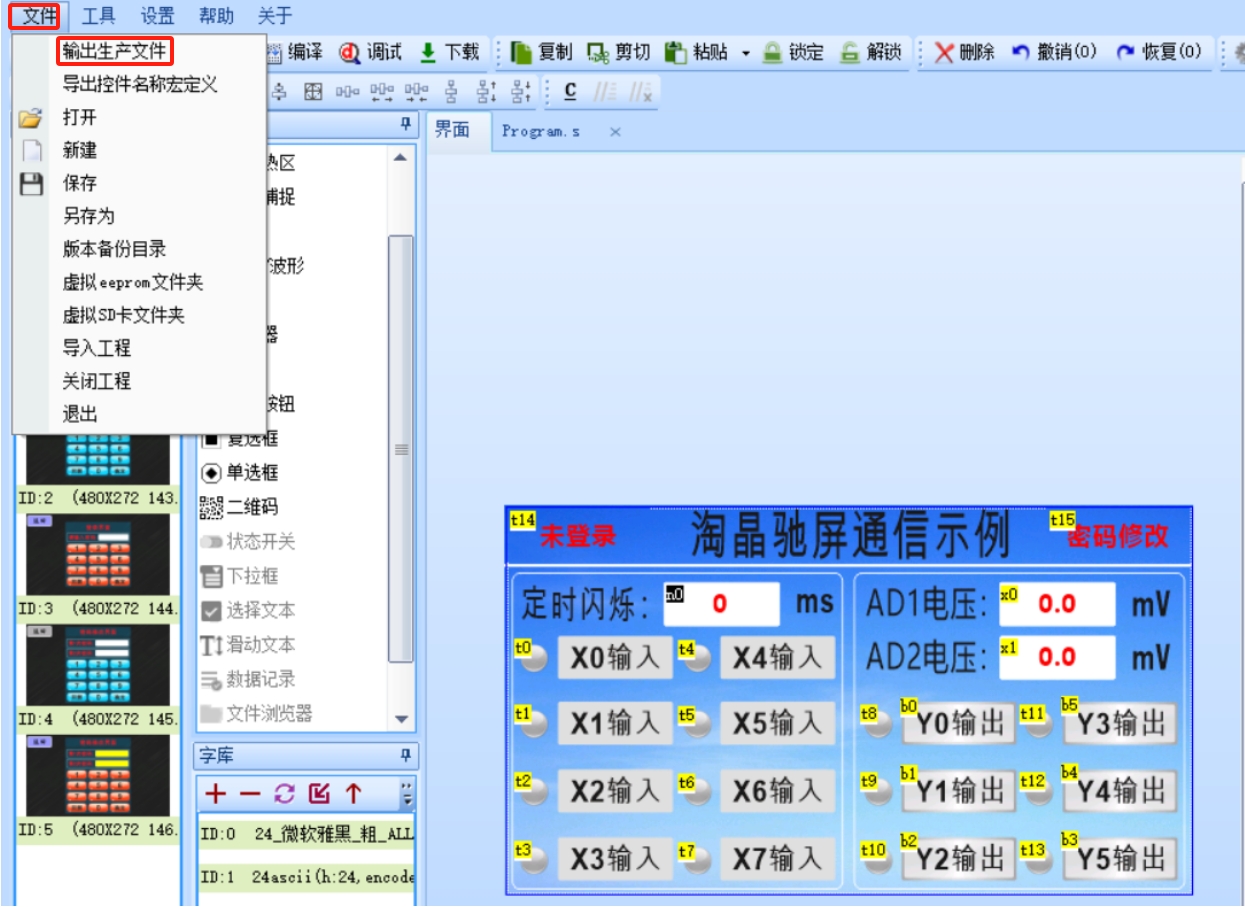

模拟调试没问题后，我们就可以输出生产文件，然后通过TF卡下载到屏中了：

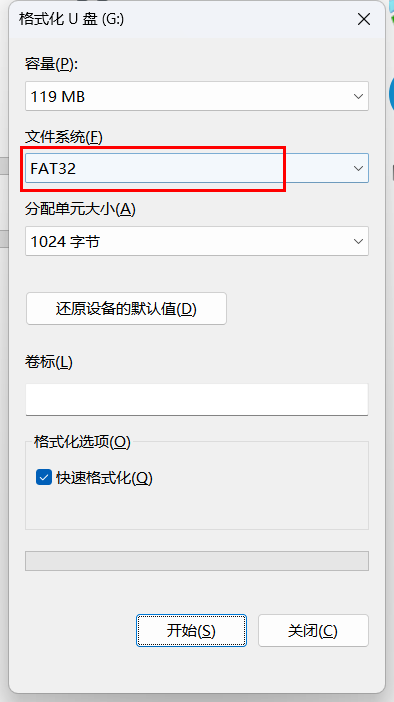

所使用的TF卡最大不要超过32G，且需要将TF卡格式化为FAT32格式：

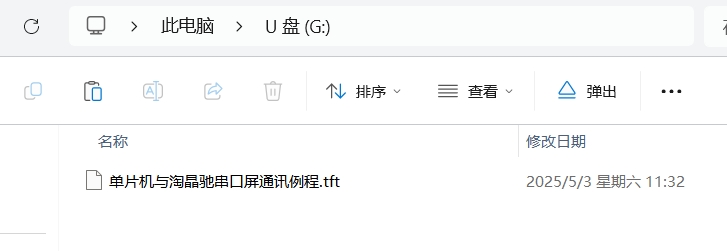

另外，TF卡中最好不要有其他的文件，

只保留我们需要用于下载到屏中的文件“单片机与淘晶驰串口屏通讯例程.tft”，

然后在屏未上电的情况下，将TF卡先插入屏的TF卡槽，

然后给屏上电，就可以开始给屏下载工程了。

至此，关于HMI工程的数据处理部分就介绍完了，

使用模拟器调试也是非常的方便，感兴趣的小伙伴们可以自己动手去试下，

下一讲笔者将给大家分享一下单片机部分的代码，即：STC单片机与淘晶驰串口屏通讯例程之03【单片机程序解析】。
