AI8051U学习，按键检测程序还能用于简单的信号频率检测

sdfan*** · 发表于 2025-5-3 21:07:05

/***
//按键识别演示程序，《8051U深度入门到32位51大型实战教学视频》学习心得分享
//IO口边沿触发测试程序，测试可以响应多高的信号频率
//单片机型号：AI8051U  40MHz,擎天柱 Ai8051U转89C52核心功能实验板

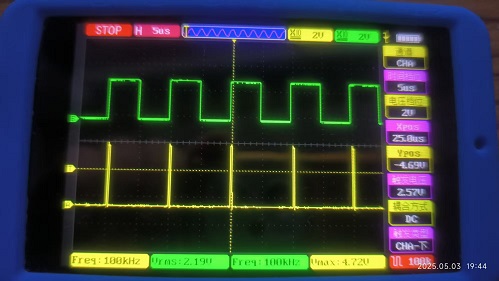

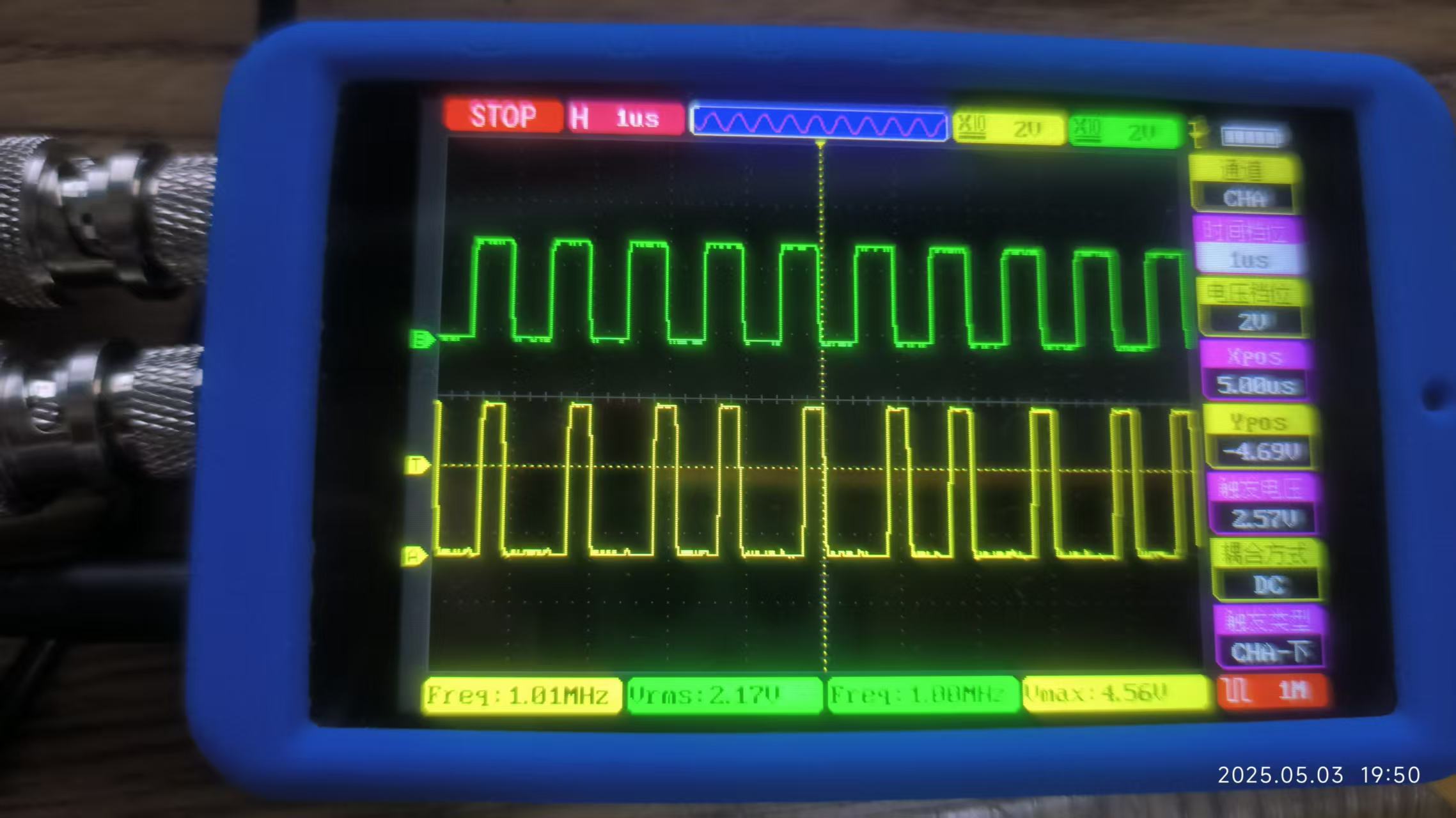

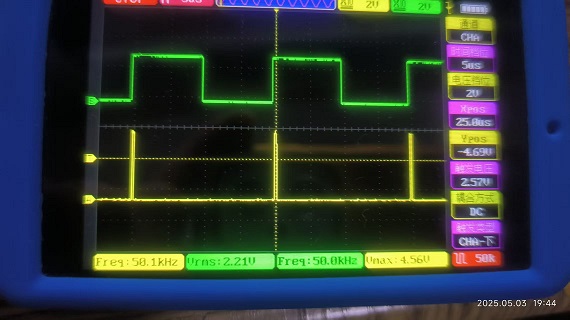

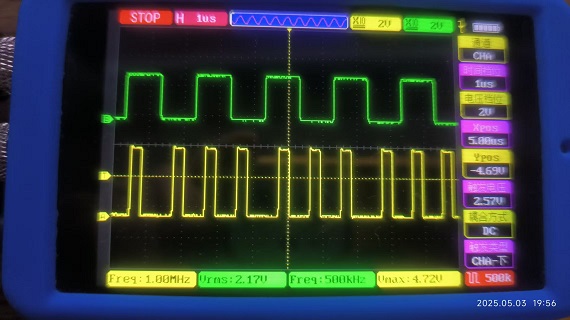

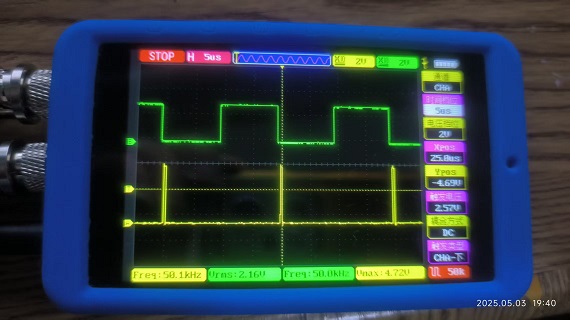

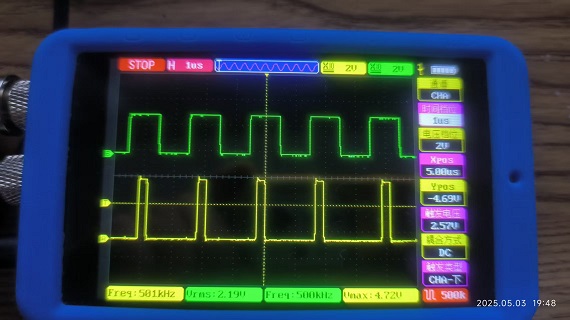

//外部通过正点原子示波器输入测试信号,双边沿触发响应信号频率500KHz频率，单边沿触发响应信号频率1000KHz
//本程序使用P27端口输出触发信号，将其输入P32端口测试
//点击要编译的main.c右击在options for File "main.c"勾选编译到工程
***/
#include <ai8051u.h>


BOOL CurState;               //当前按键状态
BOOL PreState = 1;        //前一次按键状态假定为高
BOOL EdgeTrig = 0;        //保存边沿触发值
sbit in = P3^2;     //输入信号口
sbit out = P2^7;    //输出信号测试口

void main(void){
    WTST = 0;  										//设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; 										//扩展寄存器(XFR)访问使能
    CKCON = 0; 										//提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;
    while (1){

////////        双边沿触发     双边沿触发响应信号频率500KHz
        CurState =  in;          //获取当前按键状态
//        EdgeTrig = CurState ^PreState;   //检测按键变化边沿，上升沿、下降沿均会触发
        out = CurState ^ PreState;
        PreState = CurState;         //将当前按键值保存，作为前一次按键值，用于下一次边沿检测
/////////////////////////////////////////////////////////////////////////////
/***
////////        上升沿触发   单边沿触发响应信号频率1000KHz频率

//      CurState =  in;          //获取当前按键状态
//      out = CurState & PreState;
//      PreState = ~CurState;
/////////////////////////////////////////////////////////////////////////////

////////        下升沿触发   单边沿触发响应信号频率1000KHz频率

//      CurState =  ~in;          //获取当前按键状态
//      out = CurState & PreState;
//      PreState =  ~CurState;
/////////////////////////////////////////////////////////////////////////////
***/
    }
}
