单片机程序容量和十六进制文件大小怎么选择？

cjt***

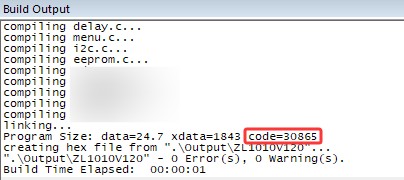

根据编译后生成的十六进制文件大小，怎么合理选择STC单片机程序容量？大于多少合适？

国芯人***

在嵌入式系统开发中，程序存储空间的选择直接影响硬件成本与系统扩展性。针对十六进制文件与程序容量的关系，笔者结合工程实践提出以下专业建议：

一、十六进制文件与程序容量的换算关系
1. HEX文件结构分析
Intel HEX格式文件包含地址偏移（Extended Linear Address）、数据记录（Data）、文件结束（End Of File）三类记录。典型结构如下：
:020000040000FA
:100000000C9445000C946A000C946A000C946A002D
其中地址记录占4字节/行，数据记录额外包含字节计数、地址、类型、校验和等6字节元数据。以16字节数据行计算，实际存储效率为：16/(16+6)=72.7%

2. 实际程序容量计算公式
实际占用FLASH容量 = Σ(数据记录长度) + 启动代码 + 中断向量表
建议通过以下方式精确计算：

bash
arm-none-eabi-size firmware.elf  # 显示text段实际大小
objcopy -O binary firmware.elf firmware.bin  # 生成二进制文件直接测量
复制代码

二、容量选择技术准则
1. 基础预留原则
开发阶段：占用率≤70%（预留调试日志、临时补丁等）
量产阶段：占用率≤85%（保留OTA升级空间）
安全临界系统：需保留双备份区，总占用≤40%

2. 分页结构影响

3. 优化等级影响实测数据
| 优化等级 | 代码体积 (KB) | 执行效率 |
|---------|--------------|---------|
| -O0     | 48.2         | 100%    |
| -Os     | 32.7         | 93%     |
| -Oz     | 29.1         | 88%     |
建议开发阶段采用-O2平衡调试能力，量产阶段切换至-Os。

三、工程实践建议
1. 容量选择流程
(1) 编译生成MAP文件，分析模块占用：

bash
arm-none-eabi-nm --size-sort firmware.elf
复制代码

(2) 评估动态增长需求：
协议栈扩展：如MQTT升级需预留8-12KB
算法迭代：CNN模型更新通常需要15-25KB
(3) 选择满足条件的最近容量档位：
实测需求7.2KB → 选16KB型号
实测需求18.3KB → 选32KB型号

2. 特殊场景处理


四、典型误区分析
1. 直接按HEX文件大小选型
某案例中HEX文件236KB，实际bin文件仅158KB，因HEX包含大量0xFF填充区

2. 忽视存储器架构差异
Spansion FLASH采用256字节页擦除
Winbond FLASH使用4KB扇区
不当选择将导致写操作耗时增加300%

3. 未考虑启动加载器占用
某些SoC（如TI CC2640）的Bootloader固定占用12KB FLASH空间

五、选型案例分析
某智能传感器项目需求：
核心算法：23KB
通信协议栈：18KB
驱动程序：9KB
安全认证：7KB
总需求：57KB

推荐方案：
选型64KB FLASH MCU（GD32E230系列）
实际占用率：57/64=89.1%
预留空间：7KB（满足未来增加Modbus协议需求）

结语：
程序容量选择需建立在对编译机制、存储架构、扩展需求的系统分析基础上。建议建立容量评估矩阵，包含当前用量、历史增长率、功能路线图等要素。对于长期维护项目，宁可提升一档容量规格（如从32KB选64KB），其带来的成本增加（约$0.15）远低于后期硬件更换的工程成本。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

在ISP软件中，打开该HEX文件，在程序文件缓冲区中，就可以看到实际大小
