8H系列单片机死区控制问题

cjt***

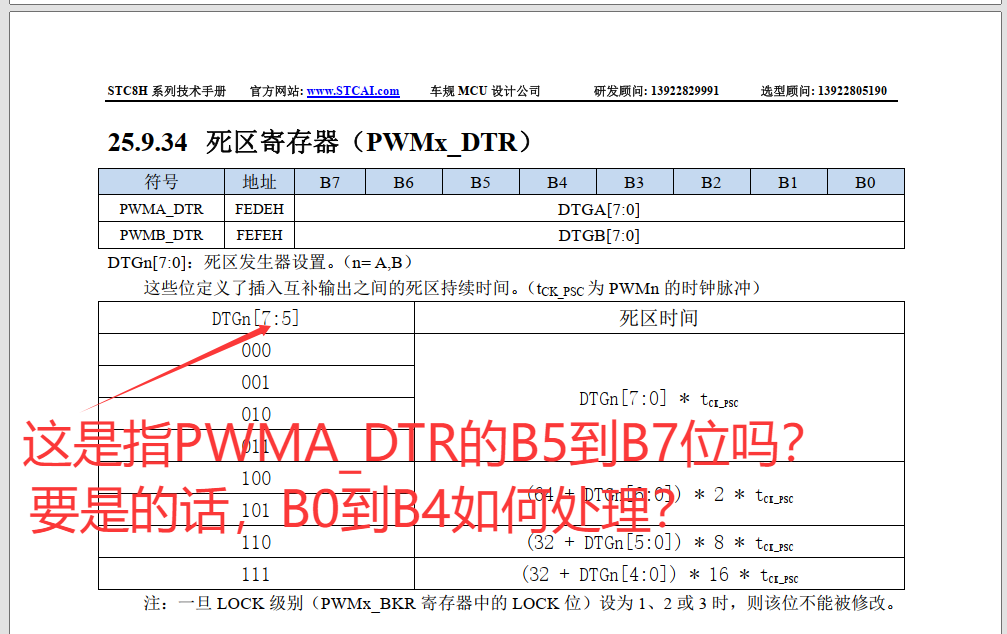

对与8H系列单片机，有关死区控制寄存器的设置说明看不明白，求解：第一个问题看图。第二个问题是,用某个或几个ADC脚获得的值，去控制死区的大小，让ADC值大时死区时间长，ADC值小时死区时间短，怎么实现？第三个问题：死区能不能关死，也就是通过控制死区时间，能完全关闭输出吗？哪里有讲解死区控制的视频？

国芯人***

关于STC8H系列单片机死区控制问题的专业解答

问题一：死区控制寄存器的设置说明

STC8H系列单片机的死区控制功能主要通过配置相关的寄存器来实现。死区控制寄存器（Dead Time Control Register, DTCR）用于设置PWM信号在切换时的延迟时间，以防止上下桥臂同时导通导致的短路问题。以下是死区控制寄存器的设置说明：

1. 死区时间设置：
死区时间通常以时钟周期为单位进行设置。STC8H系列单片机允许用户通过配置寄存器来设置死区时间的具体值。
例如，假设死区时间寄存器为DTCR，其低8位用于设置死区时间的具体数值。用户可以根据系统时钟频率和所需的死区时间来计算出相应的寄存器值。

2. 死区使能控制：
死区控制寄存器中通常包含一个使能位，用于开启或关闭死区功能。用户需要根据实际应用需求来决定是否启用死区控制。

3. 死区极性设置：
某些情况下，死区控制寄存器还允许用户设置死区极性，即死区时间是在PWM信号的上升沿还是下降沿生效。

问题二：用ADC脚获得的值控制死区大小

要实现通过ADC引脚获取的模拟信号值来控制死区大小，可以按照以下步骤进行：

1. ADC采样：
首先，配置ADC模块，选择需要采样的ADC引脚，并设置采样频率和分辨率。
通过ADC模块读取模拟信号的值，并将其转换为数字值。

2. 死区时间计算：
根据ADC采样得到的数字值，计算出所需的死区时间。通常，ADC值与死区时间之间存在一定的线性关系，用户可以根据具体应用需求设计相应的转换公式。

3. 更新死区控制寄存器：
将计算得到的死区时间值写入死区控制寄存器DTCR，以更新死区时间设置。

4. 实时调整：
在系统运行过程中，可以周期性地进行ADC采样，并根据采样结果实时调整死区时间，以适应不同的工作条件。

死区控制视频资源

关于STC8H系列单片机死区控制的详细讲解视频，建议参考以下资源：

1. 官方技术文档：
STC官方网站提供了详细的技术文档和用户手册，其中包含死区控制寄存器的详细说明和配置示例。

2. 在线视频教程：
在各大视频平台（如B站、YouTube等）搜索“STC8H死区控制”或“STC8H PWM死区设置”，可以找到相关的教学视频。

3. 技术论坛和社区：
参与STC单片机相关的技术论坛和社区，与其他开发者交流经验，获取更多关于死区控制的实践案例和解决方案。

总结

STC8H系列单片机的死区控制功能通过配置死区控制寄存器来实现，用户可以根据系统需求设置死区时间、使能控制和极性。通过ADC引脚获取的模拟信号值可以用于动态调整死区时间，具体实现步骤包括ADC采样、死区时间计算和寄存器更新。建议参考官方技术文档和在线视频教程，以获取更详细的配置说明和实践指导。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

问题1、2：看手册意思是高三位即B7~B5，决定使用后面哪个公式计算死区时间。
根据需要的死区时间，反推出要用的公式和DTGn[7:0]对应的值填入就行。


问题3：
按公式1可以设为0，实际会怎样得测下。

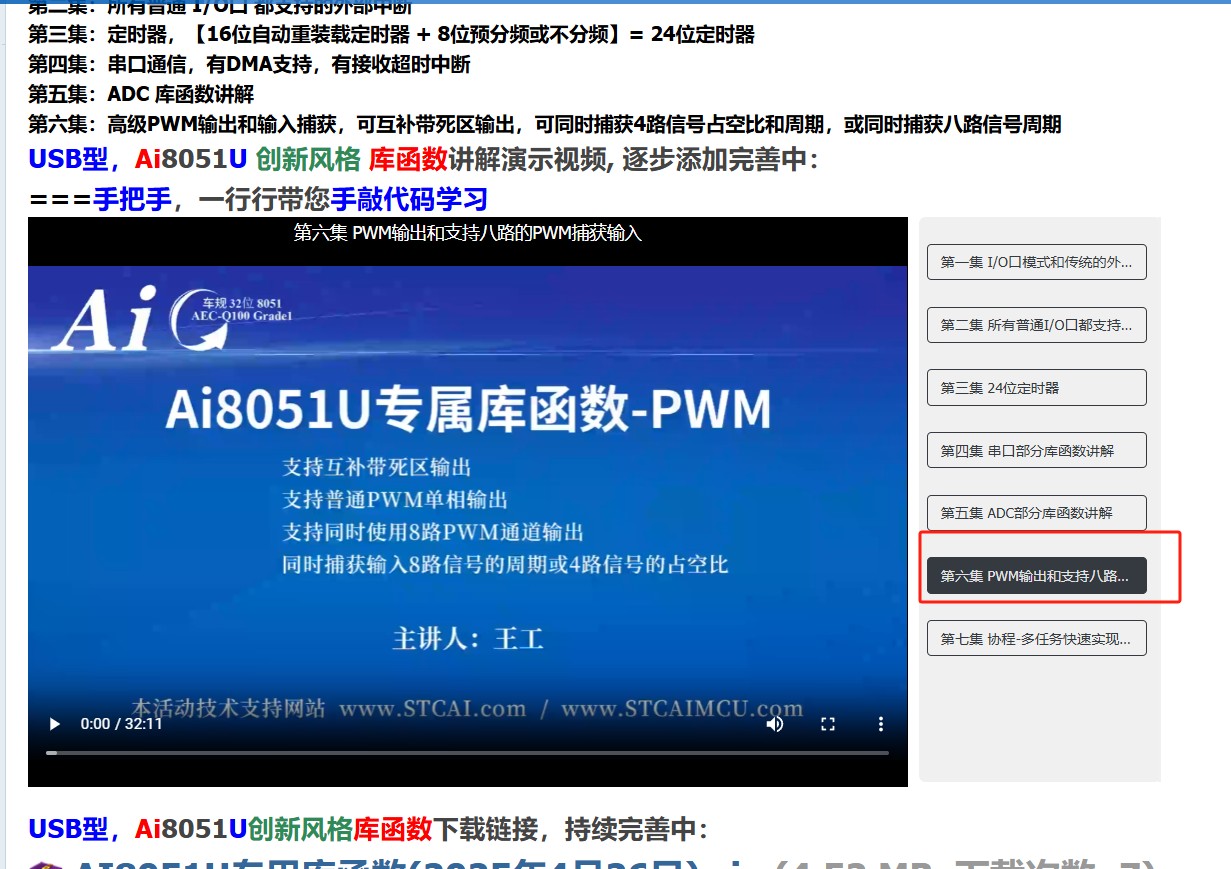

PWM讲解视频：
Ai8051U-32Bit 创新风格库函数, 4/26更新，持续完善，USB型，内部视频培训, 听取建议 - 软件库函数/原理图库/PCB库/最小包装 国芯技术交流网站 - AI32位8051交流社区
