各位老师，8g,3.3v供电，用推挽驱动npn三极管打开5v继电器线圈是不是可以？

jkwn***

附图

国芯人***

关于STC8G系列单片机在3.3V供电条件下，使用推挽输出驱动5V继电器线圈的问题，以下从技术角度进行分析和解答。

1. 问题背景
STC8G系列单片机是一款基于8051内核的高性能单片机，其I/O口支持多种输出模式，包括推挽输出。推挽输出模式的特点是能够提供较强的驱动能力，适合直接驱动小功率负载。然而，当需要驱动5V继电器线圈时，需考虑电压匹配和驱动能力的问题。

2. 电压匹配分析
STC8G系列单片机的工作电压为3.3V，而继电器线圈的额定电压为5V。直接使用3.3V的推挽输出驱动5V继电器线圈，可能会导致以下问题：
驱动电压不足：3.3V的输出电压可能无法完全驱动5V继电器线圈，导致继电器无法可靠吸合。
电流不足：即使电压勉强达到阈值，电流可能不足以维持继电器的稳定工作状态。

3. 驱动能力分析
推挽输出模式的驱动能力通常较强，但具体参数需参考STC8G的数据手册。假设推挽输出的最大驱动电流为20mA，而5V继电器线圈的工作电流为50mA，则直接驱动可能会导致以下问题：
电流不足：推挽输出无法提供足够的电流，导致继电器无法正常工作。
单片机过载：长期工作在超负荷状态下，可能损坏单片机的I/O口。

4. 解决方案
为了确保5V继电器能够可靠工作，建议采用以下方案：
电平转换电路：使用电平转换芯片或晶体管（如NPN三极管或MOSFET）将3.3V信号转换为5V信号，再驱动继电器线圈。
继电器驱动模块：使用专门的继电器驱动模块，这些模块通常内置了电平转换和电流放大功能，能够直接与3.3V单片机接口。
光耦隔离：如果需要电气隔离，可以使用光耦隔离器，将3.3V信号转换为5V信号，再驱动继电器。

5. 电路设计建议
以下是一个简单的晶体管驱动电路设计示例：

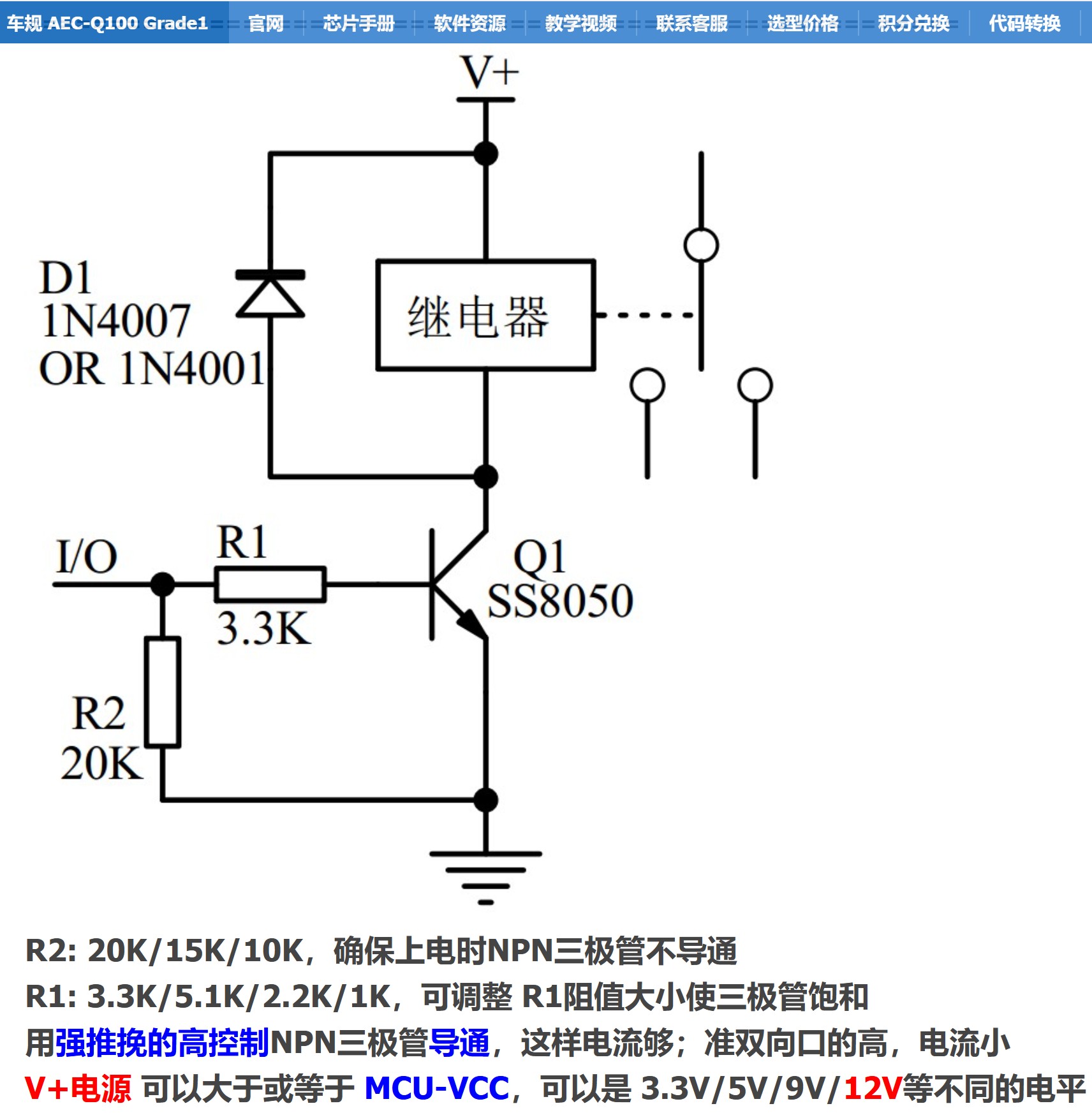

NPN三极管驱动电路：
使用一个NPN三极管（如2N3904）作为开关。
基极通过一个限流电阻（如1kΩ）连接到STC8G的I/O口。
集电极连接到继电器线圈的一端，继电器线圈的另一端连接到5V电源。
发射极接地。
在继电器线圈两端并联一个续流二极管（如1N4148），以保护三极管免受反向电动势的损害。

6. 总结
直接使用STC8G的3.3V推挽输出驱动5V继电器线圈存在电压和电流不足的风险，可能导致继电器无法可靠工作。建议采用电平转换电路、继电器驱动模块或光耦隔离器等方案，以确保系统的稳定性和可靠性。

希望以上分析对您有所帮助。如有进一步问题，欢迎继续讨论。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

继电器电流不大的话（100mA内）建议8050换9014，HFE大一些

jkwn***

Debu*** 发表于 2025-4-29 10:49
继电器电流不大的话（100mA内）建议8050换9014，HFE大一些

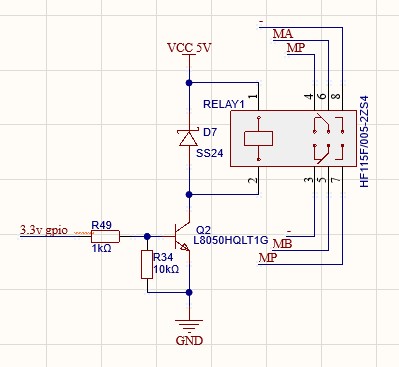

现在的这个电路测试还行，gpio输出高电平3.3v时，CE之间的电压只有30mv，肯定是饱和了，您觉得有必要换9014吗
（继电器电阻是62Ω，5v供电下电流应该是80ma）

而且9014的ic电流好小啊

神***

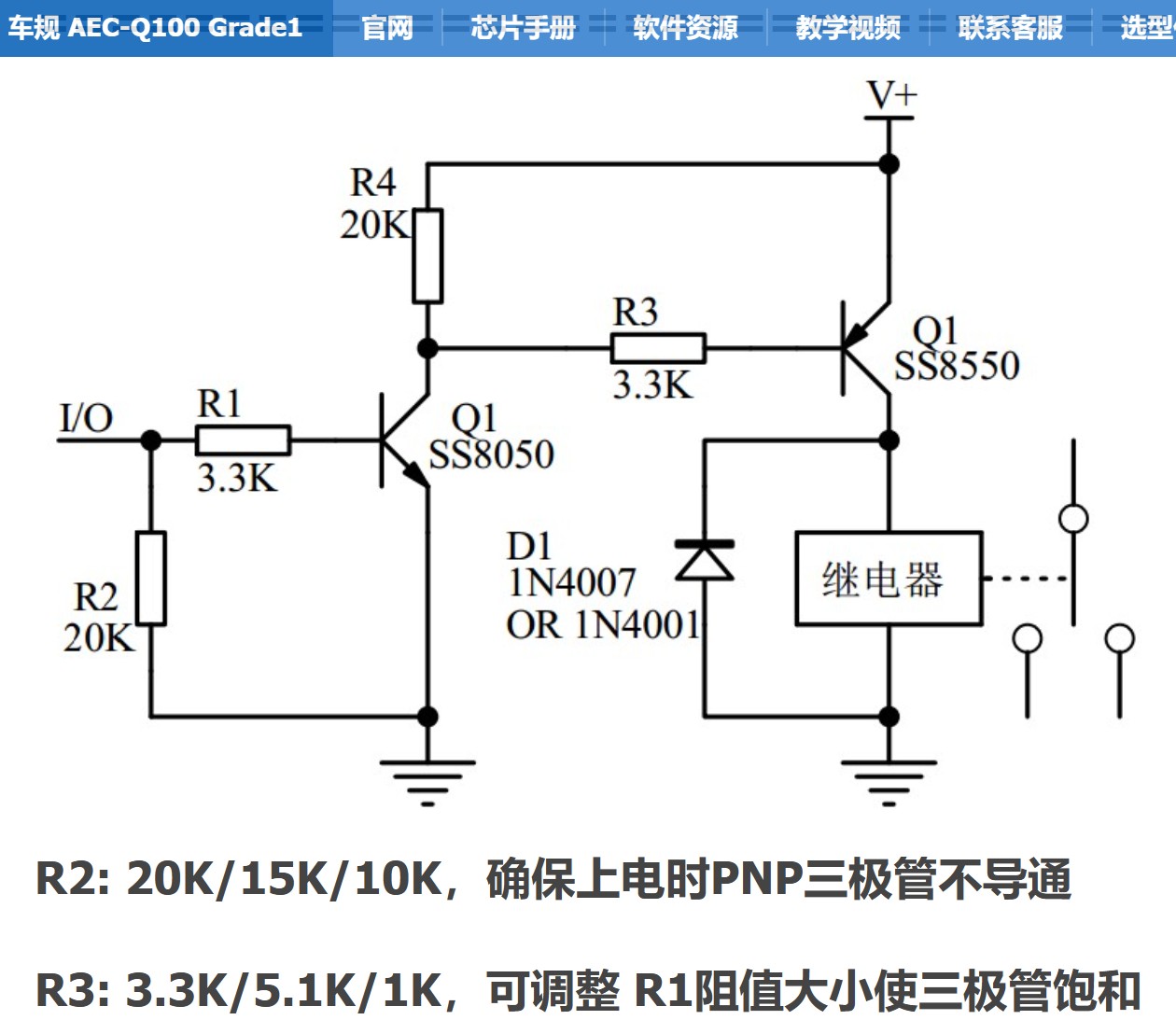

一灯大师，I/O口控制: LED点灯, NPN/PNP三极管, N-MOS管/P-MOS管, 光耦, 继电器 - I/O读写及点灯，外部中断 ，所有I/O都支持的普通I/O中断，按键扫描 国芯技术交流网站 - AI32位8051交流社区

Debu***

jkwn*** 发表于 2025-4-29 10:57
现在的这个电路测试还行，gpio输出高电平3.3v时，CE之间的电压只有30mv，肯定是饱和了，您觉得有必要换901 ...

可靠饱和就可以

jw***

可以使用达林顿光耦，电路简单还信号隔离
