TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube

erci***

TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube
整合了论坛两个例程到Ai8051U实验箱上，
项目使用AiCube框架。
FatFs可选择使用W25Q128或SD卡 / TF卡,

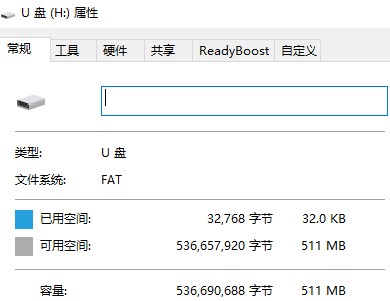

SDSC(512MB)或SDSC(4GB)卡格式化后可通过读卡器连接电脑读写文件。





SDTest-20251031.zip (591.62 KB, 下载次数: 155)

昨天 18:25 上传

点击文件名下载附件

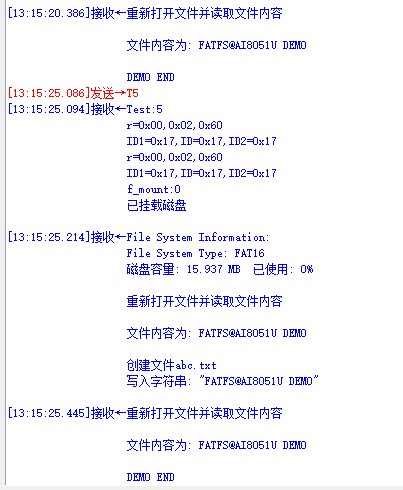

当前程序采用40M主频，SPI外设4分频，HSSPI 5分频，
可尝试进一步提升分频速度，也可加入DMA使用。
对SPI操作主要在SD.c中，调用SPI_WriteByte接口。

参考链接：
文件系统 FATFS@AI8051U，通用 FAT/exFAT - uCOS/FreeRTOS，GUI-uGFX/U8g2, 文件系统, 国产RTOS, 实时操作系统 国芯技术交流网站 - AI32位8051交流社区


TF卡读写和USB-CDC/虚拟串口数据传送例程-基于STC32 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 国芯技术交流网站 - AI32位8051交流社区

神***

先，【低速SPI通信上，如 400k/S，如 200k/S】，
可 I/O 模拟低速 SPI；
再，切换到 高速硬件SPI大数据传输。

这样兼容性好





SPI 读 SD卡 / TF卡，上面的 CRC校验，要软件算；
下面的这个 STC8H部分芯片支持的 CRC多项式，
和上面的CRC多项式不一致

国芯人***

关于Ai8051U实验箱FATFS+SD+W25Q128集成测试的技术分析及改进建议

一、系统架构实现分析
本方案基于AiCube框架成功整合了W25Q128 SPI FLASH与SD卡双存储介质，实现了FAT/exFAT文件系统的兼容支持。
通过抽象层设计，用户可通过配置参数灵活切换存储介质，其技术实现具有以下特点：
1. 采用分层架构：硬件驱动层（SPI/I²C）、物理接口层（SD/Flash）、FatFs中间件层和应用层结构清晰
2. 实现SD协议栈V2.0兼容，支持SDSC（标准容量）和SDHC（高容量）卡的基本读写功能
3. 通过块设备接口封装，使W25Q128与SD卡在FatFs层具有统一的访问接口

二、现存问题技术分析及解决方案
（一）SD卡容量检测异常

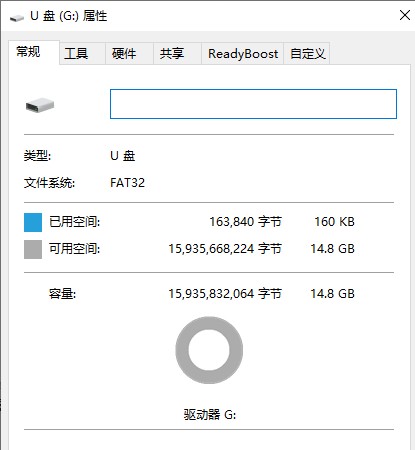

现象描述：SDHC(16GB)与SDSC(512MB)卡容量解析异常，暂用固定值替代。

技术分析：
1. CMD9（读取CSD寄存器）响应解析未正确处理版本差异
SDSC卡使用CSDv1结构（128bit）
SDHC/SDXC卡使用CSDv2结构（新计算方法）
2. CMD8（检查电压兼容性）阶段未正确设置检查模式
3. 容量计算算法未区分不同版本CSD结构

建议解决方案：
1. 改进CSD解析函数：
if(CSDSTRUCTUREVERSION == 1){
   容量 = (CSIZE+1)  (1

[本文内容由国芯人工智能辅助生成，仅供参考]
