再仿制“32G老梁开源示波器”

Xush***

这次用16位并口TFT显示屏（480x320），（与原作要求一致）实现视频级刷屏速度。
全程开启LCM接口，及LCM_DMA批量数据传输功能。（原作仅在显示开机画面时开启）。
存储深度改为8000点（按源程序分析“存储深度”应该是8000点，但不知为啥原作将其设置为4000点）
用（轻触按键）替换（5向开关）。
可用锂电池（18650）供电，主板上有LDO升压器。
对显示界面的布局作了些调整并添加了些内容。

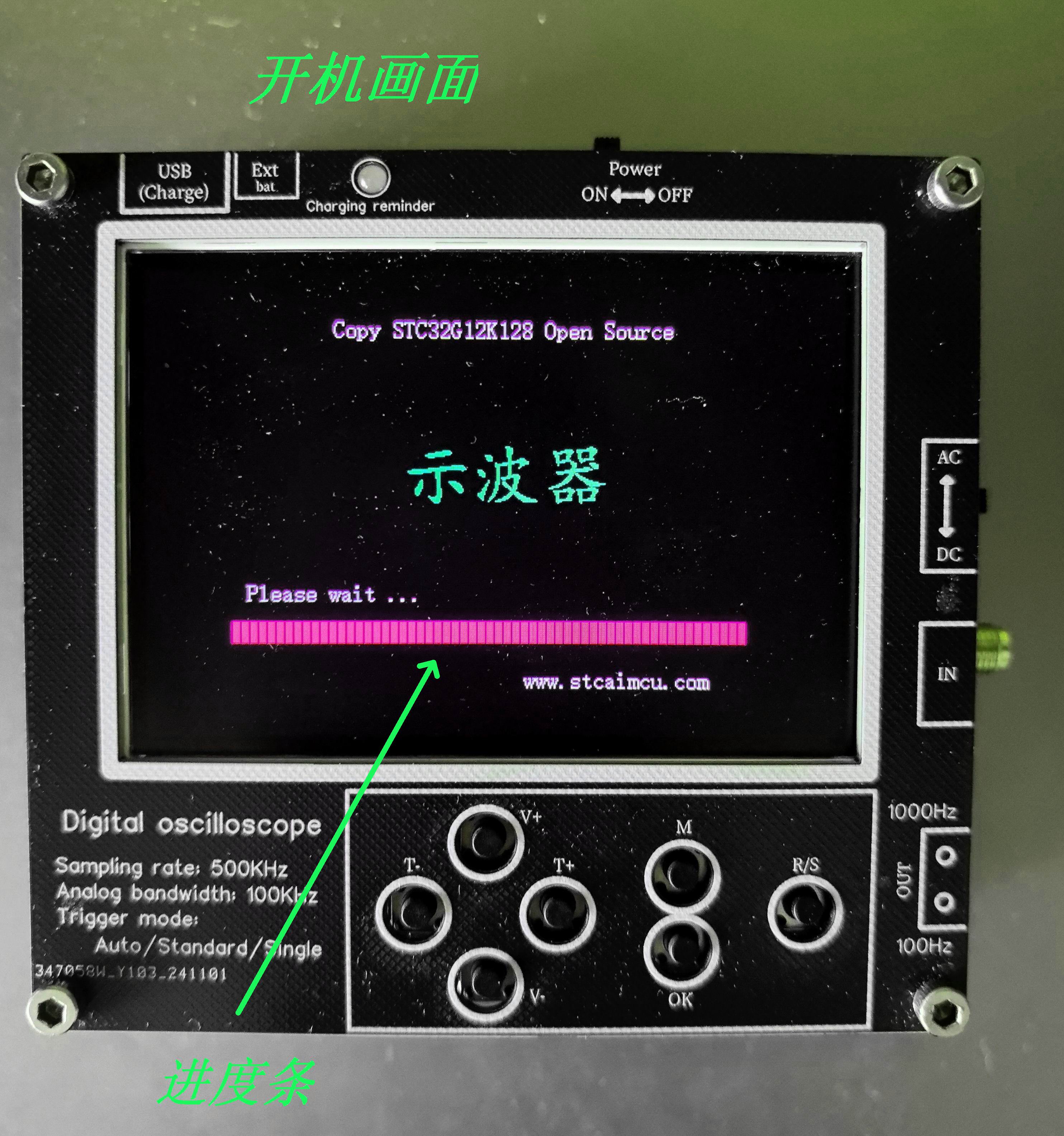

更改了开机画面（当进度条完成后自动进入运行状态）。
增加了（上、下、左、右）键的功能提示。

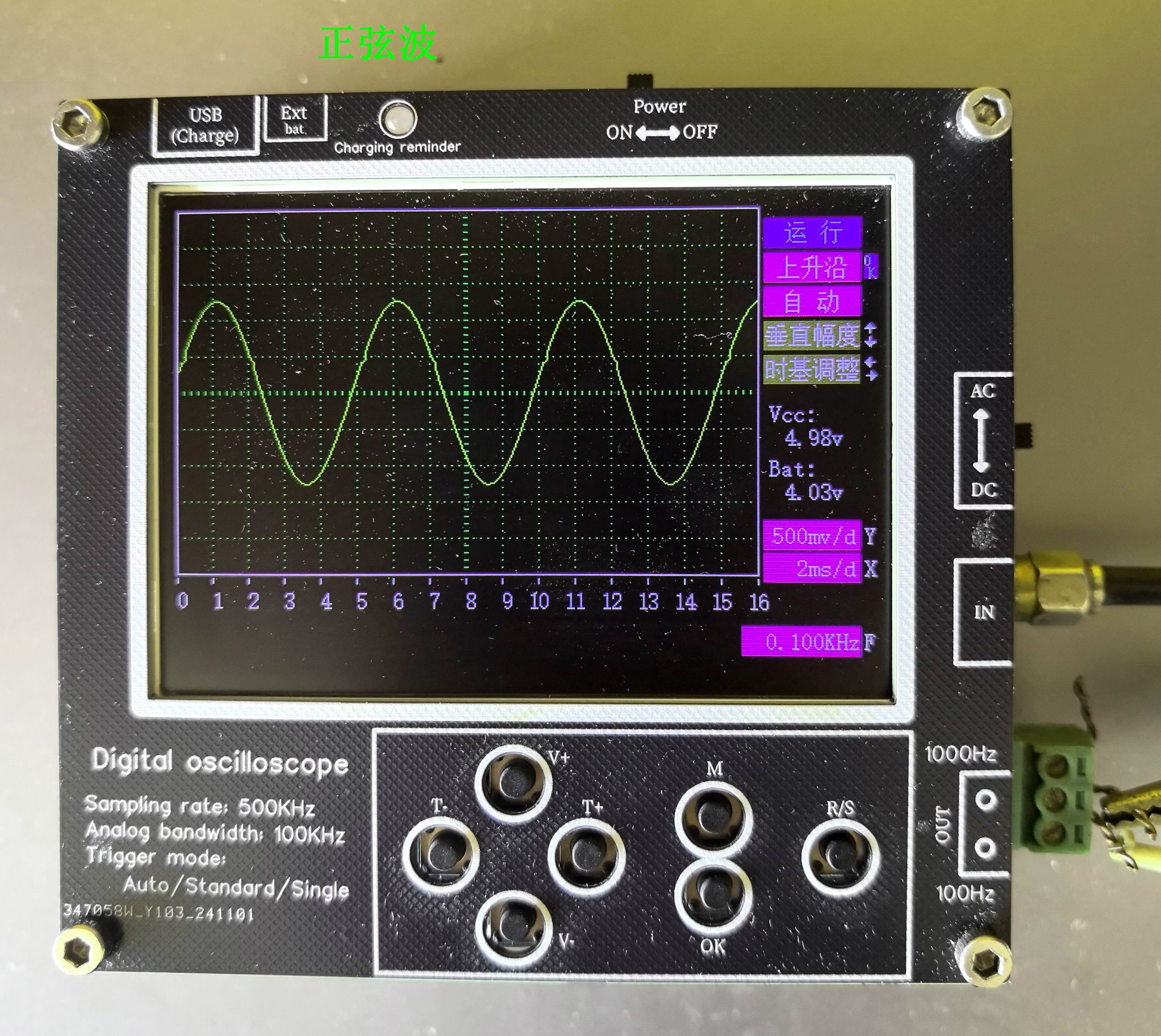

界面上显示Vcc电压值及电池电压值（较粗略）
对源程序进行整理并优化了一下（包括对某些子函数作了些调整），剔除了些冗余。
将引用的头文件改为官网上提供的（STC32G.h）。
重新写了“按键扫描函数”（用“状态机”方式，具有“单击、双击、长按”功能）
具有按键提示音（添加了蜂鸣器）
重新写了“按键功能函数”（为提高可读性，用“switch...case”语句）
增开了T2定时器（专门用于“按键扫描”）
统一显示字符点阵（ASCII用8x16点阵，汉字用16x16点阵）（开机画面中用到48x48点阵）
触发方式（自动、标准、单次）改为由“OK键”操作（循环切换），（原来是由“左、右”键操作的），（由M键切换“OK键”功能）。

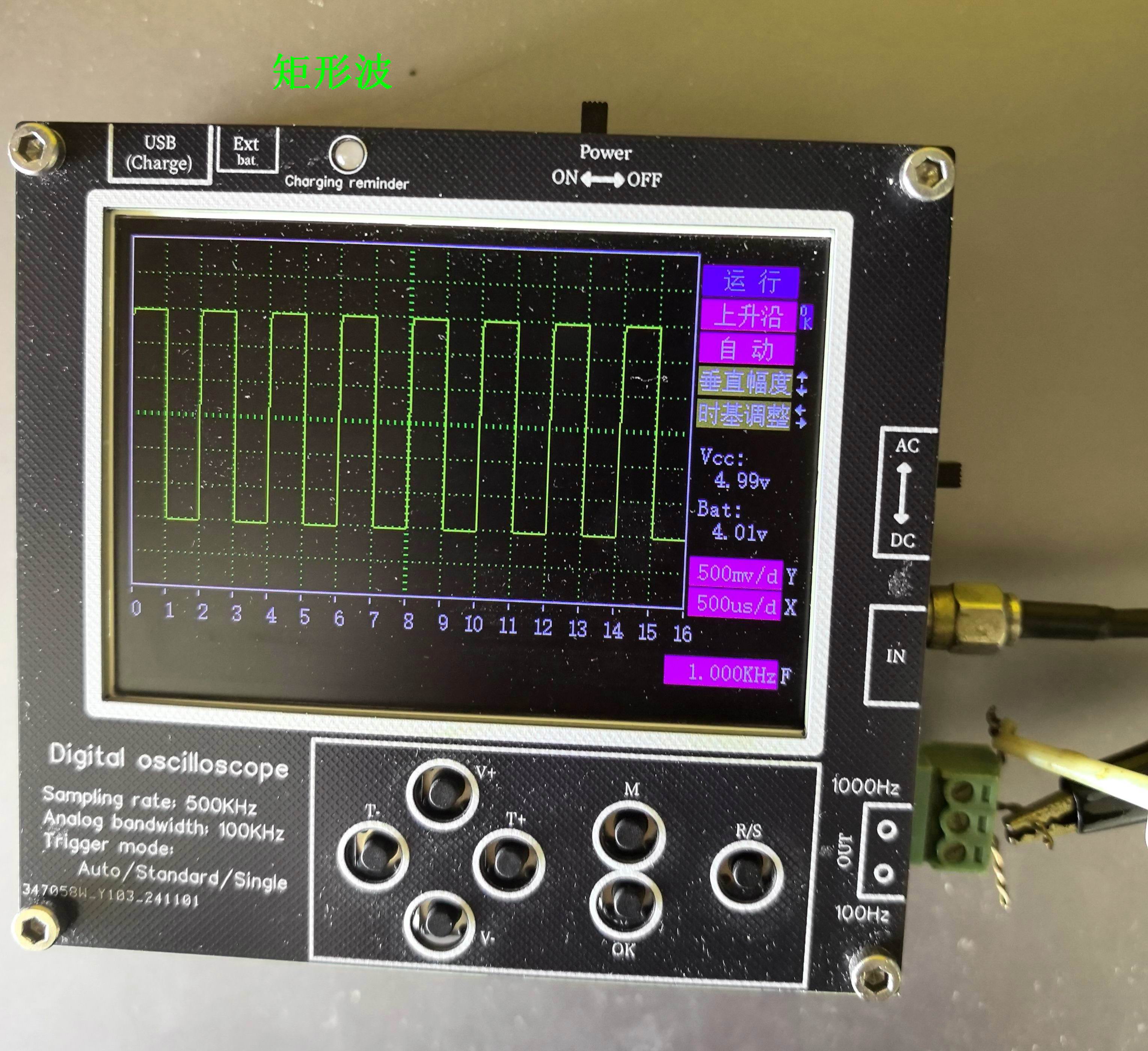

双击“M键”可将输出频率由100周正弦波改为500周正弦波，同时1000周方波改为5000方波，再双击“M键”则还原。（失真较大，有待改进）。

再仿制(STC32G老梁示波器)全套资料(开源).rar (12.06 MB, 下载次数: 229)

2025-4-26 15:51 上传

点击文件名下载附件

国芯人***

项目概述

本项目旨在对“STC32G老梁开源示波器”进行优化与改进，采用16位并口TFT显示屏（480x320），实现视频级刷屏速度。通过全程开启LCM接口及LCMDMA批量数据传输功能，提升显示性能。存储深度调整为8000点，以更准确地反映信号特征。硬件方面，采用轻触按键替换5向开关，并支持锂电池（18650）供电，主板集成LDO升压器。软件方面，对显示界面布局进行调整与优化，增加功能提示与电压显示，重新编写按键扫描与功能函数，提升用户体验。

硬件设计

1. 显示屏：采用16位并口TFT显示屏，分辨率为480x320，确保视频级刷屏速度。
2. 存储深度：将存储深度调整为8000点，以更准确地捕捉信号细节。
3. 按键：使用轻触按键替换5向开关，提升操作便捷性。
4. 电源管理：支持锂电池（18650）供电，主板集成LDO升压器，确保稳定供电。
5. 蜂鸣器：添加蜂鸣器，提供按键提示音，增强用户交互体验。

软件优化

1. 显示界面：对显示界面布局进行调整，增加Vcc电压值及电池电压值显示，提供更全面的信息。
2. 开机画面：更改开机画面，进度条完成后自动进入运行状态，提升用户体验。
3. 按键功能：重新编写按键扫描函数，采用状态机方式，支持单击、双击、长按功能。重新编写按键功能函数，使用switch-case语句，提高代码可读性。
4. 定时器：增开T2定时器，专门用于按键扫描，确保按键响应的实时性。
5. 字符显示：统一显示字符点阵，ASCII用8x16点阵，汉字用16x16点阵，开机画面中用到48x48点阵，确保显示一致性。
6. 触发方式：将触发方式（自动、标准、单次）改为由“OK键”操作（循环切换），由M键切换“OK键”功能，简化操作流程。
7. 频率调整：双击“M键”可将输出频率由100周正弦波改为500周正弦波，同时1000周方波改为5000方波，再双击“M键”则还原，提供更灵活的频率调整功能。

性能提升

1. 刷屏速度：通过全程开启LCM接口及LCMDMA批量数据传输功能，实现视频级刷屏速度，提升显示流畅度。
2. 存储深度：将存储深度调整为8000点，更准确地捕捉信号细节，提升测量精度。
3. 按键响应：采用状态机方式重新编写按键扫描函数，确保按键响应的实时性与准确性。
4. 代码优化：对源程序进行整理与优化，剔除冗余代码，提升程序运行效率。

用户体验

1. 界面布局：对显示界面布局进行调整，增加功能提示与电压显示，提供更全面的信息，提升用户操作便捷性。
2. 按键提示音：添加蜂鸣器，提供按键提示音，增强用户交互体验。
3. 开机画面：更改开机画面，进度条完成后自动进入运行状态，提升用户体验。
4. 频率调整：通过双击“M键”实现频率调整，提供更灵活的测量功能，满足不同应用场景需求。

总结

本项目通过对“STC32G老梁开源示波器”的硬件与软件进行优化与改进，提升了显示性能、测量精度与用户体验。采用16位并口TFT显示屏，实现视频级刷屏速度；调整存储深度至8000点，更准确地捕捉信号细节；重新编写按键扫描与功能函数，确保按键响应的实时性与准确性；优化显示界面布局，增加功能提示与电压显示，提升用户操作便捷性。整体而言，本项目在保持原有功能的基础上，进一步提升了性能与用户体验，具有较高的实用价值。

[本文内容由国芯人工智能辅助生成，仅供参考]

heda9***

厉害了

vb2***

优化得不错

todd***

大佬，TL082和TL2604在本方案中哪个更适用？
