AI8H 4K上拉电阻是否在输入低时仍然开启？

Simi***

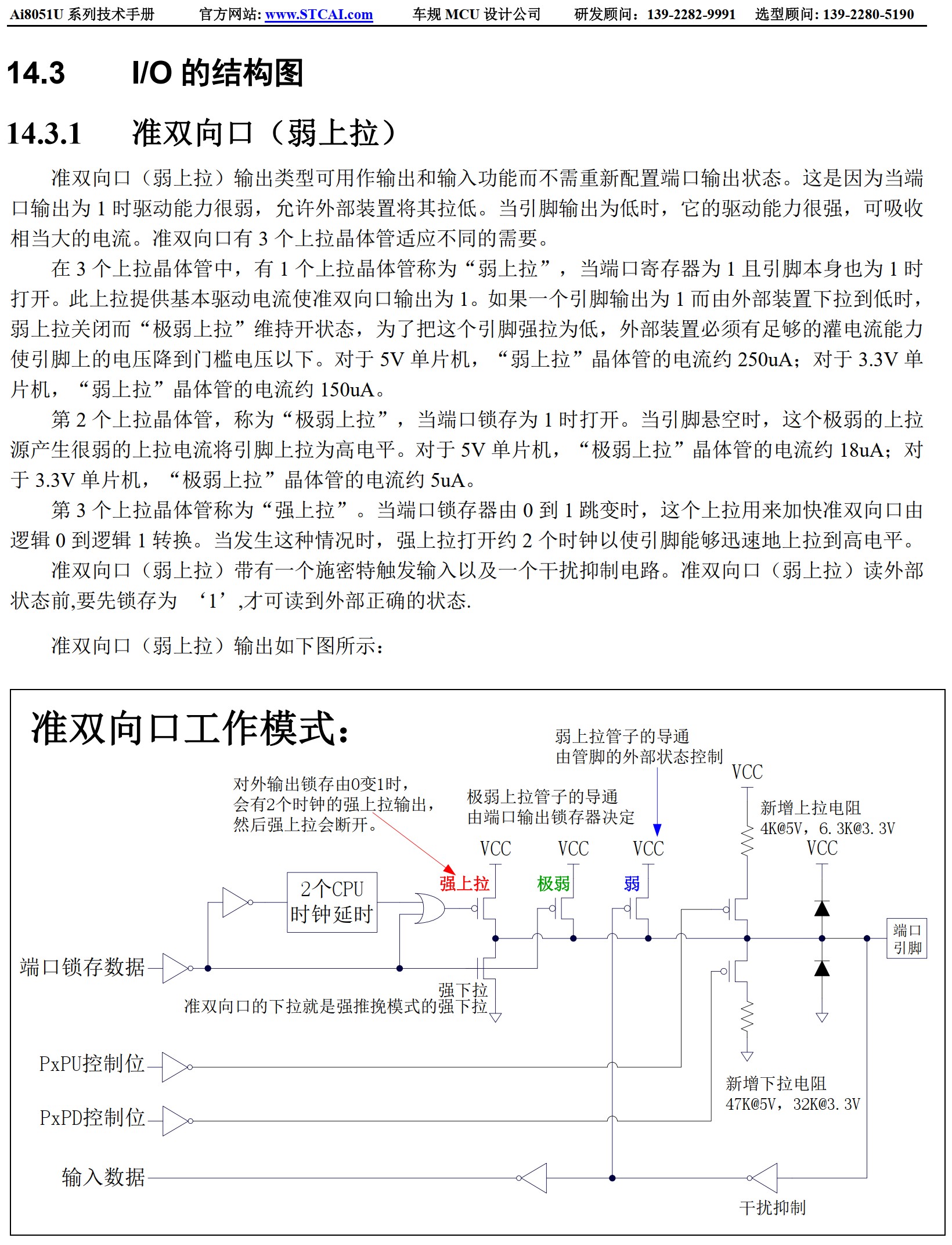

4K上拉电阻是单独控制的，是否意味着当管脚输出低时，仍然开启和消耗额外电流？

国芯人***

关于STC8H 4K上拉电阻在输入低时是否仍然开启的解析

在STC8H系列微控制器中，4K上拉电阻的设计是一个值得关注的技术细节。以下是对该问题的专业解析：

1. 4K上拉电阻的基本功能
4K上拉电阻的主要作用是在输入模式下，确保管脚在没有外部信号驱动时保持高电平状态。这种设计可以有效避免因管脚悬空而导致的电平不确定性问题。

2. 输入低时4K上拉电阻的状态
当管脚被配置为输入模式且外部信号驱动为低电平时，4K上拉电阻仍然处于开启状态。这是因为上拉电阻的开启与关闭是由管脚的配置模式决定的，而不是由输入信号的电平决定的。因此，即使输入为低电平，4K上拉电阻仍然会消耗一定的电流。

3. 单独控制的意义
STC8H系列微控制器的4K上拉电阻是单独控制的，这意味着每个管脚的上拉电阻可以独立开启或关闭。这种设计提供了更高的灵活性，允许开发者根据具体应用需求来优化功耗和性能。

4. 输出低时4K上拉电阻的状态
当管脚被配置为输出模式且输出低电平时，4K上拉电阻的状态取决于具体的配置。如果上拉电阻被开启，它仍然会消耗电流，尽管输出为低电平。因此，在设计电路时，需要仔细考虑上拉电阻的配置，以避免不必要的功耗。

5. 功耗考虑
由于4K上拉电阻在输入低或输出低时仍然可能开启，因此会消耗额外的电流。在低功耗应用中，这一点尤为重要。开发者应通过合理配置上拉电阻，确保在不需要时将其关闭，以降低整体功耗。

6. 总结
STC8H系列微控制器的4K上拉电阻在输入低时仍然开启，且在输出低时也可能消耗额外电流。单独控制的设计提供了灵活性，但也需要开发者在设计时仔细考虑功耗问题。通过合理配置上拉电阻，可以有效优化系统性能并降低功耗。

希望以上解析能帮助您更好地理解STC8H系列微控制器的4K上拉电阻特性。如有进一步问题，欢迎继续探讨。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

出于严谨考虑，持续输出低都要关闭4K上拉，因为这样做无意义
高速通信时除外，如I2C通信可一直打开4K上拉

Ayb_***

使能了就会开

_奶***

你外接上拉电阻 ，输出低，他也有额外电流啊

神***

准双向口伟大啊

晓***

上拉电阻的使命就是全时在线，不然无法让I2C等接口器件正常输出高电平
