STC32G DMA+SPI驱动LCD彩屏有问题|已解决

fei*** · 发表于 2025-4-24 18:26:47

ST7735，像素128*160，单独使用软件驱动、硬件SPI驱动都没问题，把DMA加上刷新就乱了。
目前查出来问题是CS时序错位了，片选没有用SS，CS是P26手动控制的，操作DMA导致CS时序错位。
找到问题了，代码清除标志放到了后面，DMA完成后SPIF为1，导致还没有发送完成就退出while拉高CS了，接着硬件发送完成又将SPIF置1，导致下一个数据也出现同样的情况，发送数据前先清除标志就是对的。
代码已修改，可以正常运行：

LCD-TEST.zip (128.32 KB, 下载次数: 1)

lcd.h定义

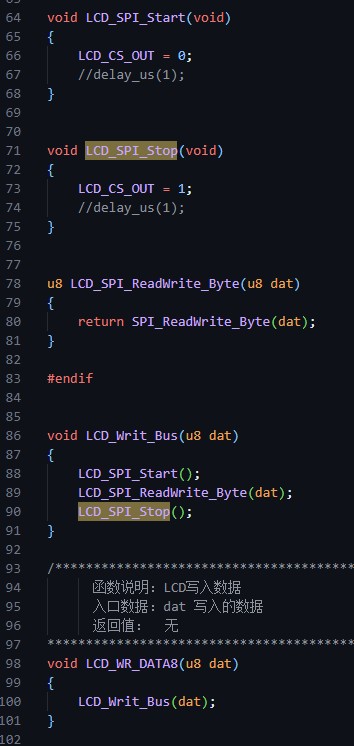

显示测试函数，直接将SPI_DMA_Run()注释掉CS时序就是正常的。

片选没有用SS，CS是P26手动控制的，操作DMA导致CS时序错位。

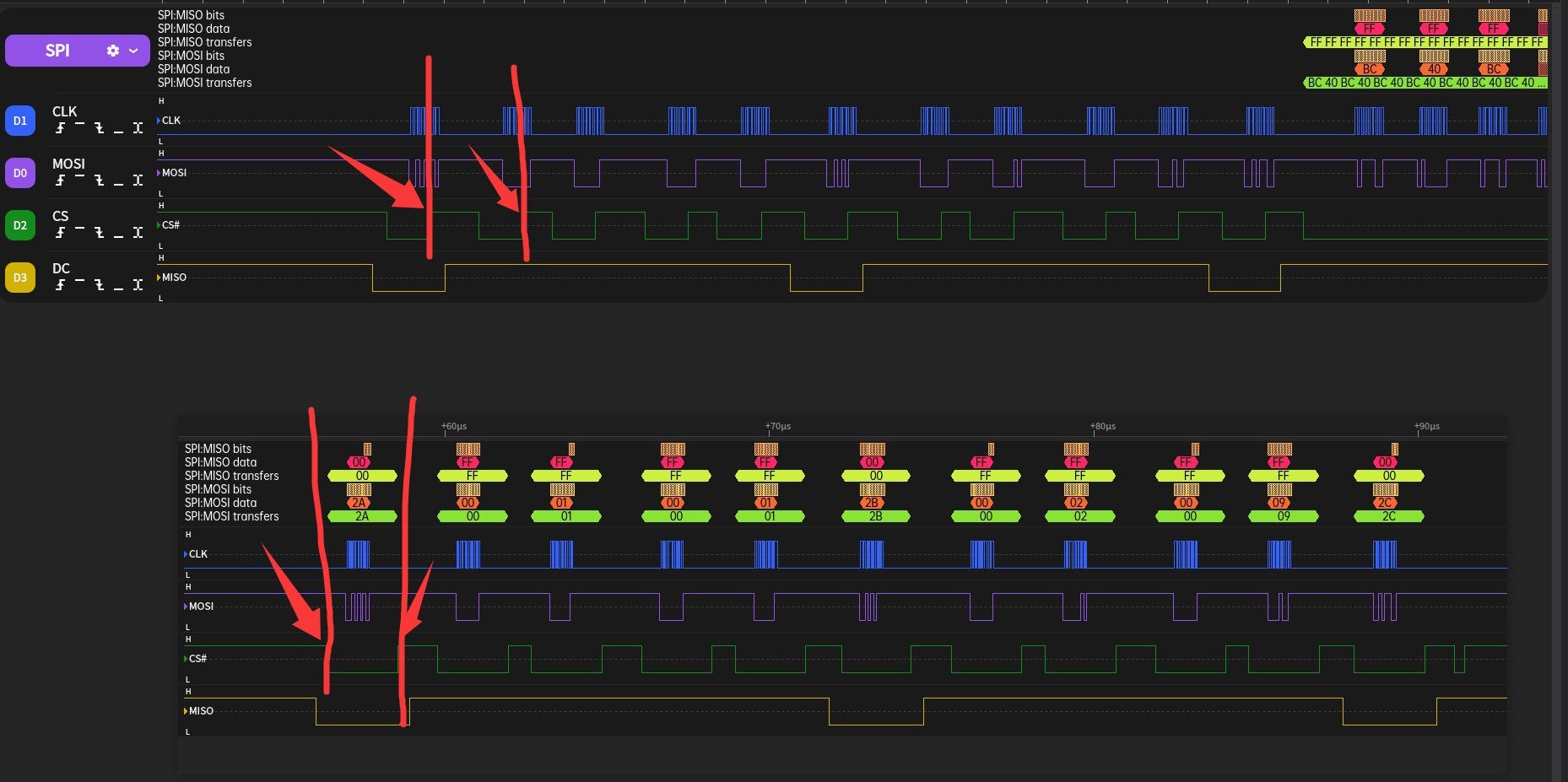

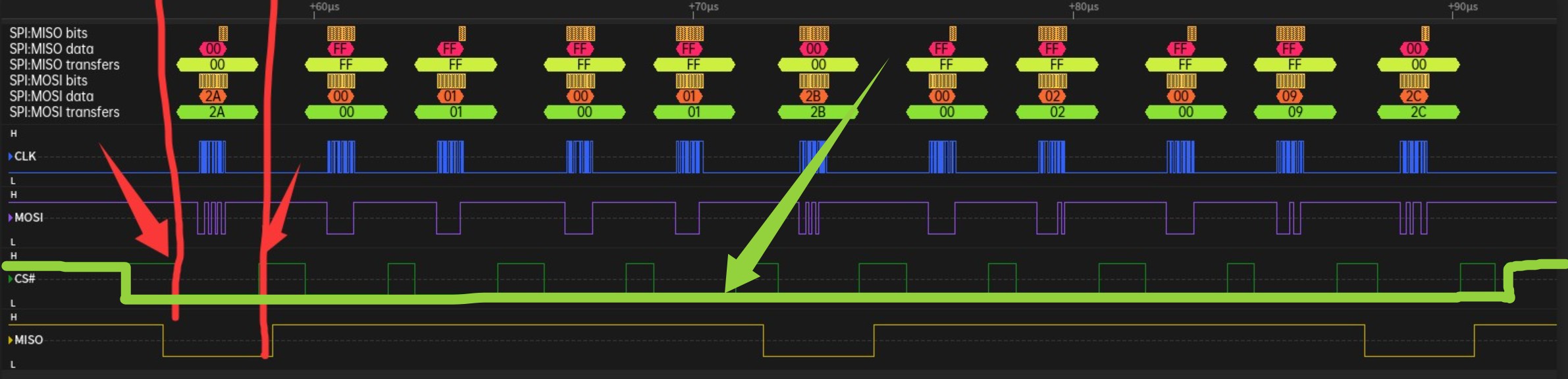

下面是时序图，上面一组是有DMA发送数据的（CS时序错位），下面一组是屏蔽了DMA发送的（CS时序正常）。
时序对应代码LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
