8H4K64TL, I2C调试时, 发I2CMSCR命令后，无响应 | 已解决，又有新问题

dxtv***

大佬，请假一下，I2C没有响应，，，，，最进步的输出都不正常。
发送完命令后没有进入中断，I2CMSST的MSIF：主机模式的中断请求位（中断标志位），经测试没有置 1.

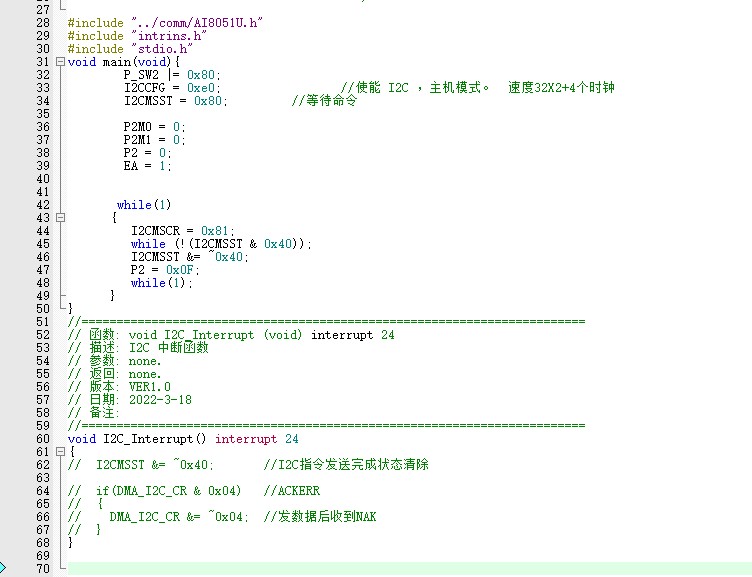

简化后用下面的程序，一直卡在DO不断翻转。 示波器看SDA和SCL波形，同时下拉，并无错位延时。


P1^4和P1^5的端口，另外测试是可以正常输出波形的。
配置参考例程。

        P_SW2 |= 0x80;
        I2CCFG = 0xe0;                 //使能 I2C ，主机模式。  速度32X2+4个时钟
        I2CMSST = 0x80;         //等待命令


        EA = 1;


       while(1)
      {
         I2CMSCR = 0x81;    ///发送start信号
         while (!(I2CMSST & 0x40)){DO = ~DO;}--------------------一直卡在这里； 没检测到下面的20ms延时。
         I2CMSST &= ~0x40;
         delayms(20);
      }

国芯人***

在进行I2C调试时，遇到发送I2CMSCR命令后无响应的情况，可能是由于硬件配置、软件逻辑或外部环境等多方面原因导致的。以下是对该问题的详细分析和可能的解决方案。

1. 硬件配置检查
首先，确保硬件连接正确无误。I2C总线需要上拉电阻，通常为4.7kΩ，以确保SDA和SCL线在空闲时保持高电平。检查P1^4（SDA）和P1^5（SCL）引脚是否正确连接到I2C设备，并且上拉电阻已正确安装。

2. 软件配置检查
在软件配置方面，确保I2C模块的配置寄存器设置正确。根据提供的代码，I2CCFG和I2CMSST的配置如下：

c
PSW2 |= 0x80;
I2CCFG = 0xe0;                 //使能 I2C ，主机模式。  速度32X2+4个时钟
I2CMSST = 0x80;         //等待命令
EA = 1;
复制代码

PSW2 |= 0x80;：确保I2C模块的时钟和引脚配置正确。
I2CCFG = 0xe0;：使能I2C模块，并设置为主机模式，时钟速度为32X2+4个时钟。
I2CMSST = 0x80;：清除中断标志位，等待命令。

3. 中断处理
在I2C通信中，中断处理是关键的。确保中断使能位EA已正确设置，并且中断服务程序（ISR）已正确配置。如果中断未触发，可能是由于中断配置不正确或中断优先级设置问题。

4. 调试步骤
根据提供的代码，程序卡在while (!(I2CMSST & 0x40)){DO = ~DO;}处，说明I2CMSST的MSIF位未置1。以下是可能的调试步骤：

4.1 检查I2C总线状态
使用示波器或逻辑分析仪检查SDA和SCL线的波形，确保总线在发送START信号后处于正确状态。如果总线被拉低或波形异常，可能是由于总线冲突或设备未正确响应。

4.2 检查I2C设备地址
确保I2C设备的地址正确，并且设备已正确初始化。如果设备地址错误或设备未初始化，I2C主机将无法收到ACK信号，导致通信失败。

4.3 检查I2C时序
I2C通信对时序要求严格，确保时钟频率和时序符合设备规格。如果时钟频率过高或过低，可能导致通信失败。

4.4 检查电源和地线
确保I2C设备和主控芯片的电源和地线连接良好，电源电压稳定。电源噪声或地线干扰可能导致通信异常。

5. 代码优化
根据提供的代码，可以进一步优化和调试：

c
PSW2 |= 0x80;
I2CCFG = 0xe0;                 //使能 I2C ，主机模式。  速度32X2+4个时钟
I2CMSST = 0x80;         //等待命令
EA = 1;
while(1)
{
    I2CMSCR = 0x81;    ///发送start信号
    while (!(I2CMSST & 0x40))
    {
        DO = ~DO; // 调试信号
    }
    I2CMSST &= ~0x40; // 清除中断标志位
    delayms(20);
}
复制代码

6. 进一步调试
如果上述步骤仍未解决问题，可以尝试以下方法：
使用调试器单步执行代码，检查寄存器和变量的值，确保程序逻辑正确。
尝试降低I2C时钟频率，观察是否能够正常通信。
检查I2C设备的电源和地线，确保设备正常工作。

7. 总结
I2C通信无响应的问题可能涉及硬件配置、软件逻辑和外部环境等多方面因素。通过逐步排查硬件连接、软件配置和调试代码，可以找到问题的根源并解决。如果问题仍未解决，建议参考芯片手册和I2C协议规范，进一步深入分析和调试。

希望以上分析和建议能够帮助您解决I2C调试中的问题。如有进一步疑问，欢迎继续交流。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

bit I2C_Busy;
复制代码

void I2C_Start(void)
{
        I2C_Busy=1;
        I2CMSCR=0x81;
        while(I2C_Busy);
}

void I2C_SendData(unsigned char dat)
{
        I2CTXD=dat;
        I2C_Busy=1;
        I2CMSCR=0x82;
        while(I2C_Busy);
}

void I2C_RecvACK(void)
{
        I2C_Busy=1;
        I2CMSCR=0x83;
        while(I2C_Busy);
}

//unsigned char I2C_RecvData(void)
//{
//        I2C_Busy=1;
//        I2CMSCR=0x84;
//        while(I2C_Busy);
//        return I2CRXD;
//}

//void I2C_SendACK(void)
//{
//        I2CMSST=0x00;
//        I2C_Busy=1;
//        I2CMSCR=0x85;
//        while(I2C_Busy);
//}

//void I2C_SendNAK(void)
//{
//        I2CMSST=0x01;
//        I2C_Busy=1;
//        I2CMSCR=0x85;
//        while(I2C_Busy);
//}

void I2C_Stop(void)
{
        I2C_Busy=1;
        I2CMSCR=0x86;
        while(I2C_Busy);
}
复制代码

void Init(void)
{
        P_SW2|=EAXFR;
        P3M0=0x00;
        P3M1=0x00;
        P5M0=0x00;
        P5M1=0x00;
        P3PU=0x0c;
        I2CCFG=0xC1;        //921.6K@11.0592M
        I2CMSCR=EMSI;
        I2CMSST=0x00;
        EA=1;
}
复制代码

void I2C_Isr(void) interrupt 24
{
        _push_(P_SW2);
        P_SW2|=EAXFR;
        if(I2CMSST&MSIF)
        {
                I2CMSST&=~MSIF;
                I2C_Busy=0;
        }
        _pop_(P_SW2);
}
复制代码

erci***

建议上传完整工程。是不是在中断里清掉了

dxtv***

erci*** 发表于 2025-4-23 18:01
建议上传完整工程。是不是在中断里清掉了

压根没进入中断， 因为一直卡在DO=~DO那里，不断输出波形。

dxtv***

Debu*** 发表于 2025-4-23 17:58

开始这些全部都弄进去了，重新整理，实在没反应了才不断的简化。 发现发送指令后，连中断都没进入

erci***

dxtv*** 发表于 2025-4-23 18:03
压根没进入中断， 因为一直卡在DO=~DO那里，不断输出波形。

或者检查没声明中断函数？

erci***

dxtv*** 发表于 2025-4-23 18:03
压根没进入中断， 因为一直卡在DO=~DO那里，不断输出波形。

就是这个函数
void I2C_Interrupt() interrupt 24

我测试可以运行到P2=0x0F；点灯

dxtv***

erci*** 发表于 2025-4-23 18:19
就是这个函数
void I2C_Interrupt() interrupt 24

有声明的，本身也是有调用过这里的i2c.....h内的子函数。

中断函数内，把busy直接 =0， 也发现没执行到。

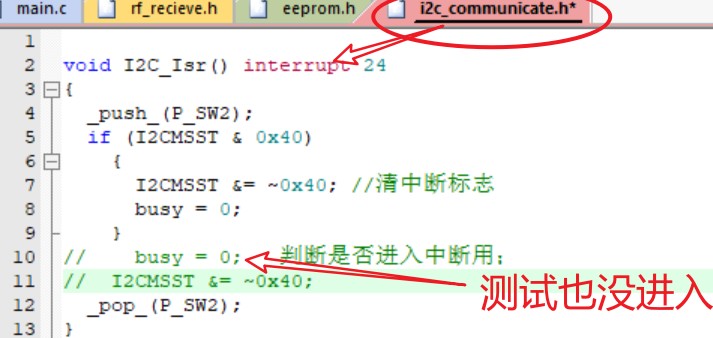

更正一下，刚测试的有变化， 进中断了。

发送start信号，  SDA和SCL的信号同时拉低。

erci***

dxtv*** 发表于 2025-4-23 18:25
有声明的，本身也是有调用过这里的i2c.....h内的子函数。

中断函数内，把busy直接 =0， 也发现没执行到 ...

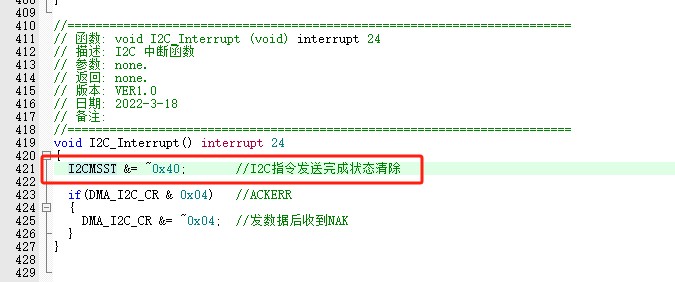

I2CMSST &= ~0x40;
会清除中断标识导致主函数阻塞
