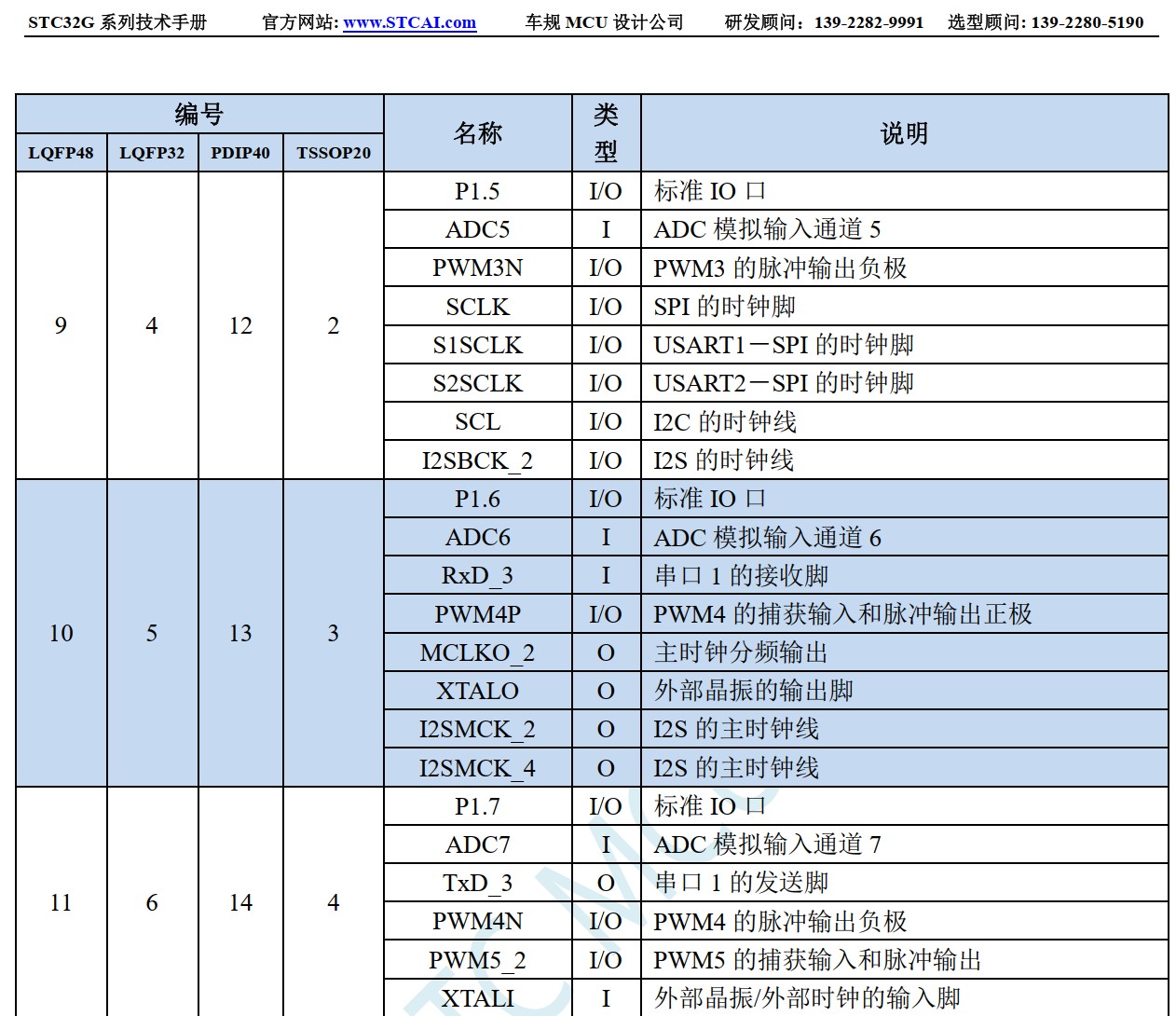

求证晶振位置 | 外部晶振接在 P1.6/P1.7管脚上

sh*** · 发表于 2025-4-23 09:26:26

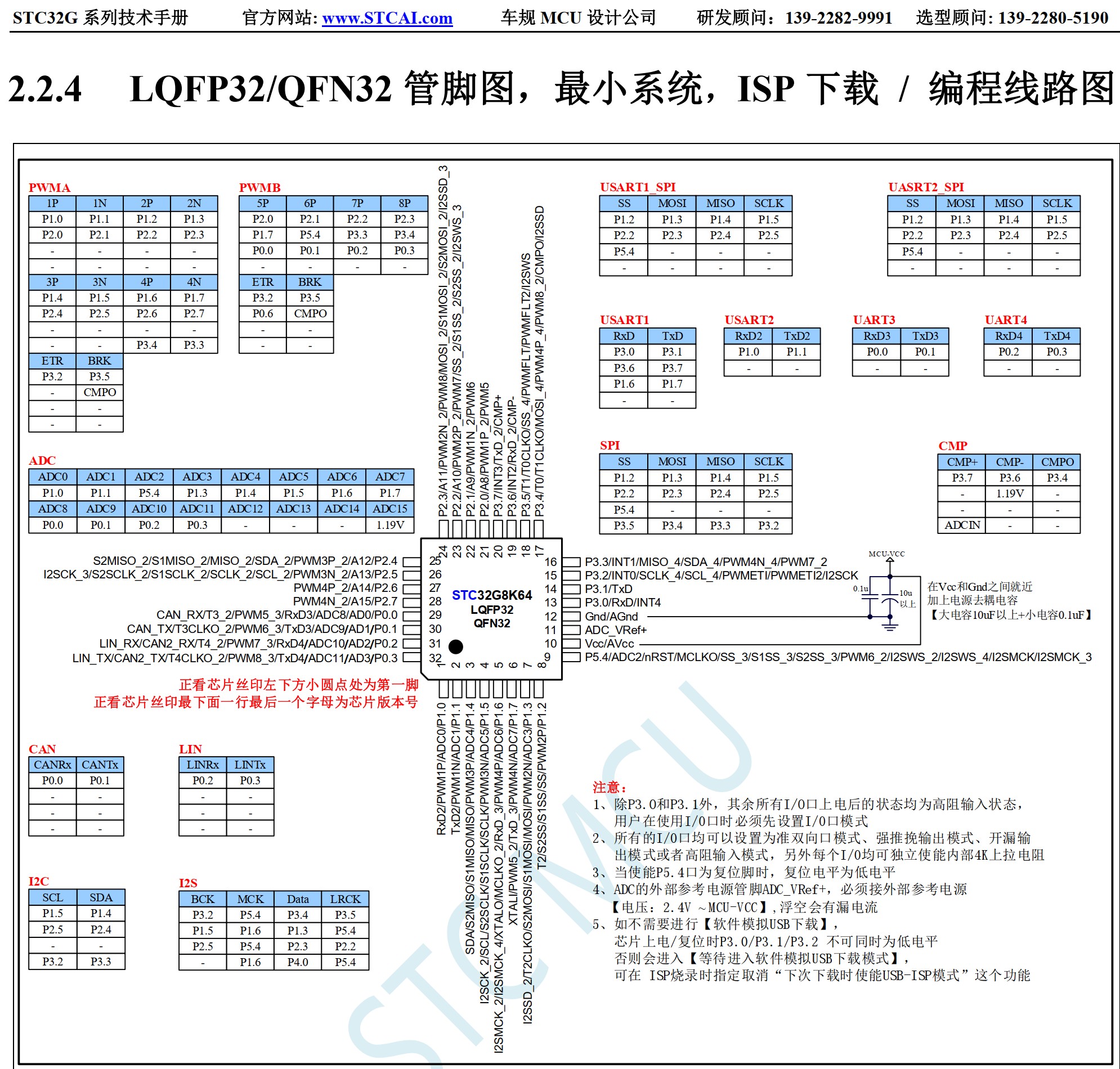

芯片为：STC32G8K64 LQFP32 使用其 RTC 外接晶振 32768HZ . 32768的引脚是否接 CPU的 5‘--6’ ？

国芯人*** · 发表于 2025-4-23 09:28:00

关于您提到的STC32G8K64 LQFP32芯片使用RTC外接32768Hz晶振的问题，以下是详细的解答：

1. 晶振引脚连接：
对于STC32G8K64 LQFP32芯片，RTC外接32768Hz晶振的引脚连接确实需要特别注意。根据芯片的引脚定义，32768Hz晶振应连接到芯片的特定引脚，以确保RTC功能的正常工作。
在STC32G8K64 LQFP32芯片中，RTC外接晶振的引脚通常为XTAL1和XTAL2。具体到您的描述，32768Hz晶振的引脚应连接到芯片的5脚（XTAL1）和6脚（XTAL2）。

2. 引脚功能确认：
为了确保连接的正确性，建议您查阅STC32G8K64 LQFP32芯片的官方数据手册。数据手册中会详细列出每个引脚的功能，包括XTAL1和XTAL2的具体位置和功能描述。
在数据手册中，您可以通过引脚功能表或引脚分布图找到XTAL1和XTAL2对应的引脚编号，确认其是否为5脚和6脚。

3. 电路设计注意事项：
在连接32768Hz晶振时，除了正确连接引脚外，还需要注意晶振的负载电容匹配。负载电容的选择应根据晶振的规格和芯片的要求进行，以确保晶振的稳定振荡。
此外，建议在晶振引脚附近添加适当的去耦电容，以减少电源噪声对晶振的影响，提高RTC的精度和稳定性。

4. 调试与验证：
在完成电路设计后，建议通过调试工具（如示波器）对晶振的振荡波形进行观察，确保晶振能够正常起振，并且振荡频率稳定在32768Hz。
如果发现晶振无法正常起振或频率偏差较大，可以检查晶振的负载电容是否匹配，以及电路布局是否存在干扰等问题。

综上所述，STC32G8K64 LQFP32芯片的RTC外接32768Hz晶振应连接到芯片的5脚（XTAL1）和6脚（XTAL2）。为确保连接的正确性和电路的稳定性，建议查阅官方数据手册，并在设计过程中注意负载电容匹配和去耦电容的添加。通过调试工具验证晶振的振荡波形，确保RTC功能的正常工作。

希望以上解答对您有所帮助。如有进一步问题，欢迎继续咨询。

[本文内容由国芯人工智能辅助生成，仅供参考]
