LQFP48转DIP40的接线规则是什么

wlcx***

使用型号：STC12C5A60S2-LQFP48
放在U8W上怎么转接烧录，就是怎么把LQFP48转成DIP40

我们平时习惯用U8W烧录STC QFP32/QFP44的芯片，适配器都有，
就是没有QFP48的，不知道QFP48转DIP40的转接线怎么定义。

国芯人***

QFP48转DIP40的接线规则及烧录方法

1. 引言
在嵌入式系统开发中，STC12C5A60S2 LQFP48芯片因其高性能和丰富的外设资源被广泛应用。然而，由于封装形式的差异，开发者在烧录过程中可能会遇到QFP48封装与DIP40适配器不兼容的问题。本文将详细阐述QFP48转DIP40的接线规则，并提供在U8W烧录器上的具体操作方法。

2. 芯片引脚定义
首先，我们需要明确STC12C5A60S2 LQFP48芯片的引脚定义。LQFP48封装共有48个引脚，而DIP40封装仅有40个引脚。因此，在转换过程中，部分引脚将无法直接对应，需根据具体功能进行合理分配。

3. 接线规则
以下是QFP48转DIP40的接线规则，具体引脚对应关系如下表所示：

| LQFP48引脚 | DIP40引脚 | 功能描述 |
|------------|-----------|----------|
| 1          | 1         | P1.0     |
| 2          | 2         | P1.1     |
| 3          | 3         | P1.2     |
| 4          | 4         | P1.3     |
| 5          | 5         | P1.4     |
| 6          | 6         | P1.5     |
| 7          | 7         | P1.6     |
| 8          | 8         | P1.7     |
| 9          | 9         | RST      |
| 10         | 10        | P3.0     |
| 11         | 11        | P3.1     |
| 12         | 12        | P3.2     |
| 13         | 13        | P3.3     |
| 14         | 14        | P3.4     |
| 15         | 15        | P3.5     |
| 16         | 16        | P3.6     |
| 17         | 17        | P3.7     |
| 18         | 18        | XTAL1    |
| 19         | 19        | XTAL2    |
| 20         | 20        | GND      |
| 21         | 21        | P2.0     |
| 22         | 22        | P2.1     |
| 23         | 23        | P2.2     |
| 24         | 24        | P2.3     |
| 25         | 25        | P2.4     |
| 26         | 26        | P2.5     |
| 27         | 27        | P2.6     |
| 28         | 28        | P2.7     |
| 29         | 29        | PSEN     |
| 30         | 30        | ALE      |
| 31         | 31        | EA       |
| 32         | 32        | P0.0     |
| 33         | 33        | P0.1     |
| 34         | 34        | P0.2     |
| 35         | 35        | P0.3     |
| 36         | 36        | P0.4     |
| 37         | 37        | P0.5     |
| 38         | 38        | P0.6     |
| 39         | 39        | P0.7     |
| 40         | 40        | VCC      |

4. 烧录方法
在U8W烧录器上，QFP48转DIP40的烧录步骤如下：

1. 准备工具：确保拥有QFP48转DIP40的转接板或自制转接线，以及U8W烧录器。
2. 连接转接板：将STC12C5A60S2 LQFP48芯片正确安装到转接板上，确保引脚对应无误。
3. 连接烧录器：将转接板的DIP40接口插入U8W烧录器的DIP40插座中。
4. 配置烧录软件：打开U8W烧录软件，选择正确的芯片型号（STC12C5A60S2）。
5. 烧录操作：按照软件提示，进行固件烧录操作，确保烧录过程中无错误提示。

5. 注意事项
引脚对应：在转接过程中，务必确保每个引脚的正确对应，避免因接线错误导致芯片损坏或烧录失败。
电源与地线：确保VCC和GND引脚连接正确，避免电源短路或电压不稳。
烧录环境：在烧录过程中，保持环境稳定，避免静电干扰或电源波动。

6. 结论
通过上述步骤，开发者可以成功将STC12C5A60S2 LQFP48芯片转换为DIP40封装，并在U8W烧录器上进行固件烧录。这一方法不仅解决了封装不兼容的问题，还提高了开发效率，为嵌入式系统的开发提供了便利。

希望本文能为广大开发者提供实用的参考，助力项目顺利进行。如有任何疑问，欢迎进一步交流与探讨。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

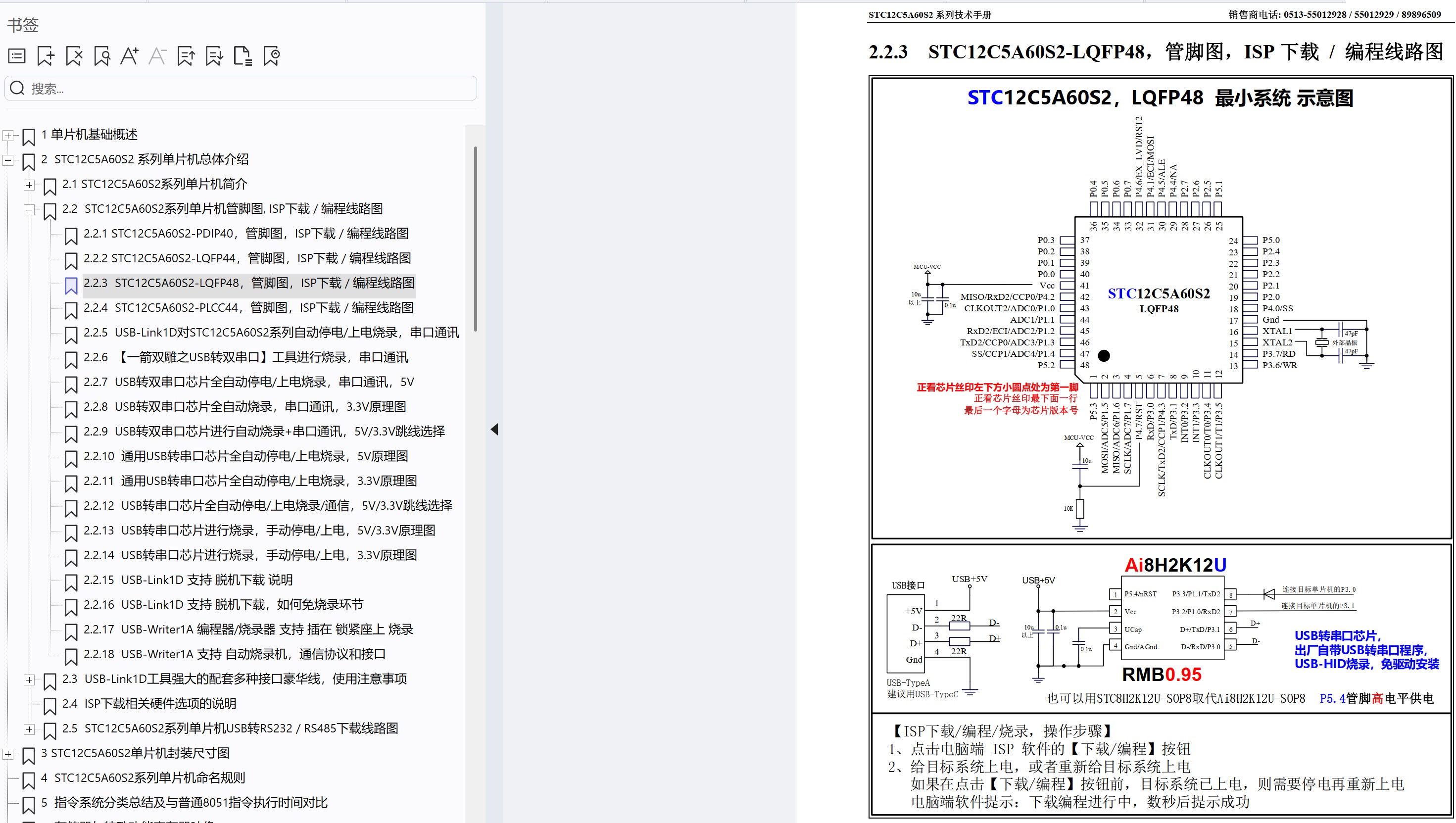

https://www.stcaimcu.com/data/download/Datasheet/STC12C5A60S2.pdf
下载最新的数据手册

神***

神***

Debu***

因为U8W有根据不同封装切换电源和串口脚位的功能
为避免出错，40脚以上芯片建议从XH2.54-7连接器处外接转接板下载
如非要用40P锁紧座，先按DIP-40封装的脚位用排针杜邦线飞线测试，测试下载成功后再做转接PCB
12C5A60S2建议换新型号AI8051U，不用改PCB

龙***

国芯人*** 发表于 2025-4-22 11:23
QFP48转DIP40的接线规则及烧录方法

1. 引言

STC12C5A60S2选LQFP48封装，你这个接线图对吗？QFP48中的41-48PIN不用理会？如果是，也应该标NC，否则容易误会。

龙***

今天按照这个接线，改装了一个QFP48工装板，烧录STC12C5A60S2。
电源处无加滤波电容。
复位接地10K电阻，无加电容。
随手找了7.3728M晶振，无加电容。
使用Writer1A烧录，USB-HID模式，可以识别芯片，可以烧录，用时近40秒。
使用U8W烧录，USB转串口模式，可以识别芯片，可以烧录，用时近30秒。
1、感觉烧录STC芯片不应该这么慢，哪里问题？
2、Writer1A烧录比U8W慢？
3、烧录界面左下角的”检测选型“，对于自动识别芯片，有时可以，有时不可以，一般什么情况？
4、官网上的”工具软件说明“还是20240828版本，是否要更新？

龙***

今天烧录STC12C5A60S2  100片，有一片可以识别，烧录到5%左右失败，更换编程器，多次尝试，依然失败。
我们以前烧录很多STC芯片，很少遇到烧录失败的情况。

龙***

国芯人*** 发表于 2025-4-22 11:23
QFP48转DIP40的接线规则及烧录方法

1. 引言

提供的接线图是1对1，我看描述的不对。
我的理解，Writer1A和U8W配有DIP40插座，
STC12C5A60S2 DIP40封装应该可以直接在锁紧插座上烧录。
那么应该把QFP48按DIP40的功能定义来转接，是否如此？
