简介

分享一个使用8G1K08作为主控制作的无极调光灯环。用来做带照明的放大镜；

原理图

主控

将所有引脚引出，还可以作为其他DIY的验证开发板。

供电

使用稳压器降压后提供MCU 3.3V电源；

电池充电电路

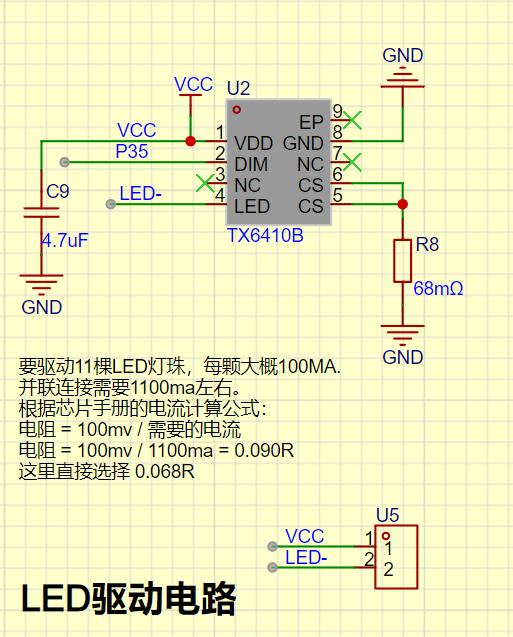

LED驱动电路

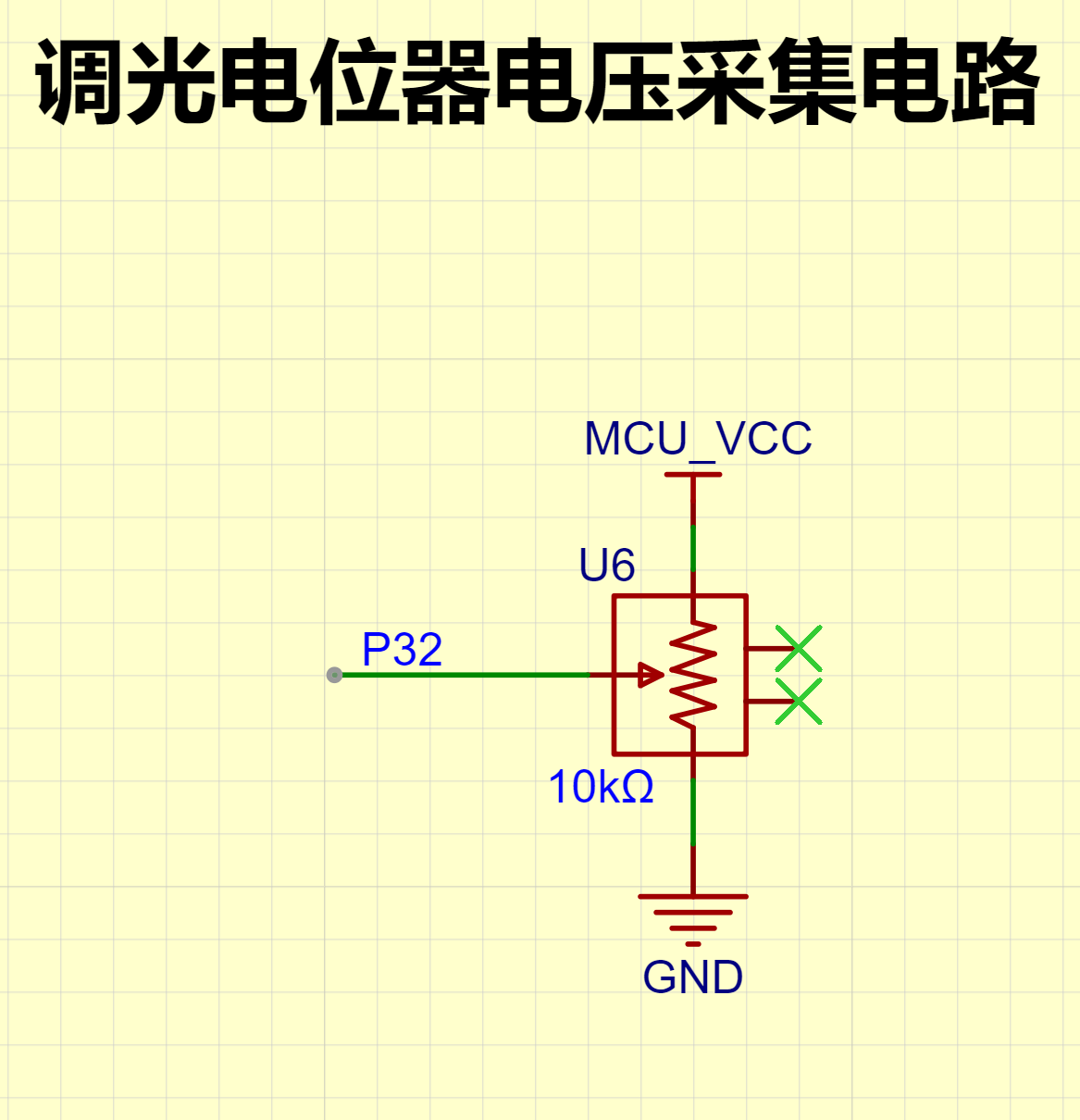

调光电位器

程序

主程序

#include "uart.h"
#include "adc.h"
#include "pwm.h"
#include <stdio.h>


/* 串口发送字节数据函数 参数是你要发送的字节 */
void UartSend_Data(unsigned char dat)
{
	SBUF = dat;  // 把要发送的数据给了SBUF寄存器
	while(!TI);  // 等待数据发送完成
	TI = 0;      // 清除发送完成标志位
}

/* 主函数 */
void main()
{
	unsigned int res;

	Uart1_Init();
	ADC_Init();
	PWM_Init();

	while(1)
	{
		DelayMs(200);
		res = ADC_Read();
		PWM_Duty(res);
	}
}

PWM 程序

#include "pwm.h"

void PWM_Init(void)
{
	P3M0 &= ~0x20;
	P3M1 &= ~0x20;


	P_SW1 &= ~(0X20);
	P_SW1 |= (0X10);		// 切换PCA0 的引脚为P35
	CCON = 0X00;
	CMOD = 0X0A;
	CCAPM0 = 0X42;
	PCA_PWM0 |= 0xc0;

	CL = 0;
	CH = 0;

	// 下边的三个值共同绝顶初始占空比
	PWM_Duty(1024/2);

	CCON |= 0X40;

}

void PWM_Duty(unsigned int adc_value)
{

	unsigned char temp_l,temp_h,temp;
    temp_l=adc_value&0x00ff;                //读pwm_0低8位赋值给temp_l
    temp_h=(adc_value&0x0300)>>4;        //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
    temp=PCA_PWM0&0xcd;                        //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
    temp_h|=temp;                                //写其他位到temph
    if(adc_value==0x03ff)                        //如果pwm_0最大
	{
		temp_h|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
	}

    PCA_PWM0=temp_h;                        //写PCA_PWM0（先写高2位）
    CCAP0H=temp_l;                                //写CCAP0H（再写低8位）
}

ADC 采样

#include "adc.h"

// 使用P32作为ADC采样口
void ADC_Init(void)
{
	P3M0 &= ~0x04; P3M1 |= 0x04;		// 配置端口为高祖输入
	P_SW2 |= 0X80;						// 使能外部扩展寄存器
	ADCCFG &= ~0x2f;					// ADCCFG = xx0x 0000 SPEED(0)
	ADCCFG |= 0x20;						// ADCCFG = xx0x 0000 SPEED(0)
	ADCTIM = 0x2e;						// 配置ADC CSSETUP(0), CSHOLD(1), SMPDUTY(14)
	ADC_CONTR = 0X8A;					// 开启ADC电源，清除转换结束标志，选择通道10（P32）；
}

unsigned int ADC_Read(void)
{
	unsigned int res;

	ADC_CONTR |= 0X40; // 启动AD转换
	_nop_();
	_nop_();
	while(!(ADC_CONTR&0X20)); // 查询ADC完成标志
	ADC_CONTR &= ~0X20;  // 清除完成标志
	res = (ADC_RES<<8)|ADC_RESL; //读取ADC结果

	return res;
}

实物图及功能延时

实物图

灯环

主控板

功能演示

国芯人***

基于STC8G1K08的无极调光灯环设计与实现

摘要： 本文介绍了一种基于STC8G1K08单片机的无极调光灯环设计方案，该方案利用PWM技术实现LED亮度调节，并集成了电池供电和充电功能，可用于带照明的放大镜等应用场景。

关键词： STC8G1K08，无极调光，PWM，电池供电，LED驱动

1. 引言

无极调光技术能够实现LED亮度的平滑调节，为用户提供更加舒适的照明体验。本文将介绍一种基于STC8G1K08单片机的无极调光灯环设计方案，该方案具有结构简单、成本低廉、易于实现等优点。

2. 系统设计

2.1 硬件设计

主控芯片： 采用STC8G1K08单片机作为主控芯片，该芯片具有高性能、低功耗、丰富的外设资源等优点，能够满足本设计的需求。
供电电路： 使用稳压器将电池电压降压至3.3V，为单片机和其他电路提供稳定的电源。
电池充电电路： 设计简单的电池充电电路，方便用户为电池充电。
LED驱动电路： 使用MOS管驱动LED，实现LED亮度的调节。
调光电位器： 使用电位器调节PWM占空比，从而实现LED亮度的无极调节。

2.2 软件设计

主程序： 主程序负责初始化各个外设，并循环读取电位器值，根据电位器值调整PWM占空比，从而控制LED亮度。
PWM程序： PWM程序负责配置PWM模块，并设置PWM占空比。

3. 代码实现

3.1 主程序

c
include "uarth"
include "adch"
include "pwmh"
include
/ 串口发送字节数据函数 参数是你要发送的字节 /
void UartSendData(unsigned char dat)
{
        SBUF = dat;  // 把要发送的数据给了SBUF寄存器
        while(!TI);  // 等待数据发送完成
        TI = 0;      // 清除发送完成标志位
}
/ 主函数 /
void main()
{
        unsigned int res;
        Uart1Init();
        ADCInit();
        PWMInit();
        while(1)
        {
                DelayMs(200);
                res = ADCRead();
                PWMDuty(res);
        }
}
复制代码

3.2 PWM程序

c
include "pwmh"
void PWMInit(void)
{
        P3M0 &= ~0x20;
        P3M1 &= ~0x20;
        PSW1 &= ~(0X20);
        PSW1 |= (0X10);                // 切换PCA0 的引脚为P35
        CCON = 0x00;                        // 清除PCA计数器溢出标志位
        CMOD = 0x02;                        // 设置PCA时钟源为系统时钟/2
        CCAPM0 = 0x42;                        // 设置PCA模块0为PWM模式
        CCAP0L = 0x00;                        // 设置PWM占空比初始值为0
        CCAP0H = 0x00;                        // 设置PWM占空比初始值为0
        CR = 1;                                        // 启动PCA计数器
}
void PWMDuty(unsigned int duty)
{
        CCAP0L = duty & 0xFF;        // 设置PWM占空比低8位
        CCAP0H = (duty >> 8) & 0xFF;        // 设置PWM占空比高8位
}
复制代码

4. 总结

本文介绍了一种基于STC8G1K08单片机的无极调光灯环设计方案，该方案利用PWM技术实现LED亮度调节，并集成了电池供电和充电功能。该方案具有结构简单、成本低廉、易于实现等优点，可用于带照明的放大镜等应用场景。

5. 未来工作

未来可以对该方案进行以下改进：

增加更多的LED灯珠，提高照明亮度。
增加多种调光模式，例如呼吸灯模式、闪烁模式等。
增加无线控制功能，方便用户远程控制灯环。

参考文献

[1] STC8G1K08单片机数据手册

[2] PWM技术原理与应用

[3] LED驱动电路设计

致谢

感谢STC公司提供的技术支持。

[本文内容由国芯人工智能辅助生成，仅供参考]

cjt***

我这个二五手不理解，这个工程不需要PWM 头文件和ADC 头文件吗？，

大***

cjt*** 发表于 2025-5-14 21:21
我这个二五手不理解，这个工程不需要PWM 头文件和ADC 头文件吗？，

直接操作寄存器，要啥自行车。哈哈哈啊哈
