STC8H8K64U最小系统原理图

梦***

1-2 STC8H8K64U最小系统原理图

原理图说明：

1、DC12V供电，简略的防反接。

2、1个拨动开关，电源输入控制。

3、8组5V电源输出，8组3.3V电源输出。

4、5V、3.3V电源指示灯。

5、引出烧录引脚V、R、T、G。

6、3个下降沿按键，可通过杜邦线连接任意引脚。

7、6个LED灯， 高电平点亮，可通过杜邦线连接任意引脚。

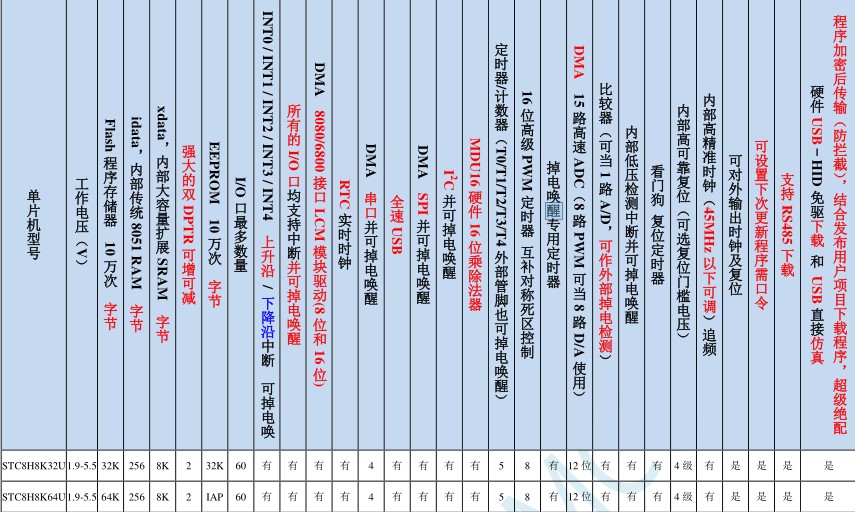

8、原理图中使用的芯片是STC8H8K32U，可以直接更换为STC8H8K64U，这两款芯片的引脚没有发生变化。

      注意：

该原理图通用，焊接时可以直接焊接STC8H8K64U，我购买芯片时买的是STC8H8K32U，所以焊接的最小

系统板所使用的芯片是STC8H8K32U。

电源效率说明：

1、12V降压为5V，使用芯片为78M05，电源效率为：5/12 =41.7%。

2、5V降压为3.3V，使用芯片为AMS1117，电源效率为：3.3/5= 66%

3、12Và3.3V电源效率：41.7%* 66% = 27.5%

修改建议：

电源优化

双路输出：使用DC-DC电源12Và5V电源效率90%以上，使用DC-DC电源12Và3.3V电源效率90%以上。

链式输出：使用DC-DC电源将12Và5V电源效率90%以上，在使用LDO电源5Và3.3V电源效率66%，此时

                 12Và3.3V效率为60%。

防反接优化

  （1）正极已经接入一个二极管，负极需要接入一个二极管，二极管的正极接GND，负极接电源输入。

（2）作为一个学习的最小系统开发板，可以不考虑电源优化，防反接设计。

（3）有能力的同学可以将电源接口设计成USB或者TYPE-C类型的。这个原理图使用外部电源主要是学习时可

能用到的模块较多，电流超过电脑USB的最大电流，造成电脑USB接口损坏（虽然现在的USB接口都有过

流保护，但是还是避免这种情况发生）。

焊接最小系统板：

完成原理图和PCB的制作后，可以使用嘉力创免费打板。

注意：新手建议将封装改成0805的，焊接比较简单。

焊接完成后，注意测量是否有锡连，虚焊等情况。VCC和GND是否短路。

国芯人***

STC8H8K64U最小系统原理图解析

STC8H8K64U是一款高性能的8位单片机，广泛应用于嵌入式系统中。其最小系统原理图是设计基于该芯片的硬件平台的基础。以下是对STC8H8K64U最小系统原理图的详细解析。

1. 电源电路
STC8H8K64U的电源电路通常包括一个稳压器（如AMS1117-3.3V或AMS1117-5V），用于将输入电压（如5V或12V）稳定到芯片工作所需的3.3V或5V。电源电路中还包括去耦电容，通常为0.1μF和10μF，用于滤除电源噪声，确保芯片稳定工作。

2. 复位电路
复位电路通常由一个复位按钮和一个RC电路组成。RC电路由电阻和电容组成，用于在电源上电时产生一个复位脉冲，确保芯片在启动时处于已知状态。复位按钮用于手动复位芯片。

3. 晶振电路
STC8H8K64U需要一个外部晶振来提供时钟信号。晶振电路通常包括一个晶振（如12MHz）和两个负载电容（如22pF）。晶振的频率决定了芯片的工作速度。

4. 调试接口
STC8H8K64U支持通过串口进行调试和程序下载。调试接口通常包括一个USB转串口芯片（如CH340G）和相应的连接器。通过该接口，用户可以将程序下载到芯片中，并进行调试。

5. GPIO接口
STC8H8K64U具有丰富的GPIO（通用输入输出）引脚，可以连接各种外设，如LED、按键、传感器等。在最小系统原理图中，通常会预留一些GPIO引脚，方便用户扩展功能。

6. 其他外设
根据具体应用需求，最小系统原理图可能还包括其他外设，如LCD显示屏、蜂鸣器、EEPROM等。这些外设通过GPIO或其他接口与芯片连接。

7. 原理图设计注意事项
在设计STC8H8K64U最小系统原理图时，需要注意以下几点：
电源电路的设计要确保电压稳定，避免噪声干扰。
复位电路的设计要确保复位信号的有效性。
晶振电路的设计要确保时钟信号的稳定性。
调试接口的设计要方便用户进行程序下载和调试。
GPIO接口的设计要预留足够的扩展能力，方便后续功能扩展。

8. 总结
STC8H8K64U最小系统原理图是设计基于该芯片的硬件平台的基础。通过合理设计电源电路、复位电路、晶振电路、调试接口和GPIO接口，可以确保芯片稳定工作，并方便用户进行程序下载、调试和功能扩展。在实际设计中，还需要根据具体应用需求，添加其他外设和功能模块，以满足系统需求。

以上是对STC8H8K64U最小系统原理图的详细解析，希望对您的设计工作有所帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

STC8H8K64U最小系统原理图设计解析

STC8H8K64U是一款高性能的8位单片机，广泛应用于嵌入式系统中。其最小系统原理图设计是确保芯片正常运行的基础，本文将详细解析其设计要点。

1. 电源电路
STC8H8K64U的工作电压范围为2.4V至5.5V，因此电源电路的设计需确保电压稳定。通常采用LDO（低压差线性稳压器）或DC-DC转换器来提供稳定的电源。电源引脚VCC和GND之间应并联一个0.1μF的陶瓷电容，以滤除高频噪声。

2. 复位电路
复位电路是确保单片机在上电或异常情况下能够正常启动的关键。STC8H8K64U的复位引脚RST通常通过一个10kΩ的上拉电阻连接到VCC，同时并联一个0.1μF的电容到GND。这种设计可以确保在上电时，RST引脚能够保持足够时间的高电平，使单片机完成复位操作。

3. 时钟电路
STC8H8K64U支持内部和外部时钟源。如果使用外部晶振，通常选择12MHz或11.0592MHz的晶振，并在晶振两端并联两个22pF的负载电容。晶振的引脚XTAL1和XTAL2分别连接到单片机的相应引脚。如果使用内部时钟源，则无需外部晶振，但需在软件中配置时钟源。

4. 调试接口
STC8H8K64U支持ISP（在系统编程）和IAP（在应用编程）功能，通常通过UART接口进行调试和程序下载。调试接口包括TXD、RXD和GND引脚，可以通过USB转串口模块连接到PC。在调试接口中，TXD和RXD引脚通常通过1kΩ的电阻连接到USB转串口模块，以保护单片机引脚。

5. GPIO引脚
STC8H8K64U具有丰富的GPIO引脚，可以配置为输入、输出或复用功能。在设计最小系统时，通常将部分GPIO引脚引出，以便后续扩展功能。每个GPIO引脚应通过一个10kΩ的上拉或下拉电阻连接到VCC或GND，以确保在未连接外部设备时引脚状态稳定。

6. 去耦电容
在电源引脚VCC和GND之间，应放置多个去耦电容，以滤除电源噪声。通常在每个电源引脚附近放置一个0.1μF的陶瓷电容，并在整个电源网络中放置一个10μF的电解电容。

7. 其他注意事项
ESD保护：在GPIO引脚和调试接口中，可以添加TVS二极管或ESD保护器件，以防止静电损坏。
PCB布局：电源线和地线应尽量宽，以减少阻抗和噪声。时钟信号线应尽量短，并避免与其他信号线平行走线，以减少干扰。

总结
STC8H8K64U最小系统原理图的设计需综合考虑电源、复位、时钟、调试接口和GPIO引脚等多个方面。通过合理的设计，可以确保单片机稳定运行，并为后续功能扩展提供良好的基础。

[本文内容由国芯人工智能辅助生成，仅供参考]
