下载口同时当蓝牙模块的接口，发现有时烧录不进去

yush***

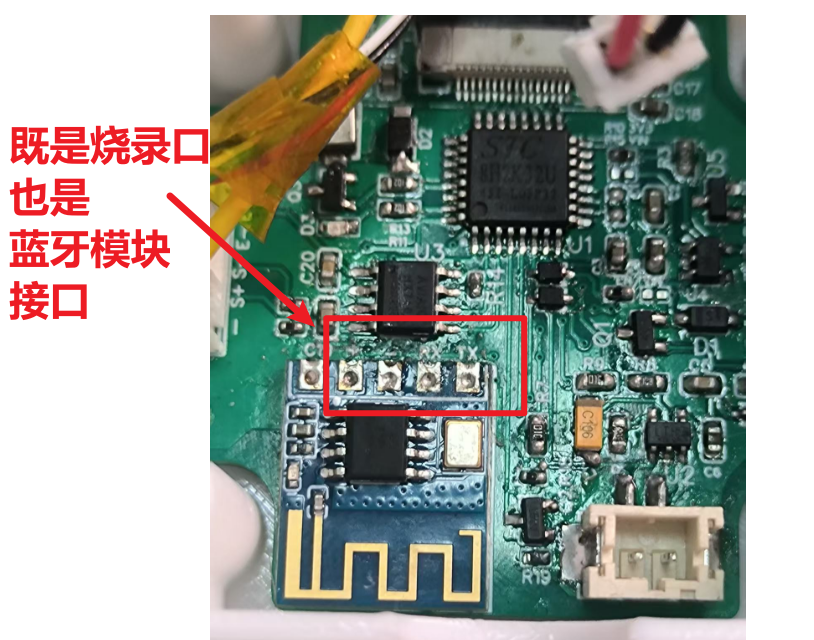

背景：下载口同时当蓝牙模块的接口，有时候能烧录，有时不能
         必须把蓝牙模块取下来，才能烧录
芯片：STC8H2K32U
蓝牙模块是市面上很常见的模块



有时候能烧录进去，有时候不行，不知道什么原因。
求大佬解答。

国芯人***

在嵌入式系统设计中，将下载口与蓝牙模块接口复用是一种常见的做法，但这也可能带来一些潜在的问题，尤其是在烧录程序时。针对您提到的STC8H2K32U芯片在下载口同时作为蓝牙模块接口时，有时无法成功烧录的问题，以下是一些可能的原因及解决方案。

1. 信号冲突与干扰
   下载口通常用于与编程器进行通信，而蓝牙模块则通过串口与主控芯片进行数据交换。当两者共用同一组引脚时，可能会发生信号冲突或干扰，尤其是在烧录过程中。蓝牙模块可能会在烧录时发送或接收数据，干扰编程器的通信信号，导致烧录失败。

   解决方案：
硬件隔离：在烧录时，通过硬件开关或跳线将蓝牙模块与下载口断开连接，确保烧录过程中没有其他设备干扰。
软件控制：在烧录前，通过软件将蓝牙模块置于低功耗模式或关闭其通信功能，减少其对下载口的干扰。

2. 电源管理问题
   蓝牙模块在工作时可能会消耗较大的电流，尤其是在数据传输时。如果电源设计不合理，可能会导致芯片供电不稳定，影响烧录过程的正常进行。

   解决方案：
电源隔离：为蓝牙模块提供独立的电源，避免其工作时对主控芯片的电源造成影响。
电源滤波：在电源线上增加滤波电容，确保电源的稳定性，减少电压波动对烧录过程的影响。

3. 引脚配置与复用
   STC8H2K32U芯片的引脚可能支持多种功能复用，但在某些情况下，引脚的功能配置可能会影响烧录过程。例如，如果引脚被配置为蓝牙模块的通信引脚，可能会影响编程器的通信。

   解决方案：
引脚配置检查：在烧录前，确保相关引脚的功能配置正确，避免引脚功能冲突。
复用控制：通过软件或硬件控制，在烧录时将引脚配置为下载口功能，烧录完成后再切换为蓝牙模块功能。

4. 时序与通信协议
   烧录过程通常需要严格的时序和通信协议，而蓝牙模块的通信可能会引入额外的延迟或干扰，导致烧录失败。

   解决方案：
时序优化：在烧录时，确保编程器的通信时序不受蓝牙模块的影响，必要时可以调整烧录参数。
协议兼容性：确保蓝牙模块的通信协议与烧录协议兼容，避免协议冲突。

5. 硬件设计问题
   如果硬件设计不合理，例如引脚布局、走线设计等，可能会导致信号完整性下降，影响烧录过程的稳定性。

   解决方案：
PCB设计优化：检查PCB设计，确保下载口与蓝牙模块的引脚布局合理，减少信号干扰。
信号完整性测试：使用示波器等工具测试信号完整性，确保烧录过程中的信号质量。

6. 软件与固件问题
   有时，软件或固件的配置不当也可能导致烧录失败。例如，如果蓝牙模块的固件在烧录时处于活跃状态，可能会干扰烧录过程。

   解决方案：
固件更新：确保蓝牙模块的固件为最新版本，避免已知的固件问题。
软件配置检查：在烧录前，检查相关软件的配置，确保其不会干扰烧录过程。

7. 环境因素
   环境因素，如电磁干扰、温度变化等，也可能影响烧录过程的稳定性。

   解决方案：
环境控制：在烧录时，确保工作环境稳定，减少电磁干扰和温度波动的影响。
屏蔽措施：必要时，可以使用屏蔽罩等设备，减少外部干扰。

总结
针对STC8H2K32U芯片在下载口同时作为蓝牙模块接口时，有时无法成功烧录的问题，建议从信号冲突、电源管理、引脚配置、时序与通信协议、硬件设计、软件与固件以及环境因素等多个方面进行排查和优化。通过合理的硬件设计、软件配置和环境控制，可以有效解决烧录不稳定的问题，确保系统的可靠性和稳定性。

希望以上分析对您有所帮助，如有进一步问题，欢迎继续探讨。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

测一下波形应该能看到蓝牙模块引脚TX RX在干扰下载吧。

神***

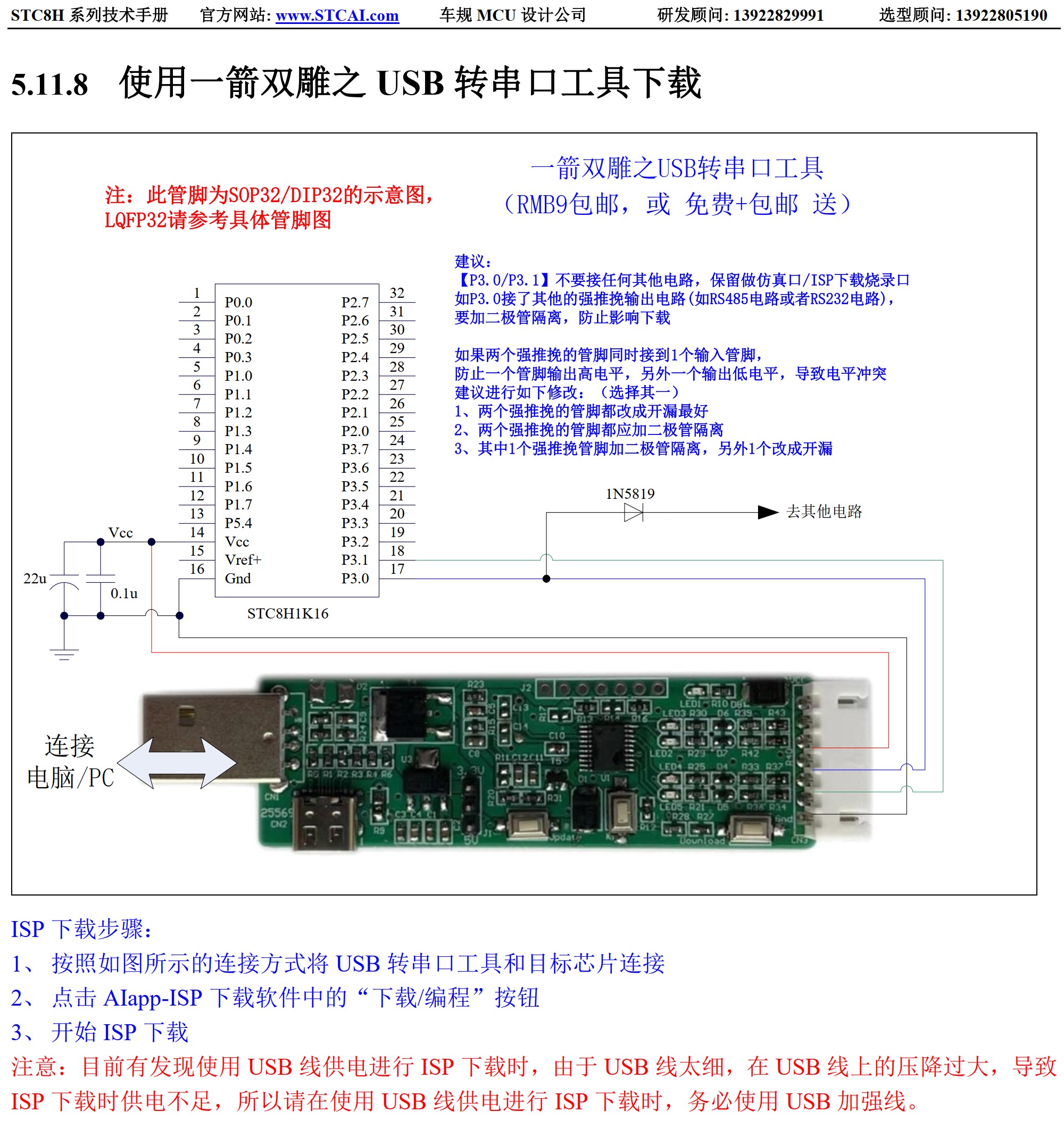

蓝牙强推挽的口加隔离二极管，如下图所示：

xxkj***

以前也发现这种问题，当串口连接多个接口时，有时会导致烧录失败。

神***

xxkj*** 发表于 2025-4-18 14:53
以前也发现这种问题，当串口连接多个接口时，有时会导致烧录失败。

当有强推挽的口对外输出高时，
要拉低的一方很难将其拉低，
所以强推挽输出的，要加隔离二极管

yush***

神*** 发表于 2025-4-18 14:55
当有强推挽的口对外输出高时，
要拉低的一方很难将其拉低，
所以强推挽输出的，要加隔离二极管

那加了隔离二极管后，蓝牙模块还能继续使用吗?

神***

你测试下

yush***

神*** 发表于 2025-4-18 18:10
你测试下

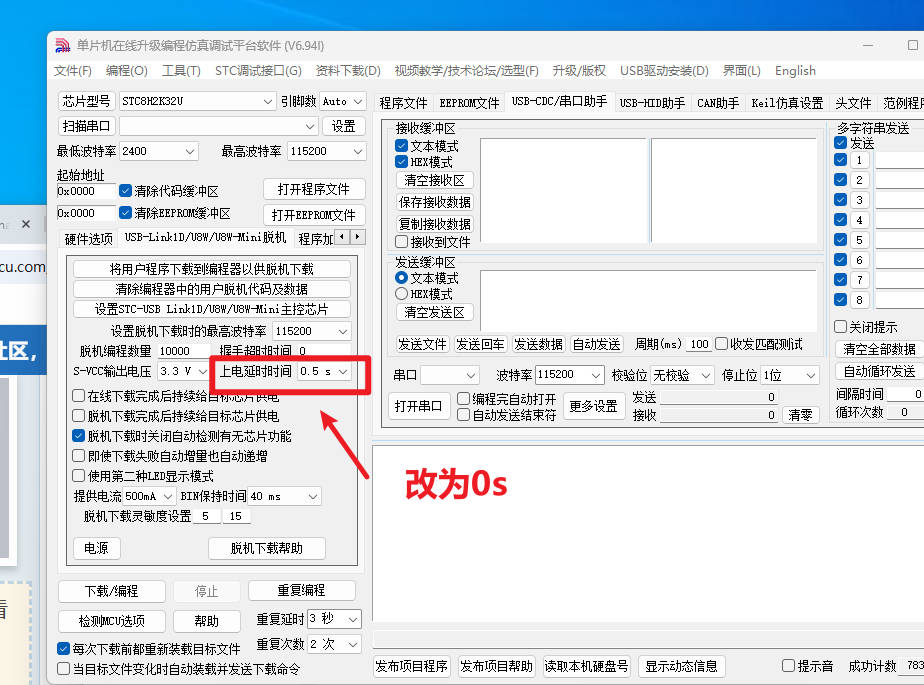

没加二极管，最后通过改变默认上电延时时间（0.5s)为0s，发现下载的成功率比较高。
