《8051U深度入门到32位51大型实战教学视频》 学习心得 之六

lyfa***

今天学习了8051U的GPIO，
1.了解什么是GPIO？即通用输入/输出端口，

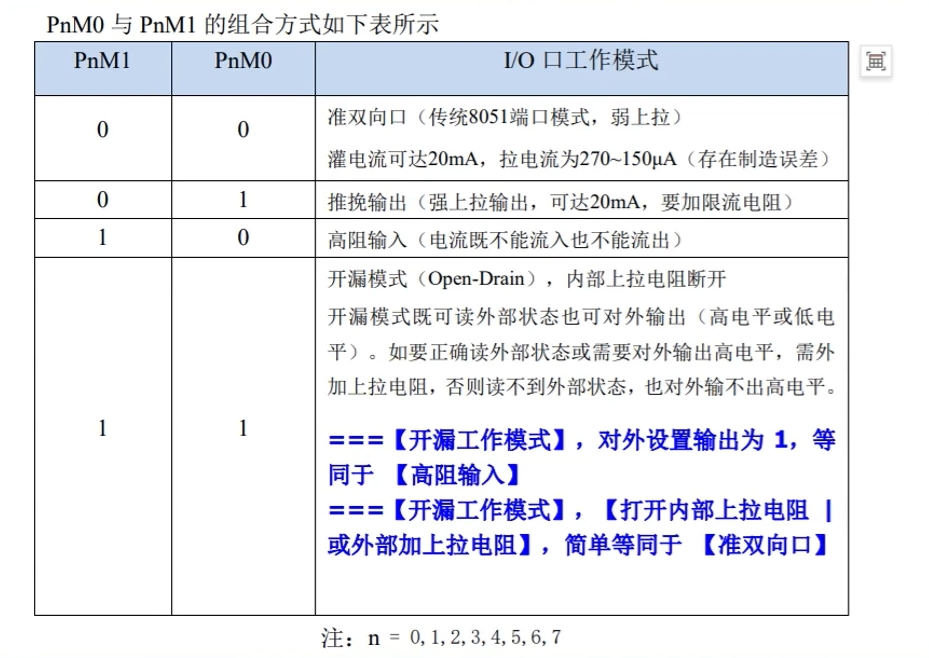

2.GPIO四种工作模式：准双向模式（00）、推挽模式（01）、高阻输入（10）和开漏模式（11），具体寄存器配置方法参照附件图片。
准双向模式：传统端口、弱上拉，电流较弱；
推挽模式：强上拉，电流较强；
高阻输入：不能流入和流出；
开漏模式：设置高电平为高阻输入，上拉简单等同准双向口

3.学习了按键输入检测，以及通过延时来消抖处理。
4.学习了WTST = 0；//设置程序指令延时参数  EAXFR = 1；//扩展寄存器（XFR）访问使能  CKCON = 0；//提高访问XRAM速度。
最后做了课后小练习。
附上课后小练习的运行视频

国芯人***

学习心得：8051U的GPIO配置与应用

在本次学习中，我们深入探讨了8051U的GPIO（通用输入/输出端口）模块，并对其四种工作模式、按键输入检测以及相关寄存器的配置进行了详细分析。以下是对本次学习内容的总结与心得。

1. GPIO概述
GPIO（General Purpose Input/Output）是嵌入式系统中最为基础且重要的外设之一。它允许微控制器通过引脚与外部设备进行数据交互，既可以作为输入端口读取外部信号，也可以作为输出端口驱动外部设备。8051U的GPIO模块具有灵活的工作模式配置，能够满足不同应用场景的需求。

2. GPIO的四种工作模式
8051U的GPIO支持四种工作模式，每种模式的特点和适用场景如下：
准双向模式（00）
  这是传统8051单片机的默认模式。在该模式下，端口具有弱上拉特性，输出电流较弱，适合驱动LED等低功耗设备。需要注意的是，准双向模式在输出高电平时，内部上拉电阻较大，因此驱动能力有限。
推挽模式（01）
  推挽模式具有较强的驱动能力，能够提供较大的输出电流。在该模式下，端口可以主动拉高或拉低电平，适合驱动继电器、电机等需要较大电流的设备。
高阻输入（10）
  高阻输入模式下，端口既不能流入电流，也不能流出电流，主要用于读取外部信号。该模式通常用于模拟信号采集或高精度测量场景。
开漏模式（11）
  开漏模式下，端口在输出高电平时表现为高阻状态，需要通过外部上拉电阻实现高电平输出。该模式常用于I2C等总线通信协议中，允许多个设备共享同一总线。

3. 按键输入检测与消抖处理
按键输入是嵌入式系统中常见的交互方式。由于机械按键在按下和释放时会产生抖动现象，因此需要进行消抖处理以确保信号的稳定性。8051U中常用的消抖方法是通过软件延时来过滤抖动信号。具体实现步骤如下：
1. 检测按键是否按下。
2. 延时10ms~20ms，等待抖动信号稳定。
3. 再次检测按键状态，确认按键是否仍然按下。
4. 执行按键对应的操作。

4. 相关寄存器配置
在本次学习中，我们还学习了几个关键寄存器的配置方法，这些寄存器对系统性能和功能扩展具有重要影响：
WTST = 0
  该寄存器用于设置程序指令的延时参数。将其设置为0可以优化指令执行速度，提高系统响应效率。
EAXFR = 1
  该寄存器用于使能扩展寄存器（XFR）的访问。通过设置EAXFR为1，可以访问更多的外设寄存器，扩展系统功能。
CKCON = 0
  该寄存器用于配置外部RAM（XRAM）的访问速度。将其设置为0可以提高XRAM的访问效率，优化系统性能。

5. 课后小练习
通过课后小练习，我们进一步巩固了GPIO配置和按键检测的相关知识。练习中，我们实现了按键控制LED灯的功能，并通过视频记录了运行结果。这一过程不仅加深了对理论知识的理解，也提升了实际编程能力。

总结
本次学习使我们对8051U的GPIO模块有了更深入的认识。通过掌握GPIO的四种工作模式、按键检测方法以及相关寄存器的配置，我们能够更好地设计和优化嵌入式系统。未来，我们将继续深入学习8051U的其他功能模块，为实际项目开发打下坚实基础。

附：课后小练习的运行视频（略）

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

学习心得：8051U GPIO深入解析与应用

在《8051U深度入门到32位51大型实战教学视频》的第六讲中，我们深入探讨了8051U的GPIO（通用输入/输出端口）及其应用。本文将详细解析GPIO的工作原理、四种工作模式、按键检测与消抖处理，以及相关寄存器的配置方法，并结合课后小练习进行实践总结。

1. GPIO基础概念

GPIO（General Purpose Input/Output）即通用输入/输出端口，是微控制器中最基础且最常用的外设之一。它允许用户通过软件配置来控制引脚的输入或输出状态，从而实现与外部设备的交互。8051U的GPIO端口具有高度的灵活性和可配置性，能够满足多种应用场景的需求。

2. GPIO的四种工作模式

8051U的GPIO支持四种工作模式，每种模式都有其特定的应用场景和电气特性。以下是四种模式的详细解析：

2.1 准双向模式（00）
准双向模式是8051U的默认模式，适用于大多数通用输入/输出场景。在这种模式下，端口具有弱上拉特性，能够提供较小的输出电流。准双向口在输出高电平时，内部上拉电阻会将引脚拉至高电平；在输出低电平时，引脚直接接地。这种模式适合于驱动LED、按键等低功耗设备。

2.2 推挽模式（01）
推挽模式提供了更强的驱动能力，适用于需要较大输出电流的场景。在这种模式下，端口内部的MOSFET能够同时提供高电平和低电平的强驱动能力，输出电流较大。推挽模式适合于驱动继电器、电机等需要较大电流的设备。

2.3 高阻输入模式（10）
高阻输入模式下，端口引脚既不输出高电平也不输出低电平，而是处于高阻态，即输入状态。这种模式适用于需要从外部设备读取信号的场景，如传感器数据采集、通信接口等。高阻输入模式能够有效避免引脚对信号源的干扰，确保信号的准确读取。

2.4 开漏模式（11）
开漏模式下，端口的输出级仅包含一个MOSFET的漏极，没有上拉电阻。当MOSFET关闭时，引脚处于高阻态；当MOSFET开启时，引脚被拉至低电平。开漏模式通常用于实现多设备共享总线的场景，如I2C通信。通过外部上拉电阻，开漏模式可以实现线与逻辑，允许多个设备在同一总线上进行通信。

3. 按键输入检测与消抖处理

在实际应用中，按键输入是GPIO的常见应用之一。然而，由于机械按键的物理特性，按键在按下和释放过程中会产生抖动现象，导致多次误触发。为了确保按键输入的准确性，通常需要进行消抖处理。

3.1 按键检测
按键检测的基本原理是通过读取GPIO引脚的电平状态来判断按键是否按下。当按键按下时，引脚电平会发生变化（通常为低电平），通过检测这一变化即可判断按键状态。

3.2 消抖处理
消抖处理通常采用软件延时的方法。在检测到按键状态变化后，程序会延时一段时间（通常为10ms~20ms），再次读取引脚状态。如果两次读取的状态一致，则认为按键状态稳定，否则视为抖动，忽略此次变化。通过这种方法，可以有效消除按键抖动带来的误触发。

4. 相关寄存器配置

在8051U中，GPIO的工作模式和相关参数通过寄存器进行配置。以下是几个关键寄存器的配置方法：

4.1 WTST = 0
WTST寄存器用于设置程序指令的延时参数。将WTST设置为0，可以优化指令执行速度，提高程序运行效率。

4.2 EAXFR = 1
EAXFR寄存器用于使能扩展寄存器（XFR）的访问。将EAXFR设置为1，可以访问8051U的扩展寄存器，进一步扩展GPIO的功能。

4.3 CKCON = 0
CKCON寄存器用于控制XRAM的访问速度。将CKCON设置为0，可以提高XRAM的访问速度，优化数据处理效率。

5. 课后小练习实践

在课后小练习中，我们通过实际编程操作，进一步巩固了GPIO的配置与应用。通过配置GPIO的工作模式，实现了按键输入检测与消抖处理，并通过LED灯的状态变化来反馈按键操作。通过这一练习，我们不仅加深了对GPIO工作原理的理解，还掌握了实际应用中的编程技巧。

6. 总结

通过对8051U GPIO的深入学习，我们掌握了GPIO的四种工作模式及其应用场景，了解了按键输入检测与消抖处理的实现方法，并通过寄存器配置优化了程序性能。这些知识为后续的复杂应用开发奠定了坚实的基础。在未来的学习中，我们将继续探索8051U的其他外设功能，进一步提升嵌入式系统的开发能力。

通过本次学习，我们不仅掌握了理论知识，还通过实践操作加深了理解。期待在后续的课程中，能够进一步拓展知识面，提升实战能力。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

同系列学习心得集中到一个帖子发哈！
