STC32G12K128-老梁开源示波器，PWM 当 DAC

一轮***

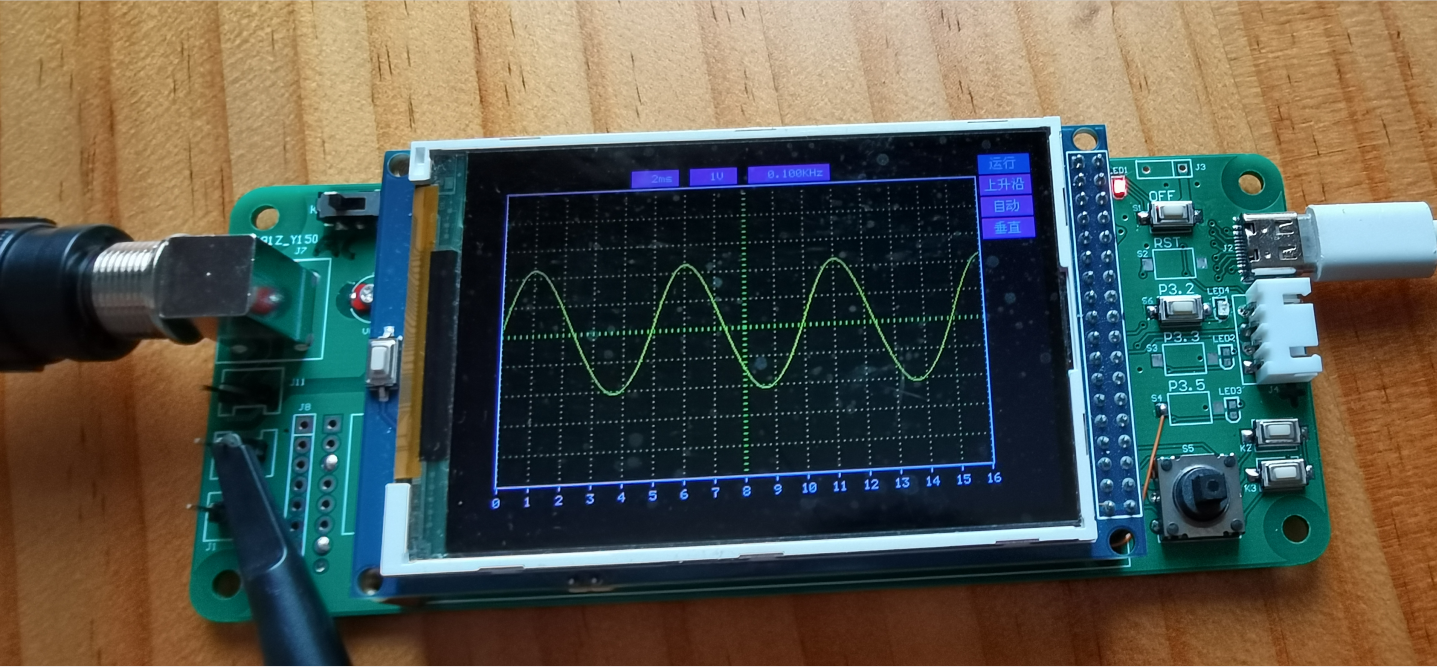

STC32G12K128-老梁开源示波器，PWM 当 DAC, 自己的12位 ADC 测量这个 PWM 当 DAC的信号发生器产生的信号，简单实用！

woshig***

相当于多少位DAC芯片

梁***

woshig*** 发表于 2023-4-4 21:00
相当于多少位DAC芯片

你用多少位的PWM，就是多少位的DAC。

JB***

如输出PWM为16位DAC，后面监测反馈的ADC只有12位，怎么监测得住？

梁***

JB*** 发表于 2023-5-18 09:27
如输出PWM为16位DAC，后面监测反馈的ADC只有12位，怎么监测得住？

只能检测12位的分辨率。PWM滤波输出能达到12位的精度，已经是高精度了。要更高的精度，这种简单的直接滤波已经不能保证了。
更高精度的方法：提供一个稳定的基准VREF，PWM控制一个高速单刀双掷开关（两个触点的内阻误差要小），PWM低接通GND，PWM高接通VREF，RC滤波（或使用高精度的运放做有源滤波），注意滤波电容要用漏电非常小的电容，MCU使用高稳定度的外部晶振，则达到接近16位精度是可以的。

5363***

有单独的测试源码吗？

梁***

5363*** 发表于 2023-11-28 11:46
有单独的测试源码吗？

你要测试什么功能的？

神***

PWM做DAC的完整演示程序，用ADC来保证精度 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

dong***

你好请问PWM当ADC用，电阻电容值的计算有相关的资料吗，上面的pwm波的频率是多少

梁***

dong*** 发表于 2026-3-15 15:00
你好请问PWM当ADC用，电阻电容值的计算有相关的资料吗，上面的pwm波的频率是多少 ...

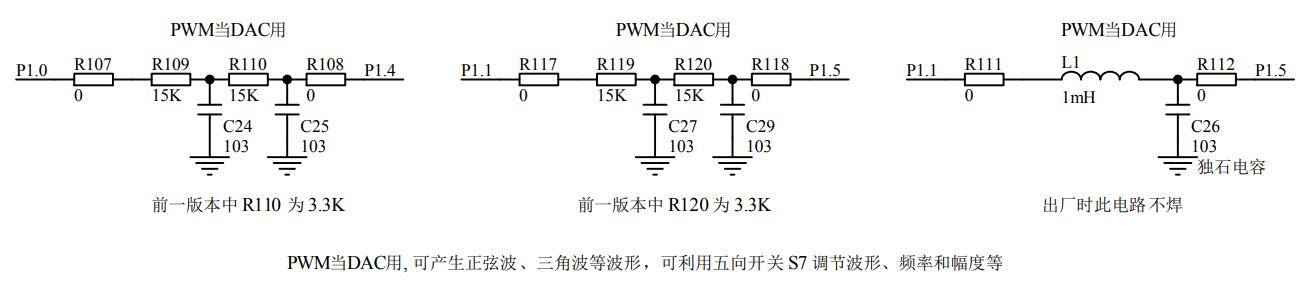

PWM当DAC用，如果使用2阶无源RC滤波，推荐电路如下：


前提条件：R2=10*R1，C1=10*C2，则低通转折频率 fc = 0.6/(2*pi*R1*C1) = 0.0955/(R1*C1)。
上述参数 fc = 0.0955*1000000/(5.1*10)=1873 Hz。
