【15系列】SYK-0806-A2S1 工业自动化控制之【13-串口收发单个字符】

Singl***

大家好，我是『芯知识学堂』的SingleYork，前一篇文章给大家介绍了“SYK-0806-A2S1 工业自动化控制之【12-步进电机精确定位】”，

这一篇中，笔者要给大家介绍串口的使用了。

本例中，笔者主要跟大家介绍单个字符的收发，具体逻辑如下：

串口助手发送字符’A’，单片机收到后返回字符’A’，同时Y00输出ON；

串口助手发送字符’B’，单片机收到后返回字符’B’，同时Y01输出ON；

串口助手发送字符其他字符，单片机收到后返回收到的字符，同时Y00、Y01均输出OFF；

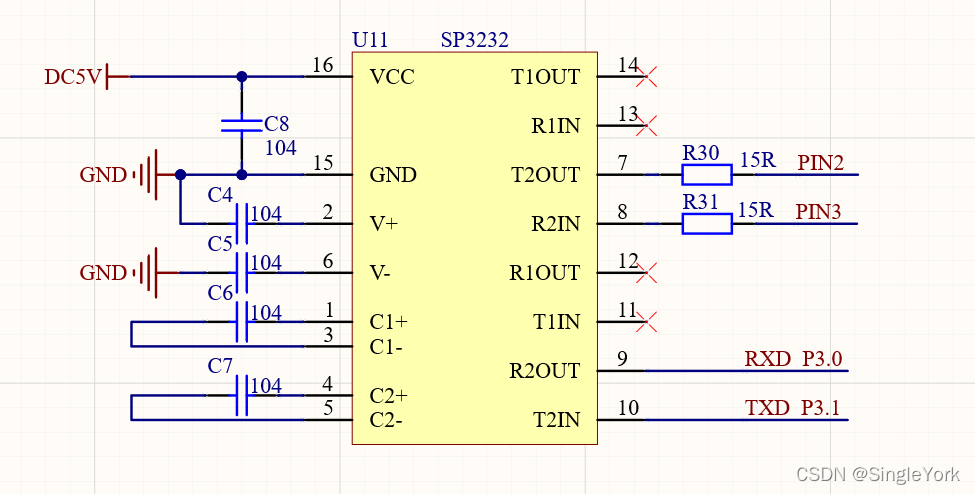

串口的硬件部分很简单，就是用到了一个RS232接口芯片：



所以，重点我们还是一起来看软件部分，代码还是在上一讲的基础上做修改，不过这次改动会有点大。

首先，因为本例中暂时没有用到定时器，所以我们把跟定时器相关的timer.c文件和bsp_timer.c文件都移除了，

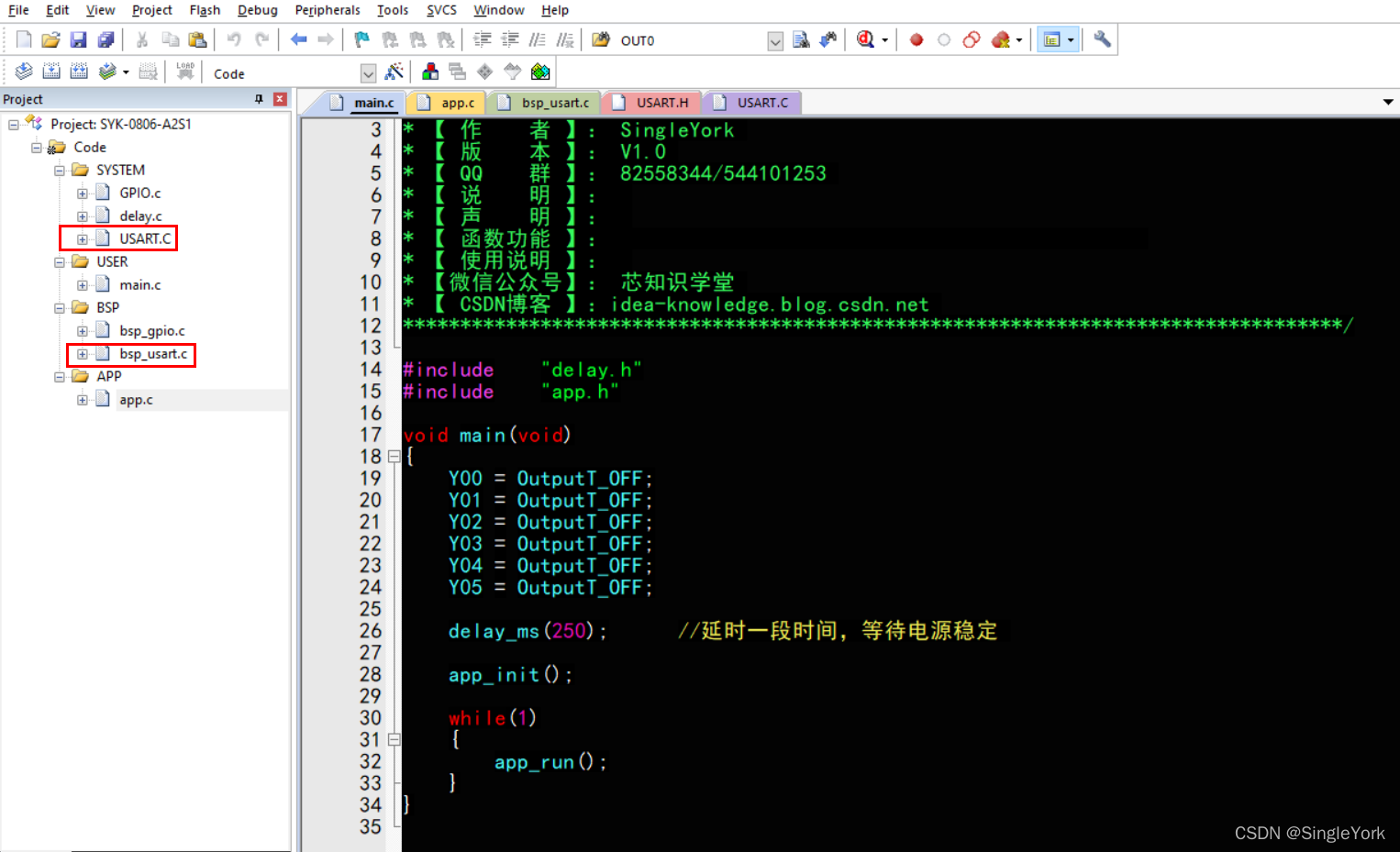

然后分别在SYSTEM和BSP中添加usart.c库文件和bsp_usart.c文件。



关于库文件的使用，这里需要特别注意一下，因为我们所使用的IAP15W413AS单片机的xdata只有256字节，

且官方提供的库函数中定义的

TX1_Buffer[COM_TX1_Lenth]、RX1_Buffer[COM_RX1_Lenth]、TX2_Buffer[COM_TX2_Lenth]、RX2_Buffer[COM_RX2_Lenth]

四个数组均放在了xdata空间，但是官方定义的COM_TX1_Lenth、COM_RX1_Lenth、COM_TX2_Lenth、COM_RX2_Lenth这四个参数的值都是128，

也就是这四个数组占用的空间已经达到了512个字节，显然超过了单片机本身的xdata，

可恶的是，这样编译后编译器居然不会报错，因此这里大家一定要注意，我们需要在usart.h文件中，

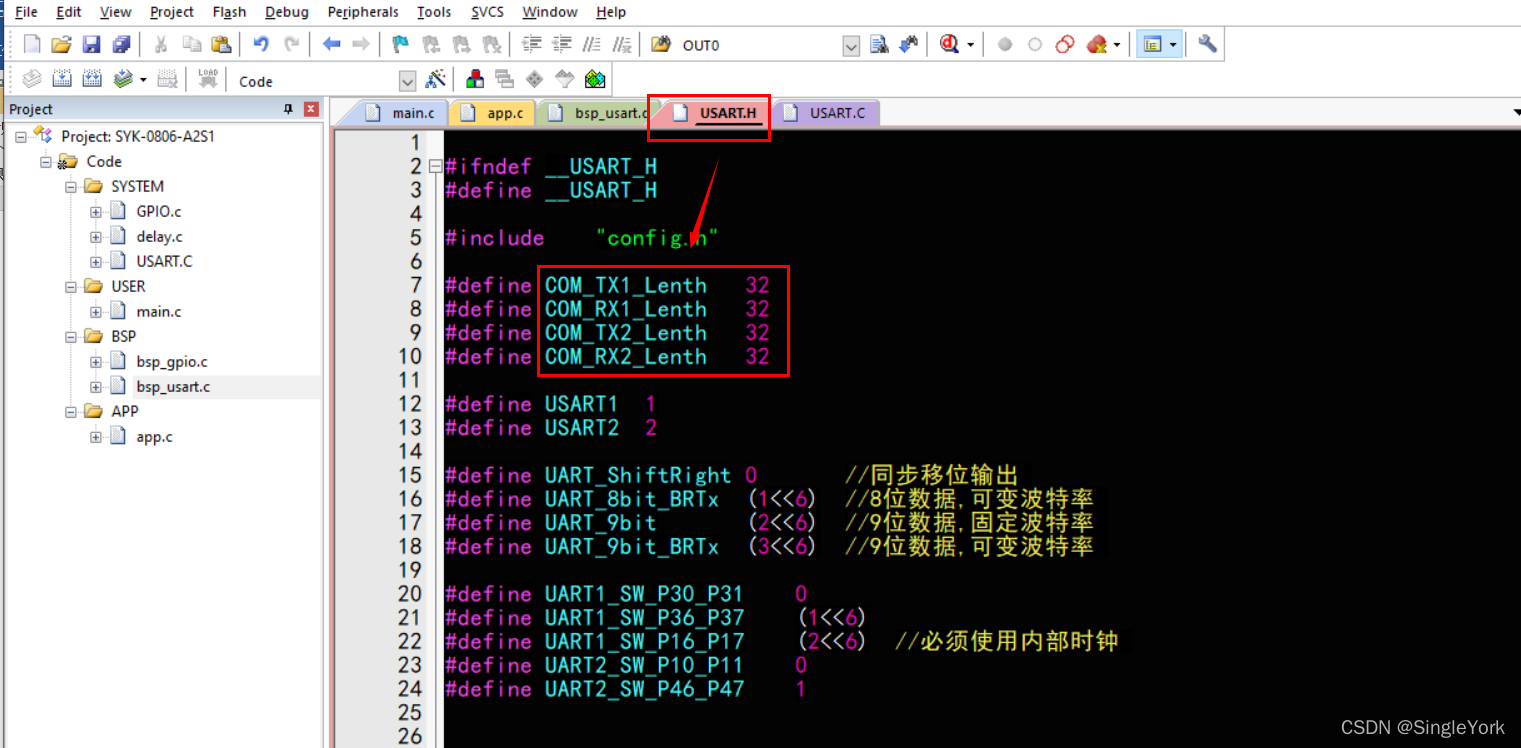

手动将COM_TX1_Lenth、COM_RX1_Lenth、COM_TX2_Lenth、COM_RX2_Lenth的值改小，

使其总和加起来要小于256，笔者这里都改成了32：



接下来就是串口的配置，这部分主要放在了usart.c文件中：

#include        "bsp_usart.h"

/***************  串口初始化函数 *****************/
void UART_config(void)
{
    COMx_InitDefine                COMx_InitStructure;                                        //结构定义

        COMx_InitStructure.UART_Mode      = UART_8bit_BRTx;                //模式,       UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTx
        COMx_InitStructure.UART_BRT_Use   = BRT_Timer2;                        //使用波特率,   BRT_Timer1, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)
        COMx_InitStructure.UART_BaudRate  = 115200ul;                        //波特率, 一般 110 ~ 115200
        COMx_InitStructure.UART_RxEnable  = ENABLE;                                //接收允许,   ENABLE或DISABLE
        COMx_InitStructure.UART_Interrupt = ENABLE;                                //中断允许,   ENABLE或DISABLE
        COMx_InitStructure.UART_P_SW      = UART1_SW_P30_P31;        //切换端口,   UART1_SW_P30_P31,UART1_SW_P36_P37,UART1_SW_P16_P17(必须使用内部时钟)

    USART_Configuration(USART1, &COMx_InitStructure);                //初始化串口1 USART1,USART2
}
复制代码

这里有个地方需要特别注意一下：就是波特率使用的定时器，这里只有两个选择，即定时器1或定时器2，

由于IAP15W413AS单片机只有定时器0和定时器2两个定时器，因此这里我们需要选择“BRT_Timer2”；

另外，由于app.c中需要调用UART_config()函数对串口进口初始化，因此，还需要在app.h文件中添加包含bsp_usart.h的头文件：

#ifndef                __APP_H
#define                __APP_H

#include        "delay.h"
#include        "bsp_gpio.h"
#include        "bsp_usart.h"

void app_init(void);
void app_run(void);

#endif
复制代码

这样一来，在app.c文件的app_init()函数中调用UART_config()函数就不会报错了：

void app_init(void)
{
        UART_config();                 //UART初始化
    GPIO_Config();                 //GPIO初始化

    EA = 1;                                       //开启总中断
}
复制代码

主要功能的实现，放在了app.c文件中的UART1的中断函数中：

/********************* UART1中断函数************************/
void UART1_int (void) interrupt UART1_VECTOR
{
        u8 RX_Data;

    if(RI)
        {
                RI = 0;
        RX_Data = SBUF;

        if(RX_Data == 'A')     //若接收到的字符为‘A’,Y00输出ON
        {
            Y00 = OutputT_ON;
        }
        else if(RX_Data == 'B')//若接收到的字符为‘B’,Y01输出ON
        {
            Y01 = OutputT_ON;
        }
        else                   //若接收到其他字符,Y00、Y01输出OFF
        {
            Y00 = OutputT_OFF;
            Y01 = OutputT_OFF;
        }

        SBUF = RX_Data;        //发送接收到的字符
        }

        if(TI)
        {
                TI = 0;
        }
}
复制代码

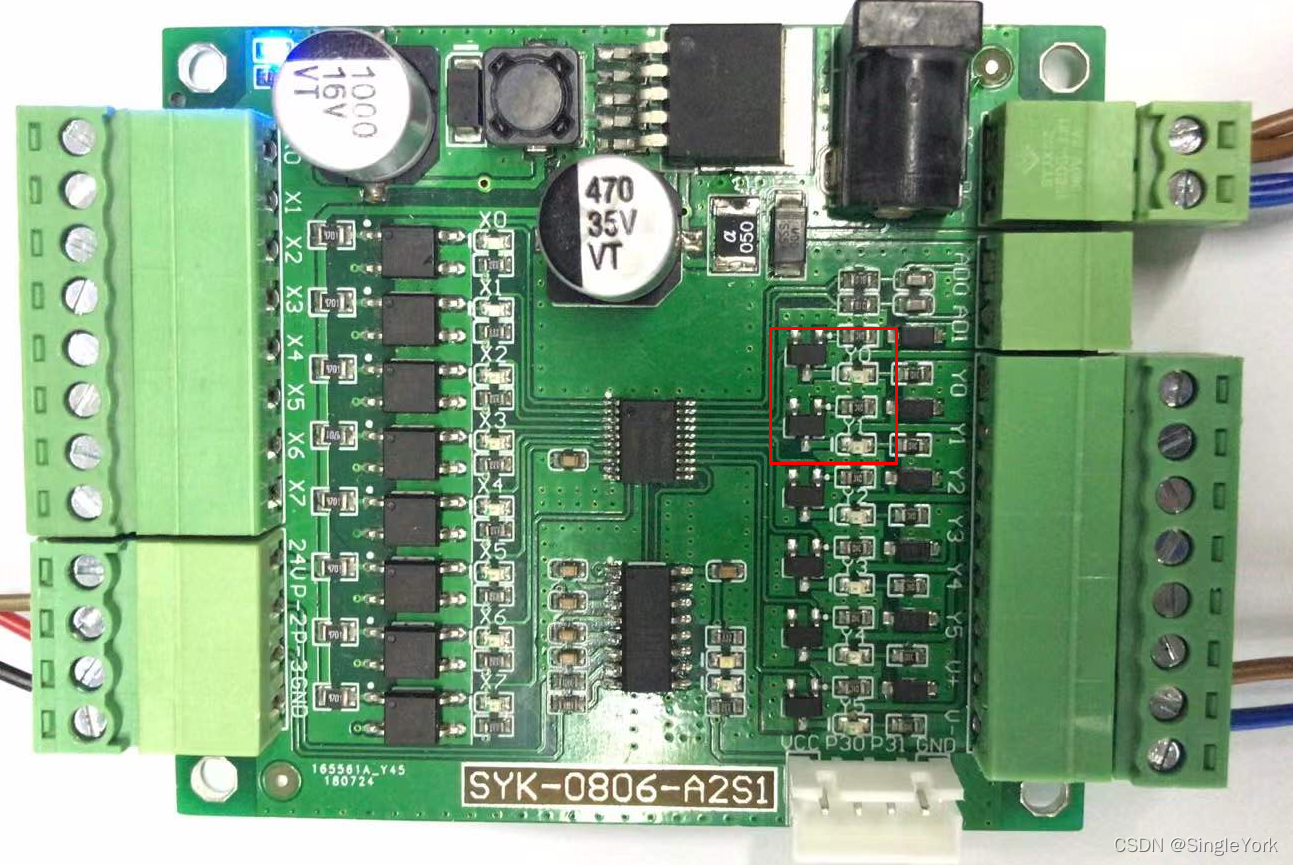

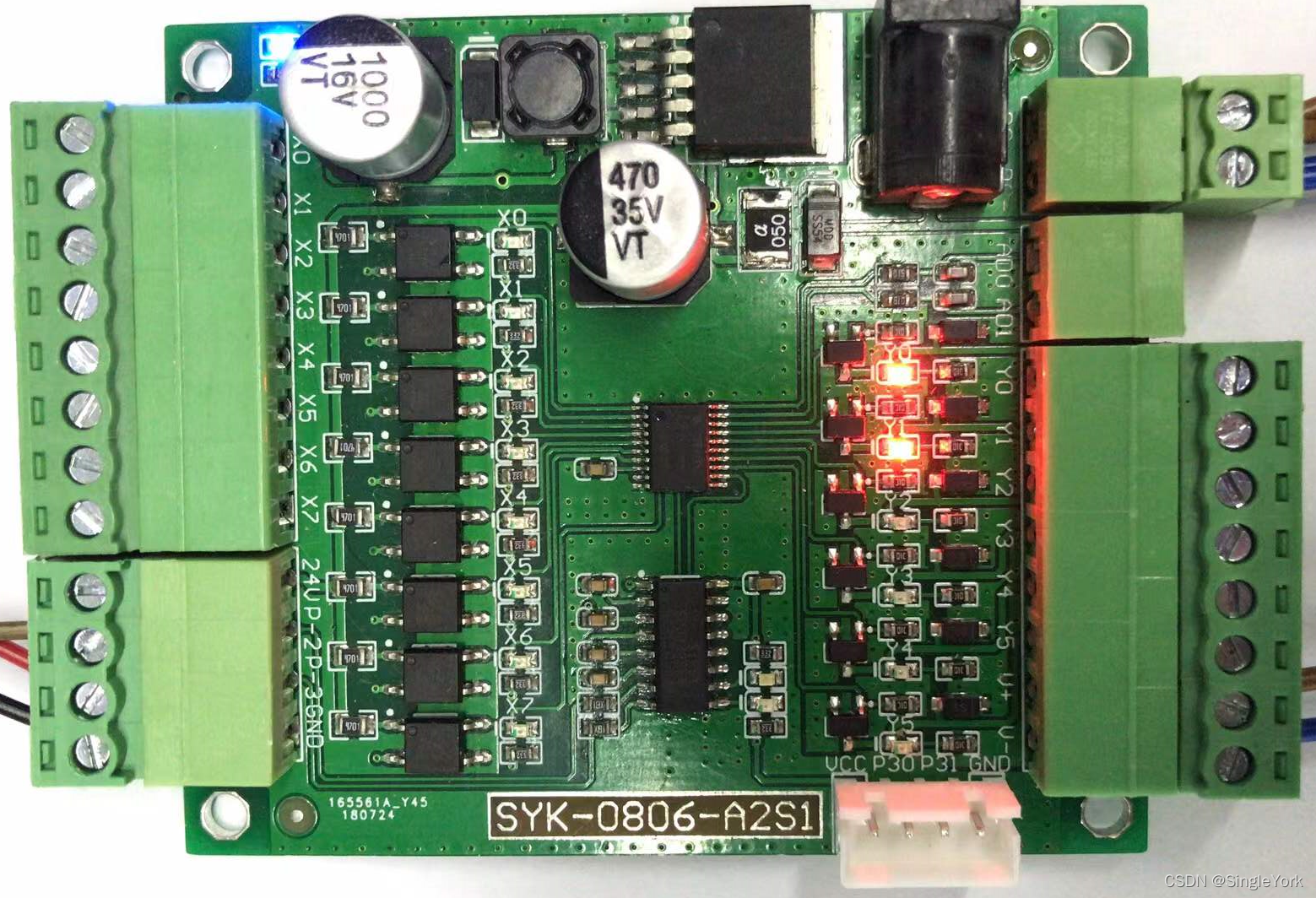

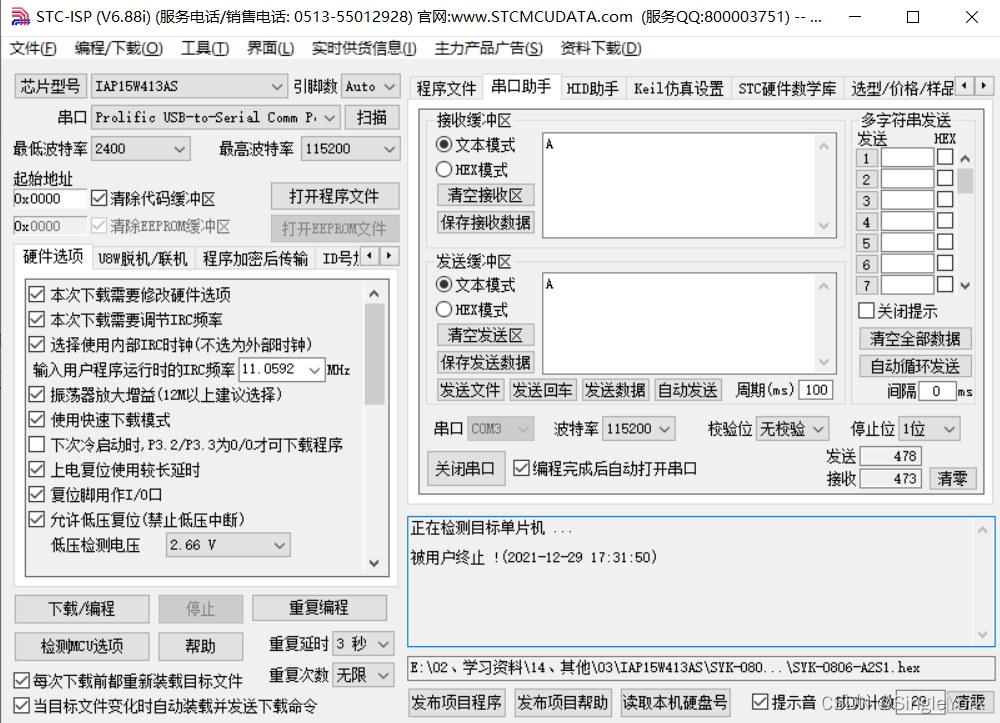

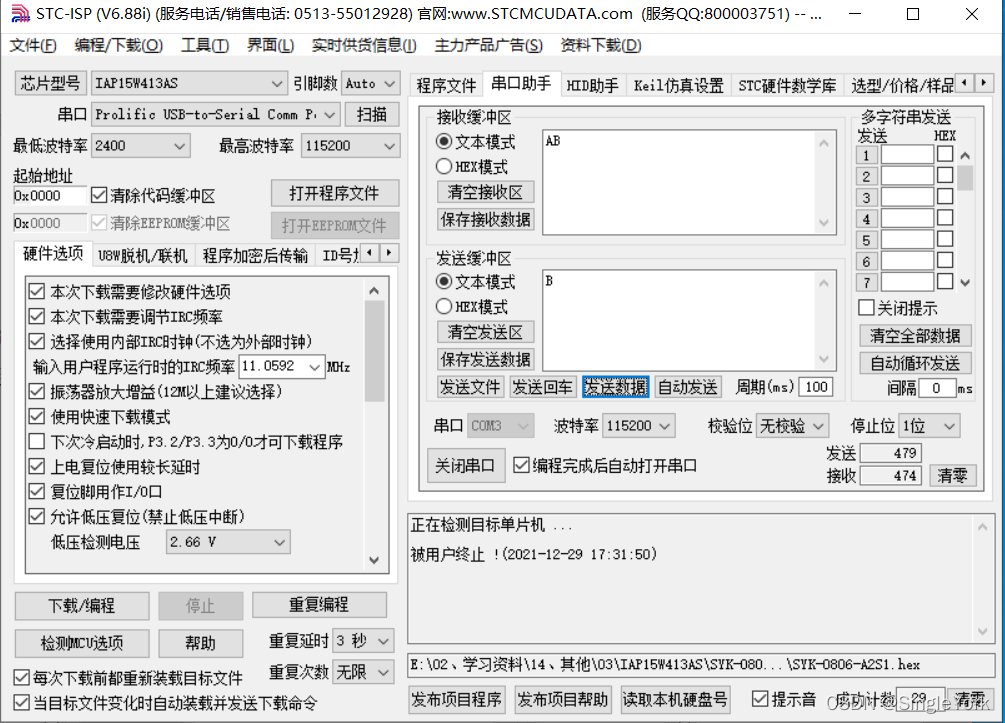

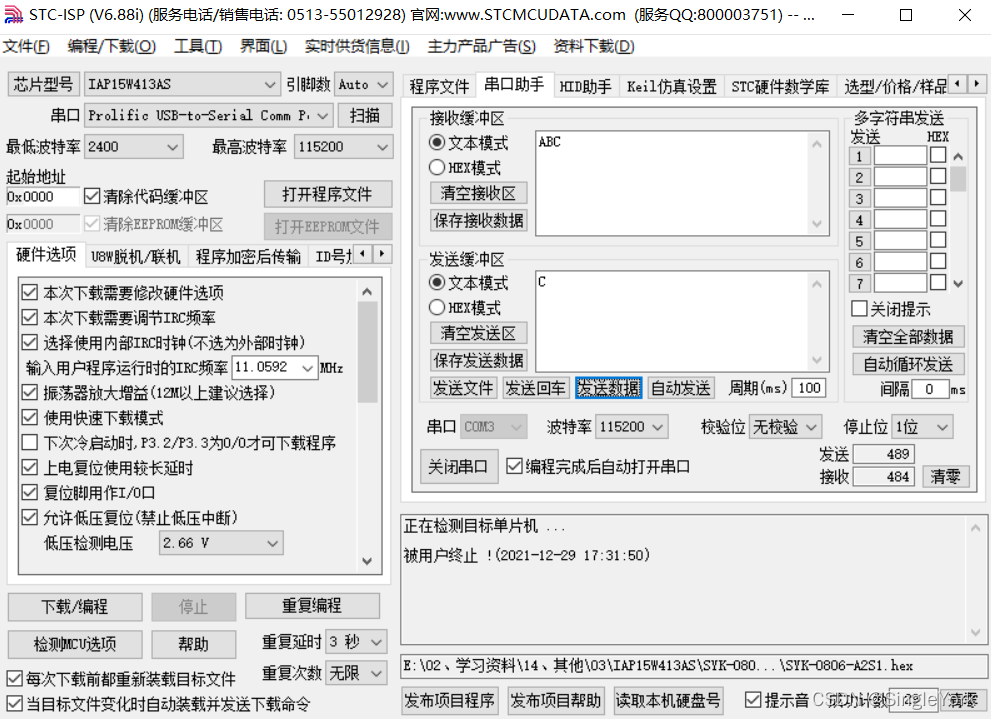

编译成功后，下载程序到板子中，使用串口助手，分别发送字符‘A’、字符’B’、字符’C’，现象如下：













原理很简单，代码部分也很简单，这里需要注意的是，单片机串口收发时只能是按字节来收发，

一个字符占一个字节，如果发送多个字符时，SUBF里面接收到的新的数据会把旧的数据覆盖掉。

因此，即使看上去用串口助手发送字符串“ABC”时单片机也能返回字符串“ABC”，实际上，

程序最终执行的效果只会保留接收到字符“C”时的效果。同时，需要注意的是，单个字符是用单引号(’ ')，字符串是用双引号(" ")。

好了，关于使用本节内容笔者就介绍到这里了，有疑问的小伙伴们可以给笔者留言或者直接参与评论，

下一节笔者将继续给大家介绍“串口的基本使用”，详见“SYK-0806-A2S1 工业自动化控制之【14-串口收发字符串】”，感谢大家的支持！


本章附件：

【STC15系列】SYK-0806-A2S1- 13-串口收发单个字符.rar (67.97 KB, 下载次数: 2)

2025-4-19 10:44 上传

点击文件名下载附件
【STC15系列】SYK-0806-A2S1- 13-串口收发单个字符

国芯人***
