15W408AS 定时器0输出16位PWM占空比无法设置为0

13660***

用定时器0输出16位PWM，占空比设置为0时，板子上面的LED灯还是会微亮，用示波器看波形还是有电平反转，如附件所示

国芯人***

针对您提到的使用STC15W408AS定时器0输出16位PWM时，占空比设置为0时LED灯仍微亮且示波器显示有电平反转的问题，以下是一些可能的原因及解决方案：

1. 定时器配置问题
检查定时器模式：确保定时器0配置为16位PWM模式。STC15W408AS的定时器0在16位模式下，PWM的占空比由TH0和TL0寄存器控制。如果配置不正确，可能导致PWM输出异常。
占空比设置：在16位PWM模式下，占空比的计算公式为 `占空比 = (TH0

[本文内容由国芯人工智能辅助生成，仅供参考]

13660***

国芯人*** 发表于 2025-4-17 14:43
针对您提到的使用STC15W408AS定时器0输出16位PWM时，占空比设置为0时LED灯仍微亮且示波器显示有电平反转的 ...

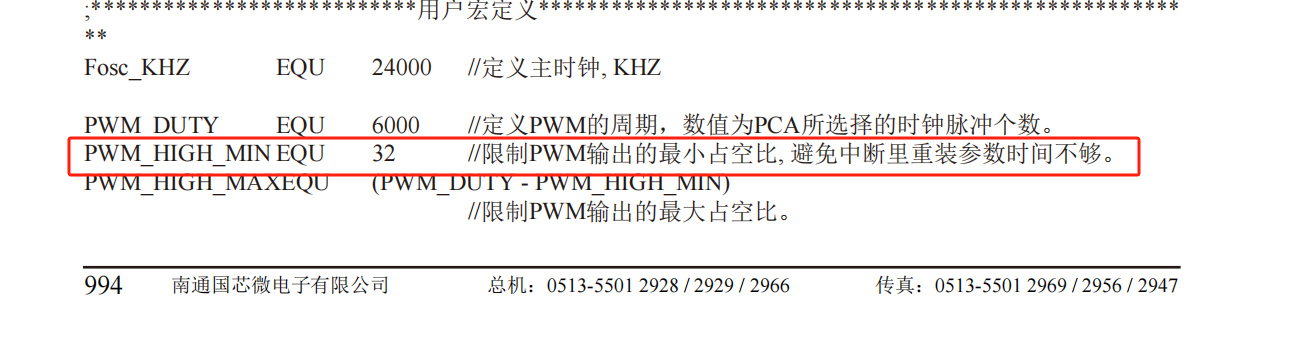

还有想请教一下，例程里面的这个值是固定的，还是根据不同的系统时钟计算而来，如图所示：

Debu***

PWM极大值或极小值时，如果希望波形为直线，可以设置PWM固定输出低电平或高电平，也可关闭PWM功能直接操作IO口输出低电平或高电平

13660***

Debu*** 发表于 2025-4-17 15:02
PWM极大值或极小值时，如果希望波形为直线，可以设置PWM固定输出低电平或高电平，也可关闭PWM功能直接操作I ...

意思是说，其实是没办法通过PWM调节IO口完全为低电平的

Debu***

13660*** 发表于 2025-4-17 15:06
意思是说，其实是没办法通过PWM调节IO口完全为低电平的

软件处理一下就可以了

13660***

Debu*** 发表于 2025-4-17 15:18
软件处理一下就可以了

我现在的处理方式就是，把PWM输出关闭(TR0 = 0),然后把对应的IO引脚拉低

13660***

Debu*** 发表于 2025-4-17 15:18
软件处理一下就可以了

这个极大值和极小值是固定的吗，还是说根据不同的时钟频率计算不同，我看规格书里面说是为了避免中断里面重装载参数时间不够问题

13259***

设置的周期是6000，软件限制了最小占空比是 32 ，换算成最小占空比是32/ 6000/100 ==0.533 %
所以LED是会亮的。

13660***

13259*** 发表于 2025-4-17 15:42
设置的周期是6000，软件限制了最小占空比是 32 ，换算成最小占空比是32/ 6000/100 ==0.533 %
所以LED是会亮 ...

但是我把这个值设置为0，他的输出频率就变了，周期也变了
