【15系列】SYK-0806-A2S1 工业自动化控制之【05-定时器控制的流水灯】

Singl***

大家好，我是『芯知识学堂』的SingleYork，前一篇文章给大家介绍了“[SYK-0806-A2S1 工业自动化控制之【04-输入输出点动控制】]”，

这一篇中，笔者要给大家介绍如何使用定时器来实现流水灯的效果。

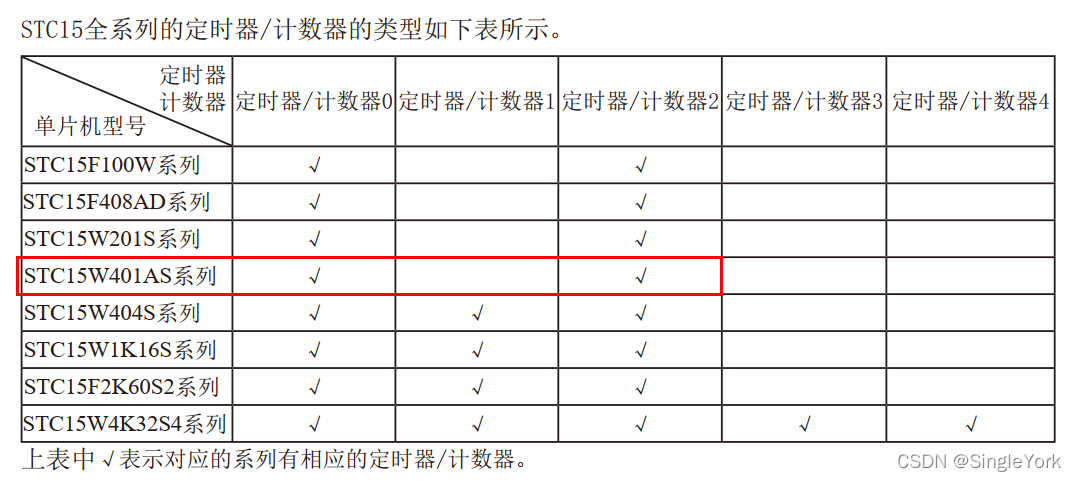

说到定时器，那么我们先来看下我们现在使用的这款IAP15W413AS单片机的定时器资源：



从官方的芯片手册上我们可以看到，STC15W401AS这个系列的单片机只有定时器0和定时器2这两个定时器，

也即IAP15W413AS这个型号只有定时器0和定时器2这两个定时器。

所以，本例中，我们也只能用到这两个定时器了。本例笔者要实现的功能如下：

- Y00-Y02由定时器0控制实现流水灯效果，间隔时间为500ms；

- Y03-Y05由定时器2控制实现流水灯效果，间隔时间为500ms；

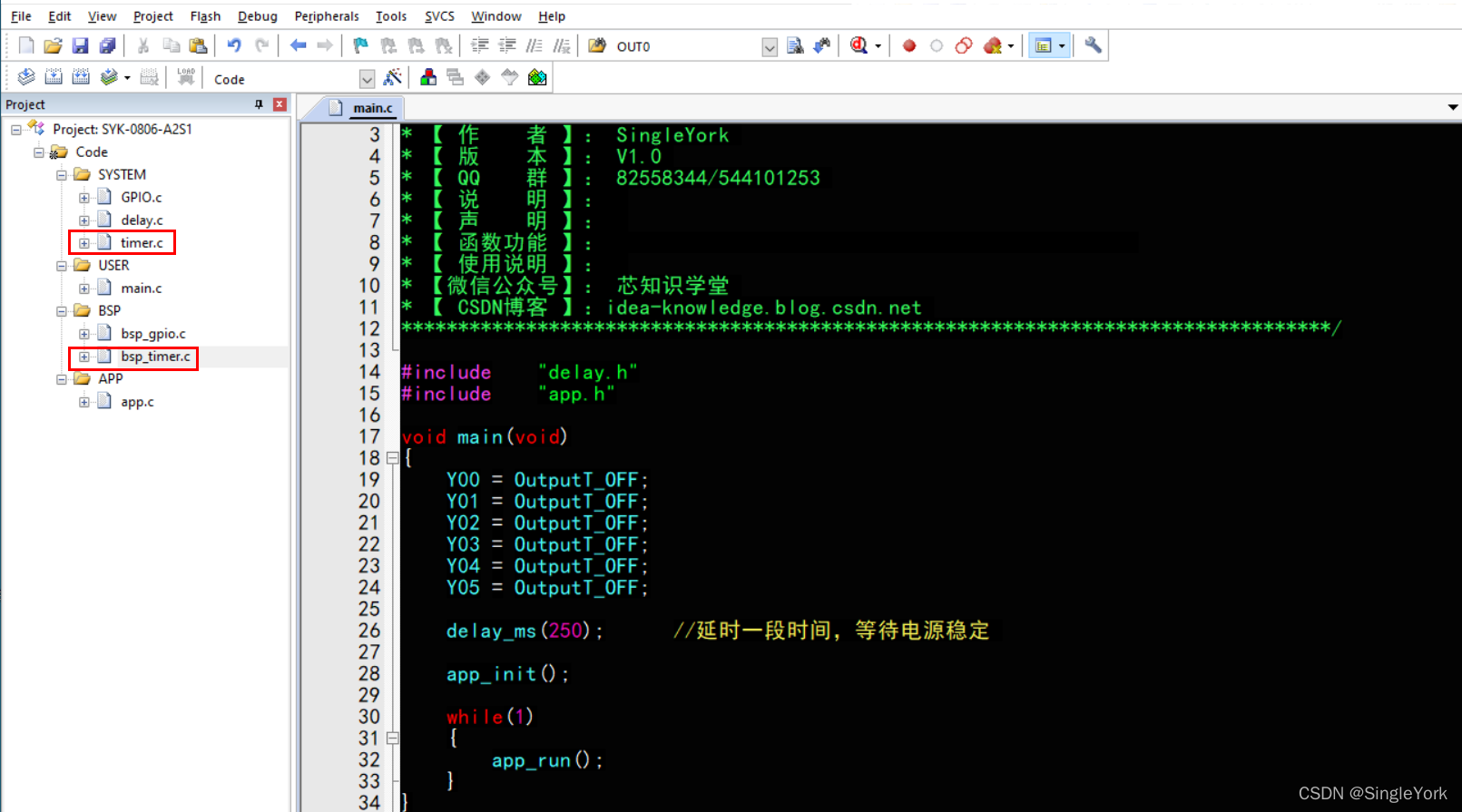

明确好功能后，我们就可以来写代码了，首先，我们在SYSTEM组中添加timer.c文件，再在BSP组中添加bsp_timer.c文件，如下图所示：



timer.c文件是库文件，基本不需要做太多修改，这里笔者只是将原本库函数的中“void timer0_int (void) interrupt TIMER0_VECTOR”、

“void timer2_int (void) interrupt TIMER2_VECTOR”等中断函数删除了，后面放到了“app.c”文件中。

而bsp_timer.c文件中，主要就是对timer0和timer2的配置，具体代码如下：

#include        "bsp_timer.h"



/************************ 定时器配置 ****************************/

void        Timer_config(void)

{

        TIM_InitTypeDef                TIM_InitStructure;                                                //结构定义

        TIM_InitStructure.TIM_Mode      = TIM_16BitAutoReload;            //指定工作模式,   TIM_16BitAutoReload,TIM_16Bit,TIM_8BitAutoReload,TIM_16BitAutoReloadNoMask

        TIM_InitStructure.TIM_Polity    = PolityLow;                            //指定中断优先级(低到高) Polity_0,Polity_1,Polity_2,Polity_3

        TIM_InitStructure.TIM_Interrupt = ENABLE;                                        //中断是否允许,   ENABLE或DISABLE

        TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_1T;                        //指定时钟源,     TIM_CLOCK_1T,TIM_CLOCK_12T,TIM_CLOCK_Ext

        TIM_InitStructure.TIM_ClkOut    = DISABLE;                                    //是否输出高速脉冲, ENABLE或DISABLE

        TIM_InitStructure.TIM_Value     = 65536UL - (MAIN_Fosc / 1000UL);                //初值,

        TIM_InitStructure.TIM_Run       = ENABLE;                                        //是否初始化后启动定时器, ENABLE或DISABLE

        Timer_Inilize(Timer0,&TIM_InitStructure);                                        //初始化Timer0          Timer0,Timer1,Timer2,Timer3,Timer4

        TIM_InitStructure.TIM_Mode      = TIM_16BitAutoReload;            //指定工作模式,   TIM_16BitAutoReload,TIM_16Bit,TIM_8BitAutoReload

        TIM_InitStructure.TIM_Polity    = PolityLow;                            //指定中断优先级, PolityHigh,PolityLow

        TIM_InitStructure.TIM_Interrupt = ENABLE;                                    //中断是否允许,   ENABLE或DISABLE

        TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_1T;                            //指定时钟源, TIM_CLOCK_1T,TIM_CLOCK_12T,TIM_CLOCK_Ext

        TIM_InitStructure.TIM_ClkOut    = DISABLE;                                    //是否输出高速脉冲, ENABLE或DISABLE

        TIM_InitStructure.TIM_Value     = 65536UL - (MAIN_Fosc / 1000UL);                //初值,

        TIM_InitStructure.TIM_Run       = ENABLE;                                    //是否初始化后启动定时器, ENABLE或DISABLE

        Timer_Inilize(Timer2,&TIM_InitStructure);                                    //初始化Timer1          Timer0,Timer1,Timer2,Timer3,Timer4
}
复制代码

这里没有太多好说的，主要是“TIM_InitStructure.TIM_Value = 65536UL - (MAIN_Fosc / 1000UL);”这一句，涉及到定时时间，

需要大家搞清楚具体的计算方法。根据官方提供的计算公式：

定时器T0工作在1T模式时的溢出率 =（SYSclk）/(65536-[RL_TH0,RL_TL0])
复制代码

我们可以得到：

[RL_TH0,RL_TL0] = 65536-SYSclk/定时器T0工作在1T模式时的溢出率
复制代码

也即：

TIM_InitStructure.TIM_Value = 65536- SYSclk/定时器T0工作在1T模式时的溢出率
复制代码

如果我们要得到1ms的基准定时的话，那么定时的溢出率就是1000了，本例中定时器0和定时器2都设采用的1ms基准定时。

接下来就是app.c里面的，我们需要定义两个变量timer0_cnt和timer2_cnt用来计数，再定义timer0_step和timer2_step两个变量用来作为swtich语句的case值：

u16 timer0_cnt = 0;
u16 timer2_cnt = 0;
u8  timer0_step= 0;
u8  timer2_step= 0;
复制代码

然后将timer0和timer2的中断函数也都添加到app.c中：

/********************* Timer0中断函数************************/
void timer0_int (void) interrupt TIMER0_VECTOR //1ms
{
    timer0_cnt ++;
}

/********************* Timer0中断函数************************/
void timer2_int (void) interrupt TIMER2_VECTOR //1ms
{
    timer2_cnt ++;
}
复制代码

最后，就只需要在app_run函数里面添加我们需要实现的代码就行了：

void app_run(void)
{
    /*****************************************
        Y00-Y02由定时器0控制实现流水灯效果
    *****************************************/

    timer0_step = timer0_cnt/500;

    switch(timer0_step)
    {
        case 0:Y00 = OutputT_ON ;Y01 = OutputT_OFF;Y02 = OutputT_OFF;break;
        case 1:Y00 = OutputT_OFF;Y01 = OutputT_ON ;Y02 = OutputT_OFF;break;
        case 2:Y00 = OutputT_OFF;Y01 = OutputT_OFF;Y02 = OutputT_ON ;break;
        default:break;
    }
    if(timer0_step>=3)
    {
        timer0_cnt = 0;
    }

    /*****************************************
        Y03-Y05由定时器2控制实现流水灯效果
    *****************************************/

    timer2_step = timer2_cnt/500;

    switch(timer2_step)
    {
        case 0:Y03 = OutputT_ON ;Y04 = OutputT_OFF;Y05 = OutputT_OFF;break;
        case 1:Y03 = OutputT_OFF;Y04 = OutputT_ON ;Y05 = OutputT_OFF;break;
        case 2:Y03 = OutputT_OFF;Y04 = OutputT_OFF;Y05 = OutputT_ON ;break;
        default:break;
    }
    if(timer2_step>=3)
    {
        timer2_cnt = 0;
    }
}
复制代码

好了，关于使用本节内容笔者就介绍到这里了，有疑问的小伙伴们可以给笔者留言或者直接参与评论，

下一节笔者将给大家介绍定时器在其他方面的应用，详见“SYK-0806-A2S1 工业自动化控制之【06-输入信号延时控制输出】”感谢大家的支持！


本章附件：

【STC15系列】SYK-0806-A2S1- 05-定时器控制的流水灯.rar (65.31 KB, 下载次数: 3)

2025-4-19 10:38 上传

点击文件名下载附件
【STC15系列】SYK-0806-A2S1- 05-定时器控制的流水灯

国芯人***
