【15系列】SYK-0806-A2S1 工业自动化控制之【04-输入输出点动控制】

Singl***

大家好，我是『芯知识学堂』的SingleYork，前一篇文章给大家介绍了“SYK-0806-A2S1 工业自动化控制之【03-延时函数演示流水灯】”，

这一篇中，笔者要给大家介绍如何用板子上的输入口来点动控制板子的输出。

所谓的点动控制，顾名思义就是：

当有输入信号的时候，让对应的板子输出ON；

当没有输入信号的时候，让对应的板子输出OFF；

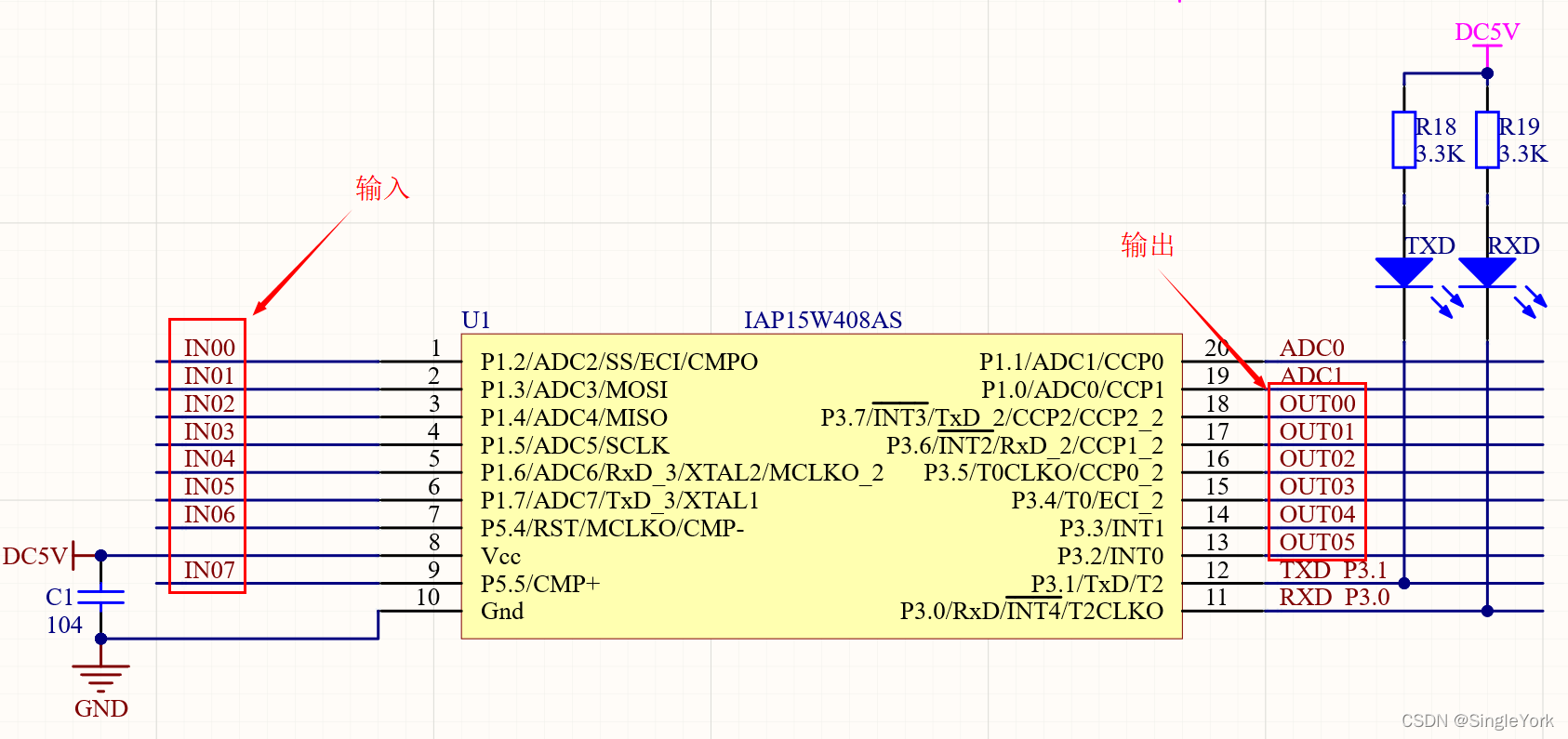

我们先来看下板子输入输出IO口分布情况：



关于输入、输出引脚的软件配置，其实在上一讲的“SYK-0806-A2S1 工业自动化控制之【03-延时函数演示流水灯】”，

中就有介绍过，在“bsp_gpio.c”文件的“void GPIO_Config(void)”函数中配置Y00-Y05输出的时候，实际上同时也将X00-X07输入也配置好了：

/************************ IO口配置 ****************************/
void GPIO_Config(void)
{
        GPIO_InitTypeDef        GPIO_InitStructure;                                                        //结构定义

    //Y00
    GPIO_InitStructure.Pin  = Y00_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y00_GPIO,&GPIO_InitStructure); //初始化

    //Y01
    GPIO_InitStructure.Pin  = Y01_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y01_GPIO,&GPIO_InitStructure); //初始化

    //Y02
    GPIO_InitStructure.Pin  = Y02_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y02_GPIO,&GPIO_InitStructure); //初始化

    //Y03
    GPIO_InitStructure.Pin  = Y03_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y03_GPIO,&GPIO_InitStructure); //初始化

    //Y04
    GPIO_InitStructure.Pin  = Y04_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y04_GPIO,&GPIO_InitStructure); //初始化

    //Y05
    GPIO_InitStructure.Pin  = Y05_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_OUT_PP;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(Y05_GPIO,&GPIO_InitStructure); //初始化

    //X00
    GPIO_InitStructure.Pin  = X00_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X00_GPIO,&GPIO_InitStructure); //初始化

    //X01
    GPIO_InitStructure.Pin  = X01_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X01_GPIO,&GPIO_InitStructure); //初始化

    //X02
    GPIO_InitStructure.Pin  = X02_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X02_GPIO,&GPIO_InitStructure); //初始化

    //X03
    GPIO_InitStructure.Pin  = X03_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X03_GPIO,&GPIO_InitStructure); //初始化

    //X04
    GPIO_InitStructure.Pin  = X04_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X04_GPIO,&GPIO_InitStructure); //初始化

    //X05
    GPIO_InitStructure.Pin  = X05_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X05_GPIO,&GPIO_InitStructure); //初始化

    //X06
    GPIO_InitStructure.Pin  = X06_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X06_GPIO,&GPIO_InitStructure); //初始化

    //X07
    GPIO_InitStructure.Pin  = X07_GPIO_PIN;            //指定要初始化的IO
        GPIO_InitStructure.Mode = GPIO_PullUp;                //指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
        GPIO_Inilize(X07_GPIO,&GPIO_InitStructure); //初始化

    Y00 = OutputT_OFF;
    Y01 = OutputT_OFF;
    Y02 = OutputT_OFF;
    Y03 = OutputT_OFF;
    Y04 = OutputT_OFF;
    Y05 = OutputT_OFF;
}

复制代码

同样，GPIO引脚分布也是在“bsp_gpio.h”文件中定义好了：

#ifndef        __BSP_GPIO_H__
#define        __BSP_GPIO_H__

#include        "GPIO.h"

/****************** 输出GPIO ******************/
//Y00 - Y05
#define Y00                        P37
#define Y00_GPIO_PIN               GPIO_Pin_7
#define Y00_GPIO                   GPIO_P3

#define Y01                        P36
#define Y01_GPIO_PIN               GPIO_Pin_6
#define Y01_GPIO                   GPIO_P3

#define Y02                        P35
#define Y02_GPIO_PIN               GPIO_Pin_5
#define Y02_GPIO                   GPIO_P3

#define Y03                        P34
#define Y03_GPIO_PIN               GPIO_Pin_4
#define Y03_GPIO                   GPIO_P3

#define Y04                        P33
#define Y04_GPIO_PIN               GPIO_Pin_3
#define Y04_GPIO                   GPIO_P3

#define Y05                        P32
#define Y05_GPIO_PIN               GPIO_Pin_2
#define Y05_GPIO                   GPIO_P3

//X00 - X07
#define X00                        P12
#define X00_GPIO_PIN               GPIO_Pin_2
#define X00_GPIO                   GPIO_P1

#define X01                        P13
#define X01_GPIO_PIN               GPIO_Pin_3
#define X01_GPIO                   GPIO_P1

#define X02                        P14
#define X02_GPIO_PIN               GPIO_Pin_4
#define X02_GPIO                   GPIO_P1

#define X03                        P15
#define X03_GPIO_PIN               GPIO_Pin_5
#define X03_GPIO                   GPIO_P1

#define X04                        P16
#define X04_GPIO_PIN               GPIO_Pin_6
#define X04_GPIO                   GPIO_P1

#define X05                        P17
#define X05_GPIO_PIN               GPIO_Pin_7
#define X05_GPIO                   GPIO_P1

#define X06                        P54
#define X06_GPIO_PIN               GPIO_Pin_4
#define X06_GPIO                   GPIO_P5

#define X07                        P55
#define X07_GPIO_PIN               GPIO_Pin_5
#define X07_GPIO                   GPIO_P5

#define Input_ON                   0   //输入ON
#define Input_OFF                  1   //输入OFF

#define OutputT_ON                 1   //晶体管输出ON
#define OutputT_OFF                0   //晶体管输出OFF

void GPIO_Config(void);

#endif
复制代码

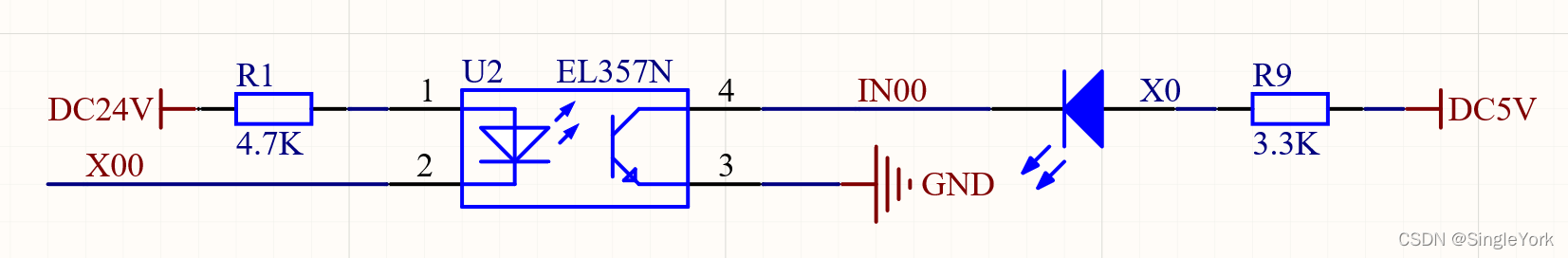

接下来我们看输入部分的硬件电路：



输入部分采用了光耦隔离，在光耦的左边，X00即为外部输出信号，根据光耦控制的原理不难看出：

当X00悬空或输入高电平（24V）时，光耦未导通，此时IN00为高电平；

当X00输入低电平（0V）时，光耦导通，此时IN00为低电平；

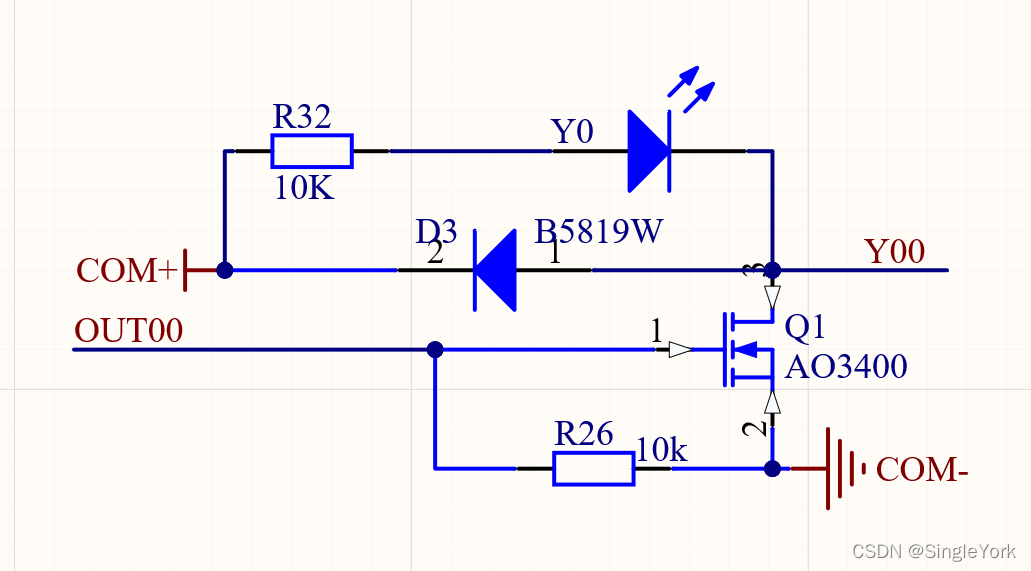

再来看输出部分的硬件电路：



输出部分是由一个N-MOS管来实现，根据N-MOS管的控制逻辑：

当OUT00为低电平时，N-MOS管AO3400未导通，此时Y00输出为高电平；

当OUT00为高电平时，N-MOS管AO3400导通，此时Y00输出为低电平；

根据文章开头说的，我们本例要实现的控制逻辑，我们可以得到如下代码：

void app_run(void)
{
    //X00有信号，Y00输出低电平；反之，Y00输出高电平
    if(!X00)
    {
        Y00 = OutputT_ON;
    }
    else
    {
        Y00 = OutputT_OFF;
    }
    //X01有信号，Y01输出低电平；反之，Y01输出高电平
    if(!X01)
    {
        Y01 = OutputT_ON;
    }
    else
    {
        Y01 = OutputT_OFF;
    }
    //X02有信号，Y02输出低电平；反之，Y02输出高电平
    if(!X02)
    {
        Y02 = OutputT_ON;
    }
    else
    {
        Y02 = OutputT_OFF;
    }
    //X03有信号，Y03输出低电平；反之，Y03输出高电平
    if(!X03)
    {
        Y03 = OutputT_ON;
    }
    else
    {
        Y03 = OutputT_OFF;
    }
    //X04或X05有信号，Y04输出低电平；X04或X05都没有信号，Y04输出高电平
    if(!X04||!X05)
    {
        Y04 = OutputT_ON;
    }
    else
    {
        Y04 = OutputT_OFF;
    }
    //X06或X07有信号，Y05输出低电平；X06或X07都没有信号，Y05输出高电平
    if(!X06||!X07)
    {
        Y05 = OutputT_ON;
    }
    else
    {
        Y05 = OutputT_OFF;
    }
}
复制代码

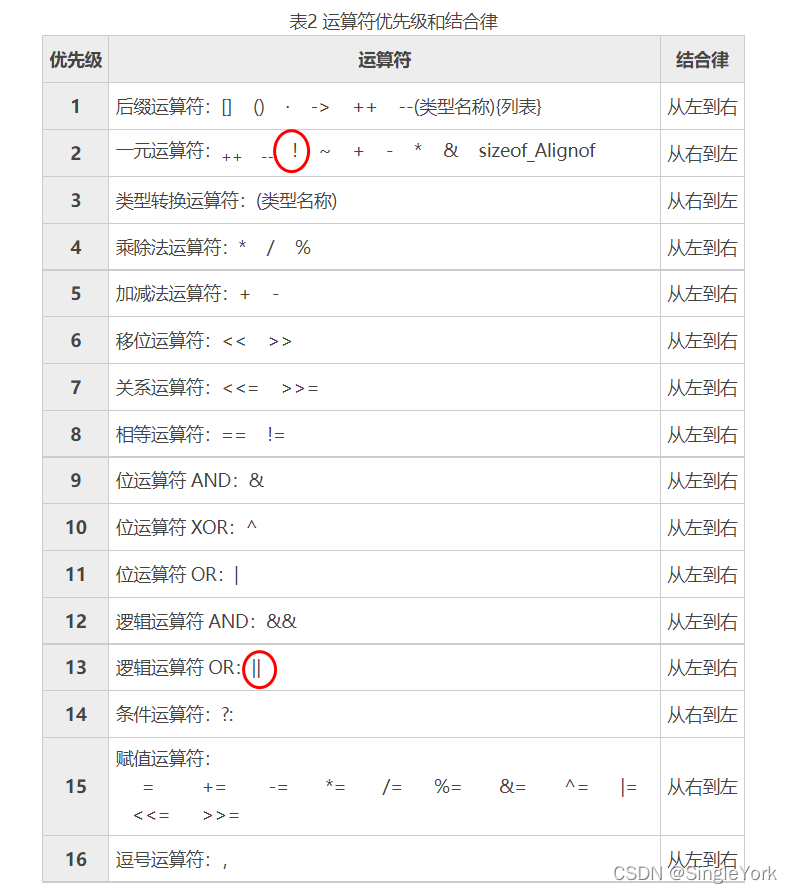

上述代码中，有几个“if(!X04||!X05)”这样的语句，这里有一点需要注意一下，那就是运算符的优先级问题，关于C语音中运算符的优先级我们可以看下表：



从上表中我们可以知道，一元运算符“!”的优先级要比逻辑运算符“||”的优先级高，

因此此处要判断“X04或X05有信号”时，可以写成“if(!X04||!X05)”，

当然咯，有时候大家搞不清楚运算符的优先级又懒得去查表的话，也可以多写个括号，写成“if((!X04)||(!X05))”。

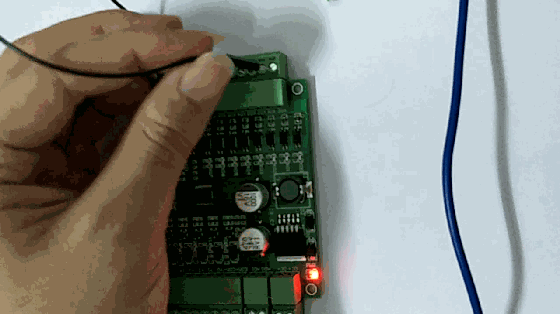

程序编译OK后，直接下载即可，然后我们就可以动手试下效果了：



好了，关于使用本节内容笔者就介绍到这里了，有疑问的小伙伴们可以给笔者留言或者直接参与评论，

下一节笔者将给大家介绍“如何利用定时器来实现流水灯效果”，详见“SYK-0806-A2S1 工业自动化控制之【05-定时器控制的流水灯】”感谢大家的支持！

本章附件：

【STC15系列】SYK-0806-A2S1- 04-输入输出点动控制.rar (57.91 KB, 下载次数: 1)

2025-4-19 10:37 上传

点击文件名下载附件
【STC15系列】SYK-0806-A2S1- 04-输入输出点动控制

国芯人***

大家好，我是『芯知识学堂』的SingleYork，感谢大家对上篇文章的关注。在本篇中，我们将继续探讨SYK-0806-A2S1工业自动化控制的应用，具体讲解如何通过输入口实现点动控制输出。

点动控制的基本概念

点动控制（Jog Control）是一种常见的工业控制方式，其核心逻辑是：当输入信号有效时，对应的输出端口立即响应并保持ON状态；当输入信号无效时，输出端口则恢复为OFF状态。这种控制方式广泛应用于需要快速启停或短时操作的场景，例如电机点动、阀门控制等。

SYK-0806-A2S1的输入输出配置

在SYK-0806-A2S1开发板上，输入输出（I/O）端口的配置是通过软件实现的。在上一篇文章中，我们已经在bspgpioc文件的void GPIOConfig(void)函数中对Y00-Y05输出端口进行了配置，同时X00-X07输入端口也一并完成了初始化。以下是相关代码的简要说明：

c
// IO口配置
void GPIOConfig(void)
{
    GPIOInitTypeDef GPIOInitStructure; // 结构定义
    // Y00配置
    GPIOInitStructure.Pin = Y00GPIOPIN; // 指定要初始化的IO
    GPIOInitStructure.Mode = GPIOOUTPP; // 指定IO的输入或输出方式
    GPIOInit(&GPIOInitStructure); // 初始化IO
    // 其他输出端口配置（Y01-Y05）略...
    // X00-X07输入端口配置
    GPIOInitStructure.Pin = X00GPIOPIN | X01GPIOPIN | ... | X07GPIOPIN; // 指定输入端口
    GPIOInitStructure.Mode = GPIOINPULLUP; // 配置为输入模式，带上拉电阻
    GPIOInit(&GPIOInitStructure); // 初始化输入端口
}
复制代码

点动控制的实现逻辑

在点动控制中，我们需要实时检测输入端口的状态，并根据状态变化控制输出端口。以下是实现点动控制的核心逻辑：

1. 输入端口状态检测：通过读取输入端口的状态（高电平或低电平）来判断是否有信号输入。
2. 输出端口控制：根据输入端口的状态，直接控制输出端口的ON或OFF状态。

以下是点动控制的示例代码：

c
void JogControl(void)
{
    // 检测X00输入状态
    if (GPIOReadInputPin(X00GPIOPIN) == GPIOPINSET) // 如果X00为高电平
    {
        GPIOWritePin(Y00GPIOPIN, GPIOPINSET); // Y00输出高电平（ON）
    }
    else // 如果X00为低电平
    {
        GPIOWritePin(Y00GPIOPIN, GPIOPINRESET); // Y00输出低电平（OFF）
    }
    // 其他输入输出点动控制逻辑（X01-Y01, X02-Y02等）略...
}
复制代码

实际应用中的注意事项

1. 消抖处理：在实际应用中，机械开关或传感器可能会产生抖动，导致输入信号不稳定。因此，建议在检测输入状态时加入消抖处理，例如延时检测或软件滤波。
2. 响应速度：点动控制通常需要快速响应，因此应尽量减少代码中的延时操作，确保输出端口能够及时跟随输入信号的变化。
3. 安全性设计：在工业控制中，安全性至关重要。建议在关键控制逻辑中加入保护机制，例如超时检测、故障报警等，以防止意外情况发生。

总结

通过本文的介绍，我们了解了如何在SYK-0806-A2S1开发板上实现点动控制。点动控制作为一种简单而实用的控制方式，在工业自动化中具有广泛的应用场景。希望本文的内容能够帮助大家更好地掌握相关技术，并在实际项目中灵活运用。

如果您对本文内容有任何疑问或建议，欢迎在评论区留言讨论。感谢大家的支持，我们下期再见！

——SingleYork，『芯知识学堂』

[本文内容由国芯人工智能辅助生成，仅供参考]
