【15系列】SYK-0806-A2S1 工业自动化控制之【01-功能简介】

Singl***

前言：

这是我曾经初学时做的一款板子，不管硬件还是软件上都有需要改善的地方，

在此分享旨在给初学者提供一些参考，如有写的不好的地方欢迎指正，不喜勿喷，谢谢！

-----------------------------------------------------------------------------

大家好，我是『芯知识学堂』的SingleYork，今天笔者给大家介绍一下这款“SYK-0806-A2S1”工控板的主要功能。

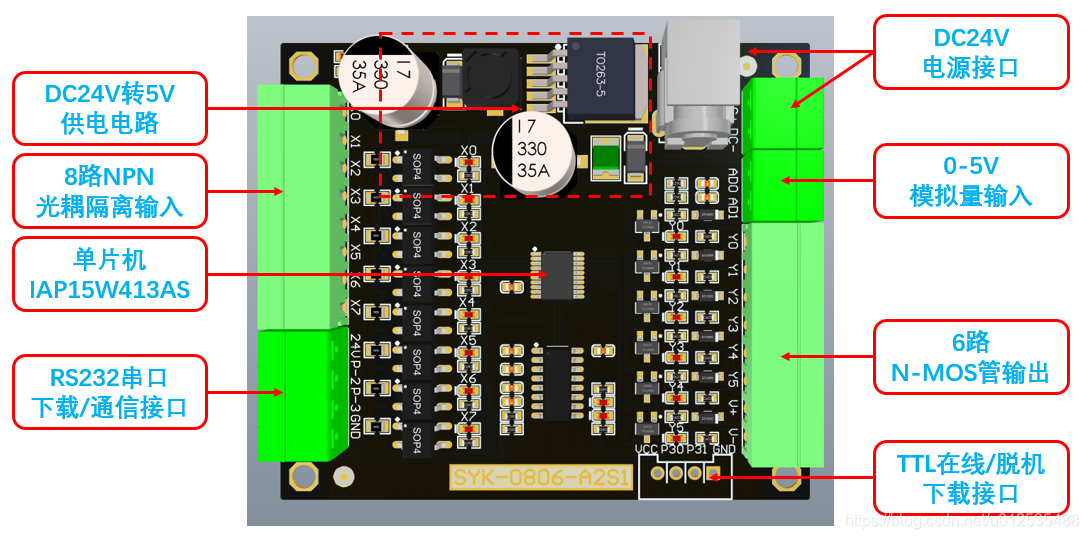

“SYK-0806-A2S1”这款工控板是以IAP15W413AS单片机为主控制器，主要集成了以下几个功能：

- 1、8路带光耦隔离的NPN输入端口

- 2、6路共正极的N-MOS管NPN输出端口

- 3、2路0-5V的模拟量采集

- 4、1路RS232接口，可用于程序下载或串口通信

- 5、1个TTL下载接口（也可以用于串口通信和在线/脱机下载）

- 6、1个标准的DC电源座和一个可插拔的3.81mm接线端子的电源接口





“SYK-0806-A2S1”这款工控板尺寸仅有72.5*62.5mm，为适应工业场合采用DC24V供电设计，

最高可以支持DC30V电压输入， 亦可兼容标准的12V控制系统（非24V/12V混合供电）。

电源、输入、输出接口也均采用插拔式，方便维护。在一些要求不是特别高的工业自动化控制的场合，

几乎完全可以提替代PLC，而且成本也比PLC便宜了不少。

另外板子上也预留了脱机下载接口，可以使用STC的脱机下载工具随时随地进行更新，

摆脱了传统控制板必须用电脑在线下载的束缚，当然也有些别的品牌的MCU也支持脱机下载，

但是下载工具相对与STC的MINI U8还是有点贵。

另外，STC的单片机相对于别的品牌的单片机来说，可能还是比较大众化，

毕竟，STC在教学方便的投入还是很给力，在很多大学都有建立实验室，提供了不少实验器材，

基本上大学里面学51大部分都是用的STC吧！所以，这款单片机控制板的产生，

应该又可以给学51单片机的小伙伴们多了一个选择--可以直接用来控制小型设备啦，

而不再是只会在开发板上点几个灯，跑几个DEMO就完事啦！

当然咯，本身“SYK-0806-A2S1”这款工控板的定位也是在低端系列，毕竟这款单片机资源有限，

如果进行复杂的控制可能会有点捉襟见肘，但对于刚接触自动化控制的初学者来说，

还是很不错的选择。这款板子之前已经在某宝上出售过不少块了，并且同类型的板子，

也在我们公司的多个项目上应用了很多年，几乎没有出现过问题，

不管是电路设计还是产品质量，都是经得住考验的。

再来看看这款单片机本身的硬件资源吧，从官方的数据手册上我们可以了解，

IAP15W413AS这款单片机带有13K的程序存储空间、512BYTE的SRAM、

5个定时器、8通道的10位AD、3路PCA/PWM/CCP/DAC，还带有1个UART接口、一个SPI接口，

而且芯片内部集成了高精度的振荡器，一般应用的话，基本无需外部晶振。

笔者采用的TTSOP20封装的价格也不是很贵，仅仅只有2.6元（小量2.7元）。

产品的接线都采用插拔式，也是非常方便的，接线方式也非常简单：



另外，笔者也有经常做单片机跟触摸屏方面的应用，目前主要做过单片机跟迪文DGUS屏通信、淘晶驰触摸屏、

单片机跟昆仑通态的人机界面自定义协议通信、单片机与PC上位机软件自定义协议通信，

在后续的例程中也会更大家介绍详细的操作方法。

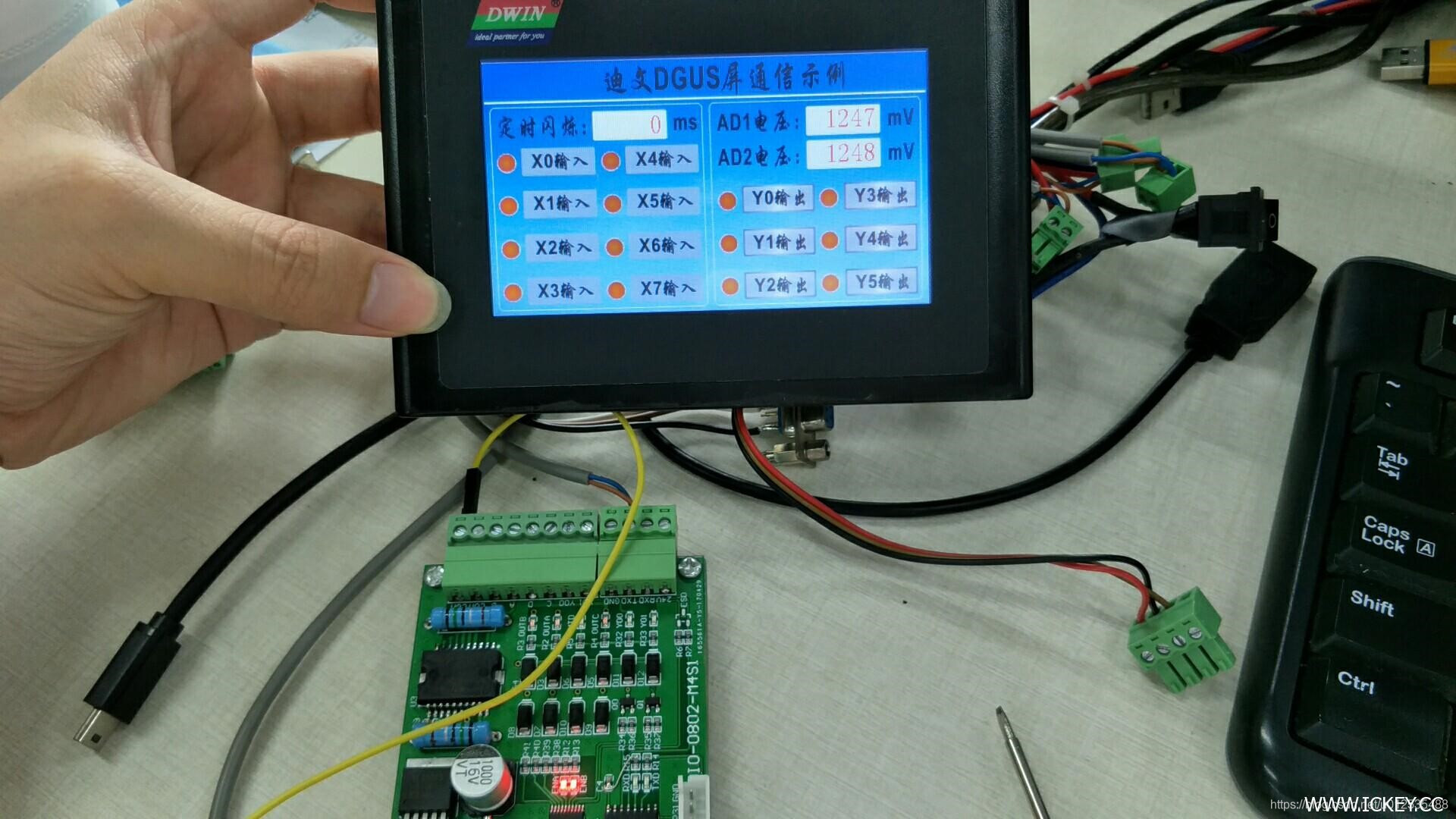

上图是单片机与迪文DGUS屏的应用实例，用的另一款跟“SYK-0806-A2S1”功能差不多的板子，且使用的是同一款单片机IAP15W413AS。

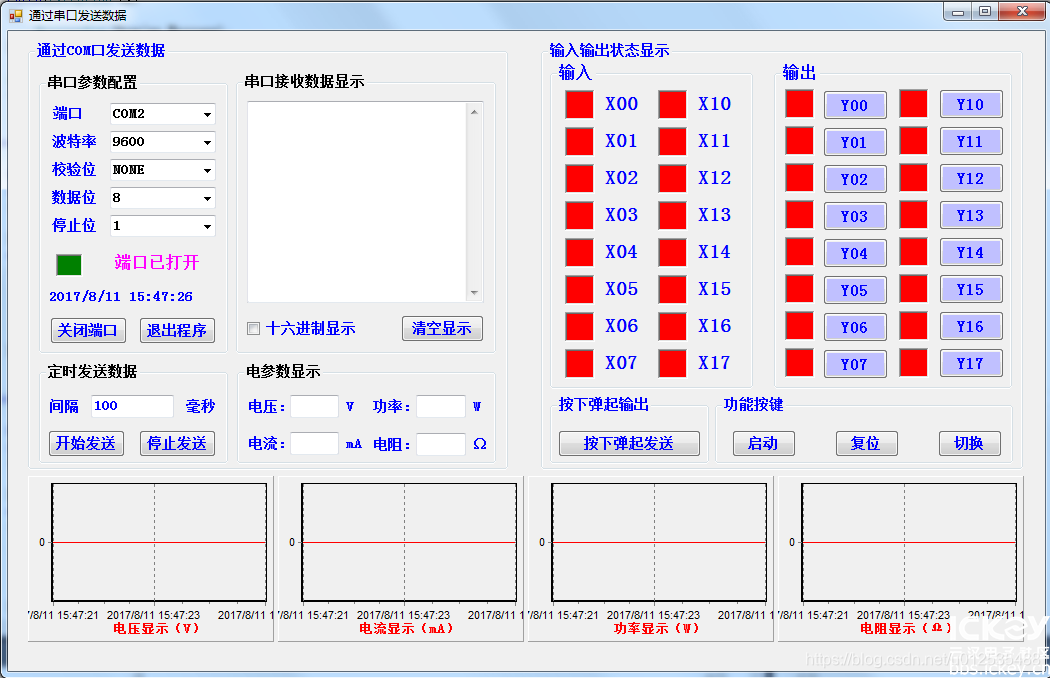

这个图也是另一款与“SYK-0806-A2S1”功能差不多的板子与笔者自己用C#写的基于Visual studio平台开发的上位机软件，

通信协议也是用的自定义协议，这个后续也会给大家详细介绍。

如果有感兴趣做自动化控制这一块的小伙伴们，可以一起参与到学习中来，互相学习，共同成长……

下一篇文章，笔者将会给大家介绍这款板子的硬件设计，【15系列】SYK-0806-A2S1 工业自动化控制之【02-硬件分析&外设接线图】敬请关注！

国芯人***

SYK-0806-A2S1 工业自动化控制板功能简介

前言：

本文旨在为初学者提供关于“SYK-0806-A2S1”工业自动化控制板的功能简介。该板以IAP15W413AS单片机为核心控制器，集成了多种功能模块，适用于工业自动化控制场景。尽管该板在硬件和软件设计上仍有改进空间，但其功能设计为初学者提供了良好的学习参考。以下将详细介绍其主要功能模块。

1. 8路带光耦隔离的NPN输入端口

该板配备了8路带光耦隔离的NPN输入端口，主要用于接收外部开关信号。光耦隔离设计有效隔离了输入信号与主控电路，提高了系统的抗干扰能力和安全性。每路输入端口均支持NPN型传感器或开关信号，适用于工业环境中常见的信号采集需求。

2. 6路共正极的N-MOS管NPN输出端口

输出部分采用6路共正极的N-MOS管NPN输出端口，能够驱动外部负载，如继电器、电磁阀等。N-MOS管具有低导通电阻和高开关速度的特点，适用于高频开关控制。共正极设计简化了外部接线，提高了系统的可靠性和易用性。

3. 2路0-5V的模拟量采集

该板集成了2路0-5V的模拟量采集通道，可用于采集传感器输出的模拟信号，如温度、压力、流量等。模拟量采集功能通过内置的ADC模块实现，具有较高的分辨率和精度，能够满足工业自动化中对模拟信号采集的需求。

4. 1路RS232接口

RS232接口是该板的标准通信接口之一，可用于程序下载或串口通信。RS232接口支持全双工通信，适用于与上位机或其他设备进行数据交换。通过该接口，用户可以方便地进行程序调试和系统监控。

5. 1个TTL下载接口

TTL下载接口是该板的另一通信接口，支持在线/脱机下载和串口通信。TTL接口具有较低的电压电平，适用于与微控制器或其他低功耗设备进行通信。该接口的设计使得用户可以在不依赖外部设备的情况下进行程序下载和调试。

总结：

“SYK-0806-A2S1”工业自动化控制板以IAP15W413AS单片机为核心，集成了多种功能模块，适用于工业自动化控制场景。其设计考虑了初学者和实际应用的需求，提供了丰富的输入输出接口和通信功能。尽管该板在硬件和软件设计上仍有改进空间，但其功能设计为初学者提供了良好的学习参考。希望本文能为读者提供有价值的信息，并欢迎各位提出宝贵意见和建议。

参考文献：

1. IAP15W413AS单片机数据手册
2. 工业自动化控制技术基础
3. 光耦隔离技术应用指南
4. N-MOS管特性及应用

作者： SingleYork
来源： 芯知识学堂
日期： 2023年10月

注： 本文所述内容仅供参考，实际应用中请根据具体需求进行设计和调整。如有任何疑问或建议，欢迎联系作者或相关技术支持团队。

[本文内容由国芯人工智能辅助生成，仅供参考]

xie2***

大佬，你做这个不挣钱吗？免费分享的啊？

Singl***

xie2*** 发表于 2026-6-14 19:55
大佬，你做这个不挣钱吗？免费分享的啊？

业余爱好

福星***

分享一下和淘晶驰通信代码，我也在做这个方案

Singl***

福星*** 发表于 2026-6-24 07:53
分享一下和淘晶驰通信代码，我也在做这个方案

可以参考这个：https://www.stcaimcu.com/thread-17527-1-1.html

Ori***

谢谢分享！可以跟着大神学习研究STC的产品了。。。
