SPI硬件定义的SS怎么使用

zwm***

STC8H8K64U有硬件支持SPI，有SS引脚定义，但看实例都没有使用这个SS定义，在单独在定义一个脚作为SS来用。这样占用了2个IO，有点看不明白。

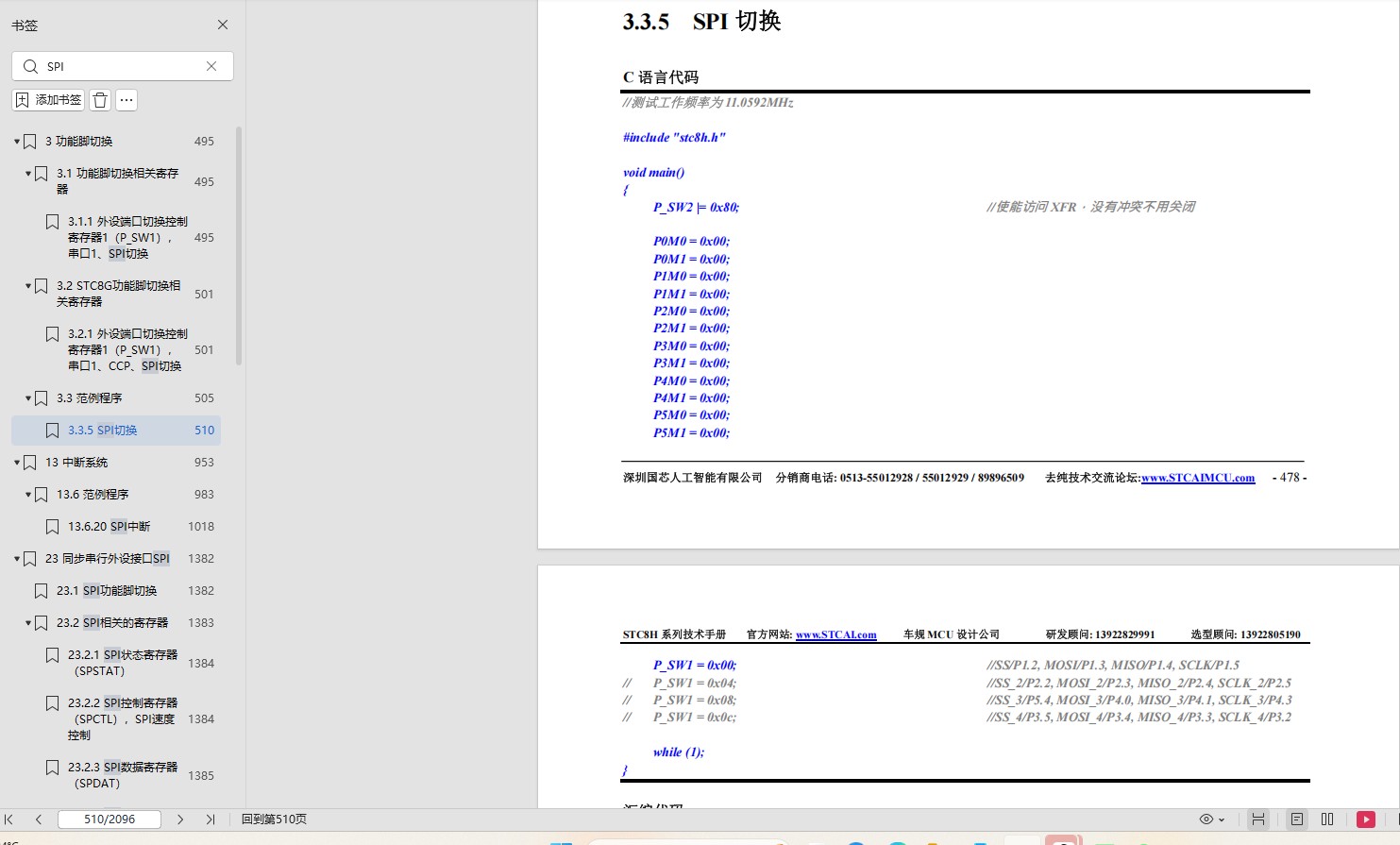

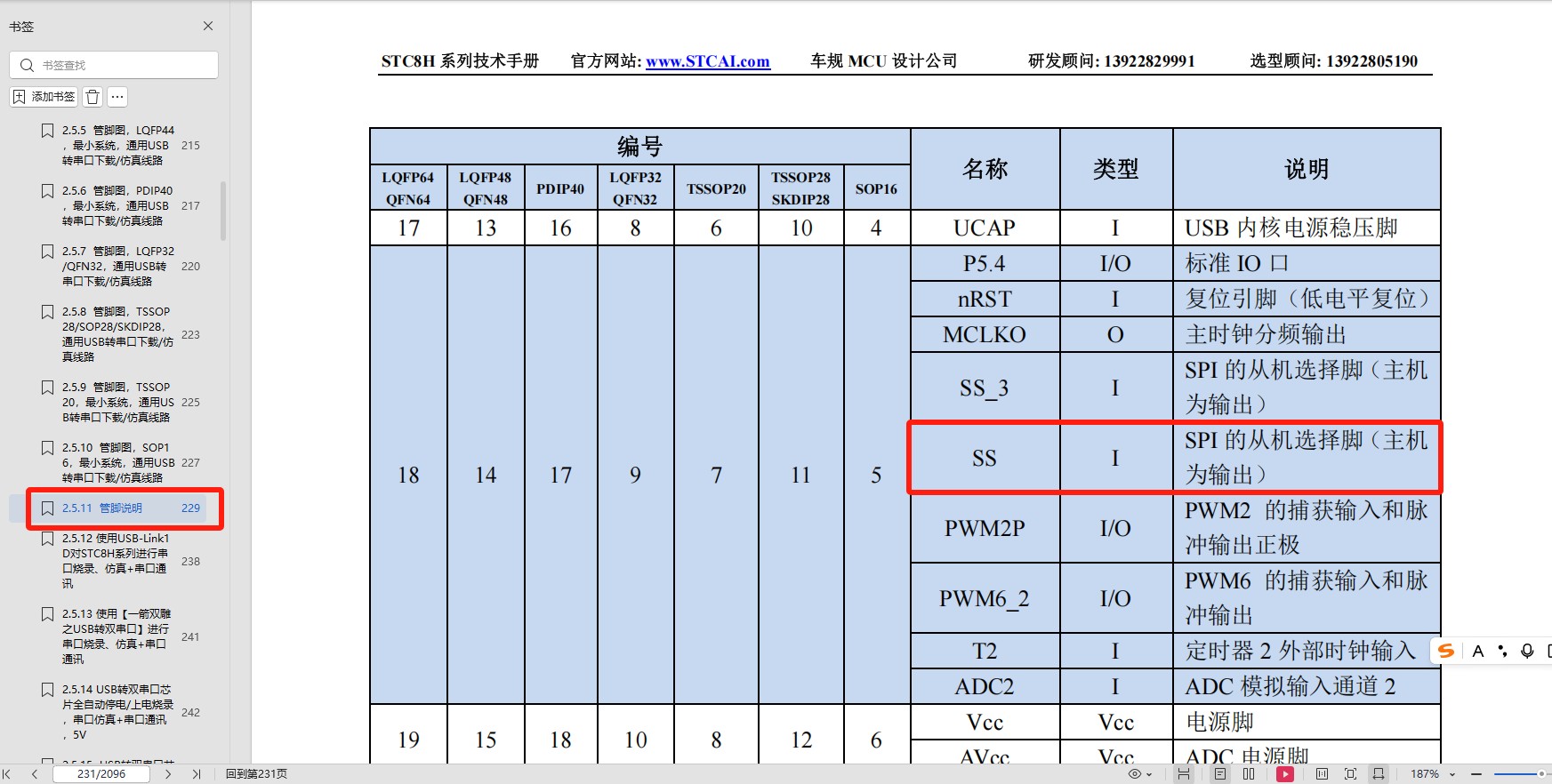

看官方手册也没有明显的地方解说这个定义，想问下高手怎么操作硬件定义的SS的电平变化。

国芯人***

在STC8H8K64U微控制器中，SPI（Serial Peripheral Interface）模块确实提供了硬件支持的SS（Slave Select）引脚。然而，在实际应用中，开发者可能会选择不使用硬件定义的SS引脚，而是通过软件控制一个独立的GPIO引脚作为SS信号。这种做法虽然占用了额外的I/O资源，但在某些场景下具有其合理性和优势。

1. 硬件SS引脚的作用与限制

硬件SS引脚的主要作用是在SPI从模式下自动控制数据传输的起始和结束。当SS引脚被拉低时，SPI模块会认为数据传输开始；当SS引脚被拉高时，数据传输结束。这种方式可以简化软件设计，减少对SS信号的手动控制。

然而，硬件SS引脚的使用也存在一些限制：
灵活性不足：硬件SS引脚的行为是固定的，无法根据具体应用需求进行灵活调整。例如，某些应用可能需要SS信号在数据传输过程中保持低电平，而硬件SS引脚可能无法满足这种需求。
多从设备支持有限：在多从设备的SPI系统中，每个从设备通常需要一个独立的SS信号。如果使用硬件SS引脚，可能无法满足多个从设备的需求，因为硬件SS引脚通常只有一个。

2. 软件控制SS引脚的优势

通过软件控制一个独立的GPIO引脚作为SS信号，可以带来以下优势：
灵活性高：开发者可以根据具体需求灵活控制SS信号的电平变化，满足不同应用场景的需求。
多从设备支持：在多从设备的SPI系统中，可以通过分配不同的GPIO引脚作为SS信号，轻松实现多从设备的控制。
调试与测试方便：软件控制SS信号可以方便地进行调试和测试，开发者可以在代码中灵活地插入调试信息，观察SS信号的变化。

3. 如何操作硬件定义的SS引脚

如果你希望使用硬件定义的SS引脚，可以通过以下步骤进行操作：

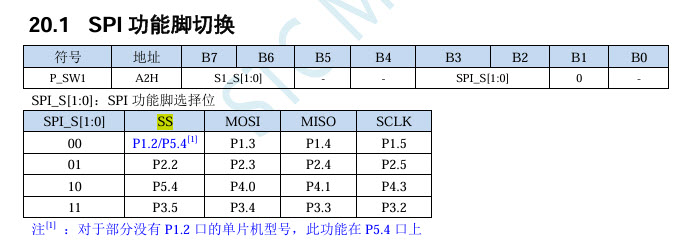

1. 配置SS引脚：确保SS引脚被正确配置为SPI功能。在STC8H8K64U中，SS引脚通常是P1.2（具体引脚定义请参考官方手册）。

2. 设置SPI模式：在SPI控制寄存器中，将SPI模块配置为从模式，并确保SS引脚的控制功能被启用。

3. 电平变化：硬件SS引脚的电平变化由SPI模块自动控制。当SPI模块检测到SS引脚被拉低时，会自动启动数据传输；当SS引脚被拉高时，数据传输结束。

4. 示例代码

以下是一个简单的示例代码，展示如何配置和使用硬件SS引脚：

```c
include "stc8h.h"

void SPIInit() {
    // 配置SS引脚为SPI功能
    P1M1 &= ~(1

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

SS在从机模式使用
主机模式可以忽略SS然后用其他IO输出SS

AI芯***
