32G，根据手册例程对照编写PWM捕获，测量占空比，并无中断

月亮***

求解答，在手册上找到了PWM占空比的测量程序，对照编写为啥中断进不去啊，手册中使用的是PWMA的，我改为了PWMB，两个地址的数据都是一样的，只是前缀不一样，但是测不到PWM的捕获中断，手册中也没有看到有PWM捕获脚位的选择，是不需要吗？

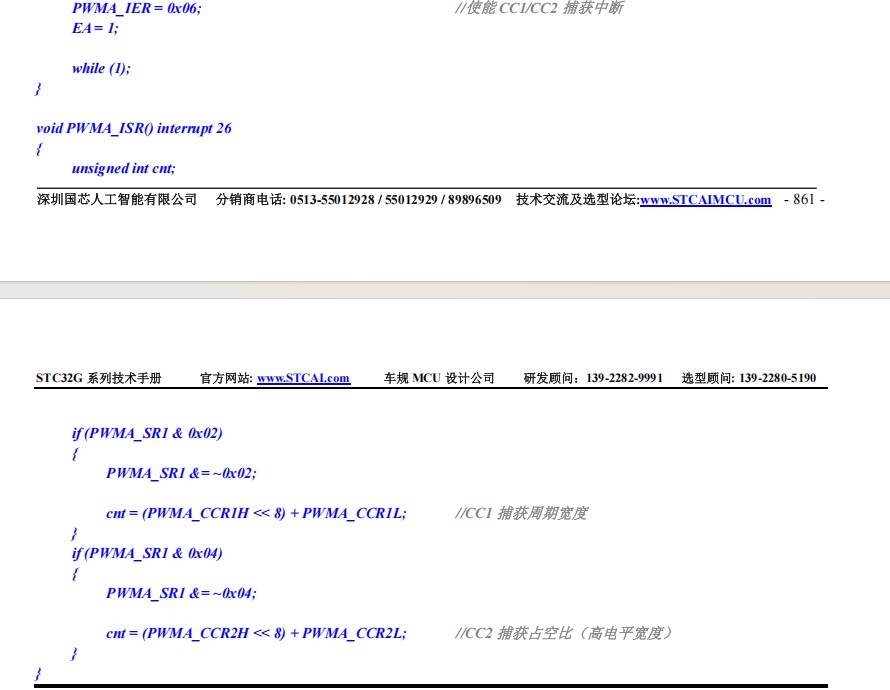

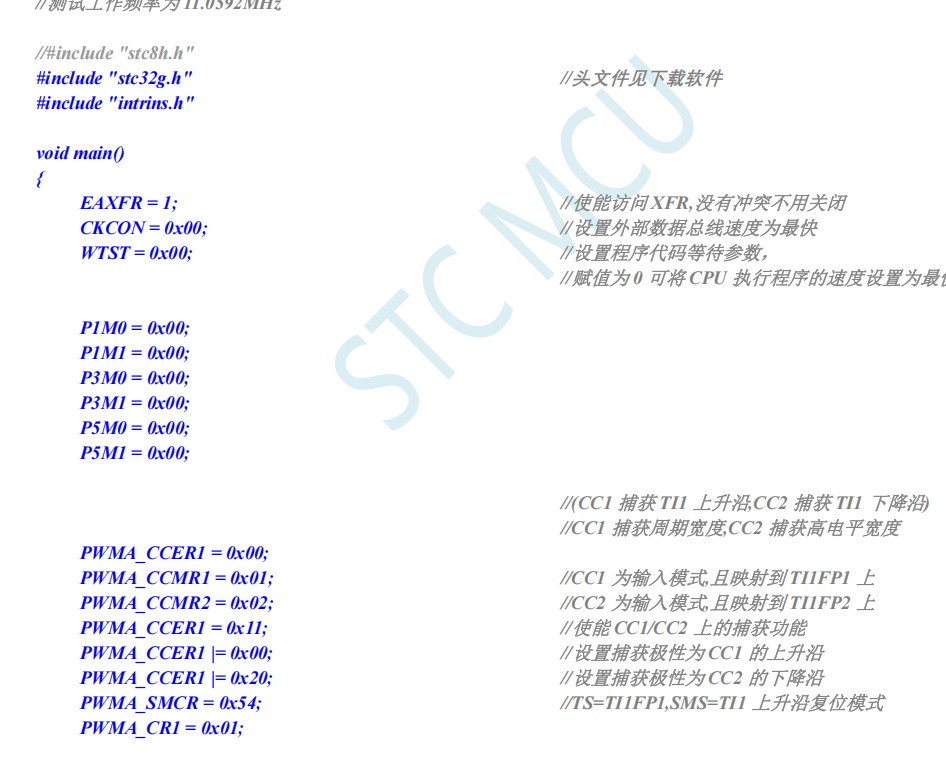

手册例程

手册例程

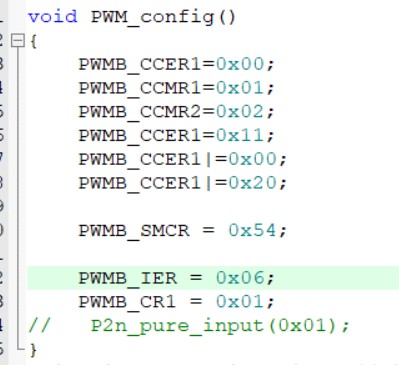

编写的PWMB捕获初始化

捕获中断

国芯人***

在您的问题中，您提到在编写PWM捕获程序时，无法进入中断，并且手册中没有明确提到PWM捕获脚位的选择。以下是一些可能的原因和解决方案，供您参考：

1. PWM模块配置
模块选择：您提到将PWMA改为PWMB，确保PWMB模块的配置与PWMA一致。检查PWMB的寄存器配置，确保PWM捕获功能已启用。
时钟配置：确保PWMB的时钟源已正确配置，并且时钟频率符合预期。

2. 中断配置
中断使能：检查PWMB的中断使能位是否已正确设置。通常，PWM捕获中断需要单独使能。
中断优先级：如果系统中存在其他高优先级中断，可能会导致PWM捕获中断无法及时响应。检查中断优先级设置，确保PWM捕获中断的优先级足够高。
中断标志：在进入中断服务程序后，清除相应的中断标志位，以避免重复进入中断。

3. 捕获脚位选择
引脚复用：虽然手册中没有明确提到PWM捕获脚位的选择，但通常需要将特定引脚配置为PWM捕获功能。检查引脚复用寄存器，确保捕获引脚已正确配置。
引脚方向：确保捕获引脚已配置为输入模式。

4. 捕获模式配置
捕获模式：检查PWMB的捕获模式配置，确保已选择正确的捕获模式（如上升沿、下降沿或双边沿捕获）。
捕获寄存器：在捕获事件发生后，检查捕获寄存器的值，确保捕获数据已正确存储。

5. 调试建议
寄存器检查：在程序运行过程中，通过调试工具检查PWMB的相关寄存器，确认配置是否正确。
信号验证：使用示波器或逻辑分析仪验证PWM信号是否正常输入到捕获引脚。
简化程序：尝试编写一个简单的PWM捕获程序，仅包含最基本的配置和中断处理，逐步排查问题。

6. 手册参考
详细阅读：仔细阅读手册中关于PWM捕获的章节，确保没有遗漏任何关键配置步骤。
例程对比：将您的程序与手册中的例程进行详细对比，查找可能的差异。

示例代码片段
以下是一个简化的PWM捕获配置示例，供您参考：

c
// 配置PWMB模块
PWMBCTRL = 0x01; // 使能PWMB模块
PWMBCLKSRC = 0x02; // 设置时钟源
PWMBCAPTUREMODE = 0x03; // 设置捕获模式
// 配置捕获引脚
GPIOPINMUX = 0x04; // 配置引脚复用为PWM捕获功能
GPIOPINDIR = 0x00; // 配置引脚为输入模式
// 使能PWMB捕获中断
PWMBINTEN = 0x01; // 使能捕获中断
NVICEnableIRQ(PWMBIRQn); // 使能NVIC中断
// 中断服务程序
void PWMBIRQHandler(void) {
    if (PWMBINTFLAG & 0x01) { // 检查捕获中断标志
        uint16t capturevalue = PWMBCAPTUREREG; // 读取捕获值
        // 处理捕获值
        PWMBINTFLAG = 0x01; // 清除中断标志
    }
}
复制代码

总结
通过以上步骤，您应该能够逐步排查并解决PWM捕获中断无法进入的问题。如果问题仍然存在，建议进一步检查硬件连接和信号完整性，或联系芯片厂商的技术支持获取更多帮助。

希望这些建议对您有所帮助，祝您顺利解决问题！

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

在您的问题中，您提到在编写PWM捕获程序时，无法进入中断，并且手册中没有明确提到PWM捕获脚位的选择。以下是一些可能的原因和解决方案，供您参考：

1. PWM模块配置
模块选择：您提到将手册中的PWMA改为PWMB，但需要注意PWMA和PWMB的寄存器地址和配置可能有所不同。请确保您已经正确配置了PWMB的相关寄存器，包括时钟源、计数模式、捕获模式等。
捕获模式：PWM捕获通常需要配置为输入捕获模式，并设置捕获触发条件（如上升沿、下降沿或双边沿触发）。请检查您是否已经正确配置了捕获模式。

2. 中断配置
中断使能：确保您已经使能了PWM捕获中断。通常，这涉及到设置相关的中断使能位（如PWMBIE或类似的寄存器位）。
中断优先级：如果系统中存在多个中断源，可能需要设置PWM捕获中断的优先级，以确保它能够被及时响应。
中断标志：在进入中断服务程序后，通常需要清除中断标志位，以避免重复进入中断。请检查您是否在中断服务程序中正确清除了中断标志。

3. 引脚配置
捕获引脚：虽然手册中没有明确提到PWM捕获脚位的选择，但通常PWM捕获功能需要将特定引脚配置为输入模式，并映射到PWM模块的捕获通道。请检查您是否已经正确配置了捕获引脚，并将其映射到PWMB的捕获通道。
引脚复用：某些微控制器的引脚可能具有多种功能，需要通过寄存器配置选择正确的功能（如PWM捕获功能）。请检查您是否已经正确配置了引脚复用功能。

4. 时钟和定时器配置
时钟源：PWM捕获功能通常依赖于定时器的时钟源。请确保您已经正确配置了定时器的时钟源，并且时钟频率适合您的应用。
定时器配置：PWM捕获功能通常需要配置定时器的计数模式（如向上计数、向下计数或中心对齐模式）。请检查您是否已经正确配置了定时器的计数模式。

5. 调试和验证
寄存器检查：在程序运行过程中，可以通过调试工具检查相关寄存器的值，确认配置是否正确。
信号验证：使用示波器或逻辑分析仪验证PWM信号是否正常输入到捕获引脚，并确认捕获触发条件是否满足。

6. 手册和例程
手册参考：仔细阅读手册中关于PWM捕获的相关章节，确保您理解每个配置步骤的含义。
例程对照：对照手册中的例程，逐步检查您的代码，确保没有遗漏或错误的配置。

示例代码片段
以下是一个简单的PWM捕获配置示例，供您参考：

```c
// 配置PWMB捕获通道
PWMBCCR1 = 0x0000; // 清除捕获比较寄存器
PWMBCCMR1 |= (1

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

修改后每个寄存器的功能对照规格书介绍了解一遍，基本上就能找到问题所在。
附件例程供参考

王***

国芯人*** 发表于 2025-4-15 11:58
在您的问题中，您提到在编写PWM捕获程序时，无法进入中断，并且手册中没有明确提到PWM捕获脚位的选择。以下 ...

可以查看是否打开总中断，PWM捕获的脚位选择为PWMB_PS和PWMA_PS,如果不设置，可能捕获的引脚不会在预期的引脚上

月亮***

感谢各位，找到原因了，IO口没设置高阻输入，设置的是双向口，不知道为啥，电平被拉高了，检测不到。
